About Cautions

CAUTION: A CAUTION indicates a potential for property damage, personal injury, or death.

Socket-T System Board Replacement

Procedure Update

This document provides updated information for replacing a system board that has a Socket-T

processor socket.

NOTE: See the latest version of the Installation and Troubleshooting Guide on support.dell.com

for instructions on how to remove and replace the system board.

Install the Processor Socket Protective Cover on the

Defective System Board Prior to Shipping

CAUTION: Many repairs may only be done by a certified service technician. You should only perform

troubleshooting and simple repairs as authorized in your product documentation, or as directed by the

online or telephone service and support team. Damage due to servicing that is not authorized by Dell is

not covered by your warranty. Read and follow the safety instructions that came with the product.

Before returning the defective system board to Dell, transfer the processor socket protective cover

from the new replacement system board to the defective system board. Installing the socket

protective cover onto the system board that you are returning helps prevent accidental damage

to the socket pins during handling or shipping. See Figure 1.

September 2004

www.dell.com | support.dell.com

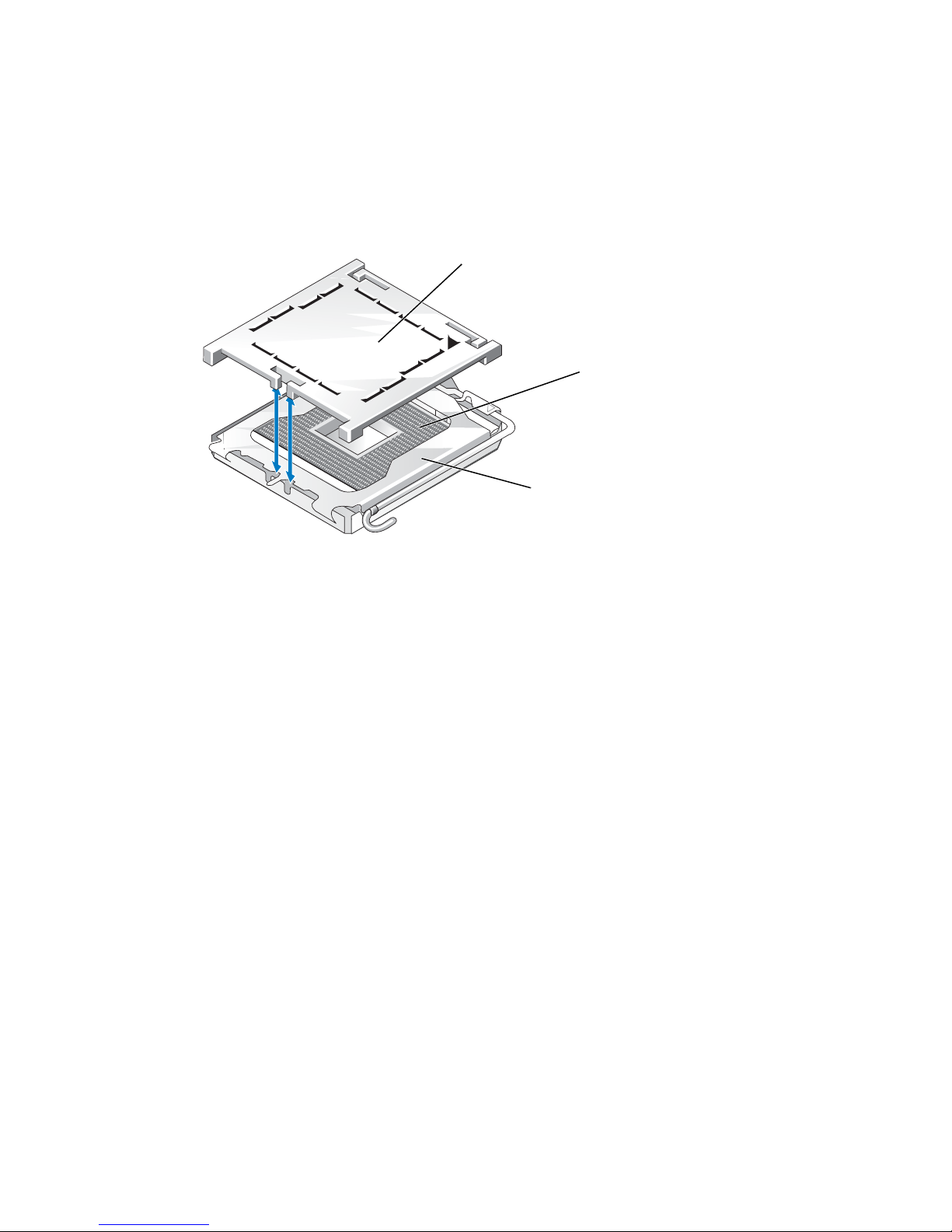

Figure 1. Removing and Installing the Processor Socket Protective Cover

Installing the Protective Cover

Align the processor socket protective cover over the processor socket and retention latch

as shown in Figure 1.

Gently snap the protective cover into place and press firmly.

____________________

Information in this document is subject to change without notice.

Reproduction in any manner whatsoever without the written permission of Dell Inc. is strictly forbidden.

Trademarks used in this text: Dell and the DELL logo are trademarks of Dell Inc.

Other trademarks and trade names may be used in this document to refer to either the entities claiming the marks and names

or their products. Dell Inc. disclaims any proprietary interest in trademarks and trade names other than its own.

processor socket protective cover

retention latch

processor socket

www.dell.com | support.dell.com

关于警告

警告：

警告表示存在可能导致财产损失、人身伤害或死亡的潜在危险。

Socket-T 主板更换步骤更新

本说明文件提供了更换带有

Socket-T

处理器插槽的主板的更新信息。

注：

有关如何卸下和装回主板的说明，请参阅 support.ap.dell.com/china 上最新版本的

《安装与故障排除指》。

装运之前在故障主板上安装处理器插槽保护盖

警告：

许多修理能由合格的维修技术人员进行。您能根据产品说明文件中的授权执行故障

排除和简单修理，或者根据联机或电话服务和支持小组的指导执行操作。如果是由于非 Dell 授

权维修而导致的损坏，则不能享受保修。请阅读并遵循随产品附带的安全说明。

在将故障主板退回

Dell

之，请将处理器插槽保护盖从新更换的主板上移到故障主板上。

在准备退回的主板上安装插槽保护盖有助于防止处理或装运过程中意外损坏插槽插针。

请参阅图

。

2004 年9 月

www.dell.com | support.dell.com

图1. 卸下和安装处理器插槽保护盖

安装保护盖

将处理器插槽保护盖在处理器插槽和固定闩锁上方对准，如图

所示。

轻轻地将保护盖卡到位，然后压紧。

____________________

本文中的信息如有更改，恕不另行通知。

未经 Dell Inc. 书许可，不得以任何方式进行复制。

本文件中使用的商标：Dell 和DELL 徽标是 Dell Inc. 的商标。

本文件中述及的其它商标和产品名称是指拥有相应商标和名称的公司或其制造的产品。

Dell Inc. 对本公司的商标和产品名称之外的其它商标和产品名称不拥有任何专有权。

处理器插槽保护盖

固定闩锁

处理器插槽

www.dell.com | support.dell.com

À propos de la mention “Précaution”

PRÉCAUTION : une PRÉCAUTION indique un risque potentiel d'endommagement du matériel,

de blessure corporelle ou de mort.

Mise à jour de la procédure de remplacement

de la carte système Socket-T

Ce document contient des informations mises à jour concernant le remplacement d'une carte

système dotée d'un support de processeur Socket-T.

REMARQUE : consultez la version la plus récente du Guide d'installation et de dépannage, disponible

sur le site support.dell.com, pour obtenir les instructions de retrait et de remplacement de la carte

système.

Installation du capot de protection sur le support de

processeur d'une carte système défectueuse avant

son renvoi

PRÉCAUTION : la plupart des réparations doivent être effectuées uniquement par un technicien

de maintenance certifié. Procédez uniquement aux dépannages et réparations indiqués dans la

documentation du produit ou recommandés par les services de support en ligne ou par téléphone.

Les dommages causés par des interventions de maintenance non autorisées par Dell ne sont pas

couverts par votre garantie. Lisez et respectez les consignes de sécurité fournies avec le produit.

Avant de renvoyer la carte système défectueuse à Dell, recouvrez son support de processeur

avec le capot de protection qui recouvre celui-ci sur la carte système qui vous a été fournie en

remplacement. Ce capot permet d'éviter que les broches du support ne soient endommagées

lors des manipulations ou du transport. Voir la figure 1.

Septembre 2004

www.dell.com | support.dell.com

Figure 1. Retrait et installation du capot de protection du support de processeur

Installation du capot de protection

Alignez le capot de protection sur le support de processeur et le loquet de rétention,

comme indiqué à la figure 1.

Emboîtez doucement le capot de protection et appuyez pour le mettre en place.

____________________

Les informations contenues dans ce document peuvent être modifiées sans préavis.

La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc. est strictement interdite.

Marques utilisées dans ce document : Dell et le logo DELL sont des marques de Dell Inc.

Tous les autres noms de marques et marques commerciales utilisés dans ce document se rapportent aux sociétés propriétaires

des marques et des noms de ces produits. Dell Inc. décline tout intérêt dans l'utilisation des marques déposées et des noms

de marques ne lui appartenant pas.

Capot de protection du support de processeur

Loquet de rétention

Support de processeur

www.dell.com | support.dell.com

Warnhinweise

VORSICHT: VORSICHT zeigt eine potenziell gefährliche Situation an, die zu Sachschäden,

Verletzungen oder zum Tod führen könnte.

Aktualisierte Austauschprozedur

für Sockel-T-Systemplatinen

Dieses Dokument enthält aktualisierte Informationen für den Austausch einer Systemplatine

mit Sockel-T-Prozessorsockel.

ANMERKUNG: Anweisungen zum Entfernen und Installieren der Systemplatine finden Sie in

der aktuellen Version der Anleitung zu Installation und Fehlersuche auf support.euro.dell.com.

Installation der Schutzabdeckung des Prozessorsockels

auf der defekten Systemplatine vor dem Transport

VORSICHT: Viele Reparaturarbeiten dürfen nur von zugelassenen Servicetechnikern durchgeführt

werden. Fehlerbehebungsmaßnahmen oder einfache Reparaturen sollten Sie nur dann selbst

übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des

Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte

Wartungsversuche sind nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen

mit dem Produkt gelieferten Sicherheitshinweise.

Bevor Sie die defekte Systemplatine an Dell einschicken, entnehmen Sie der neuen Systemplatine

die Schutzabdeckung des Prozessorsockels und verwenden Sie sie für die defekte Systemplatine.

Wenn bei der eingeschickten Systemplatine die Schutzabdeckung des Prozessorsockels aufgesetzt

ist, können Schäden an den Sockel-Pins bei der Handhabung oder beim Transport vermieden

werden. Siehe Abbildung 1.

September 2004

www.dell.com | support.dell.com

Abbildung 1. Schutzabdeckung des Prozessorsockels entfernen und installieren

Schutzabdeckung installieren

Richten Sie die Schutzabdeckung über dem Prozessorsockel und der Halteklemme aus wie

in Abbildung 1 gezeigt.

Setzen Sie die Schutzabdeckung vorsichtig auf und drücken Sie sie kräftig nach unten.

____________________

Irrtümer und technische Änderungen vorbehalten.

Die Reproduktion dieses Dokuments in jeglicher Form ohne schriftliche Genehmigung von Dell Inc. ist streng verboten.

Marken in diesem Text: Dell und das DELL Logo sind Marken von Dell Inc.

AlleanderenindieserDokumentationgenanntenMarkenundHandelsbezeichnungensindEigentumderjeweiligenHersteller

und Firmen. Dell Inc. erhebt keinen Anspruch auf Marken und Handelsbezeichnungen mit Ausnahme der eigenen.

Schutzabdeckung des Prozessorsockels

Halteklemme

Prozessorsockel

www.dell.com | support.dell.com

警告について

警告：物的損害、けが、または死亡の原因となる可能性があることを示します。

Socket-T システム基板交換手順のアップ

デート版

本書は、

Socket-T

プロセッサソケットが装備されたシステム基板の交換方法を示説明書

のアップデート版で。

メモ：システム基板の取り外しと取り付けの手順については、デルのサポート Web サイト

support.dell.com で『イストール &トラブルシューティグ』の最新バージョを参照して

ください。

発送前に不良のシステム基板にプロセッソケット保

護カバーを取り付ける

警告：修理の多は、資格を持つサービス技術者のみが行うことができます。お客様は、製

品マニュアルで許可されている範囲に限り、またはオンラインサービスもしはテレホン

サービスおよびサポートチームの指示によってのみ、トラブルシューティングと簡単な修理

を行うことができます。デルが認可していないサービスによる故障は、保証の対象になりま

せん。製品に同梱のマニュアルに書かれている安全にお使いいただための注意をお読みに

なり、指示に従ってださい。

不良のシステム基板を弊社に返品される前に、プロセッサソケット保護カバーを交換用の

新しいシステム基板から不良のシステム基板に付け替えま。

返品るシステム基板にソ

ケット保護カバーを取り付けることで、輸送中の偶発的な損傷からソケットピンを守るこ

とができま。

図

を参照してください。

2004 年9 月

www.dell.com | support.dell.com

図1プロセッサソケット保護カバーの取り外しと取り付け

保護カバーの取り付け

図

に示ように、プロセッサソケット保護カバーをプロセッサソケットと保持ラッ

チに合わせま。

保護カバーを丁寧に所定の位置にはめ、しっかりと押し込みま。

____________________

ここに記載されている内容は予告なく変更されることがあります。

Dell Inc. の書面による許可のない複製は、いかなる形態においても厳重に禁じられています。

のマニュアルに使用されている商標：Dell および DELL ロゴは Dell Inc. の商標です。

本書では、必要に応じて上記記載以外の商標や会社名が使用されている場合がありますが、

れらの商標や会社名は、一切 Dell Inc. に所属するものではありません。

プロセッサソケット保護カバー

保持ラッチ

プロセッサソケット
