EGAmaster 57542 Manuale utente

LLAVE DINAMOMÉTRICA DE CABEZAS

INTERCAMBIABLES

INTERCHANGEABLE HEAD TORQUE WRENCHES

CLÉ DYNAMOMÉTRIQUE À TÊTES INTERCHANGEABLES

CHIAVE DINAMOMETRICA CON TESTE

INTERCAMBIABILI

COD.57542

COD.57544

COD.57585

COD.57586

COD.57587

COD.57588

COD.57589

COD.57590

COD.57591

COD.57592

MANUAL DE INSTRUCCIONES

OPERATING INSTRUCTIONS

MANUEL D’INSTRUCTIONS

MANUALE DE INSTRUCCIONES

CERTIFICADO EN EL INTERIOR

CERTIFICATE INSIDE

CERTIFICAT A L’INTÉRIEUR

ESPAÑOL.............................. 2

ENGLISH............................. 18

FRANÇAIS .......................... 34

ITALIANO..............................50

TUTORIAL DE

CALIBRACIÓN ONLINE... 66

ONLINE CALIBRATION

TUTORIAL.......................... 78

TUTORIEL D’ÉTALONNAGE

ONLINE .............................. 90

TUTORIAL SULLA

CALIBRAZIONE ONLINE

... 102

GARANTIA/GUARANTEE

GARANTIE........................ 115

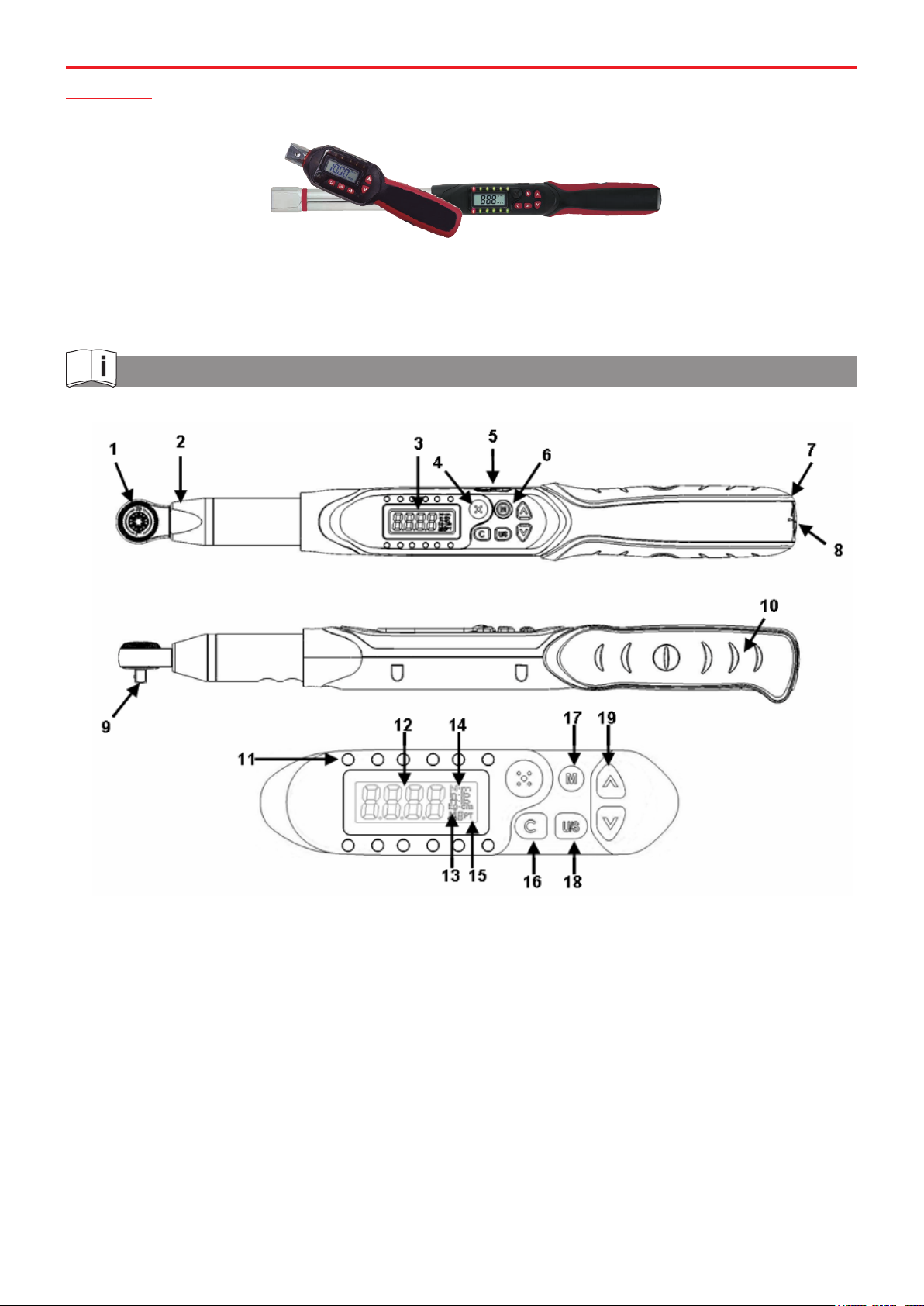

NOMBRES Y FUNCIONES DE LAS PARTES

1. Insertar el cabezal redondo de carraca.

2. Sensor de yugo.

3. Puerto de comunicación.

4. Lectura LCD.

5. Botones.

6. Timbre.

7. Compartimento de la pila.

8. Carcasa de la pilas.

9. Cabezal de carraca.

10. Asa.

11. Valor del par de torsión.

12. Unidades (N-m, ft-lb, in-lb, kg-cm).

13. Índice de valor máx.

14. P (Modo de retención de pico) /

T (Modo de seguimiento). Peak/Track.

15. Indicador LED.

16. BotóndeUnidad/Conguración.

17. Botón de cancelar.

18. Seleccionar valor máx.

19. Botones arriba/abajo.

ESPAÑOL

ESPECIFICACIONES TÉCNICAS

COD. mm N.m Lb.ft Lb.in Kg.cm L

mm Kg

57542

9x12

1,5-30 1,11-22,12 13,3-265,4 15,3-306,1 225

39 44 1,2

57544 4,2-85 3,1-62,7 37-752 43-867 270

57585

57589 9x12

1,5-30 1-22 13-265 15-306 360

39 44

1,4

57586

57590 6,8-135 5-100 60-1195 69-1378 375 1,6

57587

57591 14x18

10-200 7-148 88-1770 102-2041 470 1,8

57588

57592 17-340 12-251 150-3009 173-3469 590 1,9

Nota: La precisión está garantizada de 20% a 100% de escala completa.

57542 57544 57585 57586 57589 57590

*1 Precisión CW (a

derechas) ±2% ±1%

*1 Precisión CCW (a

izquierdas) ±3% ±2%

Resolución

0.01Nm /

0.01 Lb.ft

/ 0.1 Lb.in

/ 0.1 Kg-

0.1Nm /

0.1 Lb.ft /

1 Lb.in / 1

Kg-cm

0.01Nm /

0.01 Lb.ft

/ 0.1 Lb.in

/ 0.1 Kg-

0.1Nm /

0.1 Lb.ft /

1 Lb.in / 1

Kg-cm

0.01Nm /

0.01 Lb.ft

/ 0.1 Lb.in

/ 0.1 Kg-

0.1Nm /

0.1 Lb.ft /

1 Lb.in / 1

Kg-cm

Memoria de datos 250 50 250

Comunicación de

datos al ordenador ●-●

*2 Cable para la

comunicación de

datos

●-●

Certificado de

calibración ●

Sistema de aviso Alarma luminosa y sonora

Modo de operación Peak/Track*

Unidades de medida N.m / Lb.ft / Lb.in / Kg.cm

Cd con los programas

para la comunicación

de datos

●-●

Calibración vía web ●

Pilas AAA x 2 AA x 2

Duración de la pila 110 h

Duración de la pila

(standby) 1 año

Temperatura de

trabajo -10°C - 60°C

Temperatura de

almacenamiento -20°C - 70°C

Dimensiones unión 9x12

LED brillante 12 (2 rojos - 10 verdes)

Tipo de cabezal Redondo de carraca

Distancia Axial (mm) 17,5

Dientes de engranaje 52

Botones 5

Humedad Hasta 90% no condensada

Prueba de caída 1m

*3 Prueba de

vibración 10G

*4 Periodo de vida Aprobado

*5 Prueba de

compatibilidad

electromagnética

Aprobado

57587 57588 57591 57592

*1 Precisión CW (a

derechas) ±2% ±1%

*1 Precisión CCW (a

izquierdas) ±3% ±2%

Resolución

0.01Nm /

0.01 Lb.ft

/ 0.1 Lb.in

/ 0.1 Kg-

0.1Nm /

0.1 Lb.ft /

1 Lb.in / 1

Kg-cm

0.01Nm /

0.01 Lb.ft

/ 0.1 Lb.in

/ 0.1 Kg-

0.1Nm /

0.1 Lb.ft /

1 Lb.in / 1

Kg-cm

Memoria de datos 50 250

Comunicación de

datos al ordenador -●

*2 Cable para la

comunicación de

datos

-●

Certificado de

calibración ●

Sistema de aviso Alarma luminosa y sonora

Modo de operación Peak/Track*

Unidades de medida N.m / Lb.ft / Lb.in / Kg.cm

Cd con los programas

para la comunicación

de datos

-●

Calibración vía web ●

Pilas AA x 2

Duración de la pila 110 h

Duración de la pila

(standby) 1 año

Temperatura de

trabajo -10°C - 60°C

Temperatura de

almacenamiento -20°C - 70°C

Dimensiones unión 14x18

LED brillante 12 (2 rojos - 10 verdes)

Tipo de cabezal Redondo de carraca

Distancia Axial (mm) 25

Dientes de engranaje 52

Botones 5

Humedad Hasta 90% no condensada

Prueba de caída 1m

*3 Prueba de

vibración 10G

*4 Periodo de vida Aprobado

*5 Prueba de

compatibilidad

electromagnética

Aprobado

Nota:

* Peak/Track: Modo Track: Valor de torsión actual - Modo Peak: Valor máximo de torsión.

*1: La precisión de la lectura está garantizada entre un 20% al 100% del alcance máximo con

un incremento ±1. La precisión del par de torsión es un valor típico. El punto de calibrado

está en la línea del centro de las líneas anti –adherencia de la empuñadura de goma. Para

mantener la precisión, calibre la llave dinamométrica para un periodo de tiempo constante (1

año).Laprecisiónsebasaenelgradocerodelo󰀨setdelaunidadperpendicular.

*2: Utilice el cable especialmente diseñado (accesorio) para cargar los datos grabados al

ordenador.

*3: Prueba horizontal y vertical.

*4: Prueba medio ambiental:

a. Calor seco

b. Frío

c. Calor húmedo

d. Cambio de temperatura

e. Impacto (golpe)

f. Vibración

g. Caída

*5: Prueba de compatibilidad electromagnética:

a. Inmunidad de descarga electroestática (ESD)

b. Susceptibilidad radiada

c. Emisión radiada

ANTES DE LA UTILIZACIÓN DE LA LLAVE DINAMOMÉTRICA

INSTALACIÓN DE LAS PILAS

- Extraiga la carcasa de la pilas.

- Introduzca las pilas asegurándose que los polos -/+ coincidan con los polos del comparti-

mento de las pilas.

- Vuelvaacolocarlacarcasayasegúrelarmementesiguiendolassiguientesilustraciones.

Pilas y carcasa

ENCENDIDO Y REINICIO DE LA LLAVE DINAMOMÉTRICA

- Pulse para encender la llave dinamométrica digital.

- Pulse normalmente para reiniciar la llave dinamométrica digital antes de utilizarla.

ATENCIÓN:

Si una fuerza externa es aplicada a la llave dinamométrica durante el periodo de encendido,

segrabaráenlamemoriauno󰀨setdelpardetorsióninicial.

ACTIVACIÓN DURANTE EL MODO DE REPOSO

La llave dinamométrica entrará automáticamente en el modo de reposo tras 5 minutos en

espera para ahorrar energía. Pulse para reactivar la llave durante el modo de reposo.

ADVERTENCIA:

Durante el periodo de comunicación (aparece Send), la función de reposo está desactivada.

REINICIO DE LA LLAVE DINAMOMÉTRICA

- Pulse junto para reiniciar la llave.

- Si la llave no funciona con normalidad, pulse junto para reiniciarla.

PROTECCIÓN DEL VOLTAJE DE LA PILA AGOTADA

Si el voltaje de serie de la pila es inferior a los 2,3 voltios, la llave mostrará el símbolo de la

pila y se apagará en breve.

CUANDO SE MODIFIQUE EL TIPO DE CABEZAL

- Si utiliza un cabezal diferente a la llave, la lectura de la pantalla será diferente por la

longitud diferente del cabezal. Consulte la siguiente explicación.

Punto de calibración

D:Elpardetorsióncongurado.

D1: El par de torsión real aplicado a la tuerca.

L1: La longitud extendida.

L2: La longitud normal.

L3: La longitud desde la anilla del accesorio hasta el punto de calibrado.

- Dimensión de referencia para cada modelo:

Modelo L2 (mm) L3 (mm)

57542 29 131.6

57544 29 174.6

57585-57589 29 272.7

57586-57590 29 287.7

57588 29 287.7

57587-57591 40 381.2

57592 40 501.2

INSTALACIÓN

Nº preconfiguración

Botón arriba / abajo

Selección de unidad

Configuración

Encendido / Eliminar

PASO 1: Nº PRECONFIGURACIÓN

Nota:

1. Si aparece se indica que se le ha sido aplicado a llave dinamométrica más del 110%

delpardetorsióndelasespecicaciones.

2.Lacapacidadmáximaparael“Nºdepreconguración”es9sets.

3.El“nºdeconguracionesdealarma”escíclico.

PASO 2: SELECCIÓN DE UNIDAD

PASO 3: CONFIGURAR EL VALOR DEL PAR DE TORSIÓN

Nota:

1.El“Seleccióndeunidad”escíclico.
