MEUT 24 OXYMETRE PORTABLE DO 300-r1.doc Eutech Instruments page 1

Manuel d'instructions

CyberScan DO 300/310

Oxymètre Oxygène Dissous / Température

portable et étanche

Référence 40886

MEUT 24 OXYMETRE PORTABLE DO 300-r1.doc Eutech Instruments page 2

Préface

Ce manuel décrit l'utilisation de l'oxymètre portable étanche CyberScan DO 300/310. Il peut être

utilisé de deux façons. Premièrement comme un guide aidant pas à pas l'utilisateur à faire

fonctionner l'appareil. Deuxièmement comme guide de référence pratique. Ce manuel d'instructions

est rédigé pour couvrir autant d'applications envisageables du CyberScan étanche DO 300/310 que

possible. En cas de doute sur l'utilisation du CyberScan, ne pas hésiter à contacter le plus proche

distributeur habilité de Eutech Instruments.

Eutech Instruments ne peut pas accepter de responsabilité concernant des dommages ou des

dysfonctionnements provoqués par une utilisation incorrecte de l'appareil.

Ne pas oublier de compléter la carte de garantie et de l'expédier par retour de courrier au

distributeur habilité de Eutech Instruments Pte Ltd.

Les informations présentées dans ce manuel peuvent être modifiées sans préavis lorsque des

améliorations sont apportées, et n'engagent en rien Eutech Instruments Pte Ltd.

MEUT 24 OXYMETRE PORTABLE DO 300-r1.doc Eutech Instruments page 3

SOMMAIRE

1. INTRODUCTION 4

2. FONCTIONS DE L'AFFICHAGE ET DU CLAVIER 5

2.1. Affichage 5

2.2. Clavier 6

3. PREPARATION 7

3.1. Insertion des piles 7

3.2 Connexion de la sonde 8

4. ETALONNAGE 9

4.1. Préparation de l'appareil pour l'étalonnage 9

4.2. Etalonnage de l'oxygène dissous en % saturation 10

4.3. Etalonnage de l'oxygène dissous en mode mg/l (ppm) 11

4.4 Etalonnage de la température 12

5. MESURE 13

5.1 Prise de mesures d'oxygène dissous 13

5.2 Prise de mesures d'oxygène dissous compensées en pression / salinité 15

6. FONCTION HOLD 16

7. FONCTION DE MEMOIRE 17

7.1 Mise en mémoire 17

7.2 Rappel de mémoire 18

8. FONCTIONS DE PARAMETRAGE AVANCE 19

8.1 Vue d'ensemble détaillée du mode de paramétrage avancé 20

8.2 CLr : Effacement de la mémoire 22

8.3 dPr : Paramètres d'oxygène dissous 23

8.4 OFS : Compensation pour mesure en % saturation 26

8.5 CAL : Informations sur l'étalonnage précédent 27

8.6 ELE : Propriétés de l'électrode 28

8.7 COF : Configuration de l'appareil 30

8.8 LCd : Réglage de la luminosité du LCD 34

8.9 CLO : Réglage de l'horloge en temps réel 35

8.10 rSt : Restauration des réglages d'usine par défaut 37

9. ENTRETIEN ET MAINTENANCE DE LA SONDE 38

9.1 Principe 38

9.2 Entretien de la sonde 39

9.3 Remplacement de la membrane 39

9.4 Solution d'électrolyte 41

MEUT 24 OXYMETRE PORTABLE DO 300-r1.doc Eutech Instruments page 4

10. GUIDE DE DETECTION DES PANNES 42

11. MESSAGES D'ERREUR 43

12. CARACTERISTIQUES 44

13. ANNEXE 1 : TABLEAU DE LA PRESSION EN FONCTION DE L'ALTITUDE 45

14. ANNEXE 2 : REGLAGES D'USINE PAR DEFAUT DE L'APPAREIL 46

15. GARANTIE ET RETOUR DES ARTICLES 47

MEUT 24 OXYMETRE PORTABLE DO 300-r1.doc Eutech Instruments page 5

1. INTRODUCTION

Merci d'avoir choisi un appareil portable étanche de Eutech Instruments. Cet oxymètre est un

appareil à microprocesseur conçu pour être simple et pratique à utiliser d'une seule main. Il permet

de mesurer l'Oxygène Dissous (mg/l), le % de Saturation en oxygène et la Température. Il est

complètement ETANCHE – et il FLOTTE !

Cet appareil présente de nombreuses fonctions conviviales, chacune étant entièrement accessible à

l'aide du clavier à membrane étanche à l'eau. Cet appareil est livré avec une sonde de température et

d'oxygène dissous équipée d'un câble submersible de 3 mètres (avec un kit de maintenance), un

manuel d'instructions et une carte de garantie. Tout cela est contenu dans une mallette de transport

en plastique rigide, idéale pour effectuer des mesures en extérieur sur le terrain. Lire attentivement

ce manuel d'instructions avant de faire fonctionner l'appareil.

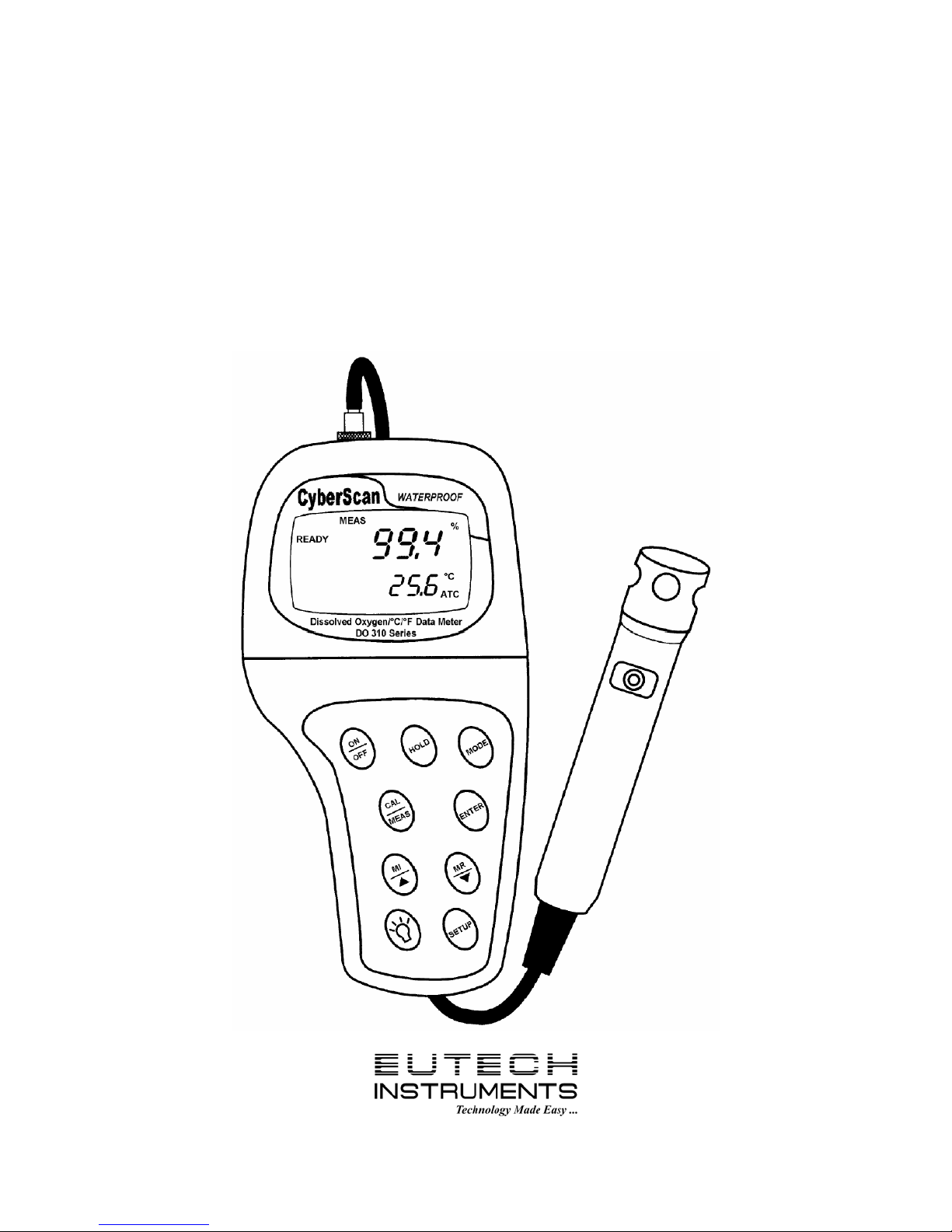

Figure 1 : Oxymètre étanche CyberScan DO 310 pour Oxygène Dissous

MEUT 24 OXYMETRE PORTABLE DO 300-r1.doc Eutech Instruments page 6

2. FONCTIONS DE L'AFFICHAGE ET DU CLAVIER

2.1. Affichage

Le LCD est composé d'un affichage principal et d'un affichage secondaire.

•L'affichage principal indique la valeur d'O2mesurée en mg/l, ppm ou % selon l'unité de

mesure sélectionnée.

•L'affichage secondaire indique la température mesurée en °C.

L'affichage indique également les messages d'erreur, les fonctions du clavier et les fonctions de

programme. Voir figure 2.

Affichage principal

Affichage secondaire

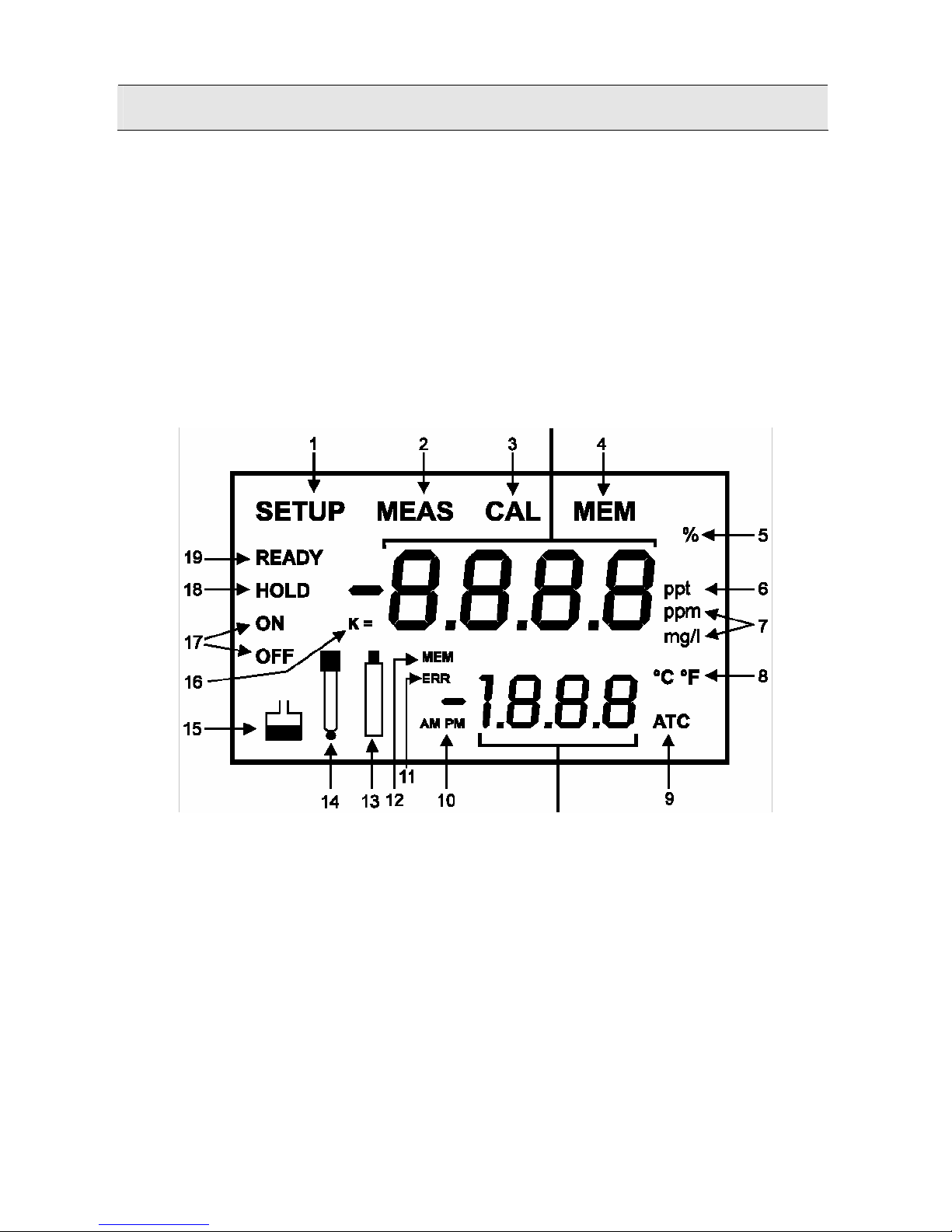

Figure 2 - Ecran LCD complet

1. Indicateur de mode de

paramétrage

2. Indicateur de mode de

mesure

3. Indicateur d'étalonnage

4. Indicateur de mode de rappel

de mémoire

5. Indicateur % saturation

6. Indicateur ppt pour saisie de

valeur de salinité

7. Indicateur de solubilité

d'oxygène en mg/l ou ppm

8. Indicateur de température

9. Indicateur de compensation

automatique de température

10. Indicateur d'horloge

11. Indicateur d'ERReur

12. Indicateur d'adresse de

mémoire

13. Indicateur d'usure des piles

14. Indicateur de sonde

15. Indicateur d'étalonnage

16. Facteur de cellule de sonde

d'O2

17. Indicateur marche/arrêt

18. Indicateur Hold (figer)

19. Indicateur Ready (prêt)

MEUT 24 OXYMETRE PORTABLE DO 300-r1.doc Eutech Instruments page 7

2.2. Clavier

Le grand clavier à membrane facilite l'utilisation de l'appareil. Chaque touche, lorsqu'elle est

actionnée, correspond à un indicateur graphique sur l'écran LCD. Voir figure 1. Certaines touches

possèdent plusieurs fonctions suivant le mode d'utilisation de l'appareil.

Touche Fonction

ON/OFF

(marche/arrêt)

Met l'appareil sous et hors tension. Lorsque l'appareil est mis sous tension, il démarre

dans le mode quitté lors de sa dernière mise hors tension. Par exemple, si l'utilisateur

éteint l'appareil en mode de mesure en mg/l, l'appareil sera en mode de mesure en mg/l

lorsqu'il est remis sous tension.

HOLD

(figer)

Fige la mesure affichée. Pour activer, appuyer sur HOLD dans le mode de mesure. Pour

débloquer, appuyer à nouveau sur HOLD.

REMARQUE : lorsque la fonction de point final automatique est activée, elle fige

automatiquement la mesure après 5 secondes de stabilité. L'indicateur HOLD apparaît

sur l'affichage. Appuyer sur HOLD pour quitter le point final automatique.

MODE 1. Sélectionne le paramètre de mesure. Appuyer sur MODE pour permuter entre %

saturation O2, mg/l O2et date/heure

2. En mode CAL (étalonnage) en état de mesure en mg/l (ou en ppm), cette touche

alterne entre l'étalonnage en mg/l (ou ppm) et l'étalonnage de la température.

CAL/MEAS

(étalonnage/

mesure)

Permute entre les modes d'étalonnage et de mesure.

1. Si l'appareil est en mode de mesure d'O2en % saturation, appuyer sur CAL/MEAS

pour passer en mode d'étalonnage d'O2en % saturation.

2. Si l'appareil est en mode de mesure d'O2en mg/l (ou ppm), appuyer sur CAL/MEAS

pour passer en mode d'étalonnage d'O2en mg/l (ou ppm).

3. Pour annuler l'étalonnage, appuyer à nouveau sur la touche CAL/MEAS pour revenir

au mode de mesure.

Lorsque l'appareil est en mode de paramétrage avancé, appuyer sur la touche

CAL/MEAS pour revenir au menu principal à partir des sous-menus. Appuyer à nouveau

sur CAL/MEAS pour revenir au mode de mesure à partir du menu principal.

ENTER

(entrer)

1. Appuyer pour confirmer les valeurs d'étalonnage en mode d'étalonnage.

2. En mode de paramétrage, appuyer sur la touche ENTER pour passer dans le menu ET

chaque sous-menu.

MI & MR

▲/ ▼

En mode de mesure :

Appuyer sur MI (mise en mémoire) pour enregistrer en mémoire les valeurs en mg/l ou

en % saturation avec la valeur de température et la valeur de date/heure correspondantes.

L'appareil peut enregistrer jusqu'à 50 séries de valeurs.

Appuyer sur MR (rappel de mémoire) pour afficher des données mémorisées en suivant

une séquence LIFO (dernier entré premier sorti).

En mode de paramétrage et d'étalonnage :

En mode d'étalonnage d'O2en mg/l (ou ppm) et de température, appuyer pour augmenter

ou diminuer les valeurs.

En mode de paramétrage, appuyer pour faire défiler les programmes des sous-groupes de

paramétrage.

SETUP

(paramétrage)

Permet de passer en mode de paramétrage. Ce mode permet à l'utilisateur de

personnaliser les préférences et les valeurs par défaut et de visualiser les données

d'étalonnage et de l'électrode.

ECLAIRAGE (disponible uniquement sur le modèle DO 310). Appuyer pour activer le

rétro-éclairage de l'affichage.

MEUT 24 OXYMETRE PORTABLE DO 300-r1.doc Eutech Instruments page 8

3. PREPARATION

3.1 Insertion des piles

L'appareil est livré avec quatre piles AAA.

1. Utiliser un tournevis cruciforme pour retirer les deux vis maintenant le couvercle des piles.

Voir figure 3 ci-dessous.

2. Retirer le couvercle pour exposer les piles.

3. Insérer les piles. Respecter la polarité correcte des piles indiquée sur le schéma dans le

couvercle.

4. Remettre le couvercle des piles dans sa position d'origine à l'aide des deux vis retirées

précédemment.

Retirer ces deux vis

pour accéder au

compartiment des

piles.

Compartiment des

piles.

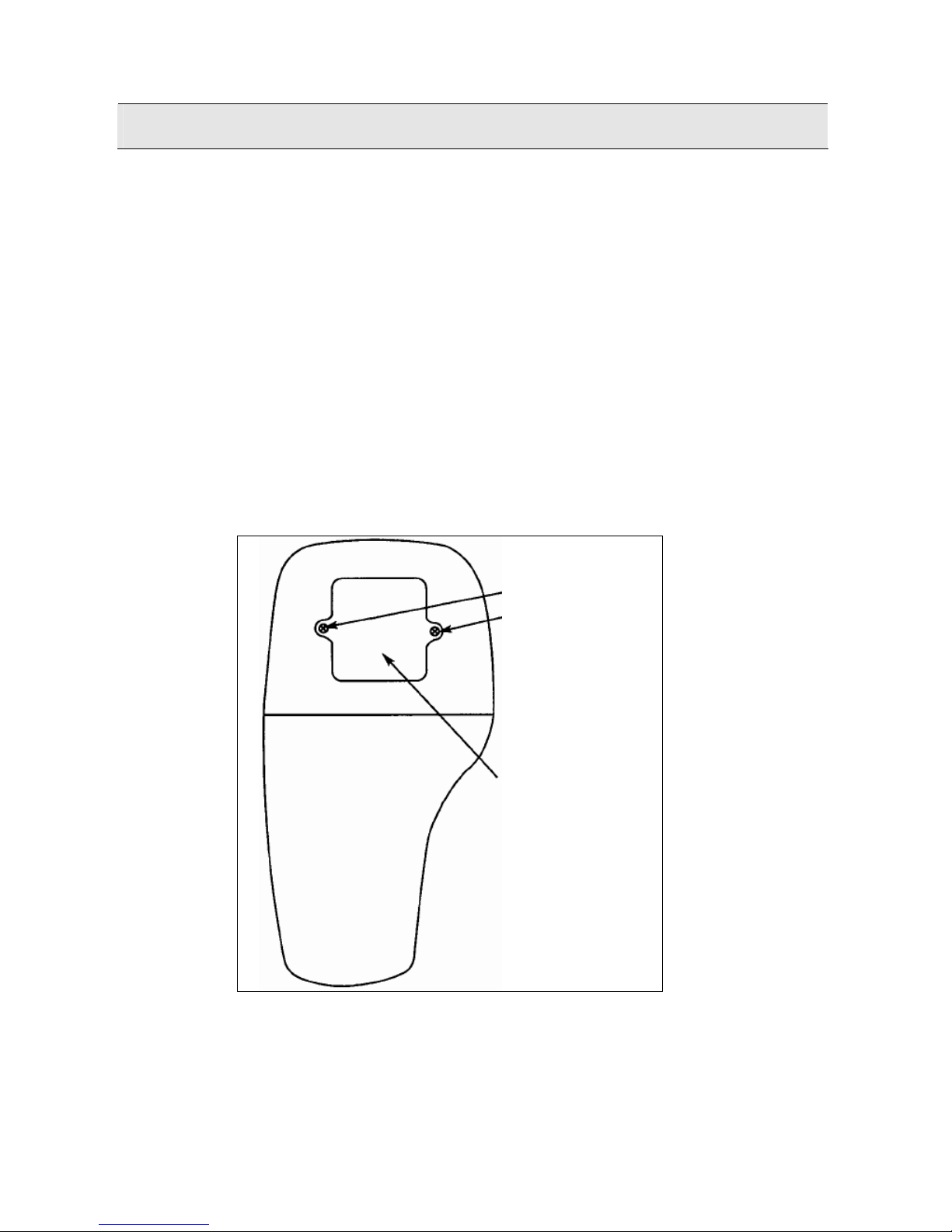

Figure 3 : Panneau arrière de l'appareil montrant le compartiment des piles

MEUT 24 OXYMETRE PORTABLE DO 300-r1.doc Eutech Instruments page 9

3.2. Connexion de la sonde

Cet appareil est accompagné d'une sonde d'oxygène dissous / température. Le câble de la sonde est

équipé d'un connecteur 6 broches à encoche pour raccorder la sonde à l'appareil.

REMARQUE : ne pas remplacer par une autre sonde. Pour une sonde de rechange, contacter le

distributeur.

REMARQUE : garder le connecteur sec et propre. Ne pas toucher le connecteur avec des mains

sales.

Pour connecter la sonde :

1. Aligner l'encoche et les 6 broches du connecteur de la sonde avec les trous dans le connecteur

situé en haut de l'appareil. Enfoncer et visser la bague de verrouillage pour fixer le connecteur

de la sonde en position. Voir figure 4 ci-dessous.

2. Pour retirer la sonde, dévisser la bague de verrouillage sur le connecteur de la sonde. Retirer la

sonde de l'appareil.

ATTENTION : ne pas tirer sur le cordon de la sonde pour ne pas déconnecter les fils de la sonde.

Bague de verrouillage

Vue du dessus du

connecteur à 6 broches

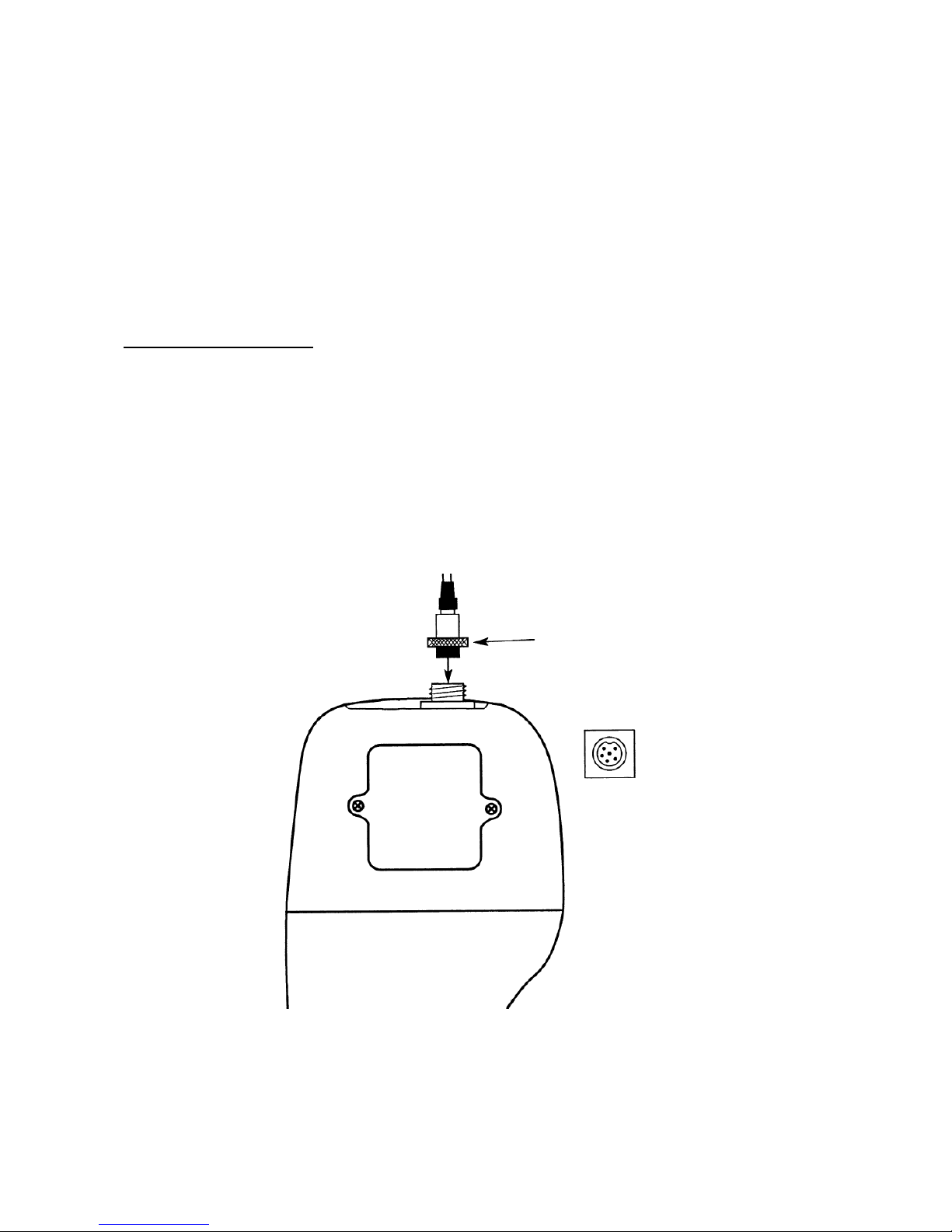

Figure 4 : Connexion de la sonde O2

MEUT 24 OXYMETRE PORTABLE DO 300-r1.doc Eutech Instruments page 10

4. ETALONNAGE

4.1. Préparation de l'appareil pour l'étalonnage

Avant d'étalonner l'appareil, vérifier que la sonde a été correctement rincée à l'eau déionisée ou avec

de la solution de rinçage.

REMARQUE : ne pas laisser la surface de la membrane de

la sonde toucher une autre surface. La protection de la sonde

(la pièce avec les trous fixée à l'extrémité de la sonde)

protège la membrane ; vérifier qu'elle est toujours fixée sur

la sonde en cours d'utilisation.

L'utilisateur peut étalonner pour l'oxygène dissous en %

saturation ou en mg/l (ppm). Tout nouvel étalonnage prend

automatiquement la place des données d'étalonnage

préexistantes.

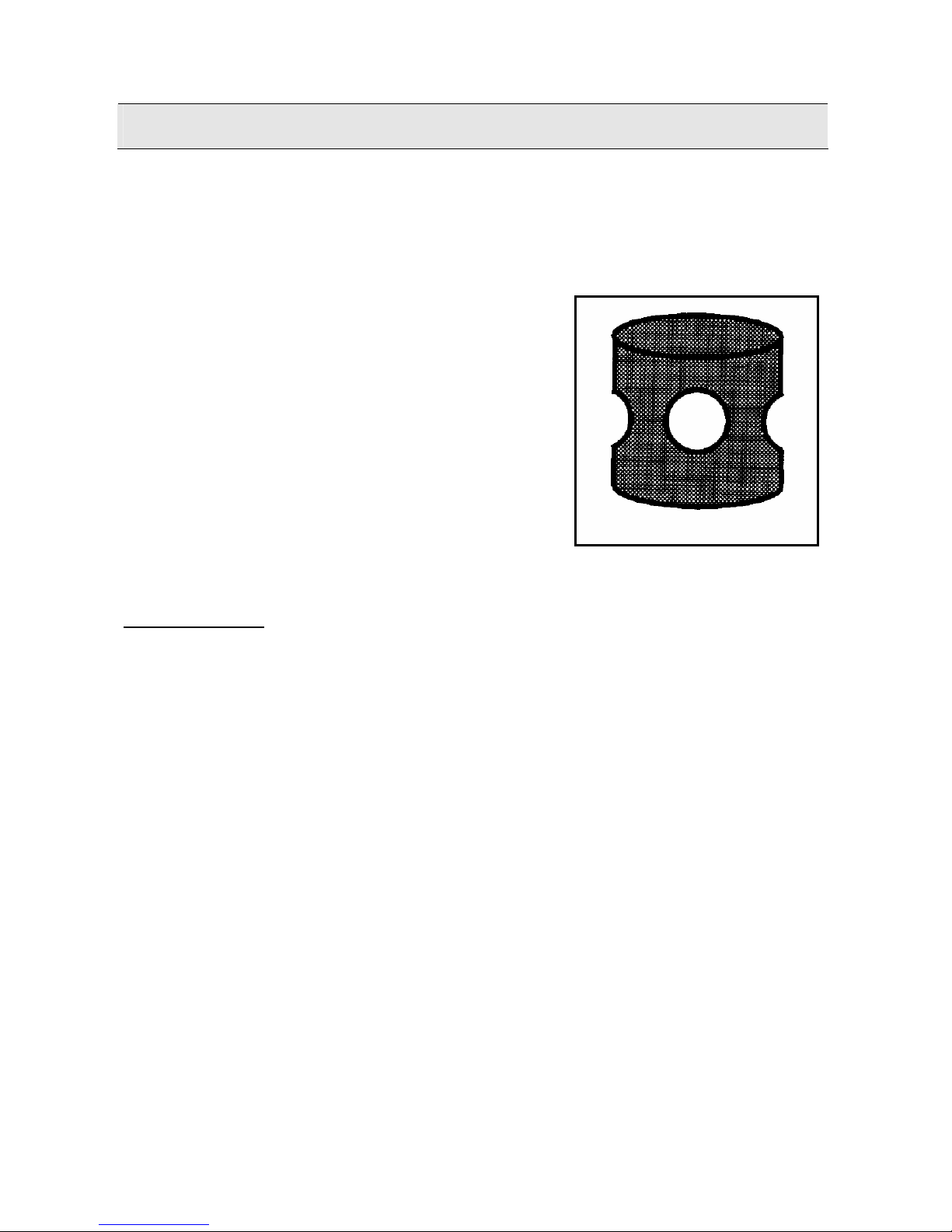

Figure 5 : Protection de la sonde d'O2

Avant l'étalonnage

Avant de démarrer l'étalonnage, vérifier que l'appareil est dans le mode de mesure correct. Lors de

la mise sous tension de l'appareil, l'appareil démarre dans la dernière unité utilisée (mg/l, ppm, %

saturation d'air ou horloge). Par exemple, si l'appareil a été éteint en unité "mg/l", il affichera des

unités "mg/l" lorsqu'il est remis sous tension.

REMARQUE : la plupart des utilisateurs étalonnent sur 100% de saturation même lorsqu'ils

travaillent en mg/l. En cas d'étalonnage de l'appareil en mode mg/l, l'utilisateur peut effectuer des

réglages fins, généralement sur une valeur de milieu de gamme entre 10 et 100%. Si l'utilisateur

étalonne sur une valeur de milieu de gamme, il doit d'abord régler la valeur de 100% saturation.

Altri manuali per WATERPROOF CYBERSCAN DO 300 DISSOLVED OXYGEN...

Questo manuale è adatto per i seguenti modelli

Indice

Altri manuali EUTECH INSTRUMENTS Strumento di misura

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS DO 700 Manuale utente

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS SILVERSULFIDE EPOXY Manuale utente

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS TDScan Low Manuale utente

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS Oakton TN-100 Manuale utente

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS CYBERSCAN TB 1000 TURBIDITY METER Manuale utente

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS STANDARD TDSCAN 2 TDS TESTER Manuale utente

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS WATERPROOF PHTESTR 2 PH TESTER Manuale utente

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS ION 6 PLUS PH ION MV TEMP Manuale utente

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS WATERPROOF TDSCAN 4 CONDUCTIVITY TESTER Manuale utente

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS ECOSCAN SALT 6 METER Manuale utente

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS Oakton 450 Series Manuale utente

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS CYBERSCAN PC 510 PHCONDUCTIVITY METER Manuale utente

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS CYBERSCAN PHION 510 PHION METER Manuale utente

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS CyberScan PCD 650 Manuale utente

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS CON 700 - REV 2 Manuale utente

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS WATERPROOF C401 COLORIMETER Manuale utente

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS Oakton CON 510 Manuale utente

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS IODIDE EPOXY Manuale utente

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS WATERPROOF SALTTESTR Manuale utente

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS CYBERCOMM PRO FOR CYBERSCAN CON 1500 Manuale utente

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS SODIUM GLASS Manuale utente

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS CON 700 - REV 3 Manuale utente

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS ?lpha-pH550 Manuale utente

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS CYBERSCAN PH 1100 2100 PHION METER Manuale utente

Manuali Strumento di misura popolari di altre marche

Suaoki

Suaoki D40 Manuale utente

Elster

Elster BK-G1.6 Manuale utente

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuale

Duratool

Duratool D03128 Manuale utente

Vega

Vega VEGAPULS 65 Manuale utente

Tonghui

Tonghui TH2618B Manuale utente

Tenmars

Tenmars TM-801 Manuale utente

MSR

MSR 145 Manuale utente

TPS

TPS WP-82 Manuale utente

ELMETRON

ELMETRON CP-511 Manuale utente

PCB Piezotronics

PCB Piezotronics 003C30 Manuale utente

Tenma

Tenma 72-10465 Manuale utente

Endress+Hauser

Endress+Hauser Proline Promag 50 Specifiche tecniche

Siemens

Siemens SITRANS F Coriolis FCT030 Manuale elenco delle parti

KLINGER

KLINGER CMF V Series Manuale utente

EXFO

EXFO FTB-2 Manuale operativo e di manutenzione

Keysight

Keysight M8290A Manuale utente

ADTEK

ADTEK MW-5 Manuale utente
