Fujitsu D2831 Manuale utente

Mainboard D2831/D2836

Short Description

Are there ...

... any technical problems or other questions you need clariﬁed?

Please contact:

•ourHelpDesk

• your sales partner

• your sales outlet

The latest information on our products, tips, updates, etc., can be found

on the Internet under: "http://ts.fujitsu.com"

Help Desk list on the internet: "http://ts.fujitsu.com/helpdesk"

Intel, Pentium and Celeron are registered trademarks of Intel Corporation, USA.

Microsoft, MS, MS-DOS and Windows are registered trademarks of Microsoft Corporation.

PS/2 and OS/2 Warp are registered trademarks of International Business Machines, Inc.

All other trademarks referenced are trademarks or registered trademarks of their

respective owners, whose protected rights are acknowledged.

All rights, including rights of translation, reproduction by printing, copying or similar methods,

even of parts are reserved. Offenders will be liable for damages.

All rights, including rights created by patent grant or registration of a utility model or

design, are reserved. Delivery subject to availability.

Right of technical modiﬁcation reserved.

Published by

Fujitsu Technology Solutions GmbH

A26361-D2831-Z212-1-8N19, Edition 1

2009/05

Produced by

XEROX Global Services

Mainboard D2831/D2836 - Internal connectors and slots

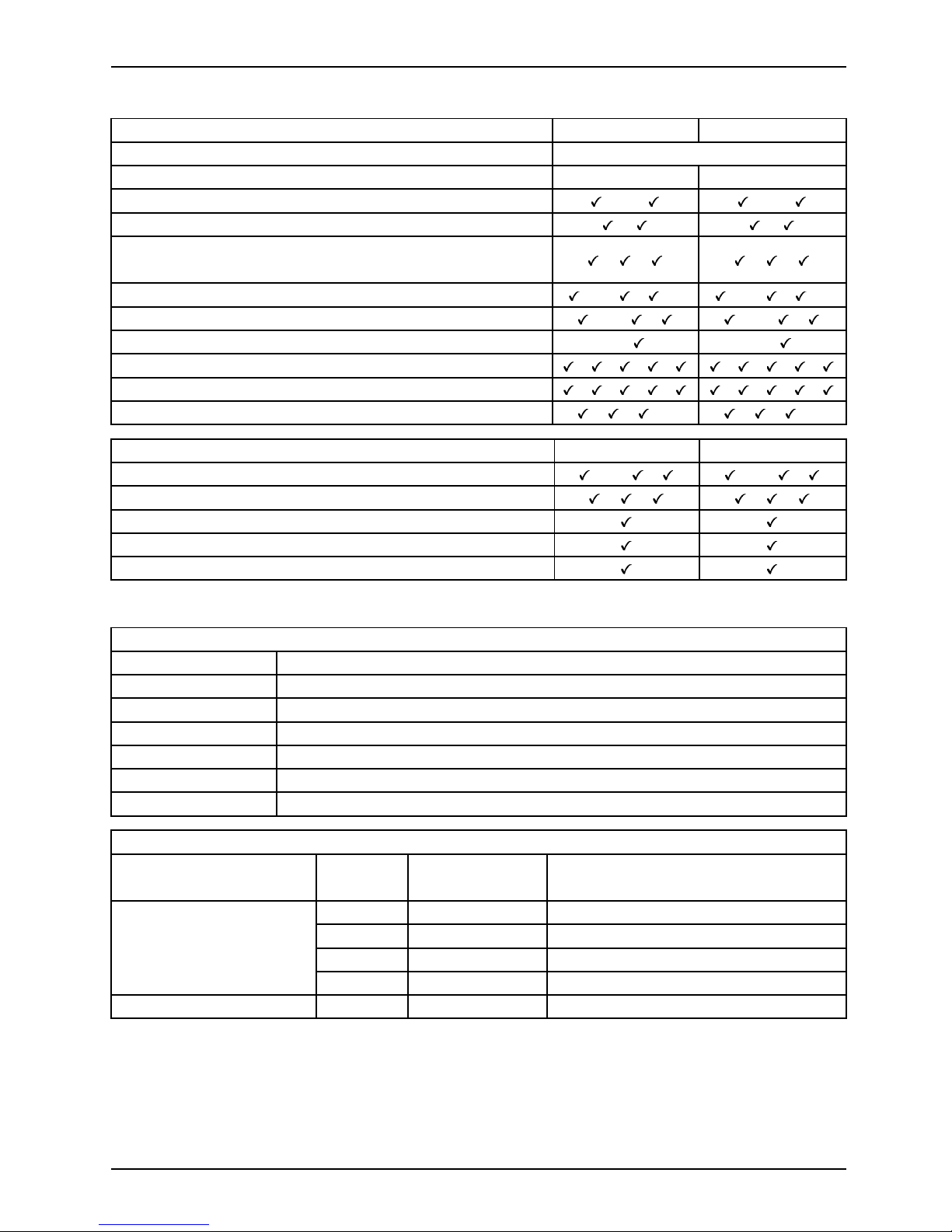

List of onboard features D2831-S D2836-S

Chipset Intel ® iQ45, ICH10 DO

Board size μATX ATX

VGA / Stereo Audio / 5.1 Multichannel Audio /-/ /-/

Buzzer / int. Speaker Support / /

Dual LAN Gbit / 100 Mbit / 10 Mbit / / / /

LAN ASF / Dash / WoL / Boot / iAMT /-/ //- /-/ //-

SATA / ATA / RAID / eSATA Support /-/ //-/ /

FireWireTM /USB2.0 - / -/

FAN monitored PSU** / CPU / AUX1/ AUX2 / AUX3 / / / / / / / /

FAN controlled PSU** / CPU / AUX1/ AUX2 / AUX3 / / / / / / / /

TEMP monitored CPU/ONB1/ONB2/OFFB / / /- / / /-

List of special onboard features D2831-S D2836-S

Silent Fan/Silent Fan LT/System Guard/Silent Drives /-/ //-/ /

Recovery BIOS/Desk Update/ Multi Boot / / / /

Realtime operating voltage supervision onboard

High Efﬁcient Core regulator

Prepared for internal USB stick and USB ﬂashdrive

** not supported by standard Power Supplies

Special Features

Silent Fan Independent temperature related processor and fan supervision and control

System Guard View and adjust Silent Fan

Silent Drives Noise reduction for optical and hard disk drives

Recovery BIOS Restores a corrupted BIOS

Desk Update Simple driver update with DU DVD

Multi Boot Comfortable boot from any boot device

HDD Passwort Access protection for disk drives

Power Supply Requirements - for onboard components (worst case)

Source Voltage Maximal

variation Mainboard current (Maximal)

+12V +/–5% 12.0 A

–12V + / – 10% 0.05 A

+5V +/–5% 6.0 A

Main Power Supply

+3.3V +/–5% 0.5 A

Aux. Power Supply +5V +5%/-3% 2.0 A

A26361-D2831-Z212-1-8N19, edition 1

Mainboard D2831/D2836

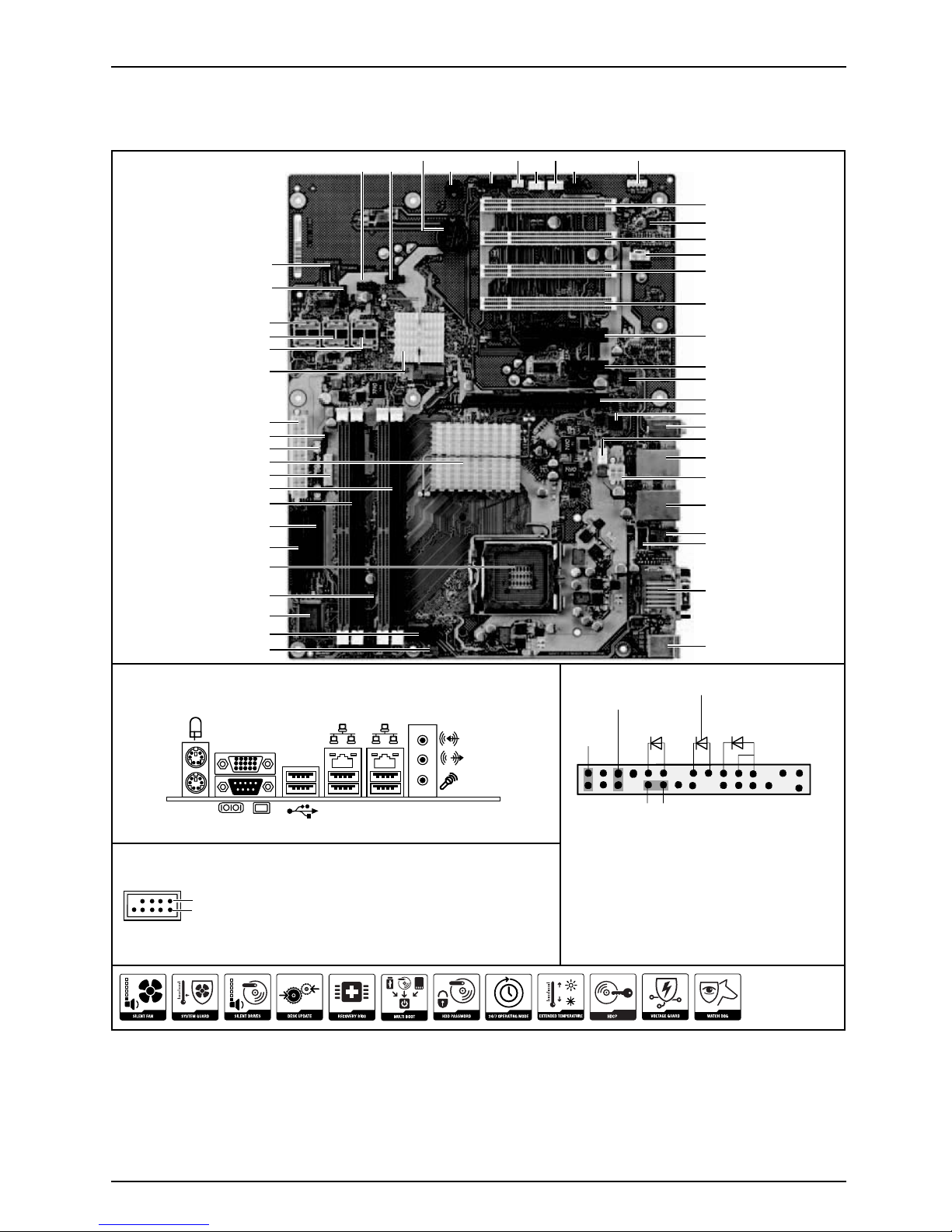

D2831

External connectors rear

USB dual channel

1 = VCC AUX

2 = VCC AUX

XtroPevitagenataD=3

YtroPevitagenataD=4

6 = Data positive Port Y

Data positive Port X

7 =

5 =

GND

8 = GND

9 = Key

10 = Not connected

A26361-D2831-Z240-1-8N19

Front panel

1) 2pin or 3pin connector possible

HD-LED

Power On/Off

Recovery

Reset

Power On

LED1)

Recovery inserted = The system allows a

BIOS recovery

VoltageGuard: Remove jumper to enable

voltage supervision

Alert LED

PS2

Audio

LAN

COM1

VGA

LAN, USB

Port 3+6

USB Port 9+10

USB Port 11

LAN, USB

Port 0+1

Power Supply 2

FAN2

PCIe x16

PCI2

PCI1

PCIe x4

(x8 connector)

AUX

Audio Frontpanel

SPDIF

Status LCD

Intrusion FAN4

FAN3

Battery

Buzzer

ICH10

USB Port 7/8

USB Port 4/5

USB Port 2

Voltage Guard

SATA 5+4

SATA 1+0

SATA 3+2

Power Supply 1

Frontpanel

SCSI LED

PSU FAN Control

Channel A

Channel B

Floppy

Parallel Port

Super I/O

TPM

FAN1

COM2

CPU LGA775

GMCH

A26361-D2831-Z212-1-8N19, edition 1

Mainboard D2831/D2836

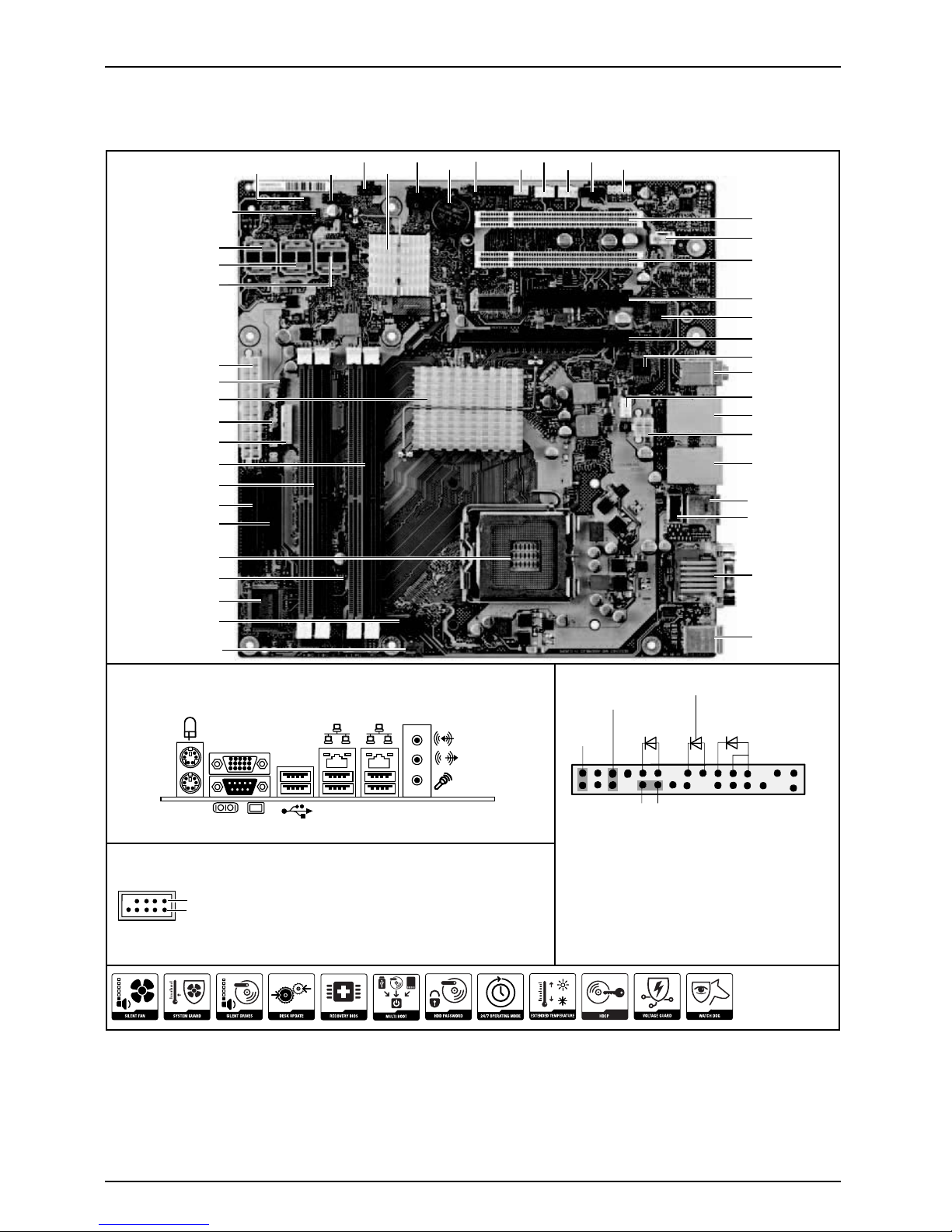

D2836

External connectors rear

USB dual channel

1 = VCC AUX

2 = VCC AUX

XtroPevitagenataD=3

YtroPevitagenataD=4

6 = Data positive Port Y

Data positive Port X

7 =

5 =

GND

8 = GND

9 = Key

10 = Not connected

A26361-D2836-Z240-1-8N19

Front panel

1) 2pin or 3pin connector possible

HD-LED

Power On/Off

Recovery

Reset

Power On

LED 1)

Recovery inserted = The system allows a

BIOS recovery

Alert LED

Audio

PS2

COM1

VGA

LAN, USB

Port 3+6

USB Port 9+10

USB Port 11

LAN, USB

Port 0+1

LAN

Power Supply 2

FAN2

PCIe x1

(x8 connector)

PCIe x16

PCIe x1

Audio

AUX

Audio Frontpanel

SPDIF

FAN4

FAN3

Status-LCD

Intrusion

Battery

Buzzer

USB

Port 7/8

USB

Port 4/5

USB Port 2

Voltage Guard

SATA 5+4

SATA 1+0

SATA 3+2

ICH10

Power Supply 1

Frontpanel

SCSI LED

Parallel Port

Floppy

PSU FAN Control

Channel A

Channel B

GMCH

Super I/O

FAN1

TPM

COM2

CPU LGA 775

PCI 1

PCI 4

PCI 3

PCI 2

VoltageGuard: Remove jumper to enable

voltage supervision

A26361-D2831-Z212-1-8N19, edition 1

Mainboard D2831/D2836

A26361-D2831-Z212-1-8N19, edition 1

Kurzbeschreibung des Mainboards

Hinweise zu den Baugruppen

Beachten Sie bei Baugruppen mit EGB unbedingt Folgendes:

• Sie müssen sich statisch entladen (z. B. durch Berühren eines geerdeten

Gegenstands), bevor Sie mit Baugruppen arbeiten.

• Verwendete Geräte und Werkzeuge müssen frei von statischer Auﬂadung sein.

• Ziehen Sie den Netzstecker, bevor Sie Baugruppen stecken oder ziehen.

• Fassen Sie die Baugruppen nur am Rand an.

• Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf der Baugruppe.

Eine Übersicht der Leistungsmerkmale ﬁnden Sie im Datenblatt.

Besondere Merkmale

Ihr Mainboard ist in verschiedenen Ausbaustufen erhältlich. Abhängig von der Konﬁguration

Ihres Mainboards besitzt oder unterstützt das Mainboard bestimmte Merkmale.

In diesem Handbuch ﬁnden Sie die wichtigsten Eigenschaften dieses Mainboards beschrieben.

Anschlüsse und Steckverbinder

Die Position der Anschlüsse und Steckverbinder Ihres Mainboards ﬁnden

Sie am Anfang des Handbuches.

Die markierten Komponenten und Steckverbinder müssen nicht auf

dem Mainboard vorhanden sein.

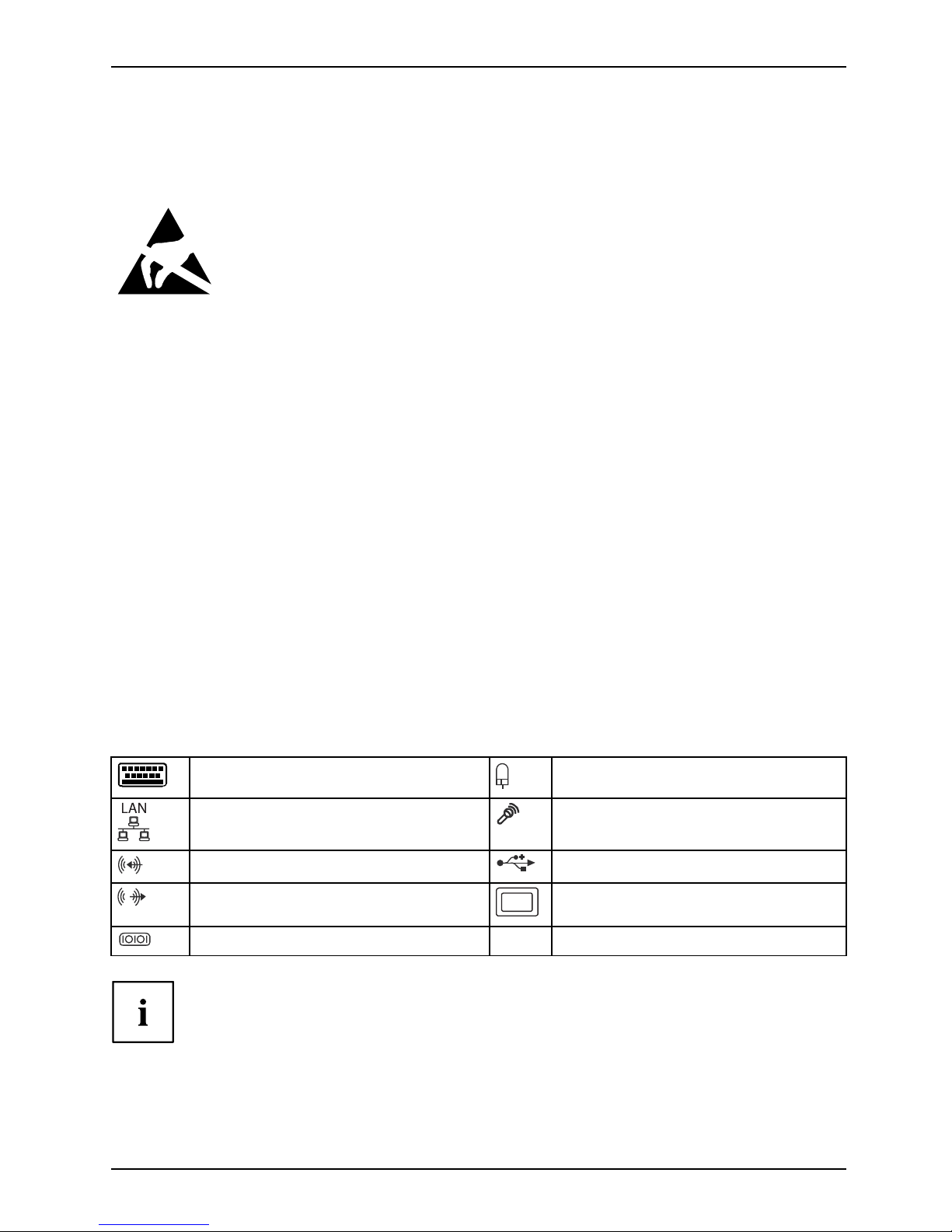

Externe Anschlüsse

Die Position der externen Anschlüsse Ihres Mainboards ﬁnden Sie am Anfang des Handbuches.

PS/2-Tastaturanschluss, violett PS/2-Mausanschluss, grün

LAN-Anschluss (RJ-45) Mikrofonanschluss, rosa

Audioeingang (Line in), hellblau USB – Universal Serial Bus, schwarz

Audioausgang (Line out), hellgrün VGA, blau

Serielle Schnittstelle, türkis

Die externen USB-Anschlüsse dürfen laut USB 2.0 Speziﬁkation maximal

mit 500 mA pro USB-Anschluss belastet werden.

A26361-D2831-Z212-1-8N19, Ausgabe 1 Deutsch - 1

Kurzbeschreibung des Mainboards

Graﬁkcontroller

• Intel GMA 4500

Typische Auﬂösung (Farbtiefe bis zu 32 Bit/Pixel)

1024 x 768 (empfohlen)

1280 x 1024 (empfohlen)

1600 x 1200 (empfohlen)

1440 x 900 Widescreen TFT (VGA / DVI)

1680 x 1050 Widescreen TFT (VGA / DVI)

1920 x 1200 Widescreen TFT (VGA / DVI)

Weitere Auﬂösungen sind je nach Monitor möglich.

Prozessor ein-/ausbauen

Für alle hier beschriebenen Arbeiten muss Ihr System vollständig von der Netzspannung

getrennt sein! Nähere Angaben dazu ﬁnden Sie in der Betriebsanleitung Ihres Systems.

Technische Daten

• Sockel LGA775, max. 95W

• Intel® CoreTM 2 Quad Q9xxx / Q8xx Processors, LGA775 with 1333/1066 MHz FSB

• Intel® CoreTM 2 DUO E8xxx / E6xxx Processors, LGA775 with 1333/1066 MHz FSB

• Intel® CoreTM 2 DUO E7xxx / E4xxx Processors, LGA775 with 1066/800 MHz FSB

• Intel® Pentium® Dual Core E2xxx Processors, LGA775 with 800 MHz FSB

• Intel® Celeron® Dual Core E1xxx Processors, LGA775 with 800 MHz FSB

• Intel® Celeron® 4xx Processors, LGA775 with 800 MHz FSB

• Eine aktuelle Liste der von diesem Mainboard unterstützten Prozessoren ﬁnden

Sie im Internet unter: "http://ts.fujitsu.com/mainboards".

Fassen Sie auf keinen Fall die Unterseite des Prozessors an. Schon leichte

Verunreinigungen wie Fett von der Haut können die Funktion des Prozessors

beeinträchtigen oder den Prozessor zerstören. Setzen Sie den Prozessor mit

großer Sorgfalt in den Steckplatz, da die Federkontakte des Steckplatzes sehr

empﬁndlich sind und nicht verbogen werden dürfen.

Sind ein oder mehrere Federkontakte verbogen, setzen Sie auf keinen Fall

den Prozessor ein, da dieser dadurch beschädigt werden könnte. Wenden

Sie sich bitte direkt an Ihren zuständigen Händler

2 - Deutsch A26361-D2831-Z212-1-8N19, Ausgabe 1
