IPEX ISH Manuale utente

Sheet 1 of 31

QHC-65FR01-18 Rev. 1

CONFIDENTIAL C

HANDLING MANUAL

取扱説明書

ISH CONNECTOR

ISHV CONNECTOR

No. HDM-0002

RS0550

S.T

Dec./18/’18

T.O

RS0413

S.T

Oct./30/’17

T.E

RS0292

K.H

Aug./18/’16

T.E

RS0264

K.H

Dec./10/’15

T.E

RS0258

K.H

Nov./25/’15

T.E

RS0248

T.T

Sep./28/’15

T.E

RS0199

H.N

Jun./29/’15

T.E

RS0189

T.T

Dec./1/’14

T.E

Approved by

Checked by

Prepared by

RS0153

J.M

May/29/’14

T.E

T.Endo

Nov./09/’17

T.Osuga

Nov./01/’17

S.Touno

Oct./30/’17

RS0122

K.H

Dec./23/’13

S.Y/T.E

RS0095

May/7/’13

REV.

ECN

DATE

APP.

REVISION RECORD

Sheet 2 of 31

DOCUMENT CLASSIFICATION

取扱説明書

Handling Manual

TITLE

ISH CONNECTOR

DOCUMENT No.

HDM –0002 Rev.10

QHC-65FR01-18 Rev. 1

CONFIDENTIAL C

MALE CONNECTOR

FEMALE CONNECTOR

ISH CONNECTOR 水平タイプ/HORIZONTAL TYPE

MALE CONNECTOR

FEMALE CONNECTOR

ISH CONNECTOR 垂直タイプ/VERTICAL TYPE

品名

Name

品番

Part No.

概略図


VT001-512

ISH CONNECTOR

FEMALE TERMINAL

1.目的/ Purpose

本書は、ISH CONNECTOR・ISHV CONNECTOR の取り扱いについて規定致します。

The Manual explains the handling of ISH CONNECTOR and ISHV CONNECTOR.

2.適用品目/Applicable items

本取扱説明書は以下の品目に適用する。

The Manual is applicable to the items listed below.

ISH CONNECTOR

水平タイプ / Horizontal type

ISH CONNECTOR

垂直タイプ / Vertical type

ISH CONNECTOR

水平タイプリヤカバー付 / Horizontal type with rear cover

ISHV CONNECTOR

水平タイプ / Horizontal type

Sheet 3 of 31

DOCUMENT CLASSIFICATION

取扱説明書

Handling Manual

TITLE

ISH CONNECTOR

DOCUMENT No.

HDM –0002 Rev.10

QHC-65FR01-18 Rev. 1

CONFIDENTIAL C

3.圧着作業/ Crimping procedure

3-1.適用電線/Applicable wires

3-2.電線被覆剥き長さ/ Wire strip length

①電線被覆は、3.0±0.1 ㎜で剥いてください。(図1参照)

②芯線や被覆に傷をつけたり減線したり芯線の乱れがないか(図2参照)を検査して下さい。

傷のあるもの、減線及び芯線の乱れがあるものは圧着不良になる為、使用しないで下さい。

①Strip the insulation off by 3.0±0.1mm (see Fig.1)

②Check to see that there is no damage to the conductors or insulation, cut off conductors, short conductors

and deformed conductors as shown in Fig. 2.

Do not use wires with damaged conductors, cut off conductors, short conductors and deformed conductors.

Using faulty wires may cause crimping problems.

状態 / Condition

概略図 / Image

良品 / Good

傷(不良) /

Damaged conductors

(defect)

切断(不良) /

Cut off conductors

(defect)

乱れ(不良)/

Deformed conductors

(defect)

A：被覆剥き長さ/ Wire strip

A=3.0±0.1mm

図/ Fig 1.電線被覆剥き長さ/ Wire strip

図/ Fig 2.電線端末加工時の不良品/ Stripped wires (unacceptable examples)

端子品番 / Part No.

適用電線 / Applicable Wire

VT001-512

wire size：0.3mm2・0.5mm2

被覆外径/Insulation outer diameter

：φ1.60mm MAX.

Sheet 4 of 31

DOCUMENT CLASSIFICATION

取扱説明書

Handling Manual

TITLE

ISH CONNECTOR

DOCUMENT No.

HDM –0002 Rev.10

QHC-65FR01-18 Rev. 1

CONFIDENTIAL C

3-3.端子各部名称/ Terminal part names

3-4.圧着条件規定/ Crimping requirements

(1)圧着寸法/ Crimp dimension

圧着したメス端子は表 1に示す圧着寸法を満足する事。

Crimped female terminals must satisfy the crimp dimension specified in Table 1.

※電線の芯線仕様によっては圧着寸法の設定が異なる可能性があります。

圧着寸法を確認致しますので 16 項(Sheet 31)に記載の連絡先に使用電線を連絡願います。

*Crimp dimensions may be different depending on conductor construction of the wire.

Please contact our Sales Department shown in 16(sheet 31) about wire used, then we will verify it and

notify you the appropriate crimp dimensions.

クリンプハイトの測定方法を以下に示す。

Measuring method for crimp height is described below.

ワイヤバレルクリンプハイトの測定は図 4.に示すマイクロメータを使用する。

図5(正面図)の様にワイヤバレル上面にマイクロメータのフラット面を当て、ワイヤバレル底面に

マイクロメータの円錐面を当ててクリンプハイトを測定する。この時、端子がガタつかないように

端子をしっかり固定すること。また、クリンプハイトの測定は図 5(側面図)の様にワイヤバレル中心で

測定すること。

Use the micrometer shown in Fig.4 for wire barrel crimp height measurement.

To measure the height, place the rolled-in side of the wire barrel on the flat surface of the meter and

the other side of the wire barrel on the tip of the cone (see Fig.5 Front view). Secure terminals firmly

to obtain accurate measurement. Measure the height at the center of the barrel as shown in Fig. 5

(Side view)

図/ Fig 3.端子各部名称 / Terminal part names

表/ Table 1.圧着寸法/ Crimp dimension

インシュレーションバレル

クリンプワイド/

Insulation barrel Crimp Width

インシュレーションバレル

クリンプハイト/

Insulation barrel Crimp Height

ワイヤバレルクリンプワイド/

Wire barrel Crimp Width

0.9±0.05 (※)

品番/

Part No.

電線サイズ/

Wire Size

被覆外径/

Insulation

Outer Diameter

VT001-512

Φ1.60mm以下/MAX.

1.4±0.04

1.55±0.05

0.5mm2

0.95±0.05 (※)

1.8±0.05

1.6+0.1/-0.05

ワイヤバレルクリンプハイト/

Wire barrel Crimp Height

0.3mm2

インシュレーションバレルクリンプワイド /

Insulation barrel Crimp width

ワイヤバレルクリンプワイド /

Wire barrel Crimp width

誤嵌合防止キー /

Polarization key

ベルマウス /

Bellmouth

ワイヤバレルクリンプハイト /

Wire barrel Crimp height

ワイヤバレル /

Wire barrel

インシュレーションバレル /

Insulation barrel

カットオフタブ/

Cut-off tab

インシュレーションバレルクリンプハイト /

Insulation barrel Crimp heght

Sheet 5 of 31

DOCUMENT CLASSIFICATION

取扱説明書

Handling Manual

TITLE

ISH CONNECTOR

DOCUMENT No.

HDM –0002 Rev.10

QHC-65FR01-18 Rev. 1

CONFIDENTIAL C

フラット面

ワイヤバレル

円錐面

図/ Fig 4.マイクロメータ/ Micrometer

インシュレーションバレルクリンプハイトの測定は図 6.に示すマイクロメータを使用する。

Use the micrometer shown in Fig.6 for insulation barrel crimp height measurement.

図/ Fig 5. ワイヤバレルクリンプハイト測定方法/ Wire barrel Crimp height measurement

図/ Fig 6.インシュレーションバレルクリンプハイト測定方法

/ Insulation barrel Crimp height measurement

フラット面/Flat surface

ワイヤバレル/

Wire barrel

円錐面/Pointed section

側面図/Side view

正面図/Front view

Sheet 6 of 31

DOCUMENT CLASSIFICATION

取扱説明書

Handling Manual

TITLE

ISH CONNECTOR

DOCUMENT No.

HDM –0002 Rev.10

QHC-65FR01-18 Rev. 1

CONFIDENTIAL C

クリンプワイドの測定方法を以下に示す。

Measuring method for crimp width is described below.

ワイヤバレルクリンプワイドの測定は図 7.に示すマイクロメータを使用する。

ワイヤバレル中心で測定する事。

Use the micrometer shown in Fig.7 for wire barrel crimp width measurement.

Measure the width at the center of the barrel.

図/ Fig 7. ワイヤバレルクリンプワイド測定方法/ Wire barrel Crimp width measurement

インシュレーションバレルクリンプワイドの測定は図 8.に示すマイクロメータを使用する。

Use the micrometer shown in Fig.8 for insulation barrel crimp width measurement.

図/ Fig 8.インシュレーションバレルクリンプワイド測定方法

/ Insulation barrel crimp width measurement

Sheet 7 of 31

DOCUMENT CLASSIFICATION

取扱説明書

Handling Manual

TITLE

ISH CONNECTOR

DOCUMENT No.

HDM –0002 Rev.10

QHC-65FR01-18 Rev. 1

CONFIDENTIAL C

(2)背バリ/ Bottom burrs

圧着時にできる背バリは底面より飛び出さない事。(図9参照)

Burrs produced during crimping process must not extend beyond the bottom surface. (see Fig.9)

(3)ベルマウス、芯線飛び出し、カットオフタブ/ Bellmouth,excess conductors and cut-off tab

ベルマウス、芯線飛び出し、カットオフタブは図 10 及び表 2で示す寸法を満足する事。

Bellmouth,excess conductors and cut-off tab must satisfy the dimensions shown in Fig. 10 and Table 2.

芯線飛出し量（寸法 D、E）において表 2を満足しない場合、極間ショートの恐れがある為、

必ず満足する様、注意する事。（Sheet 11/31 図21 参照）

The dimension D and E (Excess conductors) must be satisfied the dimensions shown in Table 2.

This is mandatory to prevent short circuit between terminals.(see Sheet 11/31 see Fig.21)

図/Fig 9. 背バリ/ Bottom burrs

図/ Fig.10.ベルマウス・芯線飛び出し・カットオフタブ/

Bellmouth, excess conductors and cut-off tab

表/ Table.2.ベルマウス・芯線飛び出し・カットオフタブ寸法 /

Dimensions: Bellmouth , excess conductors and cut-off tab

飛び出さない事/

No extension

該当箇所/Part 寸法/Dimensions[mm]

B 0.2+0.1/-0.05

C1.1±0.05

MAX.0.9 5

芯線飛び出し量/

Exc ess c o n du c tors len gth

MAX.0.5 0

カットオフタブ /

Cut-off tab

MAX.0.20

ベルマウス/Bellmouth

芯線飛び出し高さ/

Exc ess c o n du c tors h e ight

Sheet 8 of 31

DOCUMENT CLASSIFICATION

取扱説明書

Handling Manual

TITLE

ISH CONNECTOR

DOCUMENT No.

HDM –0002 Rev.10

QHC-65FR01-18 Rev. 1

CONFIDENTIAL C

(4)圧着部ずれ/ Unaligned wire barrel ends

圧着部ずれは G<0.1mm の事。(図11 参照)

Unaligned wire barrel ends is G <0.1mm.(see Fig.11)

※圧着部ずれが発生し、芯線飛び出し及び、ベルマウス寸法(表2記載の B、C、E) が

左右で異なっている場合、寸法が大きい側を測定し満足する事。

(図12 に記載されている芯線飛び出し：[a]、ベルマウス：[b]を測定する事。)

※If wire barrel ends are not aligned, resulting in different dimension of excess conductors or

bellmouth between the sides (Table 2 B,C,E), dimensions must be measured on larger side and be satisfied.

(In the case shown in Fig.12, measure excess conductors:[a],bellmouth:[b].)

(5)ローリング/Rolling

電線かしめ部を基準にして H<3°の事。(図13 参照)

Rolling is H<3° from the wire barrel (baseline).(see Fig.13)

図/ Fig 12.圧着部ずれ発生例/ Example of unaligned wire barrel ends

図/ Fig 13.ローリング/ Rolling

図/ Fig 11.圧着部ずれ状態 / Unaligned wire barrel ends

発生例①/Example①

発生例②/Example②

Sheet 9 of 31

DOCUMENT CLASSIFICATION

取扱説明書

Handling Manual

TITLE

ISH CONNECTOR

DOCUMENT No.

HDM –0002 Rev.10

QHC-65FR01-18 Rev. 1

CONFIDENTIAL C

(6)端子曲がり/ Terminal twist

端子の曲りが電線かしめ部を基準にして J＜1.2°の事。(図14 参照)

Terminal twist is J<1.2° from the wire barrel (baseline). (see Fig. 14)

(7)ベンドアップ・ベンドダウン/ Bend up and Bend down

電線かしめ部を基準として、端子先端のベンドアップ又はベンドダウン量が各々K＜1.90mm

L=0mm(ベンドダウン不可)。(図15～16 参照)

Bend up and Bend down is K＜1.90mm , L＜0mm(No Bend down) respectively,

the hight from the wire barrel(baseline) to the terminal box(measurement point). (see Fig. 15～16)

図/ Fig 15.ベンドアップ(メス端子) / Bend up (female terminal)

図/ Fig 16.ベンドダウン(メス端子) / Bend down (female terminal)

図/ Fig 14.端子曲り状態/ Terminal twist

Sheet 10 of 31

DOCUMENT CLASSIFICATION

取扱説明書

Handling Manual

TITLE

ISH CONNECTOR

DOCUMENT No.

HDM –0002 Rev.10

QHC-65FR01-18 Rev. 1

CONFIDENTIAL C

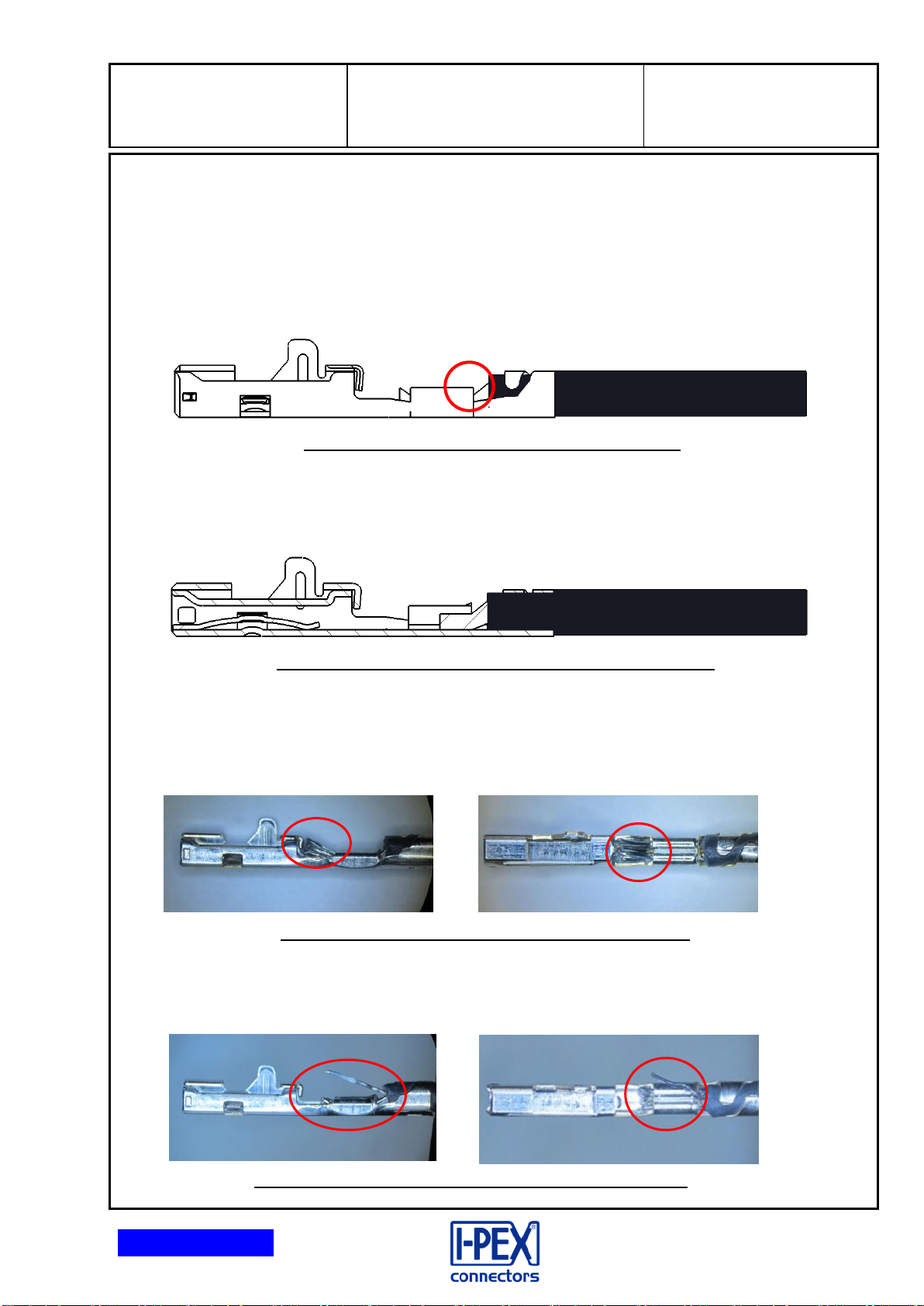

3-5.不具合品規定/ Defective criteria

以下に示す状態を不具合品と規定する。

Terminals with the following conditions are deemed defective.

(1)後部ベルマウス無し/ No rear bellmouth

後部ベルマウスが形成されていないもの。(図17 参照)

Rear bellmouth is not formed. (see Fig.17)

（2）芯線挿入不足/ Insufficient conductors insertion

芯線がワイヤバレル内に完全に挿入されていないもの。(図18 参照)

Conductors are insuffuciently inserted into the wire barrel. (see Fig.18)

（3）芯線飛び出し過多/ Excessive conductors out

芯線が圧着部より極端に飛び出し Sheet 7.の表 2の寸法を満足しないもの。(図19 参照)

Excess conductors protrude from the wire barrel and does not satisfy the dimension in Table2 of sheet 7.

(Fig.19)

（4）芯線はみ出し/ Incomplete conductors crimping

芯線がワイヤバレル外にはみ出しているもの。または、メス端子側面よりはみ出しているもの。(図20 参照)

Conductors are not crimped inside the wire barrel, or within the female terminal. (see Fig.20)

図/ Fig 18.芯線挿入不足状態/ Insufficient conductors insertion

図/ Fig 17.後部ベルマウス無し状態/ No rear bellmouth

図/ Fig 19 芯線飛び出し過多状態/Excessive conductors out

図/ Fig 20.芯線はみ出し状態/ Incomplete conductors crimping

Altri manuali per ISH

Questo manuale è adatto per i seguenti modelli

Altri manuali IPEX Cavi e connettori

IPEX

IPEX MINIFLEX 5-BF II Manuale utente

IPEX

IPEX MINIFLEX 2-BF Manuale utente

IPEX

IPEX CABLINE-VSF Manuale utente

IPEX

IPEX CABLINE-CA IIF Manuale utente

IPEX

IPEX CABLINE-UM Manuale utente

IPEX

IPEX MHF I Manuale utente

IPEX

IPEX MP-A01 Manuale utente

IPEX

IPEX CABLINE-CX II PLUG Without Cover Manuale utente

IPEX

IPEX MINIFLEX 2-BF LK Manuale utente

IPEX

IPEX CABLINE-CA PLUG Manuale utente

IPEX

IPEX CABLINE-VS IIF Manuale utente

IPEX

IPEX MINIFLEX 175-ST Manuale utente

IPEX

IPEX MHF 7S Manuale utente

IPEX

IPEX CABLINE-CAF Manuale utente

IPEX

IPEX CABLINE-CAF Manuale utente

IPEX

IPEX FPL II Manuale utente

IPEX

IPEX MP-A 03 Manuale utente

IPEX

IPEX CABLINE-UX II PLUG Manuale utente

IPEX

IPEX CABLINE-VS IIF Manuale utente

IPEX

IPEX NOVASTACK 35-HDP Manuale utente

IPEX

IPEX CABLINE-VS PLUG Manuale utente

IPEX

IPEX ISH Series Manuale utente

IPEX

IPEX CABLINE-CX II With Cover Manuale utente

IPEX

IPEX CABLINE-UY Manuale utente

Manuali Cavi e connettori popolari di altre marche

Philips

Philips SWA6310 Manuale utente

StarTech.com

StarTech.com CRJ4550PK Manuale utente

Nohau

Nohau EMUL-IP2K-PC Manuale utente

Foxun

Foxun SX-SP144E-HD4K2K Manuale utente

Philips

Philips SWA3305W Manuale utente

opticis

opticis Stretch DVIM1-1P0x Manuale utente

Volkswagen

Volkswagen VAS 6558A Manuale utente

NEXIBO

NEXIBO N-13 Manuale utente

CYP

CYP PU-1H3HBTL Manuale utente

Allen-Bradley

Allen-Bradley 1784-u2dhp Manuale utente

Global Caché

Global Caché Flex Link Blaster Manuale utente

Hauppauge

Hauppauge USB-Live2 Manuale utente

Fenix

Fenix MPSV 15 Manuale utente

BEGA

BEGA 71 085 Manuale utente

Tesla

Tesla HPWC Manuale utente

GAMERON

GAMERON LUXURY TV CABLE Manuale utente

molex

molex Milli-Grid Dual row 87568 Series Manuale utente

Burndy

Burndy Continental Industries thermOweld CRE-7 Manuale utente
