IPEX MINIFLEX 175-ST Manuale utente
1/ 13
Document No.
HIM
-
16036
Confidential C
I
-
PEX Inc. QKE
-
DFFDE09
-
03 REV.8
MINIFLEX®175-ST
(0.175mm pitch FPC Conn.)
Part No.20622-0**E-02
Instruction Manual
1 S19618 October 3, 2019 R.Morita T.Masunaga H.Ikari
0 S16611 September 14, 2016
T.Masunaga T.Kurachi J.Tateishi
Rev. ECN Date Prepared by Checked by Approved by
MINIFLEX 175
-
ST
Instruction Manual
Document No.
HIM
-
16036
2/ 13
Confidential C
弊社製 FPC コネクタ MINIFLEX175-ST の取り扱いに際して、本コネクタを安全に御使用頂くことを目的とし、
コネクタの取り扱い上の注意点を記述致します。
御査収の程、宜しく御願い申し上げます。
This manual provides cautions to handle our FPC connector MINIFLEX175-ST properly and safely.
◆コネクタ/connector
名称／Product Name ： MINIFLEX175-ST
型番／Part No. ： 20622-0**E-02
“ ** ”には各芯数番号が入ります。
“ ** ” part shows the number of the connector position.

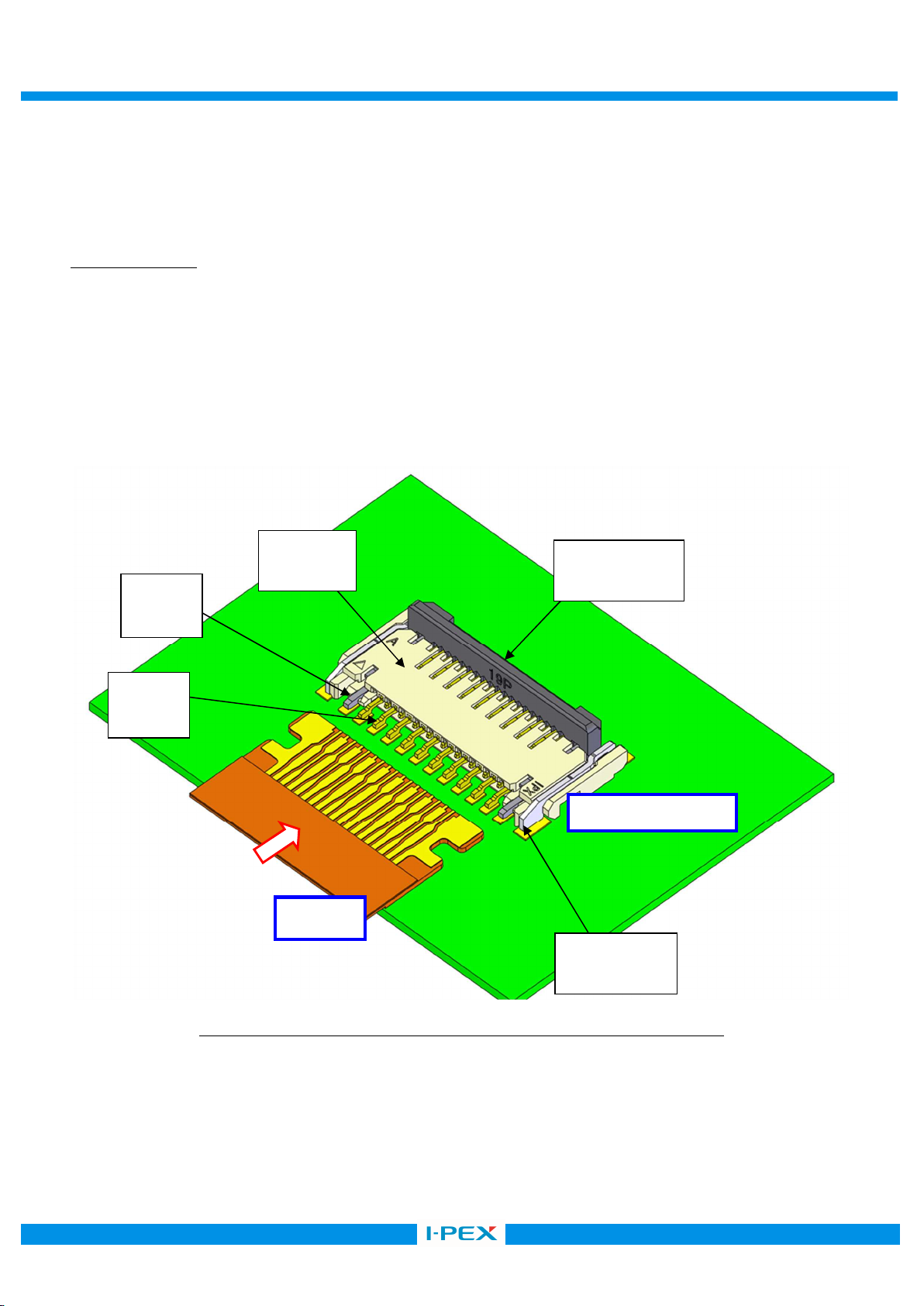

【コネクタ各部名称／Names of each part of the connector】
図 1. コネクタ各部名称 / Fig.1 Names of each part of the connector
嵌合方向
Mating direction
MINIFLEX175
-
ST
FPC
ハウジング
Housing
コンタクト
Contact
ロック
Lock
ホールドダウン
Hold down
アクチュエータ
Actuator
MINIFLEX 175
-
ST
Instruction Manual
Document No.
HIM
-
16036
3/ 13
Confidential C

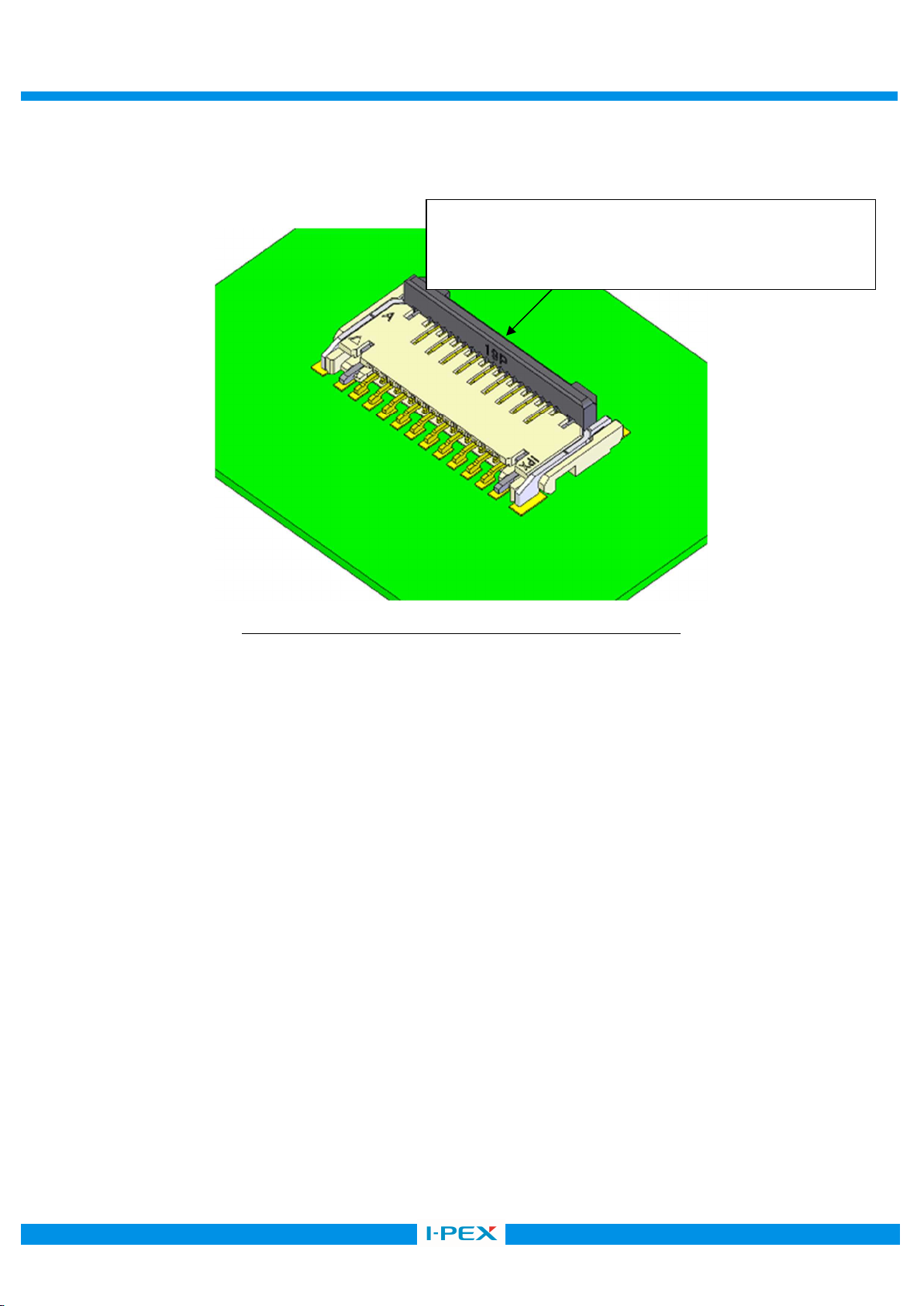

1. コネクタ実装状態（FPC 挿入前）／Connector mounting state (Before FPC insertion)
アクチュエータ開放状態での納入となりますので、FPC を挿入する前にアクチュエータを操作する必要はありません。
Connectors are delivered with actuator open. There is no need to operate the actuator before FPC insertion.
図 2. コネクタ実装状態 / Fig.2 Connector mounting state
≪注意／Caution≫
・FPC 未挿入状態においてアクチュエータをクローズ（空閉じ）しても、接圧に大きな影響はなく、
信頼性を損なう事は御座いません。
但し、接点間の寸法が狭くなり FPC を挿入する際に挿入力が高くなる可能性がありますので、極力避けて頂きますよう、
お願い申し上げます。
Even if the actuator is closed without FPC (FPC is not inserted), there is no remarkable affect to the contact
pressure and the reliability will not be damaged.
However, there is the possibility that the insertion force rises in inserting FPC, because the gap of contacts
became narrowed. Therefore, please avoid closing the actuator without FPC as much as possible.
・補修などで手半田を行う場合は、コンタクトテールに触れないように御願い致します。
また、過度の半田及びフラックスは供給しないで下さい。
In case of the manual mounting do not to touch contact tail.
Please do not use excessive amount of solder and flux compounds.
エンボス納入時よりアクチュエータは開放状態です。
The actuator is open when delivered in the embossed
tape packaging.
MINIFLEX 175
-
ST
Instruction Manual
Document No.
HIM
-
16036
4/ 13
Confidential C

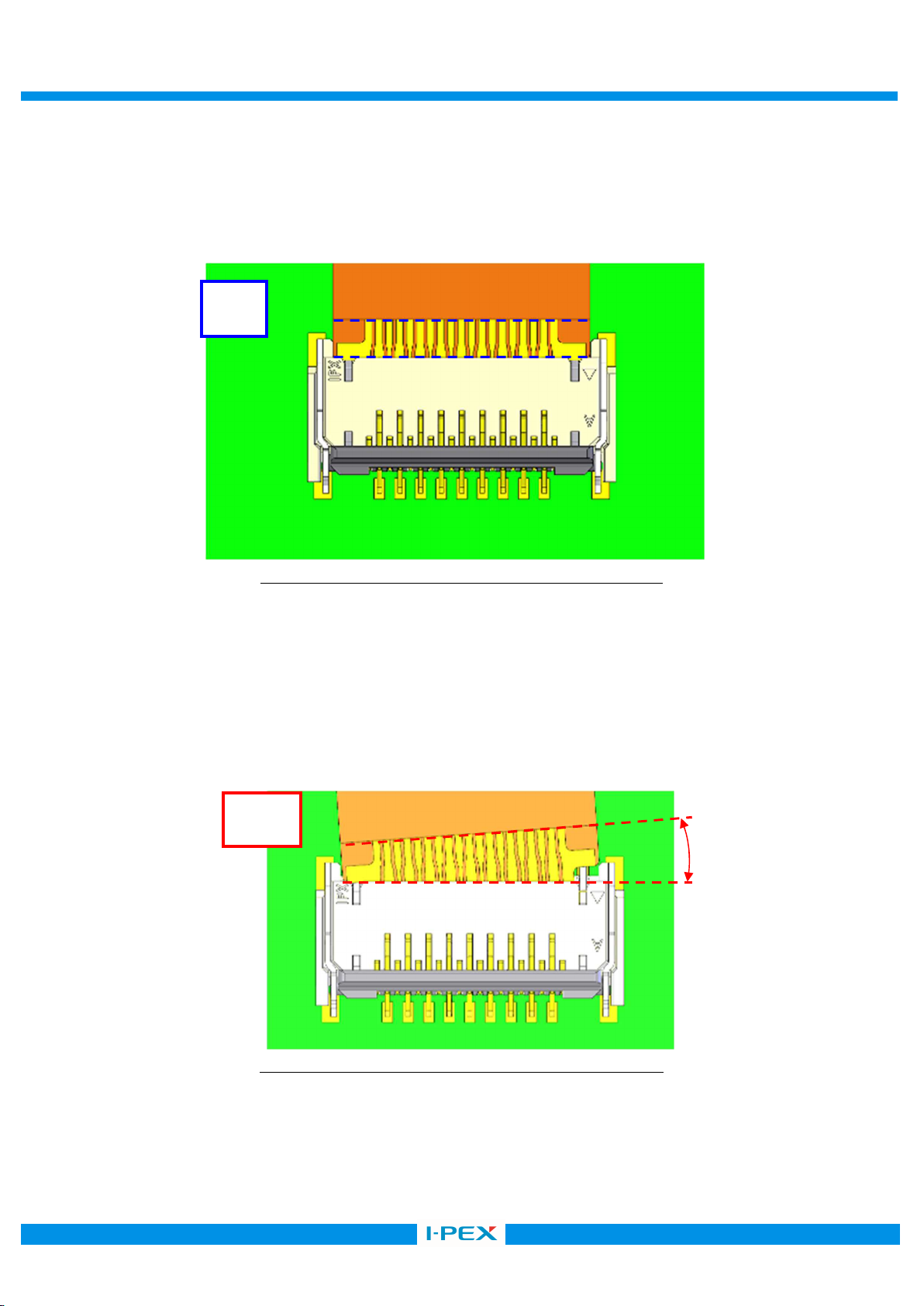

2. FPC 挿入方法／FPC Insertion Method
FPC をコネクタに対して真っ直ぐに挿入して下さい。
FPC がしっかり奥まで挿入出来ているか、確認して下さい。
Please insert FPC straight in the connector.
Please confirm FPC is inserted into the end of mating part fully.
図 3. FPC 挿入方法 (OK) / Fig.3 FPC insertion (OK)
≪注意／Caution≫
・図 4 の様に FPC が斜め挿入になると、導通不良や短絡及び LOCK 不良の原因になります。
If it become the oblique insertion of FPC as shown in Fig. 4, electrical connection NG, short circuit and
Lock NG will be caused.
図 4. FPC 挿入方法 (NG) / Fig.4 FPC insertion (NG)
OK
NG
MINIFLEX 175
-
ST
Instruction Manual
Document No.
HIM
-
16036
5/ 13
Confidential C

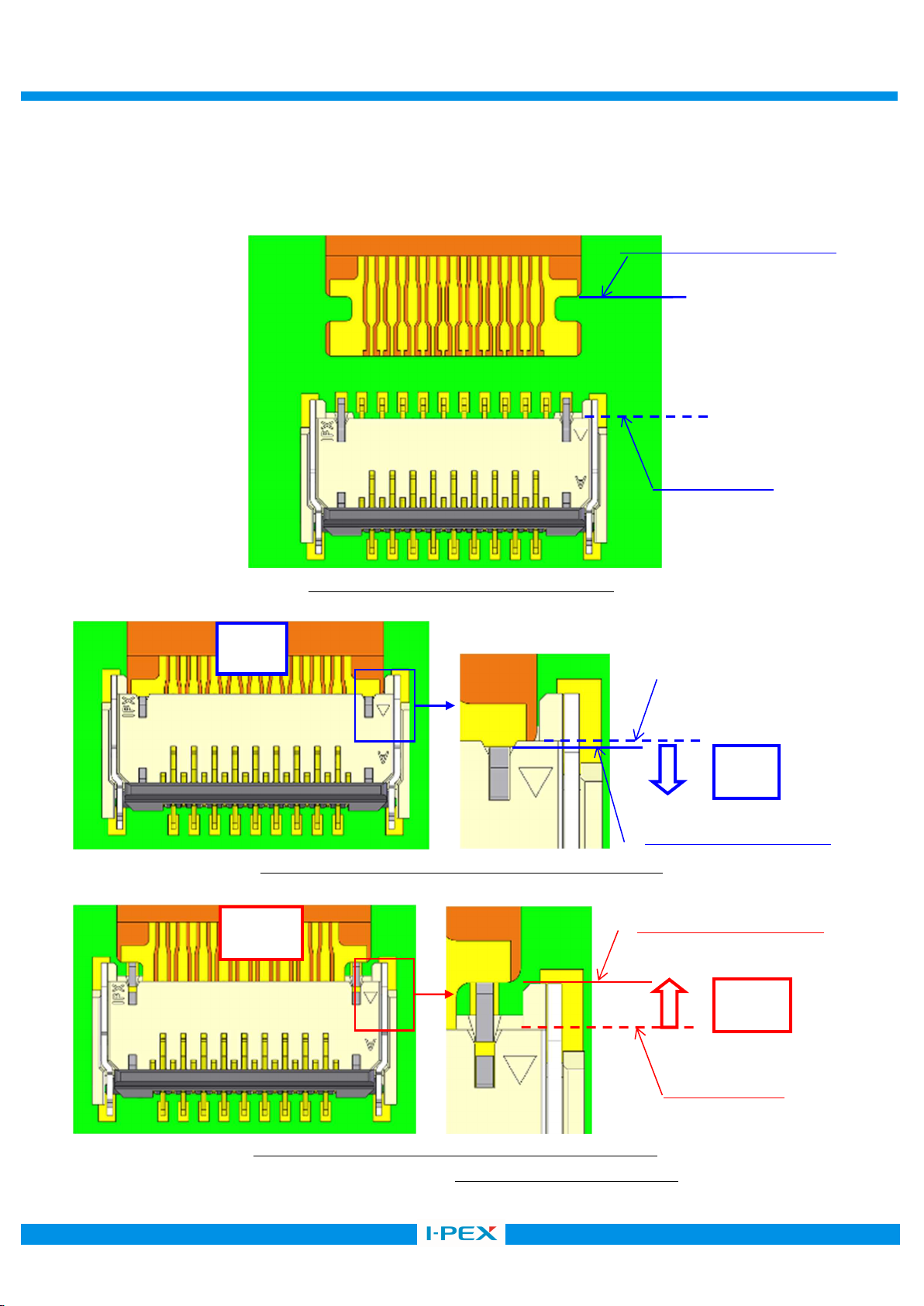

★FPC の切欠きのラインと、HOUSING のラインを比較する事で、容易に FPC の挿入状態を確認できます。
FPC の切欠きのラインが HOUSING のラインの内側に位置していれば、挿入完了です。
You can confirm the insertion state of the FPC easily by comparing the notch line of the FPC and HOUSING
line. If the notch line of the FPC is located inside HOUSING line, it is insertion completion.
図 5. FPC 挿入方法/ Fig.5 FPC insertion
図 6. FPC 挿入方法 (OK) / Fig.6 FPC insertion (OK)
図 7. FPC 挿入方法 (NG) / Fig.7 FPC insertion (NG)
HOUSING line
The notch line of the FPC
OK
NG
OK
NG
The notch line of the
The notch line of the
FPC
HOUSING line
HOUSING line
Inside
Outside
MINIFLEX 175
-
ST
Instruction Manual
Document No.
HIM
-
16036
6/ 13
Confidential C

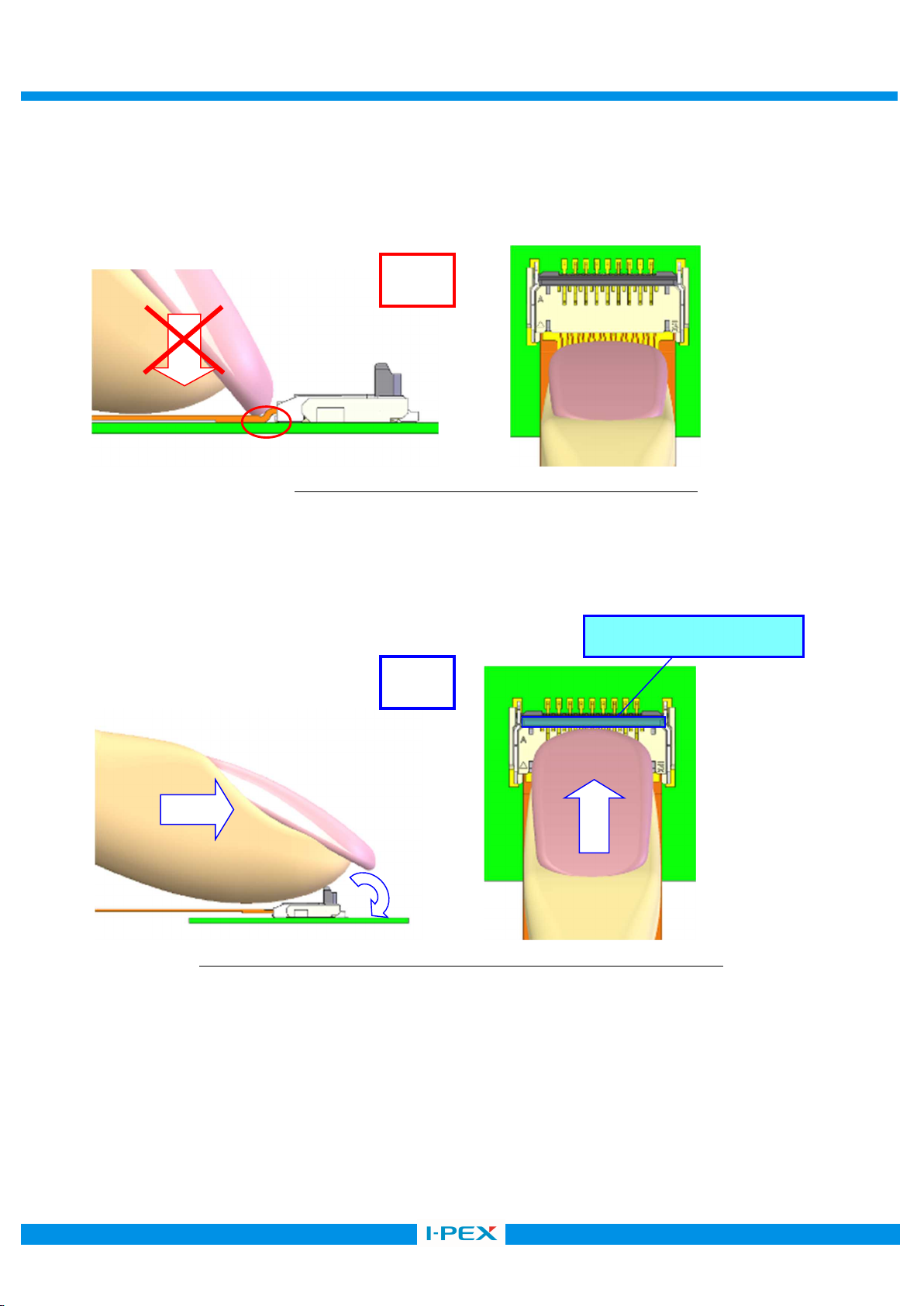

・コネクタ間口付近にて FPC を上から押さえつけないで下さい。
コンタクト接点部が FPC へダメージを与え、コンタクトの変形、導通不良になる恐れがあります。
Please do not suppress FPC near a connector.
Contact gives damage to FPC and contact is damaged. It becomes the electrical connection NG.
図 8. FPC 挿入方法 (NG) / Fig.8 FPC insertion (NG)
3. アクチュエータのクローズ方法／To close actuator
アクチュエータの中央部を FPC 挿入方向から水平に、指の腹で押して下さい。
Push the center of actuator to the arrowed direction horizontally with finger cushion
from the FPC inserting direction.
図 9. アクチュエータのクローズ方法 (OK) / Fig.9 To close actuator (OK)
OK
NG
操作部／Operation area
MINIFLEX 175
-
ST
Instruction Manual
Document No.
HIM
-
16036
7/ 13
Confidential C

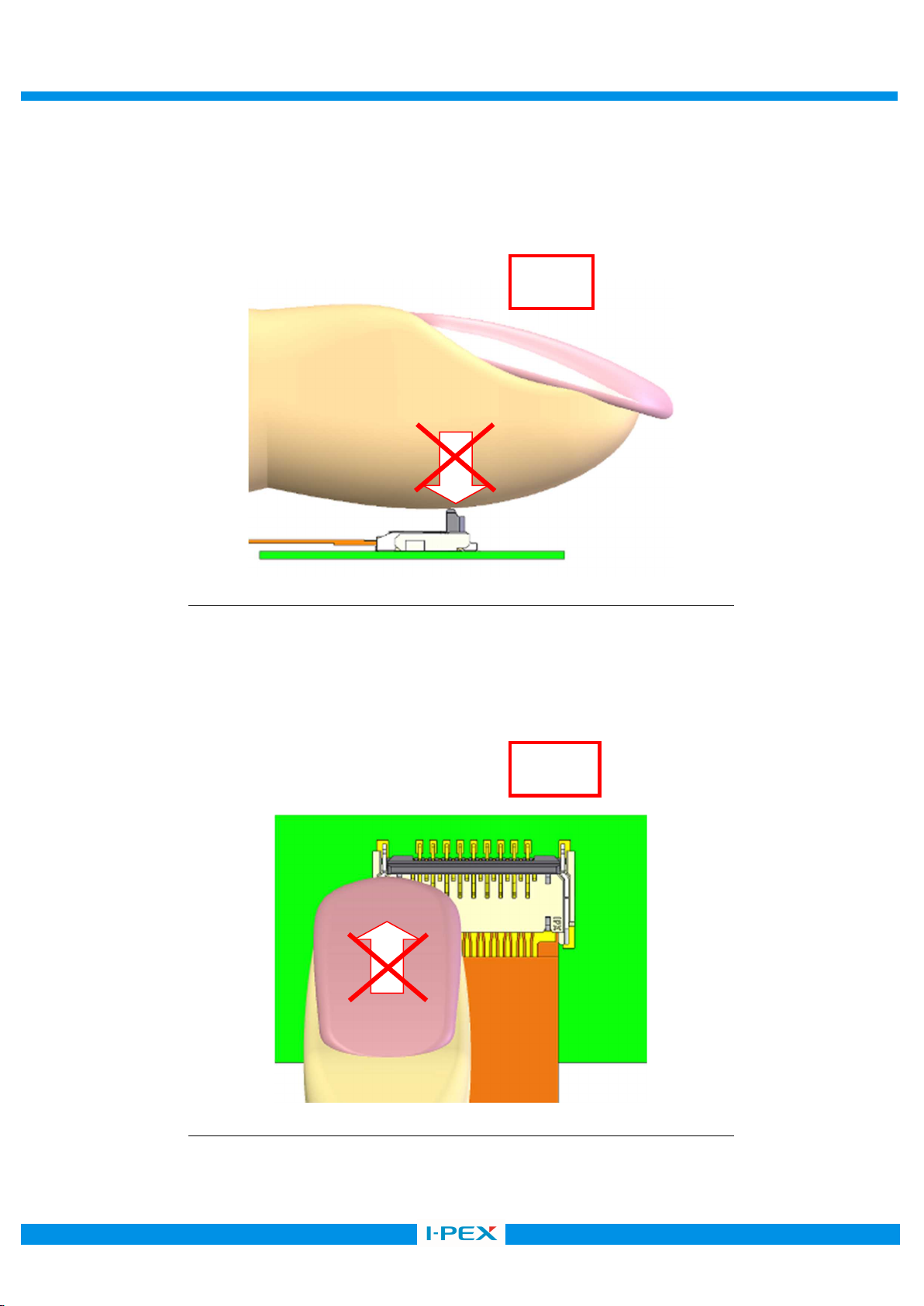

≪注意／Caution≫
・アクチュエータをクローズする際、アクチュエータを上から押さえつけないで下さい。
アクチュエータが破損し、機能を損なう恐れがあります。
Please do not press an actuator from a top.
Actuator is damaged and a function is not satisfied.
図 10. アクチュエータのクローズ方法 (NG) / Fig.10 To close actuator (NG)
・アクチュエータの片端部で操作をしないで下さい。
アクチュエータの破損や不完全クローズ（半クローズ）になる恐れがあります。
Please do not operate side of an actuator.
Actuator is damaged, or it becomes imperfect close.
図 11. アクチュエータのクローズ方法 (NG) / Fig.11 To close actuator (NG)
NG
NG
MINIFLEX 175
-
ST
Instruction Manual
Document No.
HIM
-
16036
8/ 13
Confidential C

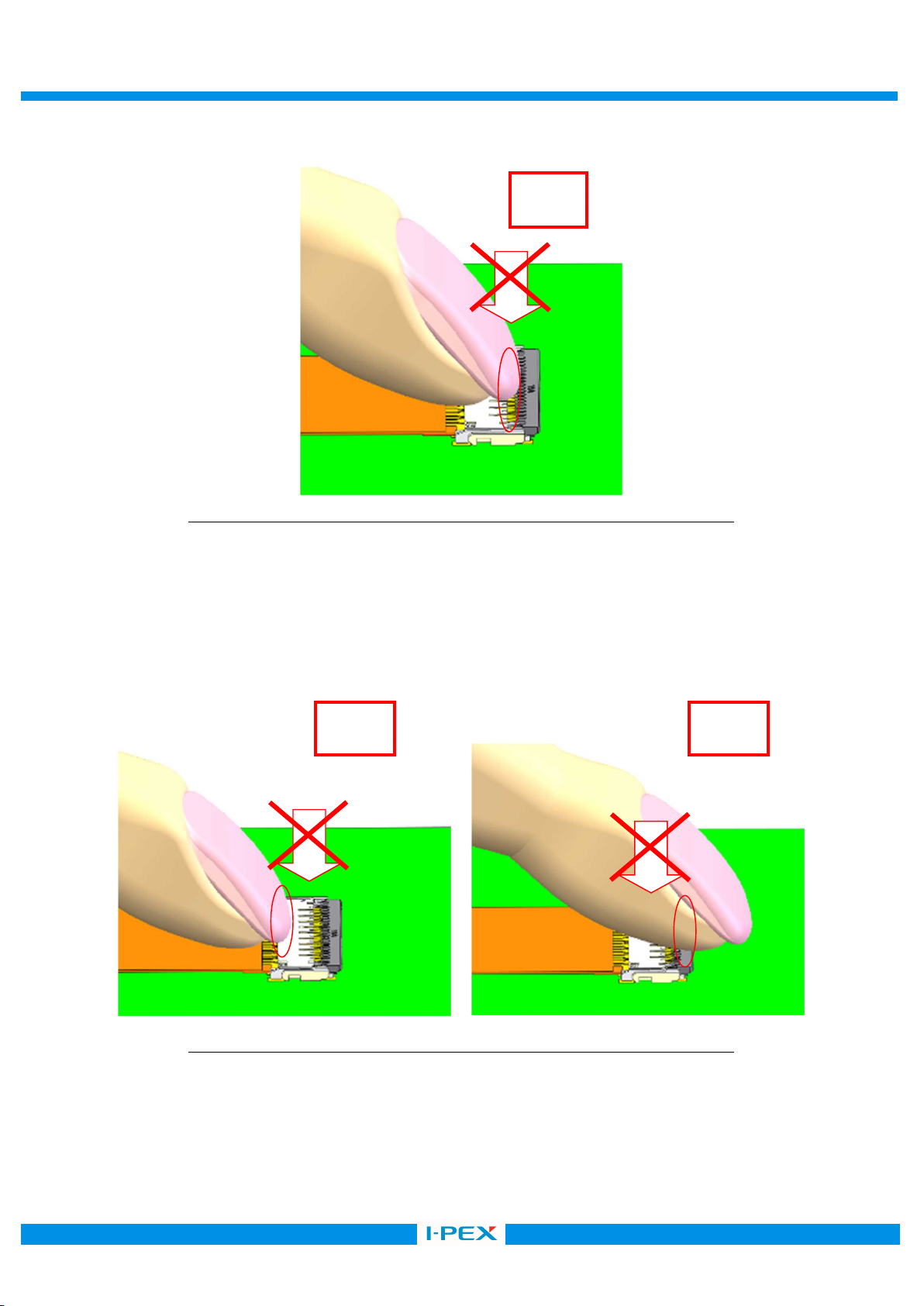

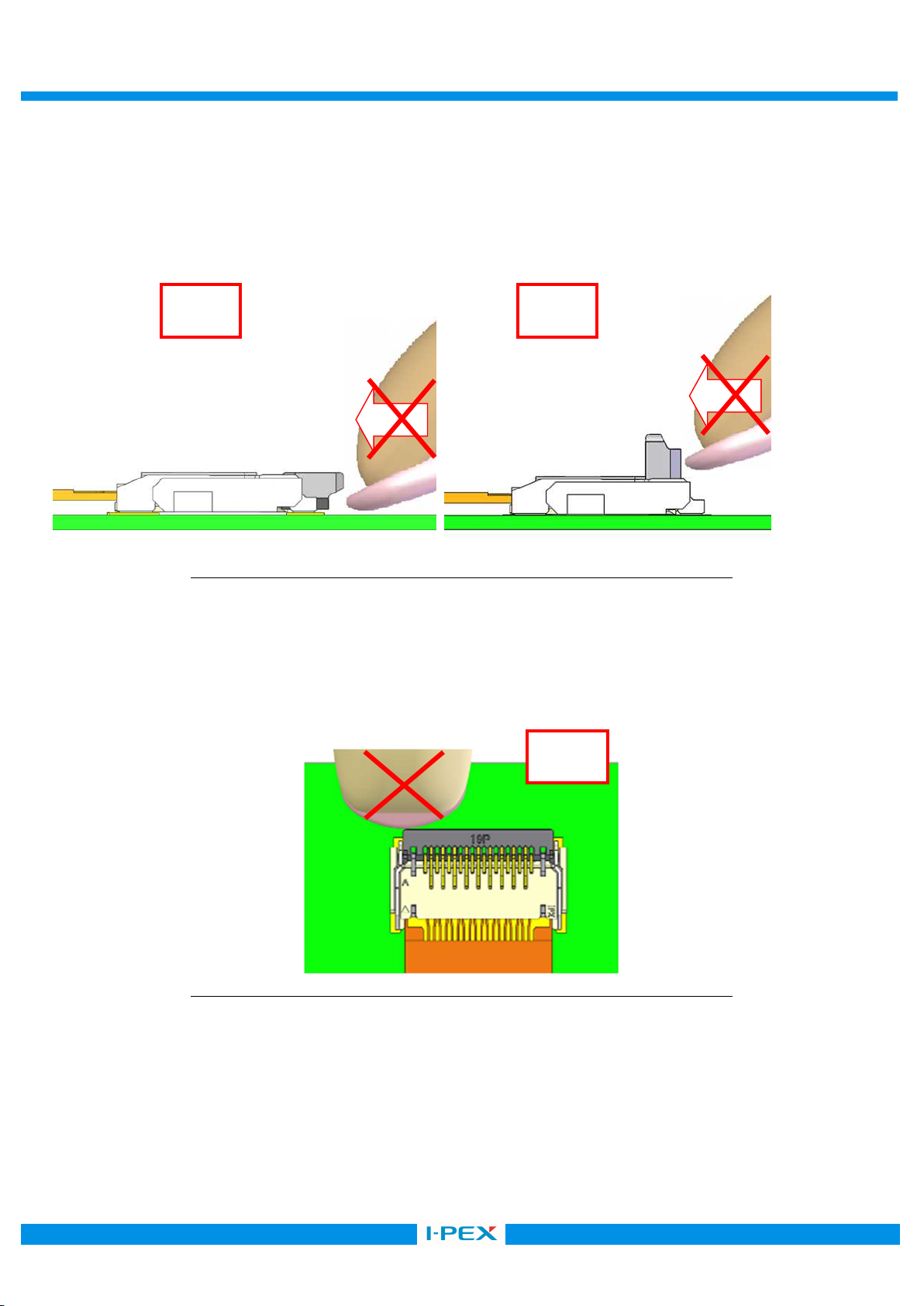

・クローズ後に上面のコンタクトを爪などで押さえつけないで下さい。 コンタクトが変形する恐れがあります。
Please do not press contact on top by a nail etc. after a close actuator. Contacts are damaged.
図 12. アクチュエータのクローズ方法 (NG) / Fig.12 To close actuator (NG)
・クローズ後にハウジング上面やアクチュエータを押さえつけないで下さい。
コネクタ破損や FPC へダメージを与え、導通不良になる恐れがあります。
Please do not press housing on top and actuator after a close actuator.
Connector and FPC are damaged. It becomes the electrical connection NG.
図 13. アクチュエータのクローズ方法 (NG) / Fig.13 To close actuator (NG)
・ピンセット等の鋭利な工具を使用して操作しないで下さい。 コネクタを傷つける恐れがあります。
Please do not operate it using a sharp tool. (For example, tweezers) Connector is damaged.
NG
NG NG
MINIFLEX 175
-
ST
Instruction Manual
Document No.
HIM
-
16036
9/ 13
Confidential C

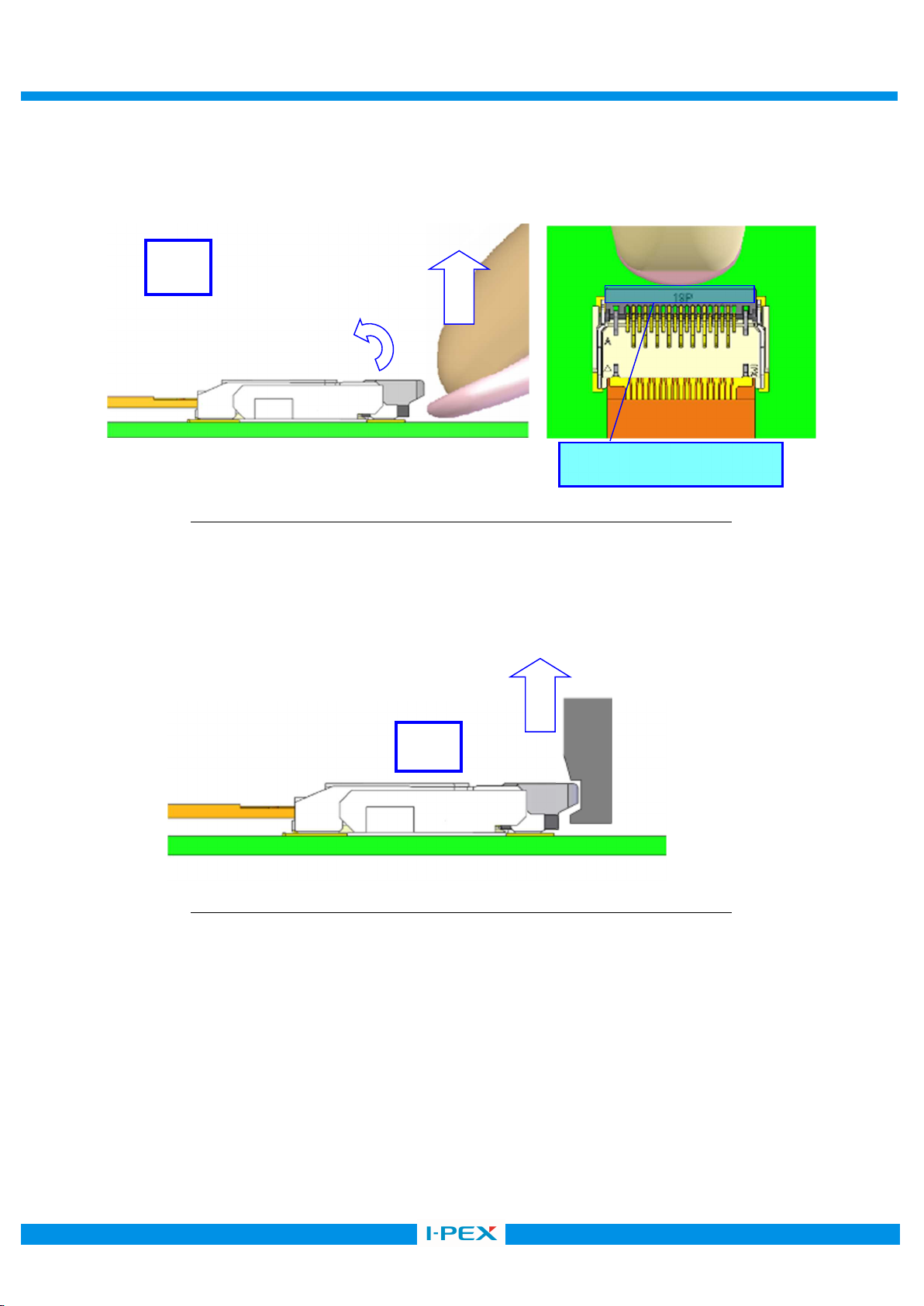

4. アクチュエータの解除方法／To release actuator
アクチュエータの中央部を上に軽く跳ね上げる様に引き上げて下さい。
Raise the center of actuator upwards lightly.
図 14. アクチュエータの解除方法 (OK) / Fig.14 To release actuator (OK)
解除操作が困難な場合は、下記のような JIG を使用し、アクチュエータの中央部を上に軽く跳ね上げる様に引き上げて下さい。
When release actuator is difficult, raise the center of actuator upwards lightly using the following JIG.
図 15. アクチュエータの解除方法 (OK) / Fig.15 To release actuator (OK)
OK
操作部／Operation area
OK
MINIFLEX 175
-
ST
Instruction Manual
Document No.
HIM
-
16036
10 / 13
Confidential C
≪注意／Caution≫
・アクチュエータを解除する際、FPC 嵌合側に押さえつけないで下さい。
アクチュエータの破損やコンタクトの変形が発生する恐れがあります。
Please do not press to the direction of FPC mating side.
Actuator and contacts are damaged.
図 16. アクチュエータの解除方法 (NG) / Fig.16 To release actuator (NG)
・アクチュエータの片端部で操作をしないで下さい。
アクチュエータが破損する恐れがあります。
Please do not operate side of an actuator. Actuator is damaged.
図 17. アクチュエータの解除方法 (NG) / Fig.17 To release actuator (NG)
・ピンセット等の鋭利な工具を使用して操作しないで下さい。 コネクタを傷つける恐れがあります。
Please do not operate it using a sharp tool. (For example, tweezers) Connector is damaged.
NG NG
NG
