Johnson Controls VP140 L Series Manuale utente

VP140 1/2 Inch to 1-1/4 Inch (DN15-DN32)

Pressure Independent Control Valve - Rotary

Installation Instructions

P/N 14-88360-03419, Rev. B

Issued January 2019

Istr. 240B

1P/N 14-88360-03419, Rev. B

Warnings and considerations

Warning: Risk of electric shock

Disconnect the power supply before making electrical connections. Contact with components carrying hazardous voltage

can cause electric shock and may result in severe personal injury or death.

Avertissement : Risque de choc électrique

Coupez l’alimentation électrique avant d’effectuer tout branchement électrique. Le contact avec un composant chargé

électriquement peut provoquer un choc électrique pouvant causer des blessures corporelles graves ou mortelles.

Advertencia: Riesgo de descarga eléctrica

Desconecte el suministro de energía antes de hacer conexiones eléctricas. El contacto con componentes conductores de

tensión peligrosa puede provocar una descarga eléctrica y puede dar lugar a lesiones personales graves o la muerte.

Caution

Johnson Controls, Inc. does not accept any liability for improper or wrong use of this product. Proper water treatment is rec-

ommended; refer to the VDI 2035 Guideline. Furthermore, maximum iron oxide in the water passing through control valve

(PICV) should not exceed 25 mg/Kg (25 ppm). To ensure the main pipework is cleaned appropriately, flushing by-passes

should be used without flushing through the pressure regulator of the Pressure Independent Control Valve.

Attention

Johnson Controls, Inc. ne peut être tenu responsable de l’utilisation inadéquate de ce produit. Le traitement adéquat de

l’eau est recommandé; reportez-vous à la directive VDI 2035. De plus, la teneur en oxyde de fer de l’eau circulant dans

la vanne de régulation indépendante de la pression (PICV) ne devrait pas dépasser 25 mg/kg (25 ppm). Pour s’assurer

que la canalisation principale est bien nettoyée, il est recommandé d’utiliser un dispositif de dérivation afin de rincer la ca-

nalisation sans rincer le régulateur de pression de la vanne de régulation indépendante de la pression.

Precaución

Johnson Controls, Inc. no asume ninguna responsabilidad por el uso inapropiado o incorrecto de este producto.

Se recomienda el tratamiento correcto del agua. Consulte la Guía VDI 2035. Además, el óxido de hierro máximo en el

agua que pasa a través de la válvula de control de presión independiente (Pressure Independent Control Valve, PICV)

no debe superar los 25 mg/kg (25 ppm). Para asegurar la limpieza correcta de la tubería principal, se deben usar by-passes

de purga sin purgar el regulador de presión de la válvula de control de presión independiente.

2P/N 14-88360-03419, Rev. B

Instrucciones de cableado para el técnico

• Todo el cableado cumple con los códigos locales y debe estar a cargo de personal autorizado únicamente.

• Mantenga separado el cableado de alta y baja tensión.

• Cuando use cables de trenzado múltiple, aplique una virola en el extremo del cable.

• Asegúrese de que el suministro de energía de la línea coincida con el suministro de energía que se especifica

en el dispositivo.

• Revise todas las conexiones del cableado antes de aplicar energía al sistema.

Los cables con cortocircuito o mal conectados pueden provocar daños permanentes en el equipo.

Mounting considerations for the technician

All Spring and Non-Spring Actuators ship from the factory in the fully up position. Before mounting the actuator, you must

note the following:

• Ensure that the actuator is free from thermal insulating material.

• Allow a minimum clearance of 3 1/2 inches (89mm) above the actuator body.

• If the actuator was powered before mounting on the valve, you must return the actuator to its original open position

before proceeding.

• The actuator must be independently mounted in a vertical or horizontal position.

Instructions d’installation pour le technicien

Tous les actionneurs à ressort ou sans ressort sont livrés en position complètement relevée. Avant d’installer l’actionneur,

veuillez vous assurer :

• que le matériau d’isolation thermique a été retiré de l’actionneur;

• qu’il existe un dégagement de 89 mm (3 1/2 po) au-dessus du corps de l’actionneur;

• que l’actionneur a été remis à sa position d’origine s’il avait été mis sous tension avant d’être installé sur la vanne; et

• que l’actionneur est installé à la position verticale ou horizontale de façon indépendante.

Consideraciones de montaje para el técnico

Todos los accionadores con y sin resorte se entregan de fábrica en la posición totalmente hacia arriba. Antes de montar el

accionador, debe tener en cuenta lo siguiente:

• Asegúrese de que el accionador esté libre de material aislante térmico.

• Deje una distancia mínima de 3 1/2 pulg (89 mm) por encima del cuerpo del accionador.

•Si el accionador se encendió antes de montar la válvula, debe volver a ponerlo en su posición abierta original antes

de continuar.

•El accionador se debe montar de forma independiente en posición vertical u horizontal.

Wiring instructions for the technician

• All wiring conforms to local codes and must be carried out by authorized personnel only.

• Keep high and low voltage wiring separated.

• When using multi-stranded wire apply a cable ferrule to the cable end.

• Make sure that the line power supply is in accordance with the power supply specified on the device.

• Check all wiring connections before applying power to the system.

• Short-circuited or improperly connected wires may result in permanent damage to the equipment.

Instructions de câblage pour le technicien

• Tous les câblages doivent se conformer aux codes locaux et être effectués par un technicien autorisé.

• Le câblage haute tension et le câblage basse tension doivent être séparés.

• Lorsqu’un câble à faisceaux torsadés est utilisé, installez une bague à l’extrémité du câble.

• Assurez-vous que la source d’alimentation électrique correspond à l’alimentation spécifiée sur l’appareil.

• Vérifiez tous les raccordements avant de mettre l’appareil sous tension.

• Tout court-circuit ou câble incorrectement branché pourrait endommager l’équipement de façon permanente.

3P/N 14-88360-03419, Rev. B

For additional installation information and technical specifications, refer to the appropriate document:

• VA9104-xGA-2S Series Electric Non-Spring Return Valve Actuators Installation Instructions Part No. 14-1336-15

• VA9203-AGx-2Z Series On/Off and Floating Point Electric Spring Return Valve Actuators Installation Instructions Part

No. 14-1380-8

• VA9203-GGx-xx Series Proportional Electric Spring Return Valve Actuators Installation Instructions Part No. 14-1380-

Maintenance and cleaning

During valve cleaning operations, use a damp cloth. Do not use any detergent or chemical product that may seriously dam-

age or compromise the proper functioning and reliability of the valve.

Entretien et nettoyage

Utilisez un linge humide pour nettoyer la vanne. N’utilisez aucun détergent ou produit chimique pouvant endommager la

vanne ou nuire à son bon fonctionnement.

Mantenimiento y limpieza

Durante las operaciones de limpieza de las válvulas, utilice un paño húmedo. No use ningún detergente ni producto químico

que pueda dañar gravemente la válvula o perjudicar el funcionamiento adecuado y la fiabilidad del componente.

Dimensions

Table 1: VP140 Lxx and VP140 Mxx dimensions in. (mm)

Valve Size A B C D E

VP140LCA 1/2” DN15 2.4 (62) 2.9 (73) 0.8 (20) 6 (142) 6.2 (158)

VP140LCB 1/2” DN15 2.4 (62) 2.9 (73) 0.8 (20) 6 (142) 6.2 (158)

VP140LAJ 1/2” DN15 2.4 (62) 2.9 (73) 0.8 (20) 6 (142) 6.2 (158)

VP140MAG 3/4” DN20 2.4 (62) 2.9 (73) 0.8 (20) 6 (142) 6.2 (158)

3/4” DN20 2.4 (62) 2.9 (73) 0.8 (20) 6 (142) 6.2 (158)

E E

4P/N 14-88360-03419, Rev. B

Table 2: VP140 Mxx, VP140 Nxx, VP140 Pxx dimensions in. (mm)

Valve Size A B C D E F

VP140MAU 3/4” DN20 3.2 (80) 3.9 (98) 1 (27) 7.7 (195) 0.8 (20) 9.3 (235)

VP140NAU 1” DN25 3.2 (80) 3.9 (98) 1 (27) 7.7 (195) 0.9 (25) 9.6 (244)

VP140NAW 1” DN25 3.2 (80) 3.9 (98) 1 (27) 7.7 (195) 0.9 (25) 9.6 (244)

VP140PAY 1-1/4” DN32 3.2 (80) 3.9 (98) 1 (27) 7.7 (195) 1.5 (37) 10.59 (269)

VP140PCD 1-1/4” DN32 3.2 (80) 3.9 (98) 1 (27) 7.7 (195) 1.5 (37) 10.59 (269)

5P/N 14-88360-03419, Rev. B

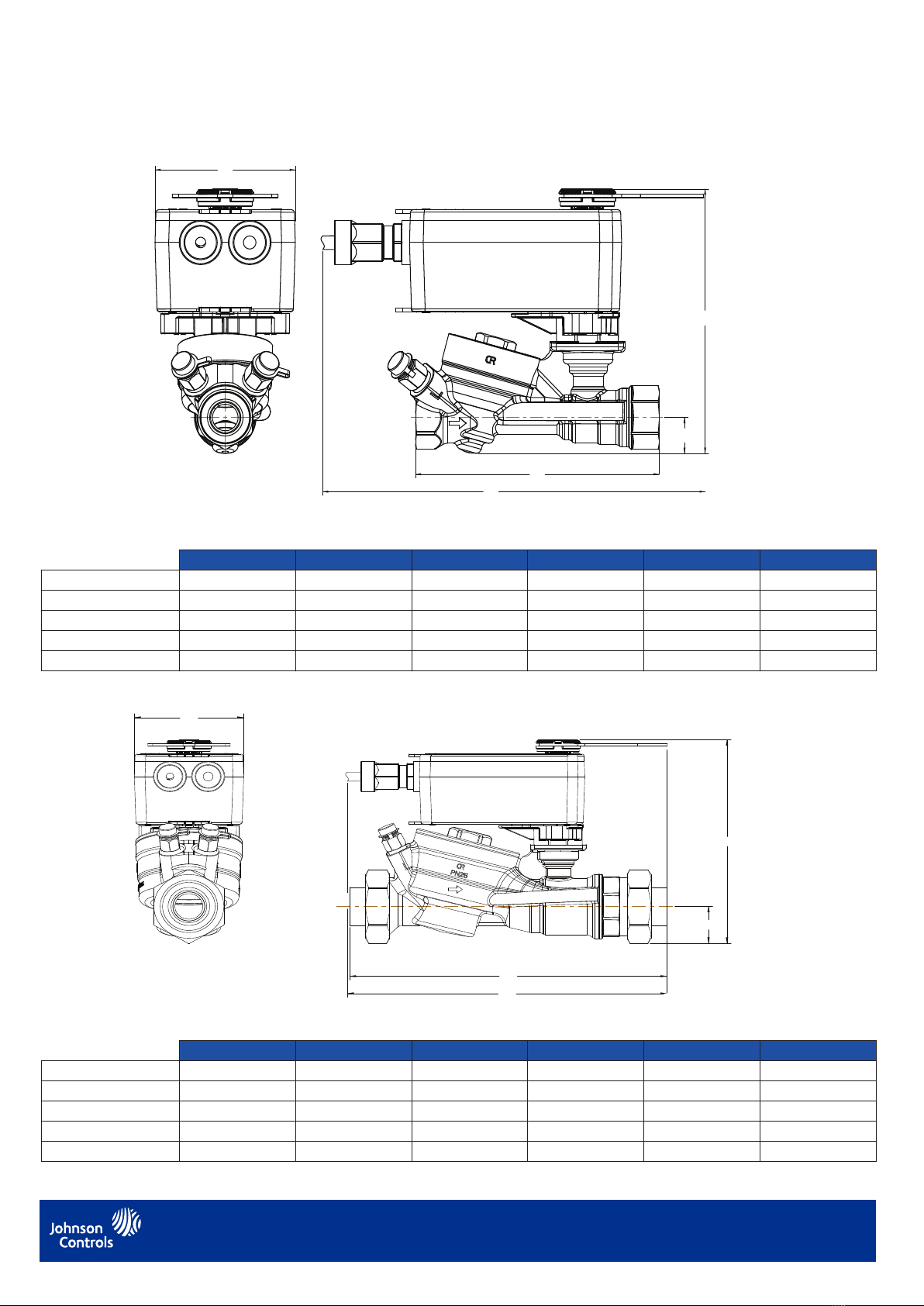

Table 3: VP140 Lxx and VP140 Mxx with VA-9104 Series Actuator assembled in. (mm)

Table 4: VP140 Mxx, VP140 Nxx and VP140 Pxx with VA-9104 Series Actuator assembled in. (mm)

Valve Size A B C D E

VP140LCA+9A4xxx 1/2”” DN15 5.2 (133) 1 (20) 5.6 (142) 6.2 (158) 2.9 (75)

VP140LCB+9A4xxx 1/2” DN15 5.2 (133) 1 (20) 5.6 (142) 6.2 (158) 2.9 (75)

VP140LAJ+9A4xxx 1/2” DN15 5.2 (133) 1 (20) 5.6 (142) 6.2 (158) 2.9 (75)

VP140MAG+9A4xxx 3/4” DN20 5.2 (133) 1 (20) 5.6 (142) 6.2 (158) 2.9 (75)

VP140MCC+9A4xxx 3/4” DN20 5.2 (133) 1 (20) 5.6 (142) 6.2 (158) 2.9 (75)

Valve Size A B C D E

VP140MAU+9A4xxx 3/4” DN20 6 (151) 1.2 (30) 8.5 (217) 9.4 (238) 3.2 (80)

VP140NAU+9A4xxx 1” DN25 6 (151) 1.2 (30) 8.5 (217) 9.4 (238) 3.2 (80)

VP140NAW+9A4xxx 1” DN25 6 (151) 1.2 (30) 8.7 (220) 9.6 (245) 3.2 (80)

VP140PAY+9A4xxx 1-1/4” DN32 6 (151) 1.2 (30) 9.2 (233) 10.7 (271) 3.2 (80)

VP140PCD+9A4xxx 1-1/4” DN32 6 (151) 1.2 (30) 9.2 (233) 10.7 (271) 3.2 (80)

6P/N 14-88360-03419, Rev. B

Table 5: VP140 Lxx, VP140 Nxx, and VP140 Pxx with VA-9203 Series Actuator assembled in. (mm)

Table 6: VP140MAU, VP140Nxx, and VP140 Pxx with VA-9203 Series Actuator assembled in. (mm)

Valve Size A B C D E

VP140LCA+923xxx 1/2” DN20 6 (149) 0.8 (20) 5.6 (142) 8.7 (220) 3.2 (82)

VP140LCB+923xxx 1/2” DN25 6 (149) 0.8 (20) 5.6 (142) 8.7 (220) 3.2 (82)

VP140LAJ+923xxx 1/2” DN25 6 (149) 0.8 (20) 5.6 (142) 8.7 (220) 3.2 (82)

VP140MAG+923xxx 3/4” DN32 6 (149) 0.8 (20) 5.6 (142) 8.7 (220) 3.2 (82)

VP140MCC+923xxx 3/4” DN32 6 (149) 0.8 (20) 5.6 (142) 8.7 (220) 3.2 (82)

Valve Size A B C D E

VP140MAU+923xxx 3/4” DN20 6.6 (167) 1.2 (30) 9.4 (238) 9.2 (234) 3.2 (82)

VP140NAU+923xxx 1” DN25 6.6 (167) 1.2 (30) 9.4 (238) 9.2 (234) 3.2 (82)

VP140NAW+923xxx 1” DN25 6.6 (167) 1.2 (30) 9.6 (245) 9.8 (249) 3.2 (82)

VP140PAY+923xxx 1-1/4” DN32 6.6 (167) 1.2 (30) 10.7 (271) 10 (256) 3.2 (82)

VP140PCD+923xxx 1-1/4” DN32 6.6 (167) 1.2 (30) 10.7 (271) 10 (256) 3.2 (82)

7P/N 14-88360-03419, Rev. B

Flow direction | Sens du débit | Dirección del flujo

The following diagram illustrates the flow direction. Use this diagram as a guide on how to attach the actuator. If flow reversal

is possible, mount a a non-return valve. See Table 10 for the minimum differential pressure required.

Le diagramme ci-dessous illustre le sens du débit. Reportez-vous à ce diagramme pour l’installation de l’actionneur. S’il est

possible de renverser le débit, installez un clapet antiretour. Consultez le Table 6 pour connaître la pression différentielle

minimale requise.

En el siguiente diagrama, se muestra la dirección del flujo. Use este diagrama como una guía sobre cómo conectar el ac-

cionador. Si el retorno del flujo es posible, instale una válvula de no retorno. Consulte la Tabla 6 para conocer la presión

diferencial mínima requerida.

CAUTION: Mounting in the wrong direction may damage the system and the valve.

ATTENTION : Installer la vanne dans le mauvais sens pourrait endommager le système et la vanne.

PRECAUCIÓN: El montaje en la dirección incorrecta puede dañar el sistema y la válvula.

8P/N 14-88360-03419, Rev. B

Flow rate settings

Table 7: VP140Lxx

Table 8: VP140Mxx

Table 9: VP140Nxx and Pxx

VP140 LCA VP140 LCB VP140 LAJ

Pre-Setting Flow

GPM

Flow

l/h

Flow

GPM

Flow

l/h

Flow

GPM

Flow

l/h

100% 1.6 360 3.0 700 4.4 1000

90% 0.9 210 2.5 563 4.2 960

80% 0.5 114 1.5 341 3.7 845

70% 0.3 75 1.0 207 3.2 737

60% 0.2 53 0.7 153 2.5 570

50% 0.16 36 0.4 98 1.7 380

40% 0.07 15 0.3 74 1.0 232

30% 0.02 4 0.2 39 0.6 132

20% -- -- -- -- 0.1 23

10% -- -- -- -- -- --

VP14MAG VP140MCC VP140MAU

Pre-Setting Flow

GPM

Flow

l/h

Flow

GPM

Flow

l/h

Flow

GPM

Flow

l/h

100% 3.4 780 5.0 1,150 9.7 2,200

90% 2.8 626 4.9 1,122 7.1 1,615

80% 1.7 286 4.5 1,032 4.5 1,015

70% 1.0 215 3.5 805 2.9 647

60% 0.7 153 2.5 561 2.2 508

50% 0.6 129 1.4 323 1.6 372

40% 0.4 93 0.6 141 0.9 213

30% 0.2 53 0.04 9 0.5 121

20% -- -- -- -- 0.2 44

10% -- -- -- -- -- --

VP140NAU VP140NAW VP140PAY VP140PCD

Pre-Setting Flow

GPM

Flow

l/h

Flow

GPM

Flow

l/h

Flow

GPM

Flow

l/h

Flow

GPM

Flow

l/h

100% 9.7 2,200 11.9 2,700 13.2 3,000 17.6 4,000

90% 7.1 1,615 8.7 1,978 10.5 2,383 15.9 3.621

80% 4.5 1,015 5.4 1,237 7.3 1,654 14.2 3,220

70% 2.9 647 3.5 795 4.5 1,017 11.4 2,594

60% 2.2 508 2.7 623 2.8 642 8.2 1,853

50% 1.6 372 2.0 456 2.0 445 4.5 1,088

40% 0.9 213 1.1 257 1.3 288 2.2 510

30% 0.5 121 0.6 144 0.7 162 0.7 147

20% 0.2 44 0.2 54 0.3 76 0.2 47

10% -- -- -- -- -- -- -- --

9P/N 14-88360-03419, Rev. B

Measuring differential pressure | Mesure de la pression différentielle |Medición de

la presión diferencial

To ensure that the valve is working in the operating range, measure the differential gauge across the valve. The valve is in

the operating range if the value at P1-P2 (ΔP) is higher than the start up value. If the ΔP measured value is lower than the

start up value, then the valve works as a fixed orifice valve. Use the following table as reference for minimum differential

pressure requirements.

Pour vous assurer que la vanne fonctionne dans la plage de fonctionnement, relevez la pression indiquée sur le manomètre

différentiel de la vanne. La vanne fonctionne dans la plage de fonctionnement si la valeur de P1-P2 (ΔP) est plus élevée

que la valeur de mise en service. Si la mesure de ΔP est inférieure à la valeur de mise en service, cela signifie que la vanne

fonctionne comme une vanne à orifice fixe. Consultez le tableau suivant pour connaître la pression différentielle minimale

requise.

Para asegurarse de que la válvula funcione en el rango de funcionamiento, mida el ancho diferencial a través de la válvula.

Si el valor en P1-P2 (ΔP) es superior al valor de arranque, la válvula se encuentra en el rango de funcionamiento.

Si el valor ΔP medido es inferior al valor de arranque, entonces la válvula funciona como una válvula de orificio fijo.

Use la siguiente tabla como referencia para conocer los requisitos de presión diferencial mínima.

Q≠CONST Q=CONST

START-UP

PRESSURE

HYSTERESIS

P1 - P2

Table 10: Minimum differential pressure

Product codes Start-up ΔP

VP140Lxx

VP140LCA 2.90 psi, 20 kPa

VP140LCB 2.90 psi, 20 kPa

VP140LAJ 2.90 psi, 20 kPa

VP140 Mxx

VP140MAG 3.63 psi, 25 kPa

VP140MCC 3.63 psi, 25 kPa

VP140MAU 4.35 psi, 30 kPa

VP140Nxx

VP140NAU 4.35 psi, 30 kPa

VP140NAW 4.35 psi, 30 kPa

VP140Pxx

VP140PAY 4.35 psi, 30 kPa

VP140PCD 4.35 psi, 30 kPa

Questo manuale è adatto per i seguenti modelli

Indice

Altri manuali Johnson Controls Unità di controllo

Johnson Controls

Johnson Controls MP8000 Series Manuale utente

Johnson Controls

Johnson Controls Tyco RV-1A Manuale utente

Johnson Controls

Johnson Controls MS-IOU4710-0U Manuale utente

Johnson Controls

Johnson Controls METASYS TC-9102 Series Manuale di servizio

Johnson Controls

Johnson Controls FX-PCX2721 Manuale utente

Johnson Controls

Johnson Controls System 450 Series Manuale operativo e di manutenzione

Johnson Controls

Johnson Controls PENN P70 Series Manuale

Johnson Controls

Johnson Controls Tyco DV-5a Series Manuale utente

Johnson Controls

Johnson Controls tyco AMD-1 Manuale utente

Johnson Controls

Johnson Controls S300 Series Istruzioni per il montaggio

Johnson Controls

Johnson Controls TYCO DPV-1 Manuale di istruzioni

Johnson Controls

Johnson Controls Tyco PRV-1A Manuale utente

Johnson Controls

Johnson Controls tyco AMD-2 Manuale utente

Johnson Controls

Johnson Controls Mercury 3 Series Manuale

Johnson Controls

Johnson Controls Tyco DV-5a Series Manuale utente

Johnson Controls

Johnson Controls Tyco DV-5a Series Manuale utente

Johnson Controls

Johnson Controls Autocall MX Indoor Isolated Callpoint Manuale utente

Johnson Controls

Johnson Controls LP-FXGPRSU-0 Manuale utente

Johnson Controls

Johnson Controls V46SA Series Manuale utente

Johnson Controls

Johnson Controls A19 Series Manuale utente

Johnson Controls

Johnson Controls C450CCN-2 Manuale utente

Johnson Controls

Johnson Controls S1-TTSCC01 Guida rapida

Johnson Controls

Johnson Controls Tyco RSV-1 Manuale utente

Johnson Controls

Johnson Controls MS-IOM3723 Manuale utente

Manuali Unità di controllo popolari di altre marche

Festo

Festo Compact Performance CP-FB6-E Manuale elenco delle parti

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Manuale utente

JS Automation

JS Automation MPC3034A Manuale utente

JAUDT

JAUDT SW GII 6406 Series Guida rapida

Spektrum

Spektrum Air Module System Manuale utente

BOC Edwards

BOC Edwards Q Series Manuale utente

KHADAS

KHADAS BT Magic Manuale utente

Etherma

Etherma eNEXHO-IL Manuale utente

PMFoundations

PMFoundations Attenuverter Manuale utente

GEA

GEA VARIVENT Manuale utente

Walther Systemtechnik

Walther Systemtechnik VMS-05 Manuale utente

Altronix

Altronix LINQ8PD Istruzioni per il montaggio

Eaton

Eaton Powerware Series Manuale utente

WAGO

WAGO 750-407/040-000 Manuale utente

Sony

Sony CCU-590 Manuale utente

Graco

Graco 25D614 Manuale utente

Task Force Tips

Task Force Tips YE-RF-900 Manuale di programmazione

Shini

Shini SPV-U Series Manuale utente
