KWC F3SV2001 Manuale utente
ZMI_001_2030038979_#SALL_#AQU_#V5.fm / 20.01.23
F3
F3SV2001
2030034414
DE Montage- und Betriebsanleitung Selbstschluss-Wandventil
EN Installation and operating instructions Self-closing valve wall mounted
FR Notice de montage et de mise en service Robinet mural à fermeture automa-
tique
ES Instrucciones de montaje y servicio Válvula de pared con cierre
automático
IT Istruzioni per il montaggio e l'uso
NL Montage- en bedrijfsinstructies Zelfsluitende wandkraan
PL Instrukcja montażu i obsługi Samozamykająca bateria ścienna
SV Monterings- och driftinstruktion
CS Návod pro montáž a provoz
FI Asennus- ja käyttöohje Itsesulkeutuva seinäventtiili
RU Инструкция по монтажу ивводу в
эксплуатацию
ZMI_001_2030038979_#SALL_#AQU_#V5.fm
- 2 -
- 3 -
ZMI_001_2030038979_#SALL_#AQU_#V5.fm
Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
► Before installing flush piping system! ► Vor Installation Rohrleitungen spülen!
► The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
► In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
► Install a revisable sieve on site. ► Bauseits ein revisionsfähiges Sieb
installieren.
Technical data Technische Daten
► Minimum flow pressure 1.0 bar ► Mindestfließdruck 1,0 bar
► Maximum operating pressure 10 bar ► Maximaler Betriebsdruck 10 bar
► Recommended flow pressure 3 bar ► Empfohlener Fließdruck 3 bar
► Volume flow 12 l/min ► Volumenstrom 12 l/min
► Flow duration 5-35 s adjustable ► Fließzeit 5-35 s einstellbar
EN
DE
ZMI_001_2030038979_#SALL_#AQU_#V5.fm
- 4 -
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
► Przed instalacją przepłukać rury! ► Spola igenom rörledningarna före
installation!
► Armaturę należy poddawać regularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
► Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
► Zainstalować sitko nadające się do kontroli. ► Installera en kontrollerbar sil på
monteringsplatsen.
Dane techniczne Tekniska data
► Minimalne ciśnienie przepływu 1,0 bar ► Minsta hydrauliska tryck 1,0 bar
► Maksymalne ciśnienie robocze 10 barów ► Maximalt drifttryck 10 bar
► Zalecane ciśnienie przepływu 3 barów ► Rekommenderat hydrauliskt tryck 3 bar
► Objętościowe natężenie
przepływu 12 l/min
► Volymström 12 l/min
► Czas przepływu 5-35 s z możliwością
ustawienia
► Flyttid 5-35 s inställbar
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
► Rincer les conduites avant d’installer ! ► Před instalací potrubí propláchněte!
► En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
► V závislosti na kvalitě vody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
► Le client doit installer un filtre pouvant faire
l'objet d'une révision.
► Na místě instalace nainstalujte reverzní
sítko.
Données techniques Technické údaje
► Pression dynamique minimale 1,0 bar ► Minimální průtočný tlak 1,0 bar
► Pression de service maximale 10 bars ► Maximální provozní tlak 10 bar
► Pression dynamique recommandée 3 bars ► Doporučený průtočný tlak 3 bar
► Débit volumique 12 l/min ► Průtok 12 l/min
► Durée d'écoulement 5-35 s réglable ► Doba průtoku nastavitelná 5-35 s
PL
SV
FR
CS
- 5 -
ZMI_001_2030038979_#SALL_#AQU_#V5.fm
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta!
► En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
► Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
► El cliente debe instalar un filtro
inspeccionable.
► Asenna rakennukseen puhdistettavissa
oleva sihti.
Datos técnicos Tekniset tiedot
► Presión mínima de flujo 1,0 bar ► Vähimmäisvirtauspaine 1,0 bar
► Presión máxima de servicio 10 bares ► Suurin käyttöpaine 10 bar
► Presión de flujo recomendada 3 bares ► Suositeltava virtauspaine 3bar
► Flujo volumétrico 12 l/min ► Tilavuusvirta 12 l/min
► Tiempo de corriente 5-35 s ajustable ► Juoksuaika 5-35 s säädettävissä
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу в эксплуатацию
Avvertenze importanti Важные указания
► Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!
► Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► Арматуру необходимо регулярно
чистить и обслуживать в зависимости от
качества воды, местных условий и
действующих в месте эксплуатации
предписаний.
► Installare in loco un filtro ispezionabile. ► Установку сетки с доступом для осмотра
обеспечить заказчику.
Specifiche tecniche Технические характеристики
► Pressione idraulica min. 1,0 bar
► Pressione di esercizio max. 10 bar
► Pressione idraulica consigliata 3 bar
► Portata volumetrica 12 l/min
► Durata di flusso impostabile da 5 a 35 s
► Минимальный гидравлический напор
1,0 бар
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
3бар
► Oбъемный расход 12 л/мин
► Время протекания 5-35 сек.
регулируемое
ES
FI
IT
RU
ZMI_001_2030038979_#SALL_#AQU_#V5.fm
- 6 -
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
► Voor installatie buisleidingen spoelen!
► Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
► Monteer op de bouwlocatie een
vervangbare zeef.
Technische gegevens
► Minimale dynamische druk 1,0 bar
► Maximale werkdruk 10 bar
► Aanbevolen dynamische druk 3 bar
► Volumestroom 12 l/min
► Stromingstijd 5-35 s instelbaar
NL
IHClCl
- 7 -
ZMI_001_2030038979_#SALL_#AQU_#V5.fm

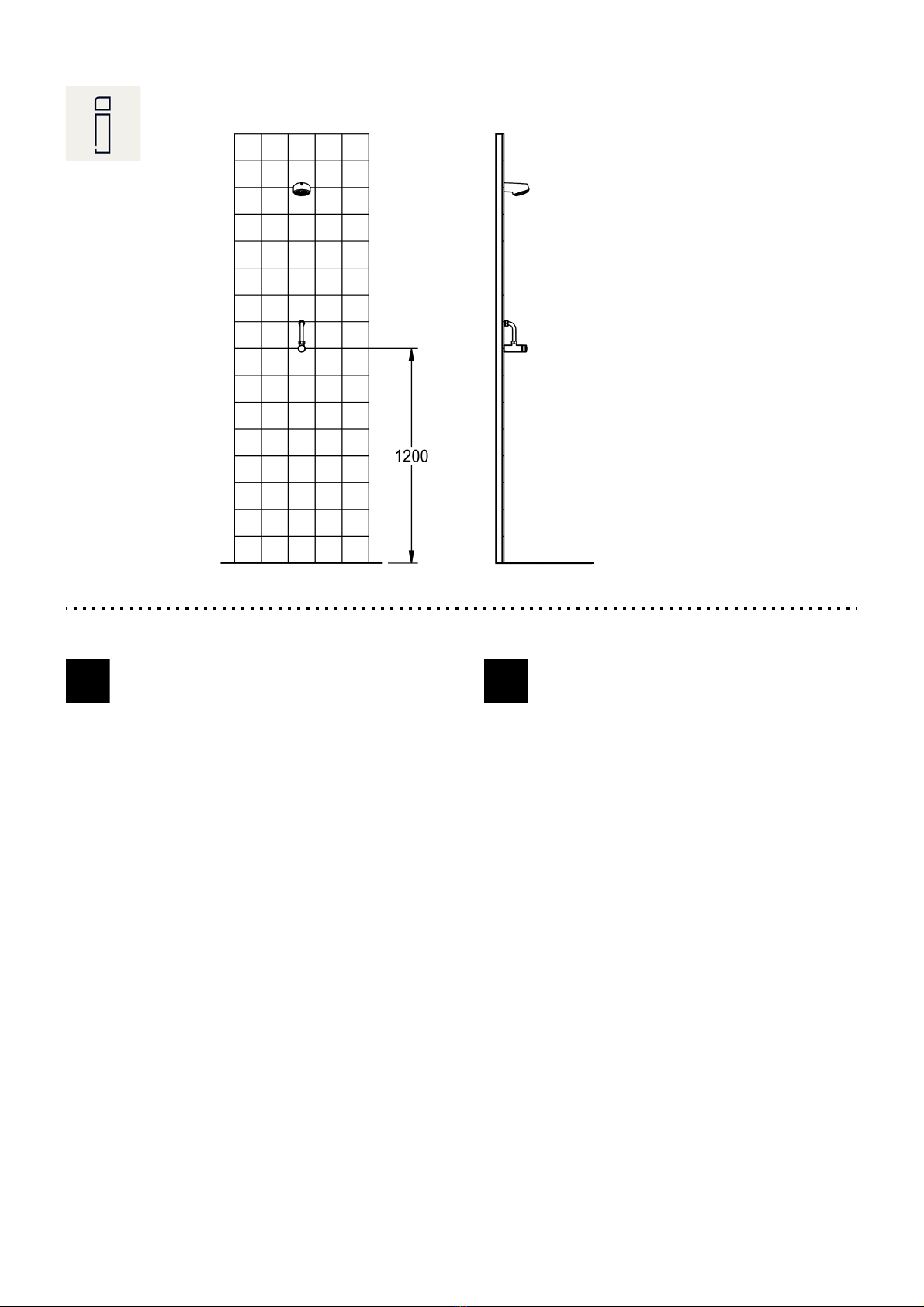

1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL Montaż FI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
EN 1Red ES 1Rojo PL 1 Czerwony FI 1 Punainen
2 Blue 2 Azul 2 Niebieski 2 Sininen
DE 1Rot IT 1Rosso SV 1Röd RU 1красный
2 Blau 2 Blu 2 Blå 2 голубой
FR 1 Rouge NL 1Rood CS 1 Červený
2 Bleu 2 Blauw 2 Modrý
3mm
24 mm
1 32
1 2
Red Blue
4
ZMI_001_2030038979_#SALL_#AQU_#V5.fm
- 8 -
2. Funktion
EN Function NL Werking CS Funkce
FR Fonctionnement PL Funkcja FI Toiminto
ES Función SV Funktion RU Функционирование
IT Funzionamento
1 2
- 9 -
ZMI_001_2030038979_#SALL_#AQU_#V5.fm
3. Fließzeit einstellen
EN Adjust flow duration NL Stromingstijd instellen CS Nastavit dobu průtoku
FR Régler la durée d'écoulement PL Ustawić czas przepływu FI Aseta virtausaika
ES Ajustar el tiempo de flujo SV Ställa in flytförmĺgan RU Регулировка времени истечения
IT Impostazione della durata di flusso
3mm
1 2
1.1
1.2
3
5-35 s
ZMI_001_2030038979_#SALL_#AQU_#V5.fm
- 10 -

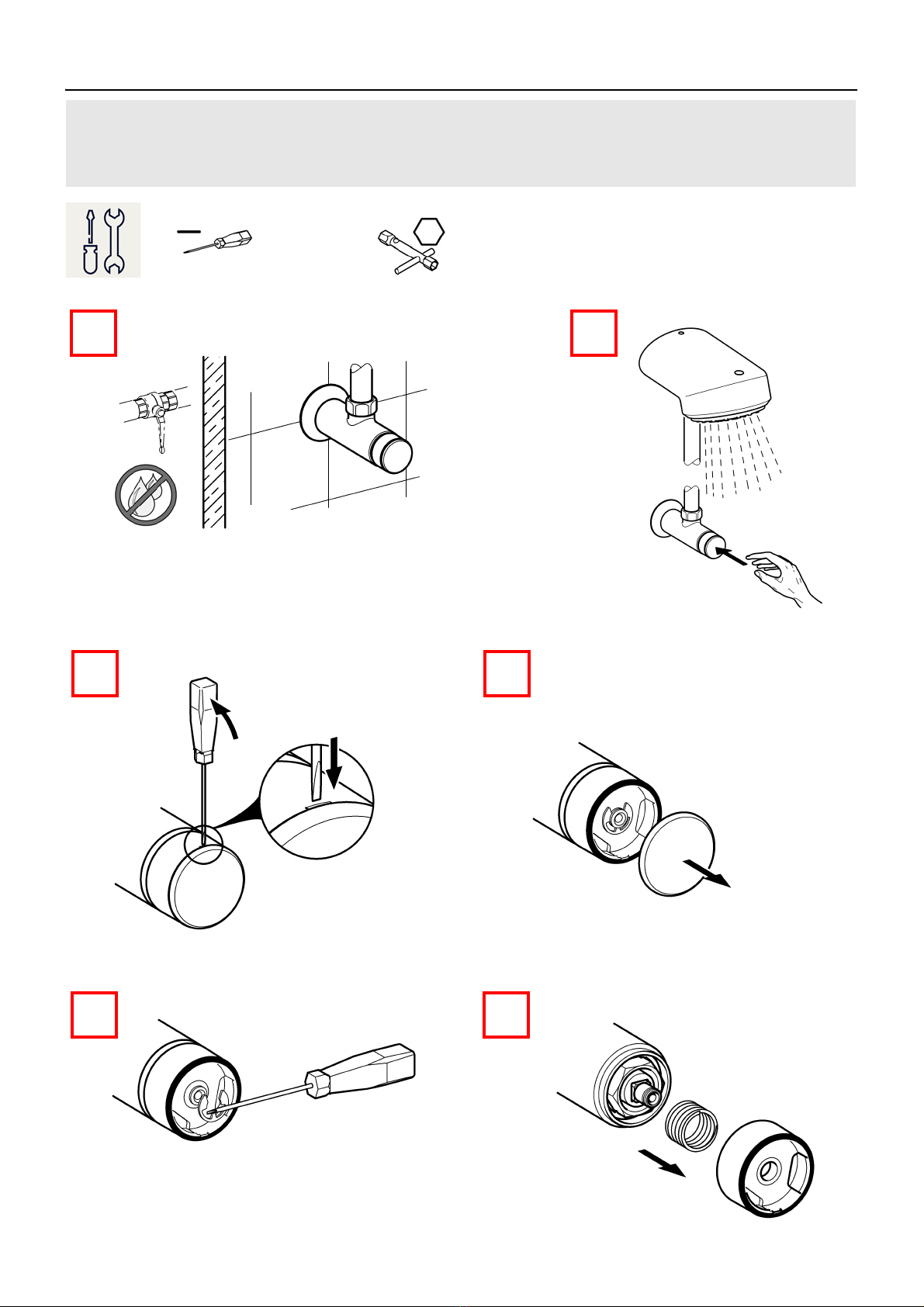

4. Funktionsteil wechseln
EN Remove functional part NL Functie-element demonteren CS Demontovat funkčí díl
FR Démonter l'élément fonctionnel PL Wymontować element funkcjonalny FI Kunnossapito
ES Desmontar la pieza funcional SV Bygga ut funktionsdelen RU Демонтаж функциональной
детали
IT Smontaggio dell'elemento funzionale
3mm 22 mm
1 2
3 4
3.1
3.2
5 6
