LaserLiner DistanceMaster Compact Pro Manuale utente

DistanceMaster Compact Pro

Laser

650 nm

SPEED

SHUTTER

360°

ANGLE

FUNCTION

Laser

2 x Typ AAA / LR03

1,5V / Alkaline

DistanceMaster Compact Pro

x· y =m2

x· y· z= m3

Laserstrahlung!

Nicht in den Strahl blicken!

Laser Klasse 2

< 1 mW · 650 nm

EN 60825-1:2014

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garan-

tie- und Zusatzhinweise“ sowie die aktuellen Informationen und

Hinweise im Internet-Link am Ende dieser Anleitung vollständig

durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese

Unterlage ist aufzubewahren und bei Weitergabe des Gerätes

mitzugeben.

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.

Vor Kindern unzugänglich aufbewahren.

– Umbauten oder Veränderungen am Gerät sind nicht gestattet,

dabei erlischt die Zulassung und die Sicherheitsspezikation.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

– Das Gerät darf nicht mehr verwendet werden, wenn eine oder

mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

– Bitte beachten Sie die Sicherheitshinweise von lokalen bzw.

nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

– Achtung: Nicht in den direkten oder reektierten Strahl blicken.

– Den Laserstrahl nicht auf Personen richten.

– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst

zu schließen und der Kopf sofort aus dem Strahl zu bewegen.

– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.

– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit

optischen Geräten (Lupe, Mikroskop, Fernglas, ...).

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-

magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein,

welche durch die RED-Richtlinie 2014/53/EU abgedeckt wird.

Funktion / Verwendung

Laser-Entfernungsmesser mit Farbdisplay

– Messen von Längen, Flächen und Volumen

– Bluetooth®*-Schnittstelle zur Übertragung der Messdaten

– Funktion zur Winkelmessung

– Min/Max-Funktion zur Bestimmung von diagonalen,

waagerechten und senkrechten Strecken

DistanceMaster Compact Pro

4.658m

11.237m

52.342m

30.0°

DISPLAY:

aAnzeige Länge / Fläche / Volumen /

Winkelfunktion 1 + 2 + 3

bBluetooth®*-Funktion

cFehlfunktion / Service erforderlich

dSpeicher

eBluetooth®*-Funktion aktiviert

fBatteriesymbol

gMesswert Winkelfunktion

hZwischenwerte / min/max-Werte

iMesswerte / Messergebnisse

Einheit m / ft / inch / _‘ _“

jmin/max-Dauermessung

kMessebene (Referenz)

hinten / vorne

lDas Balkendiagramm zeigt an,

wie gut die Reflexionsfläche zur

Messung geeignet ist. Das ist

besonders hilfreich bei Mess-

ungen auf weite Entfernungen,

dunklen Oberflächen oder bei

hellem Umgebungslicht.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,

an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern,

sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder

Störung von und durch elektronische Geräte ist gegeben.

– Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen

elektromagnetischen Wechselfeldern kann die Messgenauigkeit beein-

usst werden.

Sicherheitshinweise

Umgang mit RF-Funkstrahlung

– Das Messgerät ist mit einer Funkschnittstelle ausgestattet.

– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-

magnetische Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie

2014/53/EU ein.

– Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp

DistanceMaster Compact Pro den wesentlichen Anforderungen und

sonstigen Bestimmungen der europäischen Richtlinie für Funkanla-

gen

(Radio Equipment Richtlinie) 2014/53/EU (RED) entspricht. Der

vollständige

Text der EU-Konformitätserklärung ist unter der folgenden

Internetadresse verfügbar: http://laserliner.com/info?an=ACH

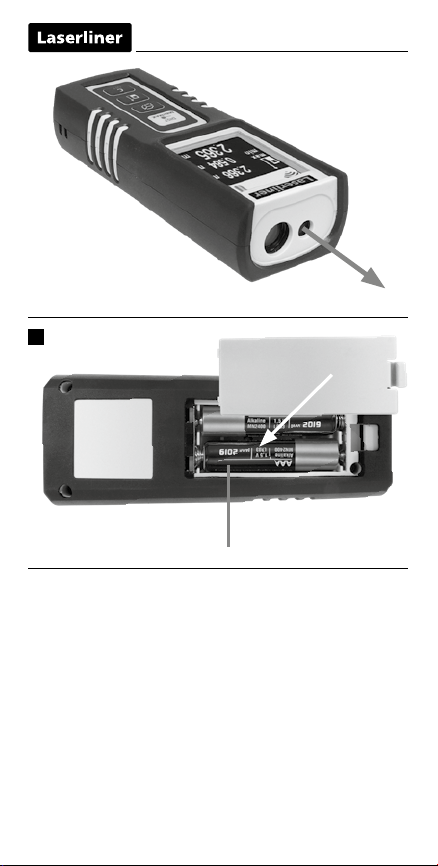

Einsetzen der Batterien (siehe Abbildung A)

Das Batteriefach öffnen und Batterien gemäß den Installationssymbolen

einlegen. Dabei auf korrekte Polarität achten.

1x 2x 3x 4x 5x

1x 1 sec

Messfunktionen umschalten:

Länge Fläche Volumen Winkelfunktion

(Gerät an) 1 2 3

3 sec

1 sec

2x 3x

Einschalten, Messen und Ausschalten:

Gerät an Laser an Messen Gerät aus

3 sec

1 sec

Löschen des letzten

Messwertes:

Messeinheit umschalten:

m / ft / inch / _‘ _“

Messebene (Referenz) umschalten:

hinten (Gerät an) vorne

TASTATUR:

1. AN / Messen /

min/max-Dauermessung

2. Länge / Fläche / Volumen /

Winkelfunktion 1 + 2 + 3 /

Bluetooth®*-Funktion / Speicher

3. Messebene (Referenz)

hinten / vorne /

Messeinheit m / ft / inch / _‘ _“ /

Bluetooth®*-Funktion aktivieren

4. AUS / Löschen der letzten

Messwerte

* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.

DistanceMaster Compact Pro

1 sec

2x 3x

1x 2x 4x3x

Längenmessung:

Gerät an Laser an Messung

Flächenmessung:

Fläche Laser an 1. Messung Laser an 2. Messung

1x 2x 6x4x3x 5x

Volumenmessung:

Volumen 1. Messung 2. Messung 3. Messung

1x 2x

Winkelfunktion 1:

Winkelfunktion 1 Messung

Ergebnisse

Die Messergebnisse werden durch den 360° Neigungssensor automatisch

ermittelt.

1x 2x 3x 4x

Winkelfunktion 2:

Winkelfunktion 2 1. Messung 2. Messung

Ergebnis

Höhe

Das Messergebnis wird durch den 360° Neigungssensor ermittelt.

1x 2x

1 sec 1 sec

* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.

Datenübertragung

Der Laser-Entfernungsmesser verfügt über eine Bluetooth®*-Funktion, die

die Datenübertragung mittels Funktechnik zu mobilen Endgeräten mit

Bluetooth®*-Schnittstelle erlaubt (z.B. Smartphone, Tablet).

Die Systemvoraussetzung für eine Bluetooth®*-Verbindung finden Sie

unter http://laserliner.com/info?an=ble

Das Gerät kann eine Bluetooth®*-Verbindung mit Bluetooth 4.0 kompa-

tiblen Endgeräten aufbauen.

Die Reichweite ist auf max. 10 m Entfernung vom Endgerät ausgelegt

und hängt stark von den Umgebungsbedingungen, wie z.B. der Dicke

und Zusammensetzung von Wänden, Funkstörquellen, sowie den

Sende-/Empfangseigenschaften des Endgerätes, ab.

Bluetooth®*aktivieren / deaktivieren:

Bluetooth®* aktivieren deaktivieren

Das Bluetooth®*-Symbol erscheint nach Aktivierung im Display (e).

Bei aktiver Funktion kann sich ein mobiles Endgerät mittels einer App

mit dem Messgerät verbinden.

* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.

1x 2x

3 sec

min/max-Dauermessung:

3 sec. drücken, Beenden

dann Taste loslassen

Das LC-Display zeigt den größten Wert (max), den kleinsten Wert (min)

und den aktuellen Wert an.

1x 2x 3x 4x

Winkelfunktion 3:

Winkelfunktion 3 1. Messung 2. Messung

Ergebnis

Höhe

Das Messergebnis wird durch den 360° Neigungssensor ermittelt.

Winkelfunktion 1, 2 und 3: Die Rückseite des Gerätes

dient als Bezugsfläche für die Messung von Winkeln.

DistanceMaster Compact Pro

3 sec

Nach dem Start der Applikation und aktivierter Bluetooth®*-Funktion

kann eine Verbindung zwischen einem mobilem Endgerät und dem

Laser-Entfernungsmesser hergestellt werden. Erkennt die Applikation

mehrere aktive Messgeräte, wählen Sie das passende Messgerät aus.

Beim nächsten Start kann dieses Messgerät automatisch verbunden

werden.

* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.

Achten Sie darauf, dass die Bluetooth®*-Schnittstelle des mobilen

Endgerätes aktiviert ist.

Speicher-Funktion:

Gespeicherte Werte ansehenoder

Wichtige Hinweise

– Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird.

In den Laserstrahl dürfen keine Gegenstände hineinragen.

– Das Gerät kompensiert bei der Messung unterschiedliche Raum-

temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit

bei Ortswechseln mit großen Temperaturunterschieden.

– Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und

kann bei starker Sonneneinstrahlung nicht verwendet werden.

– Bei Messungen im Freien können Regen, Nebel und Schnee die

Messergebnisse beeinflussen bzw. verfälschen.

– Bei ungünstigen Bedingung wie z.B. schlecht reflektierende

Oberflächen kann die max. Abweichung größer als 3 mm betragen.

– Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal.

Benutzen Sie glatte Oberflächen.

– Bei Messungen durch Glas (Fensterscheiben) können die Mess-

ergebnisse verfälscht werden.

– Eine Energiesparfunktion schaltet das Gerät automatisch ab.

– Reinigung mit einem weichen Tuch. Es darf kein Wasser in das

Gehäuse eindringen.

Applikation (App)

Zur Nutzung der Bluetooth®*-Funktion wird eine Applikation benötigt.

Diese können Sie in den entsprechenden Stores je nach Endgerät

herunterladen:

Technische Daten

(Technische Änderungen vorbehalten. Rev18W46)

Distanzmessung

Genauigkeit (typisch)* ±2 mm

Messbereich innen** 0,1 m - 50 m

Winkelmessung

Messbereich ± 90°

Auflösung 0,1°

Genauigkeit 0,1°

Laserklasse 2 < 1 mW

Laserwellenlänge 650 nm

Arbeitsbedingungen

-10°C … 40°C, Luftfeuchtigkeit max.

80% rH, nicht kondensierend, Arbeits-

höhe max. 2000 m über NN (Normalnull)

Lagerbedingungen -20°C … 70°C,

Luftfeuchtigkeit max. 80%rH

Betriebsdaten Funkmodul

Schnittstelle Bluetooth LE 4.x; Frequenz-

band: ISM Band 2400-2483.5 MHz,

40 Kanäle; Sendeleistung: max. 10 mW;

Bandbreite: 2 MHz; Bitrate: 1 Mbit/s;

Modulation: GFSK / FHSS

Automatische Abschaltung 30 Sek. Laser / 10 Min. Gerät

Stromversorgung 2 x AAA 1,5 Volt Batterien

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die

Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein

Kalibrierungsintervall von einem Jahr.

Hinweise zur Wartung und Pege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch

und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln.

Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie

das Gerät an einem sauberen, trockenen Ort.

Fehlercode:

Err101: Batterien austauschen

Err104: Berechnungsfehler

Err152: Temperatur ist zu hoch: > 40°C

Err153: Temperatur ist zu niedrig: < 0°C

Err154: Außerhalb des Messbereichs

Err155: Empfangenes Signal zu schwach

Err156: Empfangenes Signal zu stark

Err157: Falsche Messung oder der Hintergrund ist zu hell

Err160: Zu schnelle Bewegung des Messgerätes bei der Messung

Altri manuali per DistanceMaster Compact Pro

Indice

Lingue:

Altri manuali LaserLiner Strumento di misura

LaserLiner

LaserLiner AirflowTest-Master Manuale utente

LaserLiner

LaserLiner ActiveFinder Pro Manuale utente

LaserLiner

LaserLiner CombiRangeXtender 40 Manuale utente

LaserLiner

LaserLiner LaserRange-Master X2 Manuale utente

LaserLiner

LaserLiner AC-Check Manuale utente

LaserLiner

LaserLiner MasterCross-Laser 2GP Manuale utente

LaserLiner

LaserLiner ThermoMaster Manuale utente

LaserLiner

LaserLiner MultiMeter-Pocket Manuale utente

LaserLiner

LaserLiner RollPilot D12 Manuale utente

LaserLiner

LaserLiner G40 Manuale utente

LaserLiner

LaserLiner AirMonitor CO2 Manuale utente

LaserLiner

LaserLiner DampMaster Compact Plus Manuale utente

LaserLiner

LaserLiner AutoCross-Laser 360 PowerBright Manuale utente

LaserLiner

LaserLiner LaserRange-Master i3 Manuale utente

LaserLiner

LaserLiner AirMonitor PURE Manuale utente

LaserLiner

LaserLiner Quadrum Manuale utente

LaserLiner

LaserLiner ActiveFinder Pro Manuale utente

LaserLiner

LaserLiner PocketPlane-Laser 3G Manuale utente

LaserLiner

LaserLiner TireCheck Manuale utente

LaserLiner

LaserLiner GreenLine-Laser 2 P Manuale utente

LaserLiner

LaserLiner MetricStar Manuale utente

LaserLiner

LaserLiner Quadrum OneTouch Green Manuale utente

LaserLiner

LaserLiner LaserRange-Master i2 Manuale utente

LaserLiner

LaserLiner ThermoMaster Plus Manuale utente

Manuali Strumento di misura popolari di altre marche

Suaoki

Suaoki D40 Manuale utente

Elster

Elster BK-G1.6 Manuale utente

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuale

Duratool

Duratool D03128 Manuale utente

Vega

Vega VEGAPULS 65 Manuale utente

Tonghui

Tonghui TH2618B Manuale utente

Tenmars

Tenmars TM-801 Manuale utente

MSR

MSR 145 Manuale utente

TPS

TPS WP-82 Manuale utente

ELMETRON

ELMETRON CP-511 Manuale utente

PCB Piezotronics

PCB Piezotronics 003C30 Manuale utente

Tenma

Tenma 72-10465 Manuale utente

Endress+Hauser

Endress+Hauser Proline Promag 50 Specifiche tecniche

Siemens

Siemens SITRANS F Coriolis FCT030 Manuale elenco delle parti

KLINGER

KLINGER CMF V Series Manuale utente

EXFO

EXFO FTB-2 Manuale operativo e di manutenzione

Keysight

Keysight M8290A Manuale utente

ADTEK

ADTEK MW-5 Manuale utente
