Montageanleitung
Artikel-Nr.
:
506Y139A
Produkt
:
Kotflügelkit vorne
Fahrzeughersteller
:
Yamaha
Modell
:
XJR13000 (RP19) 2015 -
Wichtige Hinweise:
Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie
diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die
Montage in einer Fachwerkstatt. Ein fehlerhafter Anbau kann das Fahrverhalten des Motorrades
negativ beeinflussen und Ihre Gesundheit und Ihr Leben gefährden.
Im Folgenden werden die unten aufgeführten Symbole verwandt, beachten Sie bitte diese Hinweise.
Warnung! Wichtiger Montage-Hinweis. Bei Nichtbeachtung können
Gesundheit und Leben gefährdet sein.
Tipp zur Montage, Pflege oder zur Vermeidung von Schäden.
Für alle Verschraubungen am Fahrzeug gelten die Anzugsmomente des Herstellers.
Stückliste:
Pos.
Artikelbeschreibung
Menge
01
Kotflügel
1
02
Kotflügelhalter
2
03
M6 x 14 ULS
4
04
M6 Mutter selbstsichernd
8
05
6,4mm U-Scheibe DIN 125 VA
12
06
6mm Nylonscheibe
4
07
M6 x 30 ULS
4
Prüfen Sie Lieferung auf Vollständigkeit. Die Positions-Nummern werden im folgenden Text zur
Zuordnung der Teile benutzt.
Montagerichtung ist immer in Fahrtrichtung gesehen.
Montage:
—————————————— Zubehör von —Das Original ——
Rev. 00 11/06/2014 Seite 2 von 6
Schritt 1: Sichern Sie Ihr Fahrzeug gegen Umfallen und entlasten Sie das Vorderrad.
Demontieren sie zunächst Ihren originalen Kotflügel.
Schritt 2: Montieren Sie den rechten & linken Kotflügelhalter (02) mit Schrauben M6x30 (07) und
Scheiben (05) und selbstsichernden Muttern M6 (04) vorerst in der höchsten Position vor.
Ziehen Sie die Schrauben noch nicht endfest.
Schritt 3: Montieren Sie den Kotflügel (01) mit der gebördelten Kante in Fahrtrichtung an die bereits
montierten Halter. Verwenden Sie dafür die mitgelieferten Befestigungsmaterialien in unten
gezeigter Reihenfolge. Ziehen Sie die Schrauben noch nicht endfest.

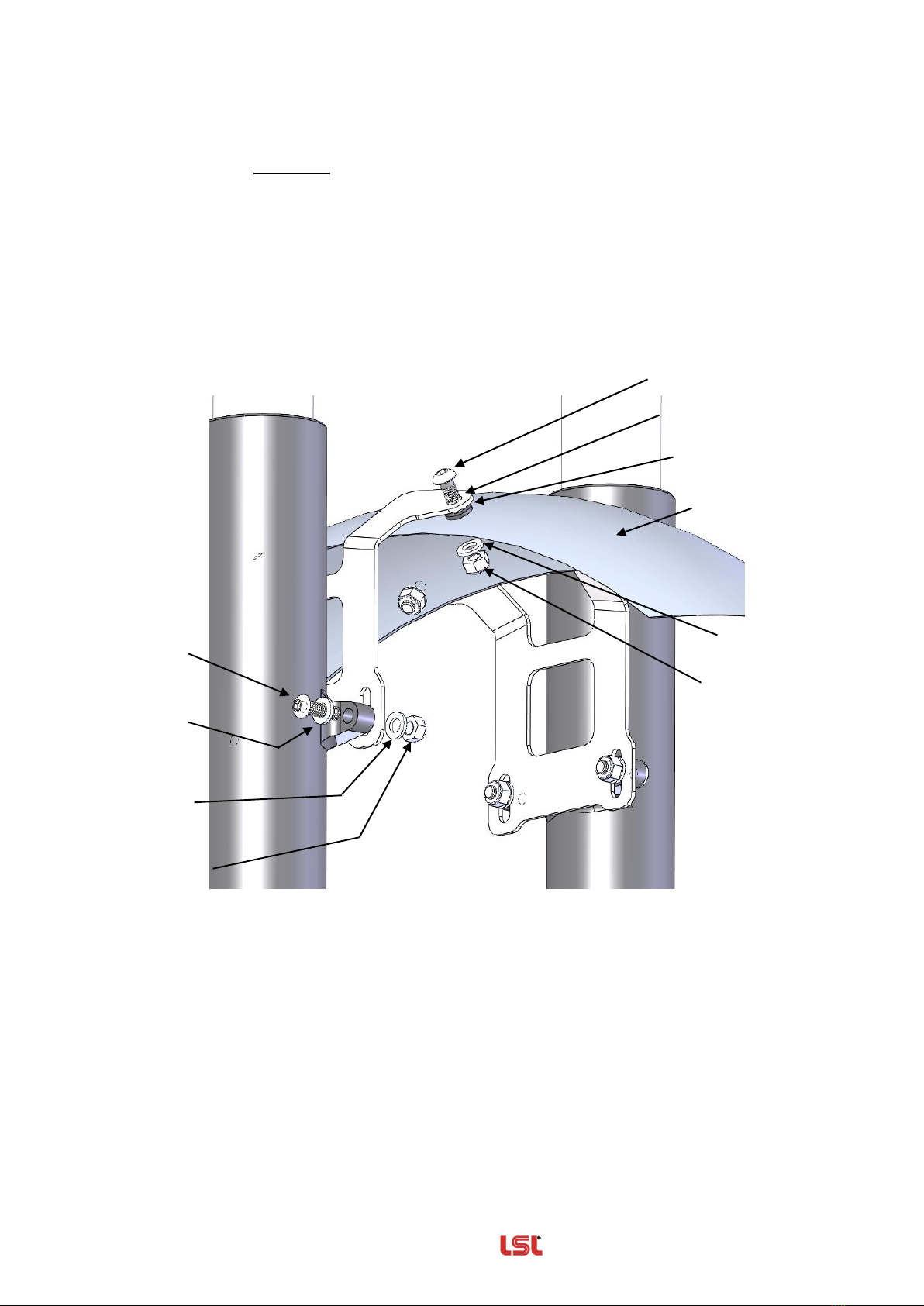

Schritt 4: Richten Sie den Kotflügel aus und montieren ihn endfest.
M6x30 (07)
Kotflügelhalter (02)
Nylonscheibe (06)
Kotflügel (01)
M6 Mutter
selbstsichernd (04)
U-Scheibe (06)
M6x14 (03)
U-Scheibe (06)
U-Scheibe (06)
M6 Mutter
selbstsichernd (04)
—————————————— Zubehör von —Das Original ——
Rev. 00 11/06/2014 Seite 3 von 6
Fitting Instruction
Article-No.
:
506Y139A
Product
:
Fender Kit front
Vehicle-brand
:
Yamaha
Model
:
XJR13000 (RP19) 2015 -
Important:
Read this instruction manual carefully and mind all warnings and tips. You should do this work only if
you‘re qualified; otherwise we recommend this mounting to be done by a qualified workshop.
Improperly mounting of this kit can reduce the driveability of the motorcycle and may be a risk to
your health and life.
Special works are marked with the following signs. Please take special care on these works.
Warning! Important mounting instruction. It shows risks to your life and
health.
Tips for mounting and maintenance or to avoid damage.
The tightening torques for connections to the vehicle refers to the manufacturer’s instructions.
Partslist:
Pos.
Artikelbeschreibung
Menge
01
Fender
1
02
Fender-bracket
2
03
M6 x 14 ULS
4
04
M6 Nut selflocking
8
05
6,4mm washer DIN 125 VA
12
06
6mm nylon-washer
4
07
M6 x 30 ULS
4
Check that the supplied material is complete. The position numbers are used in the following text for
the assignment of parts.
All directions are driving directions.
—————————————— Zubehör von —Das Original ——
Rev. 00 11/06/2014 Seite 4 von 6
Fitting:
Step 1: Secure your vehicle against falling over and relieve the front wheel.
Dismantle first your original fender.
Step 2: Install the right & left fender bracket (02) with hexagon button bolt M8x30 (09), washer (10)
and self locking nut M6 (04) in the highest position first. Don´t tighten the bolts finaly.
Step 3: Install the fender(01) to the already mounted fender bracket.
Use the supplied mounting materials as shown below. Don´t tighten the bolts finaly.
Step 4: Align your front fender kit and tighten the bolts finaly.
M6x30 (07)
fender bracket (02)
Nylon washer (06)
Fender (01)
self locking
nut M6 (04)
washer (06)
M6x14 (03)
washer (06)
washer (06)
self locking
nut M6 (04)
—————————————— Zubehör von —Das Original ——
Rev. 00 11/06/2014 Seite 5 von 6
Notice de montage
N°article
:
506Y139A
Produit
:
Kit garde-boue avant
Application
:
Yamaha
Modèle
:
XJR 1300 (RP19) 2015 -
Mentions importantes:
Lisez attentivement les instructions de montage et tenez compte des directives de sécurité.
Si vous n’êtes pas mécanicien, nous vous recommandons le montage dans un atelier
spécialisé. Le montage incorrect peut influencer la conduite de manière négative et mettre
en danger votre santé et votre vie.
Soyez attentifs aux symboles suivants et suivez les directives.
Attention! Directive de montage importante: Signale un danger pouvant
atteindre votre santé ou votre vie.
Information facilitant le montage et l’entretien ou prévenant des dommages
possibles.
Les couples de serrage préconisés par le fabricant s'appliquent à tous les raccordements par
vis du véhicule.
Composition:
Pos.
Légende
Quantité
01
Garde-boue
1
02
Support garde-boue
2
03
M6 x 14 vis à tête bombée
4
04
M6 écrou autobloquant
8
05
6,4mm rondelle DIN 125 VA
12
06
6mm rondelle Nylon
4
07
M6 x 30 vis à tête bombée
4
Vérifiez si la livraison est complète. Les numéros des légendes sont utilisés dans le texte qui suit
pour le positionnement des pièces.
La direction de montage est toujours celle en direction de la marche du véhicule.
—————————————— Zubehör von —Das Original ——
Rev. 00 11/06/2014 Seite 6 von 6
Montage:
Pas 1: Calez le véhicule et déchargez la roue avant.
Démontez la roue avant et le pare-boue d’origine.
Pas 2: Dans un premier temps, montez les supports droit et gauche du garde-boue (02) en utilisant
les vis M6x30 (07), les rondelles (05) et les écrous autobloquants M6 (04) dans la position la
plus élevée. Serrez les vis que provisoirement.
Pas 3: Fixez le garde-boue (01) aux supports pré-montés avec le bord replié dans le sens de la
marche. Utilisez pour cela le matériel de fixation dans l’ordre chronologique indiqué dans le
schéma ci-dessous. Serrez les vis que provisoirement.
Pas 4: Ajustez le pare-boue et serrez les vis.
M6x30 (07)
support garde-boue (02)
rondelle Nylon (06)
garde-boue (01)
M6 écrou
autobloquant (04)
rondelle (06)
M6x14 (03)
rondelle (06)
rondelle (06)
M6 écrou
autobloquant (04)
Indice
