MATERIEL PETROLIER

LIMITEUR DE REMPLISSAGE Self Climat

DN 50 NT - DN 80 NT - DN 80 INOX

Self Climat rue des Epinettes Z.I. Sud F-77200 TORCY

Tél : +33(0)1 60 05 18 53 Fax : +33(0)1 60 17 58 39

www.selfclimat.com - [email protected]

Edition : 07/2008

INSTRUCTIONS DE MONTAGE ET MODE D’EMPLOI

TABLE DES MATIERES

I MARQUAGE

II CARACTERISTIQUES GENERALES

II.1 DESCRIPTION

II.2 LISTE NON EXHAUSTIVE DES PRODUITS CHIMIQUES POUVANT

ETRE UTILISESAVEC LES LDR DN 50 NT ET DN 80 NT

III INSTRUCTIONS D’UTILISATION

III.1 CONSIGNES DE SECURITE

III.2 MISE EN SERVICE

III.3 FONCTIONNEMENT

IV MONTAGE

IV.1 INSTALLATION DU LIMITEUR DE REMPLISSAGE

IV.2 ENTRETIEN ETDEPANNAGE

IV.3 DEMONTAGE

V CONDITIONS PARTICULIERES

VI ACCESSOIRES EN OPTION

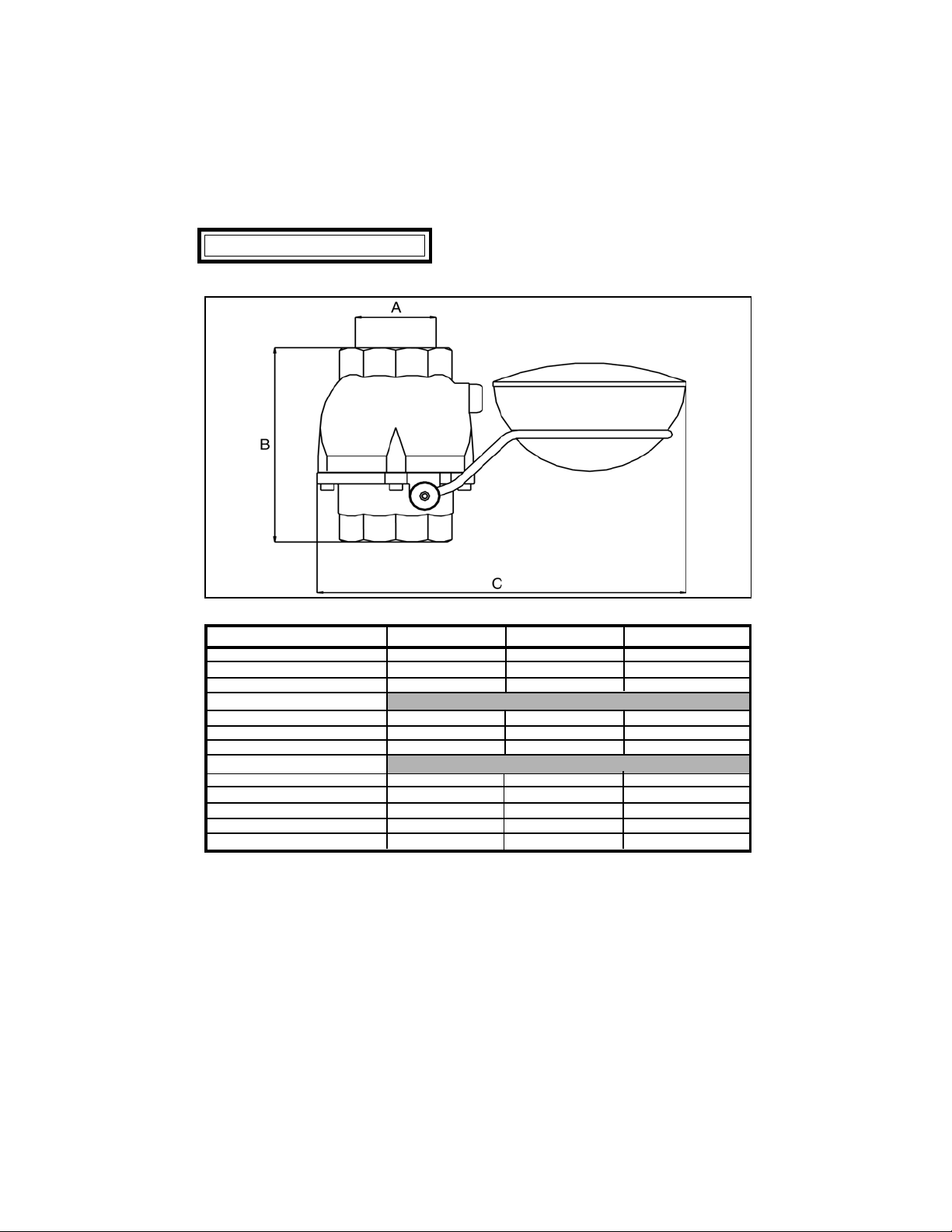

VII DONNEES TECHNIQUES

VIII NORMES ETAGREMENTS

MATERIEL PETROLIER

AVERTISSEMENT !

CE MANUEL DOIT ÊTRE LU AVEC ATTENTION PAR TOUTES LES PERSONNES QUI ONT OU QUI

AURONT LA RESPONSABILITE DE L’INSTALLATION OU DE L’UTILISATION DU PRODUIT.

MISE EN GARDE !

POUR DES RAISONS DE SÉCURITÉ, CET APPAREIL DOIT ÊTRE UTILISÉ PAR DU PERSONNEL

HABILITE A TRAVAILLER SUR DU MATERIEL UTILISABLE DANS DES ATMOSPHERES

EXPLOSIBLES.

VEUILLEZ LIRE ET PRENDRE PLEINE CONNAISSANCE DE CE MANUELAVANT UTILISATION.

FOURNITURES

A réception du colis, veuillez vous assurer de l’emballage d’origine et du bon état du matériel.

La fourniture doit comprendre :

le limiteur de remplissage Self Climat

la plaque signalétique avec deux clous sous pochette

le manuel d’instructions

Self Climat 77200TORCY

FRANCE

Limiteur de Remplissage

Type DN50 NT Sous-Catégorie A2

0080

II1 G c IIB T6

Tamb. : -25°C à +60°C

INERIS 07ATEX0037

Les matériaux de type limiteur de remplissage Self Climat DN 50 NT, DN 80 NT et DN 80 INOX sont

conformes à la directive 94/9/CE.

Le matériel utilisable dans les atmosphères explosibles du groupe IIB est construit conformément aux

normes européennes suivantes :

EN 13616 : 2004

EN 13463-1 : 2001

EN 13463-5 : 2003

I) MARQUAGE

II) CARACTERISTIQUES GENERALES

LIMITEUR DE REMPLISSAGE Self Climat

Désignation Débit

pompe Référence

Pression

d’utilisation

LDR - Type DN 50 NT

LDR - Type DN 80 NT

LDR - Type DN 80 INOX

40 m3/h

60 m3/h

308 279

308 277

308 268

6 bar

8 bar

du liquide déterminant le type de

limiteur de remplissage à instal-

ler.

Pour cela, le Service Technique

Self Climat possède les con-

naissances requises pour con-

seiller l’installateur dans son

choix.

Le limiteur de remplissage Self

Climat est un appareil de sé-

curité mécanique placé sur le

tube de remplissage à l’intérieur

du réservoir de stockage de li-

quide.

Cet appareil «Dispositif anti-dé-

bordement à sécurité totale» a

pour objet de réduire les risques

pour l’environnement, les ris-

ques de pollution de l’eau ainsi

que tout risque d’incendie ou

Avant son installation, il est obli-

gatoire de s’assurer de la com-

patibilité entre le limiteur de rem-

plissage et la nature de liquide

stocké à l’intérieur du réservoir,

les caractéristiques

d’explosion susceptibles de se

produire lors du remplissage de

réservoirs de stockage de pro-

duits industriels ou chimiques.

Self Climat 77200TORCY

FRANCE

Limiteur de Remplissage

Type DN80 NT Sous-Catégorie A2

0080

II1 G c IIB T6

Tamb. : -25°C à +60°C

INERIS 07ATEX0037

Self Climat 77200TORCY

FRANCE

Limiteur de Remplissage

Type DN80 INOX Sous-CatégorieA2

0080

II1 G c IIB T6

Tamb. : -25°C à +60°C

INERIS 07ATEX0037

DN 50 NT DN 80 NT DN 80 INOX

II.1 DESCRIPTION

Température *

d’utilisation

-25°C à +60°C

* La température du matériel dépend de la température du fluide

Température

Max. Fluide

+80°C

III) INSTRUCTIONS D’UTILISATION

III.1 CONSIGNES DE SECURITE

Toute modification de l’appareil peut invalider la certification de celui-ci. Consulter les certificats

ainsi que les documents relatifs aux équipements de l’appareil afin de s’informer de la classe de

température et du groupe d’explosion. L’intervenant doit être habilité pour les interventions ATEX

afin d’éviter la dégradation du mode de protection des équipements certifiés.

III.2 MISE EN SERVICE

L’installation et les raccordements ne peuvent être effectués que par du personnel qualifié.

Les normes EN correspondantes et les règlementations nationales en matière de sécurité des

appareils, de même que les règles générales admises dans le domaine technique doivent impéra-

tivement être respectées.

III.3 FONCTIONNEMENT

Introduction

Le limiteur de remplissage Self Climat permet le remplissage du réservoir qu’il équipe jusqu’à un

niveau de fermeture N1.

A cette fermeture un écoulement résiduel de liquide resté en amont de l’appareil est autorisé une

fois ce niveau atteint et la procédure de remplissage est arrêtée.

III.2 LISTE NON EXHAUSTIVE DES PRODUITS CHIMIQUES POUVANT ÊTRE

UTILISESAVEC LES LDR DN 50 NT ET DN 80 NT

1 -

2 -

3 -

4 -

5 -

6 -

7 -

8 -

9 -

10 -

11 -

12 -

13 -

14 -

15 -

16 -

17 -

18 -

19 -

20 -

21 -

22 -

23 -

acétate d’isopropyle

acétate d’éthyle

acétate butyle

acétate d’éthyl glycol

acétone

acide rosolique

acide hexavanadique

acide acétique

alcool à brûler

alcool dénaturé 95°

alcool 90°

alcool méthylique

alcool éthylique

alcool isopropylique

alcool isibutylique

alcool butylique normal

anthracène

antigel

benzine

benzol

black warnish

butanol

buthyglycol

24 -

25 -

26 -

27 -

28 -

29 -

30 -

31 -

32 -

33 -

34 -

35 -

36 -

37 -

38 -

39 -

40 -

41 -

42 -

43 -

44 -

45 -

46 -

carbonyl foncé

carbonyl clair

chlorure de benzol

coaltar

diéthylène glycol

dioctyle phalate

dilutine M5

diluant réf.7031

dutrex réf. 238 FC

essence A

essence C

essence E

essence F

essence 92/98

essence de térébenthine

essences diverses

essence de mirbane

éthyle glycol

exsol 140/170

glycol

glycérine

hexane

héxylène glycol

47 -

48 -

49 -

50 -

51 -

52 -

53 -

54 -

55 -

56 -

57 -

58 -

59 -

60 -

61 -

62 -

63 -

64 -

65 -

66 -

67 -

68 -

69 -

huile anti-poussière

huile AD claire

huile A1

huile de lin ROB 108

huile de goudron

huile minérale

huiles végétales

huile réf. P223

IPA91

IPA99

iso propanol

méthyl éthyl cétone

méthyl isobuthyl cétone

méthyl glycol

méthanol

monopropylène glycol

monoéthylène glycol

M.E.K.

M.I.B.K.

naphta

pentane

perchloréthylène

pétrole lampant

70 -

71 -

72 -

73 -

74 -

75 -

76 -

77 -

78 -

79 -

80 -

81 -

82 -

83 -

84 -

85 -

86 -

87 -

88 -

89 -

90 -

91 -

92 -

pétrole désodorisé

propanol

solvesso 150 (white)

shell sol A

shell sol E

shell sol K

shell sol R

shell sol T

solvants régénérés

solvants usés

solvant naphta 90/170

solvant naphta 90/160

S3 dilluant/solvant lourd total

S6 dilluant/solvant lourd total

sulfure de carbone

toluène

télura réf.168

trichloréthylène

tétrachlorure de carbone

varsol

white spirit B.T.A.

white spirit ordinaire

xylène

Le Limiteur de Remplissage Self Climat peut équiper indépendamment les installa-

tions de remplissage par gravité ou par groupe de pompage.

Fonctionnement détaillé

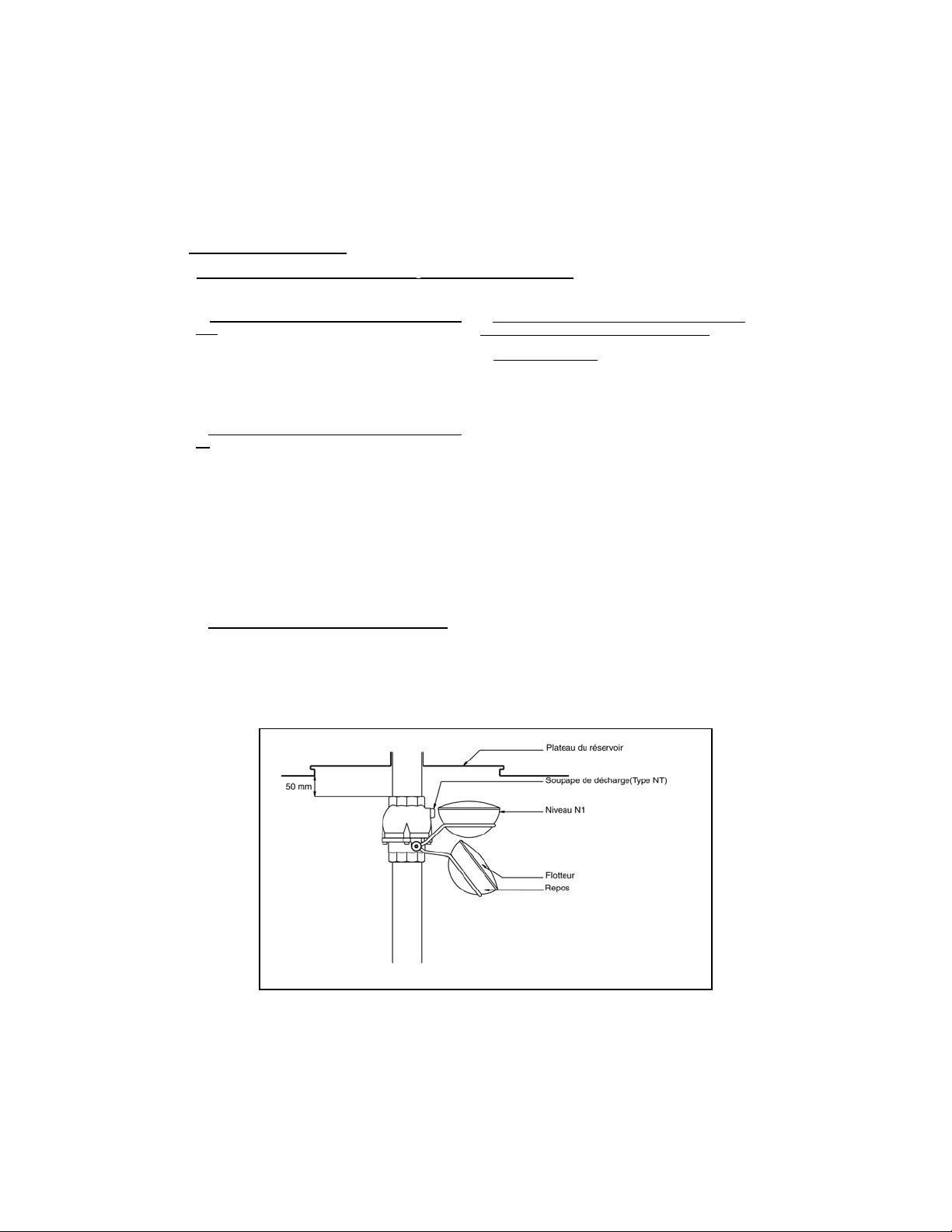

PRINCIPE DE FONCTIONNEMENT DU LDR Self Climat TYPE NT ET INOX

Le flotteur est en position basse.

Le piston en position haute (ouverture totale).

Les lumières d’écoulement sont totalement dé-

gagées.

1) LIMITEUR DE REMPLISSAGE EN POSITION RE-

POS

La montée progressive du niveau à l’intérieur

de la cuve entraîne l’élévation du flotteur.

Celui-ci actionne la fermeture progressive du

piston

Le piston obstrue partiellement les lumières

d’écoulement.

Le flotteur poursuit sa montée.

Les lumières d’écoulement sont fermées.

La pression hydraulique croissante entraîne la

fermeture totale du piston.

2) PROCESSUS DE FERMETURE AVANT LE NIVEAU

Le piston obstrue totalement les lumières

d’écoulement.

Le flotteur est en position haute.

3) ACET INSTANT LE NIVEAU N1 EST ATTEINT : LE

LIMITEUR ASSURE UNE FERMETURE TOTALE

Après avoir procédé à la fermeture de la vanne

camion et à la prise d’air additionnelle, la pression

résiduelle exercée sur le piston s’élimine à ce

moment :

4) PROCEDER ALA FERMETURE DE LA VANNE CA-

MION ET A LA PRISE D’AIR ADDITIONNELLE

5) VOLUME RESIDUEL

Le flotteur est maintenu immergé.

Le piston remonte partiellement.

Les lumières d’écoulement sont partiellement

ouvertes.

Cette ouverture partielle des lumières d’écoule-

ment permet un écoulement résiduel de liquide

resté éventuellement en amont de l’appareil.

Il est possible de calculer le volume résiduel ad-

mis sachant que la différence de hauteur autori-

sée correspond environ à 20 mm après le niveau

N1.

IMPORTANT : Pendant le montage, protégez le limiteur contre les impuretés telles que

le sable

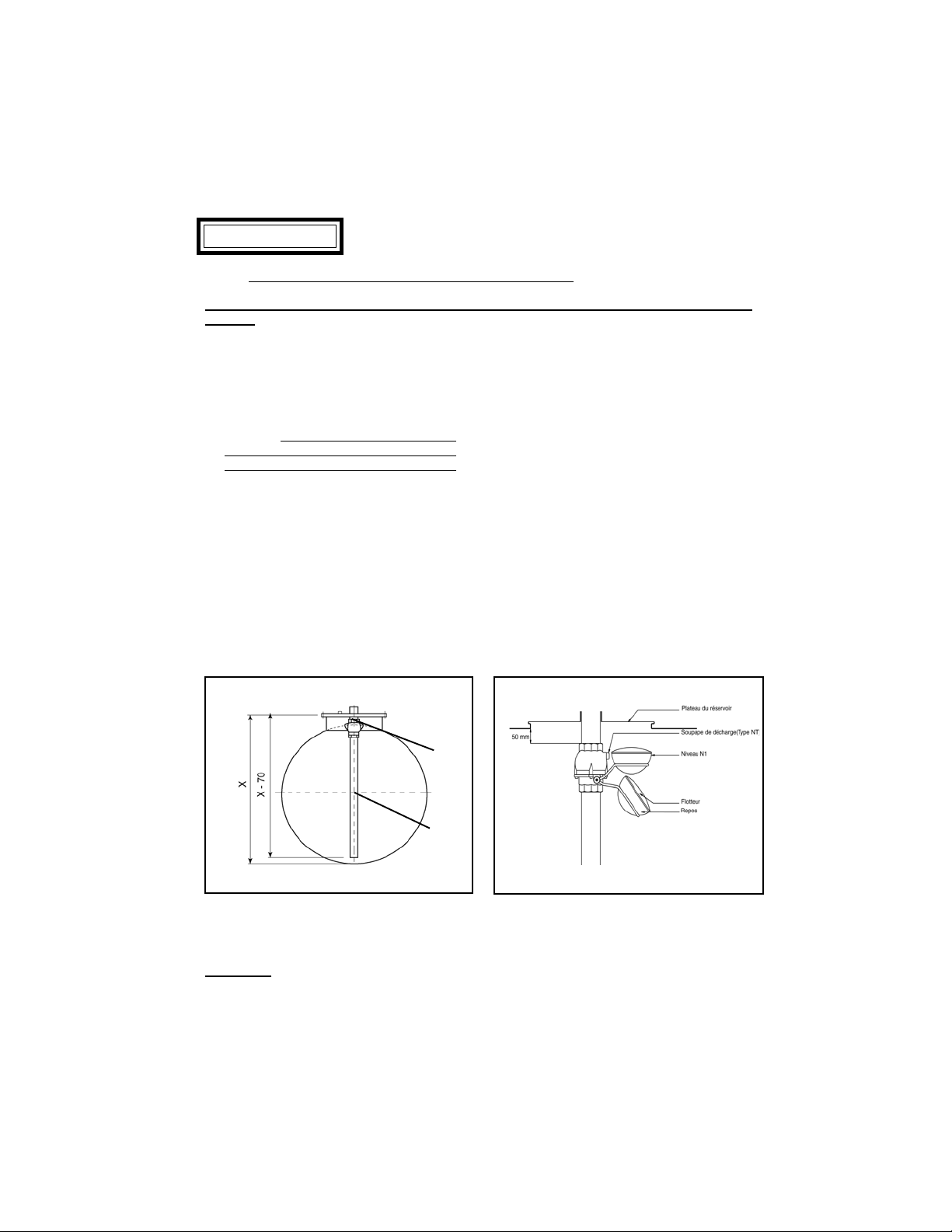

Figure 1 Figure 2

Il est recommandé de positionner le Limi-

teur dans l’axe longitudinal du réservoir.

Monter le Limiteur de Remplissage sur la

douille de tuyau sous le plateau de trou

d’homme. La côte de 50 mm minimum entre

le dessus du limiteur et le générateur du

réservoir doit absolument être respectée.

(Figure 2)

Raccorder le tuyau (position 2/Figure 1)

au limiteur :

Remettre le couvercle de trou d’homme après

montage de la conduite de remplissage et

vérifier si le flotteur ne frotte pas contre les

tuyaux internes.

Vérifier le diamètre de l’évent du réservoir

dont la section doit être au moins égale au

quart de la section de la tuyauterie de rem-

plissage (Art.9 Arrêté du 22 juin 1998 relatif

aux réservoirs enterrés de liquides inflam-

mables).

Monter la plaque d’identification sur la con-

duite de remplissage.

mesurer la distance X entre la ba-

gue du trou d’homme et le fond du

réservoir

-racourcir le tuyau de façon à lais-

ser 70 mm d’espace entre le des-

sous du tuyau et le fond du réser-

voir

1 :

2 :

3 :

5 :

6 :

7 :

IV) MONTAGE

IV.1 INSTALLATION DU LIMITEUR DE REMPLISSAGE

4 : Afin de respecter la mise à la terre du

limiteur de remplissage lors de son

montage dans la cuve, il convient de

séassurer de l’équipotentialité entre

la douille du tuyau du trou d’homme et

le tuyau situé en partie basse du limi-

teur.

Attention : Ne pas mettre en pression la cuve avec un limiteur de remplissage.

Les limiteurs de remplissage automatiques Self Climat sont garantis un an contre tout vice de

fabrication reconnu par notre usine à dater du jour de facturation.

Nos limiteurs ne peuvent en aucun cas subir de modifications quelles qu’elles soient, sans entraîner

la perte de la garantie.

N’étant pas installé par nos soins, il ne peut être prétendu à quelque indemnité que ce soit pour

cause directe et indirecte.

V) CONDITIONS PARTICULIERES

IV.2 ENTRETIEN ET DEPANNAGE

Les opérations pouvant être effectuées par l’utlisateur se limitent à l’installation et aux raccorde-

ments. Toute intervention de démontage, réparation ou modification sur le limiteur de remplissage

annule systématiquement la garantie constructeur.

Par conséquent, toute intervention ne peut être effectuée que par la société «Self Climat» après

retour de l’appareil d’origine à l’usine.

En cas de défaillance du limiteur de remplissage, celui-ci sera à retourner à :

Self Climat

Rue des Epinettes

Z.I SUD

F - 77200 TORCY

Un test de continuité électrique doit être effectué tous les ans. Ce test ne peut

être effectué que par du personnel habilité à travailler sur du matériel utilisable

dans les atmosphères explosibles.

VI) ACCESSOIRES EN OPTION

RéférenceDésignation

Collier de support 50/60

Collier de support 80/90

308 242

308 243

Collier de support

IV.3 DEMONTAGE

Le Limiteur de Remplissage ne peut être démonté qu’en cas de dysfonctionnement ou de rempla-

cement de celui-ci.

Il ne peut être démonté que par du personnel habilité à travailler sur du matériel utilisable dans les

atmosphères explosibles.

VII) DONNEES TECHNIQUES

Type DN 50 NT

ø50/60

159

295

Aluminium anodisé

Inox

2’’ F/F GAZ

6 bar

40 m /h

-25°C à +60°C

Pompe ou gravité

Type DN 80 NT

ø80/90

207

400

Aluminium anodisé

Inox

3’’ F/F GAZ

8 bar

60 m /h

-25°C à +60°C

Pompe ou gravité

Côte

Construction

Corps

Flotteur

Visserie et autre pièces

Fonctionnement

Raccordement

Pression Max.

Débit Max.

Température

Type de dépotage

Type DN 80 Inox

ø80/90

207

400

Inox

3’’ F/F GAZ

8 bar

60 m /h

-25°C à +60°C

Pompe ou gravité

333

Self Climat

Rue des Epinettes

Z.I. SUD

77200 TORCY - FRANCE

Tél : +33 (0)1 60 05 18 53

Fax : +33 (0)1 60 17 58 39

Site : www.selfclimat.com - Email : [email protected]

Le limiteur de remplissage Self Climat subit des tests et essais de fonctionnement réguliers afin de

garantir la qualité du produit et d’obtenir des nouveaux certificats de conformité.

A ce jour le Limiteur de remplissage est conforme aux normes suivantes:

Désignation

LDR Type DN 50 NT

LDR Type DN 80 NT

LDR Type DN 80 INOX

Référence

308 279

308 277

308 268

Europe

EN 13 616

Pays - Bas

KIWA BRL - K 636

Le système Self Climat pouvant fonctionner indépendamment par gravité et par groupe de pom-

page, son utilisation est aujourd’hui préconisé dans la plupart des pays d’Europe et du monde entier.

VIII) NORMES ETAGREMENTS

CONTENTS

I MARKING

II GENERAL SPECIFICATIONS

II.1 DESCRITPION

II.2 NON-EXHAUSTIVE LIST OF CHEMICALSTHAT CAN BE

USED WITH DN 50 NTAND DN 80 NT OVERFILLPREVETION

DEVICES

III OPERATING INSTRUCTIONS

III.1 SAFETY INSTRUCTIONS

III.2 STARTING UP

III.3 OPERATION

IV FITTING

IV.1 INSTALLATING THE OVERFILL PREVENTION DEVICE

IV.2 MAINTENANCEAND TROUBLE SHOOTING

IV.3 DISMANTLING

V SPECIAL CONDITIONS

VI OPTIONAL ACCESSORIES

VII TECHNICAL DATA

VII STANDARDS ANDAPPROVALS

PETROLEUM EQUIPMENT

WARNING !

THIS MANUAL SHOULD BE READ CAREFULLY BY ALL PERSONS WHO ARE OR WILL BE

RESPONSIBLE FOR THE INSTALLATION OR OPERATION OF THE PRODUCT.

CAUTION !

FOR SAFETY REASONS,THIS DEVICE SHOULD BE USED BY PERSONNEL AUTHORISED TO WORK

ON EQUIPMENT FOR USE IN EXPLOSIVE ATMOSPEHERES.

PLEASE READ AND DIGEST THIS MANUAL BEFORE USING THE APPLIANCE.

SUPPLIES

On receipt of the delivery, check that the packaging is original and that the equipment is in good condition.

The supply should comprise :

The Self Climat overfill prevention device

The manufacturer’s plate and two nails in a sachet

The instruction manual

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Self Climat Strumento di misura

Self Climat

Self Climat Smartbox MINI Manuale utente

Self Climat

Self Climat SmartBox MINI Istruzioni utente

Manuali Strumento di misura popolari di altre marche

Suaoki

Suaoki D40 Manuale utente

Elster

Elster BK-G1.6 Manuale utente

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuale

Duratool

Duratool D03128 Manuale utente

Vega

Vega VEGAPULS 65 Manuale utente

Tonghui

Tonghui TH2618B Manuale utente

Tenmars

Tenmars TM-801 Manuale utente

MSR

MSR 145 Manuale utente

TPS

TPS WP-82 Manuale utente

ELMETRON

ELMETRON CP-511 Manuale utente

PCB Piezotronics

PCB Piezotronics 003C30 Manuale utente

Tenma

Tenma 72-10465 Manuale utente

Endress+Hauser

Endress+Hauser Proline Promag 50 Specifiche tecniche

Siemens

Siemens SITRANS F Coriolis FCT030 Manuale elenco delle parti

KLINGER

KLINGER CMF V Series Manuale utente

EXFO

EXFO FTB-2 Manuale operativo e di manutenzione

Keysight

Keysight M8290A Manuale utente

ADTEK

ADTEK MW-5 Manuale utente
