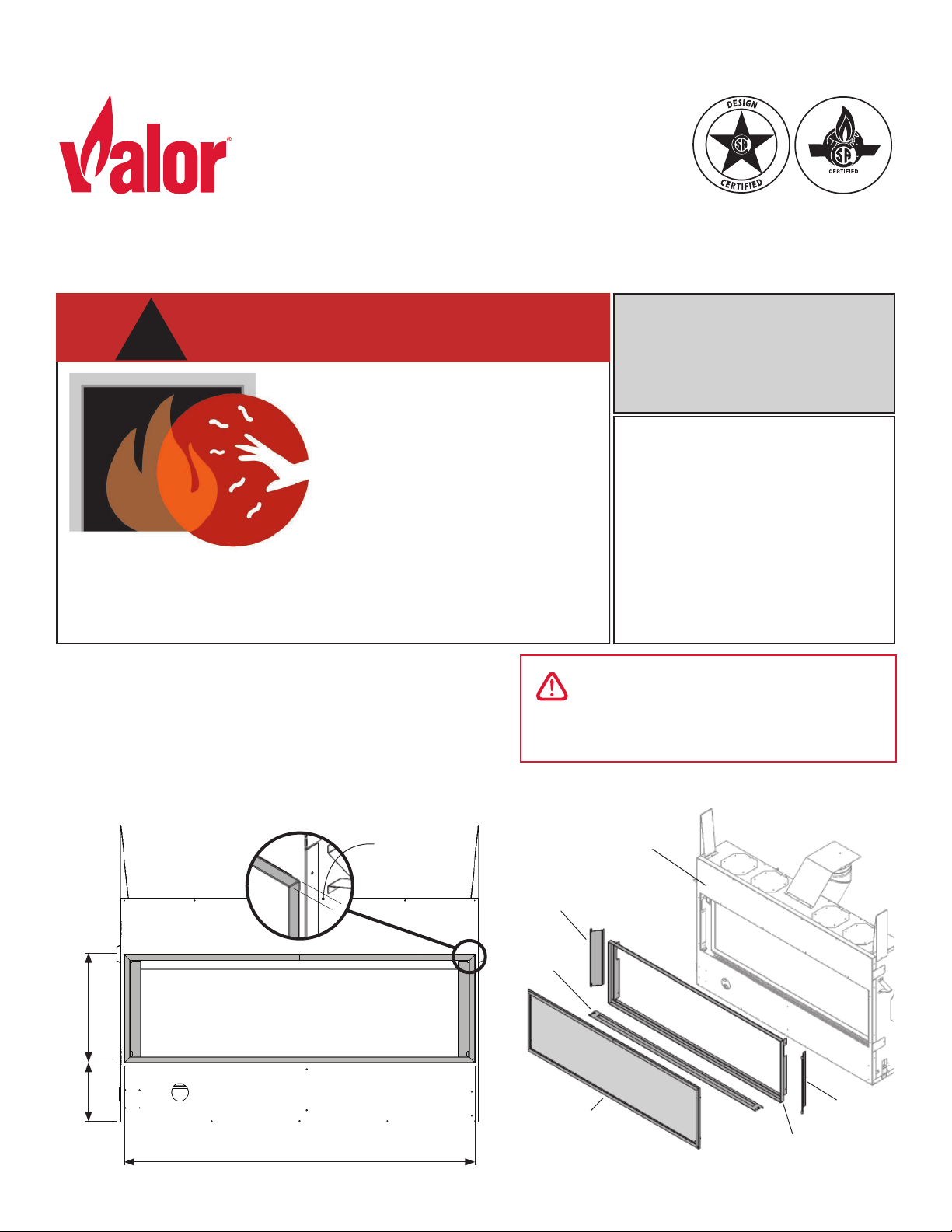

Valor L2 SERIES Manuale utente

Note: This kit must be installed

by a qualiﬁed installer, service

agency or gas supplier at the time

of the heater installation. These

instructions are to be used in

conjunction with the ﬁreplace

main installation instructions.

INSTALLER

Leave this manual

with the appliance.

CONSUMER

Retain this manual

for future reference.

HOT GLASS WILL

CAUSE BURNS.

DO NOT TOUCH GLASS

UNTIL COOLED.

NEVER ALLOW CHILDREN

TO TOUCH GLASS.

DANGER

A barrier designed to reduce the risk of burns from the hot

viewing glass is provided with this appliance and shall be

installed for the protection of children and other at-risk

individuals.

Depth

15/16”

[24 mm]

15-13/16”

[401 mm]

51-1/16” [1296 mm]

8-9/16”

[218 mm]

Left hand

door

Cover

plate

Barrier

screen

Right

hand door

CIK assembly

1700

engine

The 1730 Clean Installation Kit installs at the time of

framing the appliance. Wall ﬁnishes are then applied and

butted directly up to the outer frame.

This kit is not intended to and cannot be installed with

any other trim.

See appliance installation manual for more

information about finishing around this kit.

WARNING

HeatShift System IS REQUIRED when

installing the 1730CIK Clean Install Kit.

Overview

1730CIK Clean Install Kit

Use with Valor L2 1700 Heater Models ONLY (series K or later)

INSTALLATION MANUAL

L2 Series

4007975-01

Installation

The 1730CIK kit is intended to be installed at the time of

framing, and before installing the wall ﬁnish.

With the 1700 engine installed and in place, you can

proceed with the following steps to install the 1730CIK

kit.

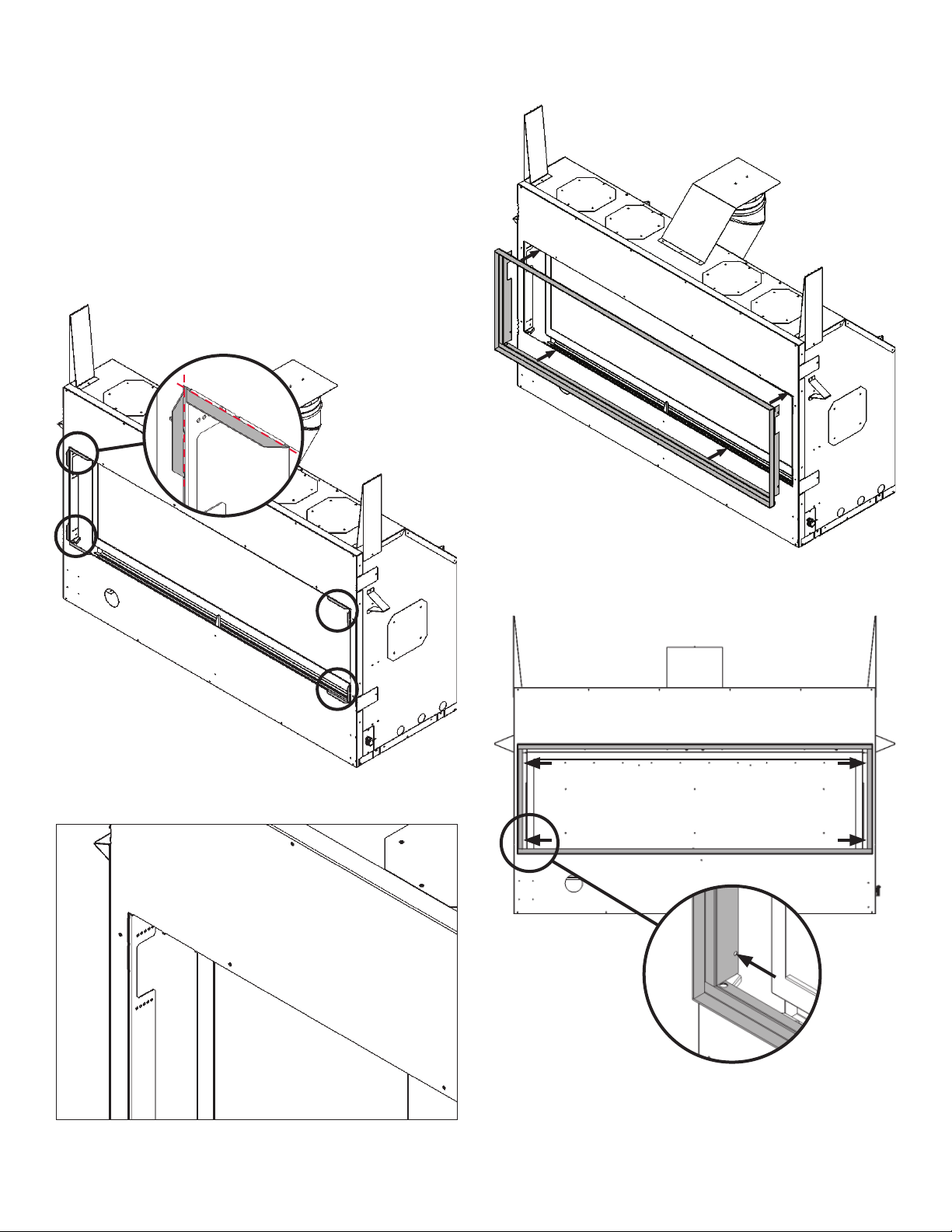

1. Break oﬀtabs from each corner of the ﬁreplace’s

front opening (8 tabs, 2 at each corner). Bend tabs

back and forth to break them, or cut them with tin

snips. (These tabs are only for use with kits other

than the 1730CIK)

2. File or trim any remaining sharp edges. Be careful

not to allow material to fall into the appliance.

3. Slide CIK assembly into the opening as shown,

pushing it as far in as it will travel.

4. Screw the CIK assembly to the interior of the

opening (4 screws).

5. The ﬁreplace and kit are now ready for wall ﬁnishing

to take place. Cement board, tile, or other wall

ﬁnishes may be completed right up to the outer

edge of the CIK assembly. Do not ﬁnish past this

edge, as it will prevent barrier screen installation.

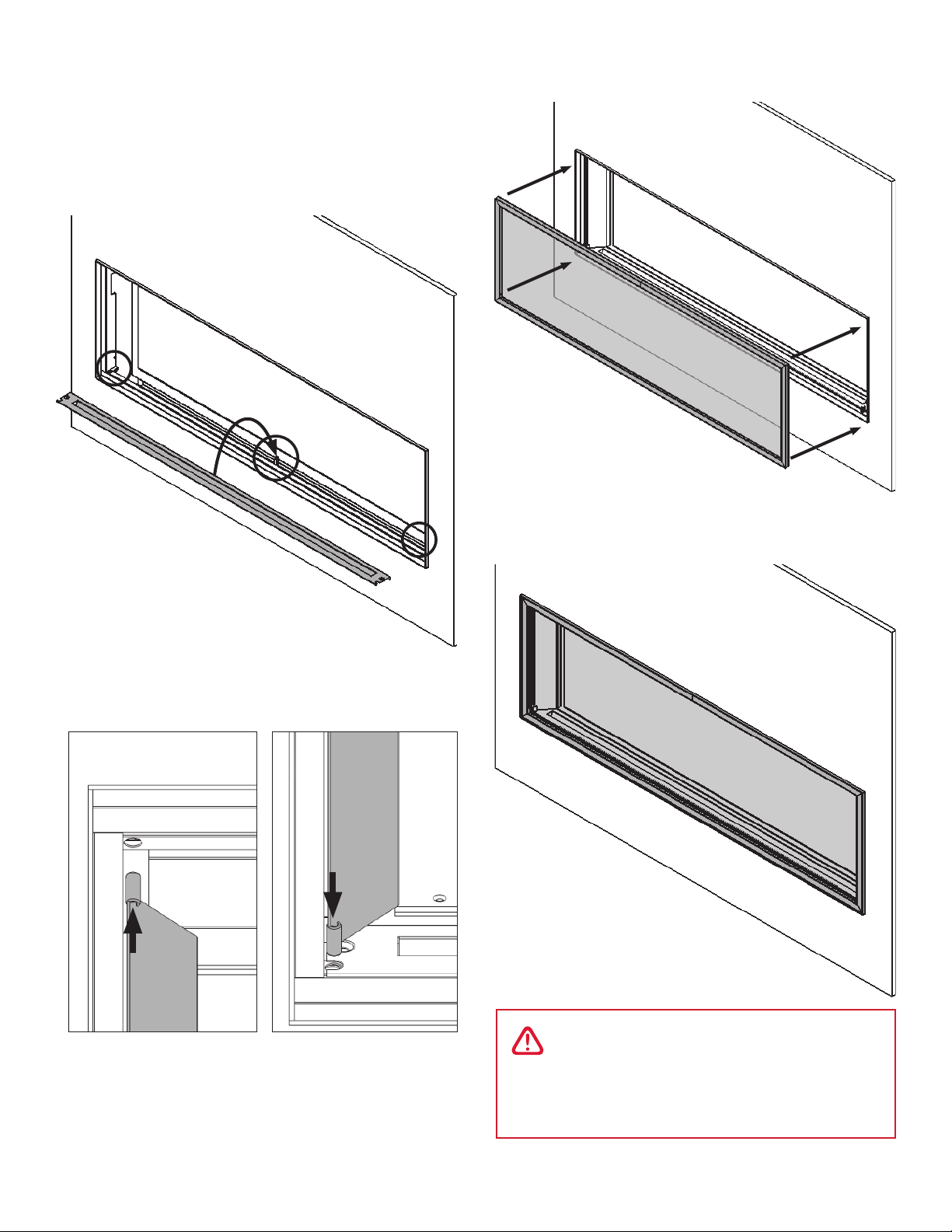

6. Once wall ﬁnishing is complete, place cover plate in

the bottom of the opening. It will rest on the

supports at the bottom corners of the opening and

the center support bracket. There are no screws

inserted in this step.

7. Place the left hand door. First, insert the door’s top

pin in the hole at the top of the CIK assembly, slide

all the way up, then drop the bottom pin into the

hole at the bottom of the CIK assembly. Turn the

door in toward the back of the ﬁreplace.

Top pin in Bottom pin in

8. Repeat step 6 for right hand door.

9. Place the barrier screen into the CIK assembly

opening. It will be magnetically held in place.

Assembly of the kit is complete.

WARNING

For safety purposes, ensure the barrier

screen is re-installed onto the ﬁreplace

after maintenance and before use.

Designed and Manufactured by / for

Miles Industries Ltd.

190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1

Tel. 604-984-3496 Fax 604-984-0246

www.valorﬁreplaces.com

Because our policy is one of constant development and improvement, details may vary slightly from those given in this

publication.

Code Description Part Number

1CIKassembly 4007667AZ

2 Left door 4002957AZ

3Rightdoor 4002959AZ

4 Cover plate 4007674AZ

5 Barrier screen 4007675

not shown #8 x 3/8 s/t screws (4) 100A757

Repair Parts List

Repair Parts Diagram

Encadrement 1730CIK

Utilisez sur les foyers Valor L1 1700K SEULEMENT

GUIDE D’INSTALLATION

Série L2

Note : Ce kit doit être

installé ou réparé par un

installateur qualifié, une

agence de service certifiée

ou un fournisseur de gaz.

Ces instructions doivent être

utilisées conjointement avec

les instructions d’installation

du modèle de foyer Valor

indiqué ci-dessus.

VITRE CHAUDE - RISQUE

DE BRÛLURES.

NE TOUCHEZ PAS UNE

VITRE NON REFROIDIE.

NE LAISSEZ JAMAIS UN

ENFANT TOUCHER LA VITRE.

L’écran pare-étincelles fourni avec ce foyer réduit le risque

de brûlure en cas de contact accidentel avec la vitre chaude

et doit être installé pour la protection des enfants et des

personnes à risques.

DANGER

!INSTALLATEUR : Laissez cette

notice avec l’appareil.

CONSOMMATEUR : Conservez

cette notice pour consultation

ultérieure.

51-1/16” [1296 mm]

Porte

gauche

Couvercle

Pare-étincelles

Concept

Porte

droite

Bordure

Foyer

1700K

Profondeur

15/16”

[24 mm]

15-13/16”

[401 mm]

8-9/16”

[218 mm]

L’Encadrement 1730CIK s’installe au moment de l’encastre-

ment du foyer. Les matériaux de ﬁnition du mur sont ensuite

appliqués et abouttés directement à l’encadrement.

Cet encadrement n’est pas conçu et ne peut être l’installé

avec d’autres bordures.

Voir le Guide d’installation fourni avec le foyer pour plus

d’information sur la finition autour de l’encadrement.

AVERTISSEMENT

Le Système HeatShift EST EXIGÉ lorsque

l’Encadrement 1730CIK est utilisé.

Installation

1730CIK est conçu pour être installé avant la ﬁnition du

mur. Une fois les pièces intérieures en place, installez

l’encadrement comme suit :

1. À chaque coin de l’ouverture de la caisse du foyer

coupez les pièces de métal formant les coins; ils ne

sont pas utilisés pour cet encadrement. Les pièces

se brisent en les pliant et dépliant mais aussi avec

un ciseau à métal.

2. Limez ou coupez les bords coupants. Faites

attention de ne pas laisser tomber de morceau de

métal dans l’appareil..

3. Insérez le cadre dans l’ouverture et poussez le

jusqu’à ce qu’il touche la caisse..

4. Fixez le cadre à la caisse du foyer (4 vis)..

5. Les matériaux de ﬁnition du mur peuvent être

maintenant appliqués. Le panneau de béton, la tuile

ou autre ﬁni peuvent être aboutés au cadre. Ne pas

empiéter sur l’ouverture aﬁn de pouvoir installer

le pare-étincelles.

6. Posez le couvercle du bas sur les supports à chaque

coin de l’ouverture..

7. Place la porte gauche en insérant la cheville du haut

dans le cadre puis insérez la cheville du bas..

8. Répétez pour la porte droite.

Cheville du haut Cheville du bas

9. Fixez le pare-étincelles aimanté sur au cadre. Les

onglets vont en bas..

AVERTISSEMENT

POUR VOTRE SÉCURITÉ, assurez-vous que

le pare-étincelles est réinstallé sur le

foyer après l’entretien.

Encadrement installé

Code Description Node pièces

1Cadre 4007667AZ

2Portegauche 4002957AZ

3 Porte droite 4002959AZ

4Couvercle 4007674AZ

5Pare-étincelles 4007675

pas montré Vis #8 x 3/8 (4) 100A757

Pièces de remplacement

Conçue et fabriquée par / pour

Miles Industries Ltd.

190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1

Tél. 604-984-3496 Téléc. 604-984-0246

www.foyervalor.com

Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier.
