WE-EF LEUCHTEN

Montage- und

Wartungshinweise für

Mastaufsatzleuchten

ZA630

ZA640

Installation and

Maintenance Instructions for

Post Top Luminaires

ZA630

ZA640

Post Top LuminairesMastaufsatzleuchten

Lampen / Lamps

TC 42-57W . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GX24q-4

HIE 35-100W . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E27

HSE 50-100W . . . . . . . . . . . . . . . . . . . . . . . . . . . . E27, E40

LED 12-39W

Nominalleistung, aktualisierte Daten siehe www.we-ef.com

Nominal powerfor latest data refer to www.we-ef.com

Schutzart / Protection: IP55

Schutzklasse / Class I, II, , ta = 25°C, tw = 130°C

Lichtpunkthöhe / Mounting height: . . . . . . . . . . . . . 3-5 m

Gewicht / Weight: . . . . . . . . . . . . . . . . . . . . . . max. 9,2 kg

Windangriffsfläche / Windage area: . . . . . . max. 0,147 m2

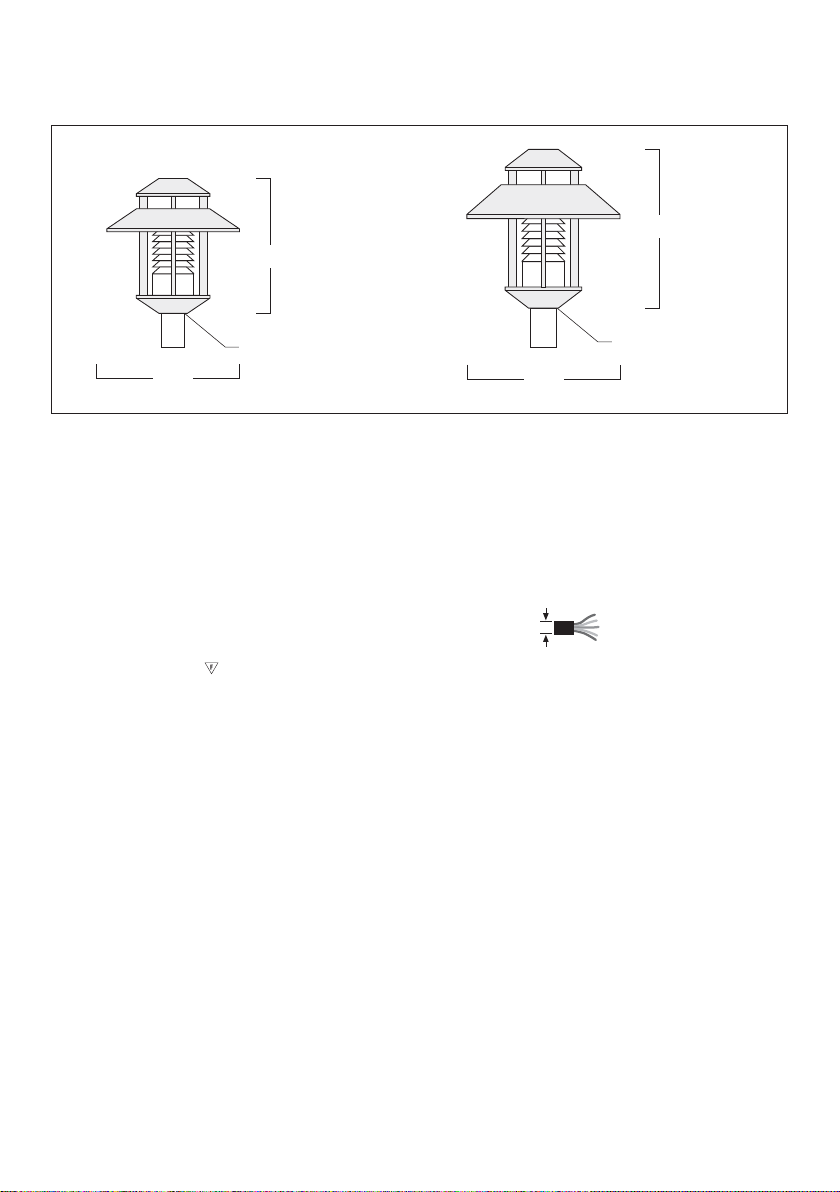

ø 460

470

ø 76 x 80

550

ø 580

ZA630 ZA640

Ø 5,5 - 12 mm

Product Information / Surge Protection

As an option, this luminaire can also be ﬁtted with a surge protector of Type 2-

3 (at the time of order). The technical data can be found directly on the

installed device. If the surge protector has been triggered by an adverse event ,

the luminaire is automatically disconnected from the mains. In that case, the

LED on the surge protector no longer lights up.

For comprehensive protection of the luminaire against lightning and electrical

surges, primary (Type 1) and secondary (Type 2) surge arrestors must be

installed into the power supply. We recommend the combination arrestor

DS253VG-300 (Type 1+2+3) from Citel, which is installed in the control cabi-

net.

The technical planner/installer is responsible for the proper selection, sizing

and installation of the surge protection modules that must be provided on site.

Please note the various protection levels for Class I and II, as well as the

applicable statutory provisions regarding surge protection. Installation and

maintenance may only be performed by a qualiﬁed electrician.

Produkthinweis / Überspannungsschutz

Optional kann diese Leuchte (bei der Bestellung) mit einem Überspannungs-

schutz Typ 2-3 ausgestattet werden. Die technischen Daten ﬁnden Sie in die-

sem Fall direkt auf dem eingebauten Gerät. Wurde der Überspannungsschutz

im Schadensfall ausgelöst, wird die Leuchte automatisch vom Netz getrennt.

Bei eingeschalteter Stromversorgung leuchtet dann die Leuchtdiode am Über-

spannungsschutz nicht mehr.

Zu einem umfassenden Schutz der Leuchte gegen Blitzeinwirkungen und Über-

spannungen ist es notwendig, zusätzlich einen Grob- (Typ 1) und Mittelschutz-

ableiter (Typ 2) in die Stromversorgung einzubauen. Wir empfehlen den Kombi-

ableiter DS253VG-300 (Typ 1+2+3) der Firma Citel für die Montage im Schalt-

schrank.

Der Fachplaner/Installateur ist für die fachgerechte Auswahl, Dimensionierung

und die Montage der bauseits einzusetzenden Überspannungsschutzbausteine

verantwortlich. Bitte beachten Sie die unterschiedlichen Schutzpegel für die

Schutzklassen I und II sowie die geltenden gesetzlichen Vorschriften zum Über-

spannungsschutz. Die Installation und Wartung ist nur von einem entspre-

chend qualiﬁziertem Elektro-Fachbetrieb durchzuführen.

Installation

The luminaire should be installed and maintained by a suit-

ably qualified person in compliance with latest electrical

regulations and relevant legislation.

In case of questions please contact our technical hotline:

+49 5194 909209 (from Monday - Friday from 08.00 until

16.00 hours

Installation Procedure

1) Switch off the mains electrical supply.

2) Check that rating shown on the luminaire label con-

forms with the mains electrical supply.

3) Feed the mains supply cable Athrough the cable grip B

and secure in position by tightening the two screws C.

4) Connect the mains supply leads to their respective ter-

minals in the terminal block D(N = neutral, L1 =

phase, = earthing).

If luminaire is designed in SKII the connection of the

protective conductor is not necessary. Make sure that

the cable SKII is inserted conform inside luminaire.

5) Slide luminaire over pole summit E, align as desired

and secure in place using the three locking screws F.

6) Release the four hexagon socket screws G, and remove

the top/reflector assembly Hby pulling it upwards.

7) Fit the appropriate lamp J, as indicated on the lumi-

naire label I, by inserting it firmly into the lampholder.

8) Reposition top/reflector assembly Hand tighten the

four hexagon socket screws G. Pay particular attention

to even tightness.

Montage

Montage und Wartung sollten nur von geschultem Fach-

personal mit entsprechender beruflicher Qualifikation

in Übereinstimmung mit den neuesten elektrischen

Installations- und Sicherheitsvorschriften durchgeführt

werden.

Bei Fragen wenden Sie sich bitte an unsere technische

Hotline unter +49 5194 909209 (Montag - Freitag von

08:00 Uhr bis 16:00 Uhr).

Vorgehensweise

1) Spannungsfreiheit der Anschlussleitung herstellen.

2) Entsprechend der Masthöhe zugeschnittene Anschluss-

leitung Adurch die Zugentlastung Bführen und mit

Hilfe der Schrauben Cbefestigen.

3) Nulleiter (N), Phase (L1) und Schutzleiteranschluss

an die entsprechend markierten Kontakte der

Anschlussklemme Danschließen.

Vergleichen Sie die örtliche Spannung und Frequenz

mit den Daten auf dem Leistungsschild.

Bei Ausführung der Leuchte in SKII entfällt der An-

schluss des Schutzleiters. Es ist zu beachten, dass das

Kabel SKII konform in die Leuchte eingefüht wird.

4) Leuchte auf den Mast Eaufsetzen, ausrichten und mit

den drei Gewindestiften F befestigen.

5) Innensechskantschrauben Glösen und Deckel Hmit

angeschraubtem Reflektorsatz abnehmen.

6) Setzen Sie ausschließlich den auf dem Leistungsschild

Iangegebenen Lampentyp J ein.

7) Deckel Hvorsichtig aufsetzen und mit Innensechs-

kantschrauben Ggleichmäßig verschrauben.

Lamp Replacement and Maintenance

Do not open luminaire while in operation or while mains

supply is switched on!

1) Switch off the mains electrical supply.

2) Remove the top/reflector assembly. Clean all exterior

surfaces, if necessary by using a wet cloth with mild

detergent.

3) Check gasket for damage and replace if necessary.

4) Replace lamp.

5) Follow item 8) on page 3) for instructions to close

luminaire.

Protect our enviroment: Discard used lamps in compliance

with the most recent environmental legislation.

Lampenwechsel und Wartung

Leuchtengehäuse nicht während des Betriebes öffnen!

1) Spannungsfreiheit der Anschlussleitung herstellen.

2) Deckel mit angeschraubtem Reflektorsatz abnehmen

und Abdeckung mit geeigneten Reinigungsmitteln

säubern. Dichtungen auf Funktionalität überprüfen

und gegebenenfalls austauschen.

3) Lampe wechseln (Lampentyp, -leistung und Sockel

müssen mit den Angaben auf dem Leistungsschild

übereinstimmen).

4) Deckel mit Reflektorsatz sorgfältig aufsetzen und

gleichmäßig verschrauben.

Für die Entsorgung der Lampe sind die zur Zeit gültigen

Umweltgesetze zu beachten.

ZA630_ZA640_010613 / 006-0577

Technische Änderungen vorbehalten.

Technical specifications are subject to change.
