ASUS P8B-E/4L Technical Updates

This is an information update for the user guide that comes with your motherboard package.

P8B-E/4L specications summary

(page xi)

Processor Support / System Bus 1 x Socket LGA1155

Intel®Xeon®E3-1200 v2 Processor Family

Intel®Xeon®E3-1200 Processor Family

Intel®Core™ i3-2100 Processor Family

Intel®Pentium™ G8x0/G6x0

Intel®Celeron™ G5x0/G4x0

Memory Total Slots 4 (2 Channels)

Capacity Maximum up to 32GB

Memory Type DDR3 1066/1333/1600* ECC UDIMM

* DDR3 1600 can only be supported with Intel® Xeon®E3-1200 v2

Processor

Expansion

Slots

(follow SSI

Location #)

Total PCI/PCI-X/

PCI-E Slots

6

Slot Location 1 1 x PCI 32bit/33 MHz

Slot Location 2 1 x PCI 32bit/33 MHz

Slot Location 3 1 x PCI-E x8 (x4 Gen2 link)

Slot Location 4 1 x PCI-E x16 (x8 Gen3*/Gen2 link)

* Gen3 link can only be supported with Intel® Xeon®E3-1200 v2

Processor

Slot Location 5 1 x PCI 32bit/33 MHz

Slot Location 6 1 x PCI-E x16 (x16 Gen3*/Gen2 link)

(Auto switch to x8 link if slot 4 is occupied)

* Gen3 link can only be supported with Intel® Xeon®E3-1200 v2

Processor

Additional Slot 1 1 x PIKE Slot for Storage expansion

2 ASUS P8B-E/4L

15060-11740000

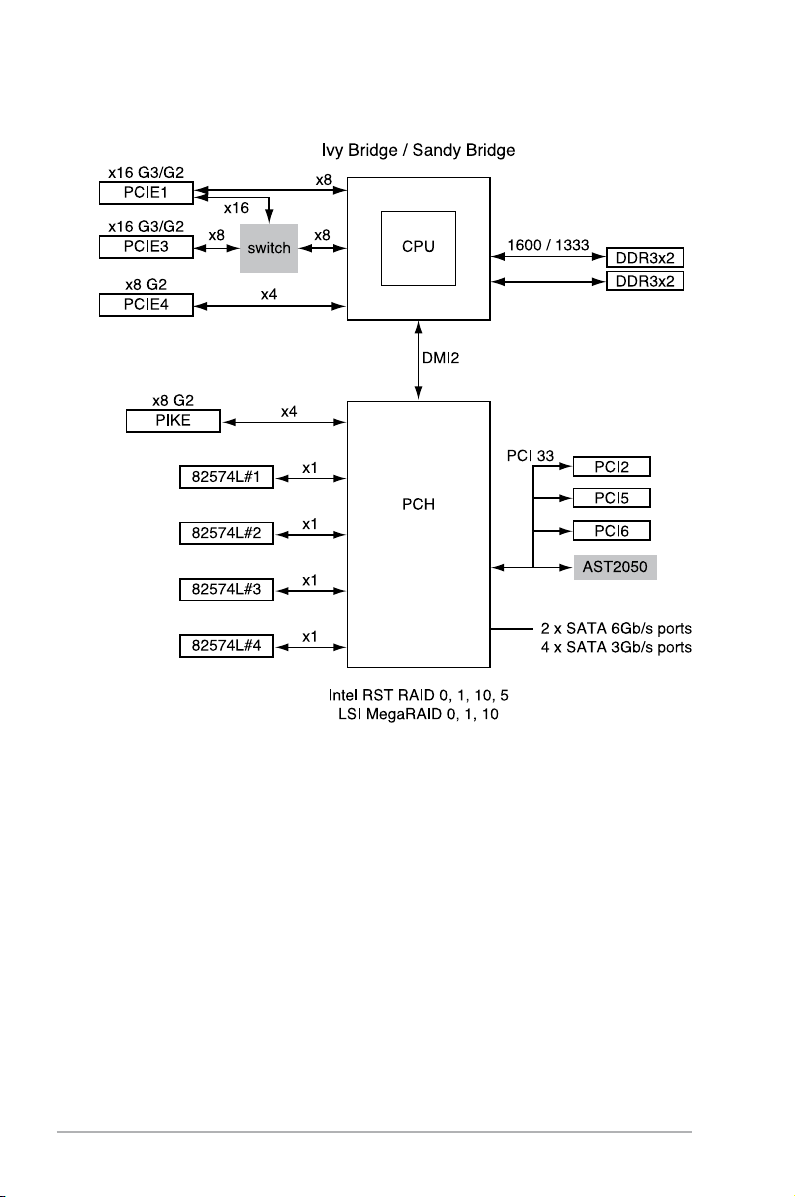

A.1 P8B-E/4L block diagram

(page A-3)
