Art. 9445

Universal Hydraulik-Bördelgerät

1Klemmbacken 4,75 mm ISO

2 Klemmbacken 5,00 mm ISO

3 Klemmbacken 6,00 mm ISO

4 Klemmbacken 1/4"

5 Klemmbacken 1/4" Connect

6 Druckstück OP0

7 Druckstück OP2

8 Druckstück OP1 (1/4" & 6 mm)

9 Druckstück 4,75 mm ISO

10 Druckstück 5 mm ISO

11 Druckstück 6 mm ISO

12 Druckstück 1/4" Connect

13 Spannknebel

14 Griff

15 Halter

16 Hydraulikeinheit

VORBEREITUNG

•Entlastungsventil öffnen, Kolben zurückschieben und im Anschluss danach das Ventil fest

verschließen.

•Hydraulikzylinder im Uhrzeigersinn in den Halter drehen. Druckstücksitz muss innen am Halter

herausragen.

•Bremsleitung entgraten.

SICHERHEITSHINWEIS

ACHTUNG! Bei Verwendung des Werkzeugs eine Schutzbrille tragen.

VERWENDUNG

1. Benötigte Klemmbacken wählen und

Leitung zwischen den Klemmbacken

einsetzen.

2. Klemmbacken mit Leitung in den Halter

einlegen und festklemmen.

Klemmbacken mit Befestigungsschraube

handfest festklemmen.

Halter

Leitung

Klemmbacken

Bremsleitung

4 5

6 7 8 9 10 11 12

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

3. Entlastungsventil öffnen, Koben vollständig

zurück drücken und Ventil fest

verschließen.

4. Griff installieren, Halter am Griff festhalten

und Hydraulikzylinder bis zum Anschlag in

den Halter drehen.

5. OP0 Druckstück in den Druckstücksitz

einsetzen.

6. Hebel am Hydraulikzylinder solange

betätigen, bis die Druckstückkante an den

Klemmbacken anliegt.

7. Entlastungsventil öffnen, Kolben vollständig

zurück drücken, Ventil wieder fest

verschließen und OP0 Druckstück

entfernen.

8. Klemmbacken mit Schraube und

Spannknebel festklemmen.

Entlastungsventil Griff

Hebel

Hydraulik-

zylinder

Druckstück Position bei Fertigstellung

Druckstücksitz

Entlastungsventil

Spannknebel

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

9. Hydraulikzylinder 3 Umdrehungen, zum

Einsetzen des erforderlichen Druckstücks,

gegen den Uhrzeigersinn drehen.

Anschließend wieder im Uhrzeigersinn bis

zum Anschlag drehen.

10. Hydraulikhebel betätigen bis die

Druckstückkante an den Klammbacken

anliegt.

11. Entlastungsventil 1/2 Umdrehung öffnen

und danach wieder verschießen.

12. Werkzeug am Griff festhalten und

Hydraulikzylinder, zum Entfernen des

Druckstücks, gegen den Uhrzeigersinn

herausdrehen.

13. Befestigungsschraube mit Spannknebel lösen, Klemmbacken und Leitung entfernen. Die

gebördelte Leitung sollte dem jeweiligen Bördelungstyp entsprechen (siehe Abbildung unten).

Position bei Fertigstellung

CONNECT

Entlastungsventil

GM GM-TC 45° & DOUBLE ISO

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

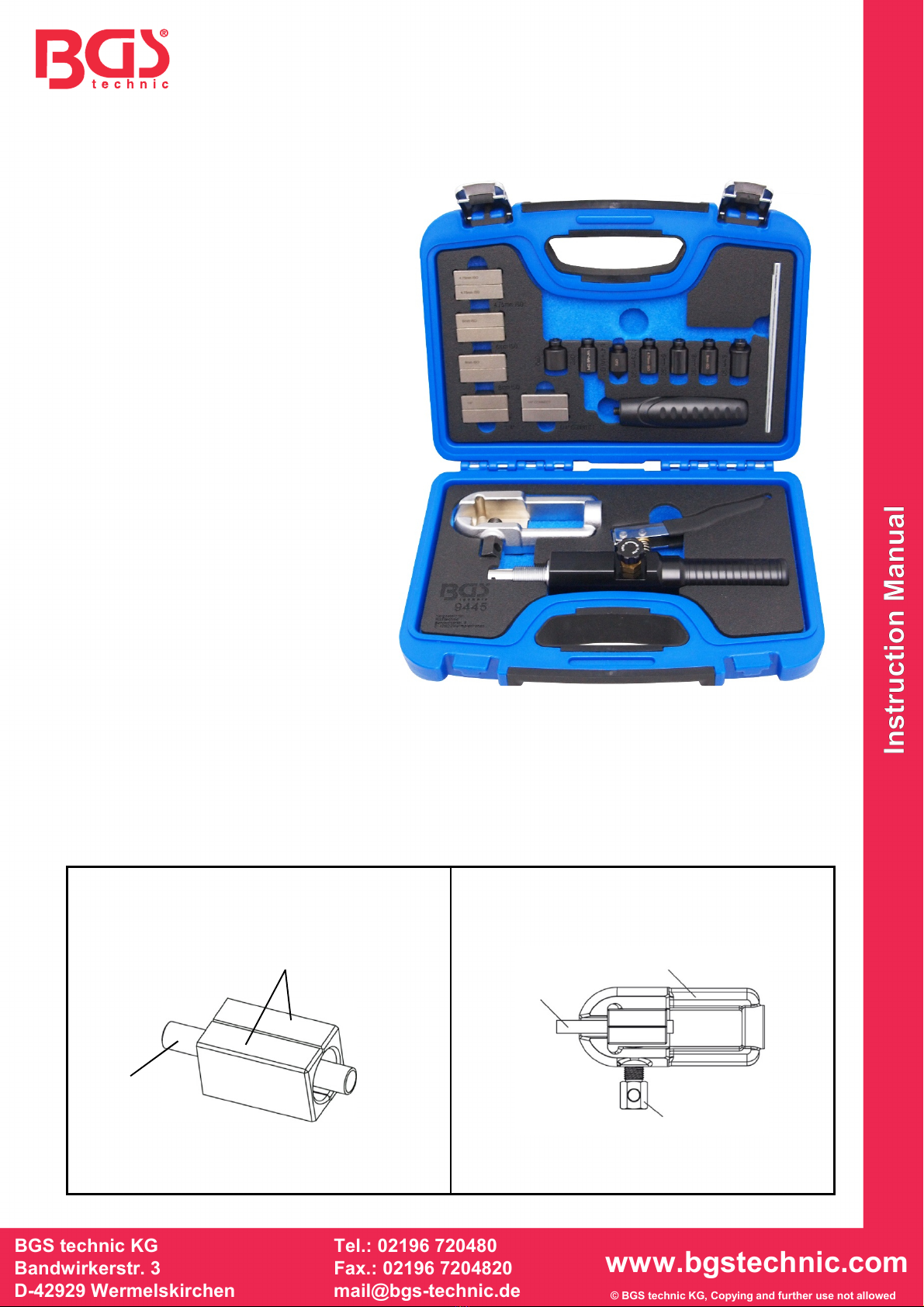

Art. 9445

Universal Hydraulic Flaring Tool

1Die Set 4,75 mm ISO

2 Die Set 5,00 mm ISO

3 Die Set 6,00 mm ISO

4 Die Set 1/4"

5 Die Set 1/4" Connect

6 Adaptor OP0

7 Adaptor OP2

8 Adaptor OP1 (1/4" & 6 mm)

9 Adaptor 4,75 mm ISO

10 Adaptor 5 mm ISO

11 Adaptor 6 mm ISO

12 Adaptor 1/4" Connect

13 Sliding bar

14 Handle

15 Yoke

16 Hydraulic unit

PRE-OPERATION SET-UP

•Open the relief valve to release the pressure, than close tightly.

•Rotate the yoke fully counter-clockwise to bottom out the adapter seat.

•Deburr the tube.

SAFETY ADVISE

WARNING! Wear safety goggles when using this tool.

OPERATING INSTRUCTIONS

1. Choose the correct die set and insert the

tube between the dies

2. Insert and tighten the dies and tubing into

the yoke

Securely fasten die by turning fixing screw

clockwise with your hands.

Yoke

Tube

Die set

Tube

4 5

6 7 8 9 10 11 12

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

3. Open the relief valve to fully recess piston,

then close tightly

4. Grasp the handle and rotate the hydraulic

cylinder clockwise until it stops.

5. Place the OP0 adapter onto the adapter

seat on the end of the piston.

6. Begin squeezing the lever and continue

until the edge of the adapter meets the die.

7. Open the relief valve to fully recess piston,

then close tightly and remove the OP0

adapter.

8. Securely fasten die by turning tightening

bar clockwise.

Relief valve

Handle

Lever

Hydraulic

cylinder

Adaptor Finish position

Adaptor seat

Relief valve

Tightening bar

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

9. Rotate the tool counter-clockwise 3-round

to place the adapter that you want to

operate and rotate clockwise until it stops.

10. Squeeze the lever and continue until the

edge of the adapter meets the die.

11. Open the relief valve 1/2-round, than close

tightly.

12. Grasp the handle and rotate the tool

counter-clockwise to remove the adapter

from the die.

13. Then loosen the tightening bar and remove the tube. It should look something like the sketch

below.

Finish position

CONNECT

Relief valve

GM GM-TC 45° & DOUBLE ISO
