Manuel d'instructions

CyberScan PC 10

Analyseur multi-paramètres pH / conductivité / température

68X230401

04/98

Préface

Ce manuel décrit l'utilisation du multi-paramètre portable CyberScan PC 10. Il peut être

utilisé de deux façons. Premièrement comme un guide aidant pas à pas l'utilisateur à faire

fonctionner l'appareil. Deuxièmement comme guide de référence pratique. Ce manuel

d'instructions est rédigé pour couvrir autant d'applications envisageables du CyberScan PC 10

que possible. En cas de doute sur l'utilisation du CyberScan, ne pas hésiter à contacter le plus

proche distributeur habilité de Eutech Instruments.

Eutech Instruments ne peut pas accepter de responsabilité concernant des dommages ou des

dysfonctionnements provoqués par une utilisation incorrecte de l'appareil.

Ne pas oublier de compléter la carte de garantie et de l'expédier par retour de courrier au

distributeur habilité de Eutech Instruments.

Les informations présentées dans ce manuel peuvent être modifiées sans préavis lorsque des

améliorations sont apportées, et n'engagent en rien Eutech Instruments Pte Ltd.

SOMMAIRE

1. INTRODUCTION ............................................................................ 3

2. FONCTIONS DE L'AFFICHAGE ET DU CLAVIER................. 4

2.1. AFFICHAGE............................................................................................... 4

2.2. CLAVIER.................................................................................................... 5

3. PREPARATION............................................................................... 6

3.1. INSERTION DES PILES............................................................................ 6

3.2 BRANCHEMENT DE LA SONDE............................................................ 7

3.3 BRANCHEMENT DU TRANSFORMATEUR ......................................... 8

4. ETALONNAGE................................................................................ 9

4.1. INFORMATION IMPORTANTE POUR L'ETALONNAGE

DE L'APPAREIL......................................................................................... 9

4.2. PREPARATION DE L'APPAREIL POUR L'ETALONNAGE.................. 10

4.3. ETALONNAGE DU pH.............................................................................. 10

4.4 ETALONNAGE DE LA CONDUCTIVITE............................................... 13

4.5 ETALONNAGE DE LA TEMPERATURE................................................ 15

5. MESURE ........................................................................................... 17

6. FONCTION HOLD.......................................................................... 18

7. ENTRETIEN ET MAINTENANCE DE LA SONDE................... 19

8. DETECTION DES PANNES........................................................... 20

9. MESSAGES D'ERREUR................................................................. 21

10. CARACTERISTIQUES................................................................... 22

11. ACCESSOIRES................................................................................ 23

1. INTRODUCTION

Merci d'avoir choisi Eutech Instruments. Le multi-paramètre portable Eutech PC 10 est un

appareil à microprocesseur permettant de mesurer le pH, la conductivité et la température

avec une seule sonde. Cet appareil présente des fonctions conviviales, chacune étant

entièrement accessible par l'intermédiaire du clavier étanche à l'eau.

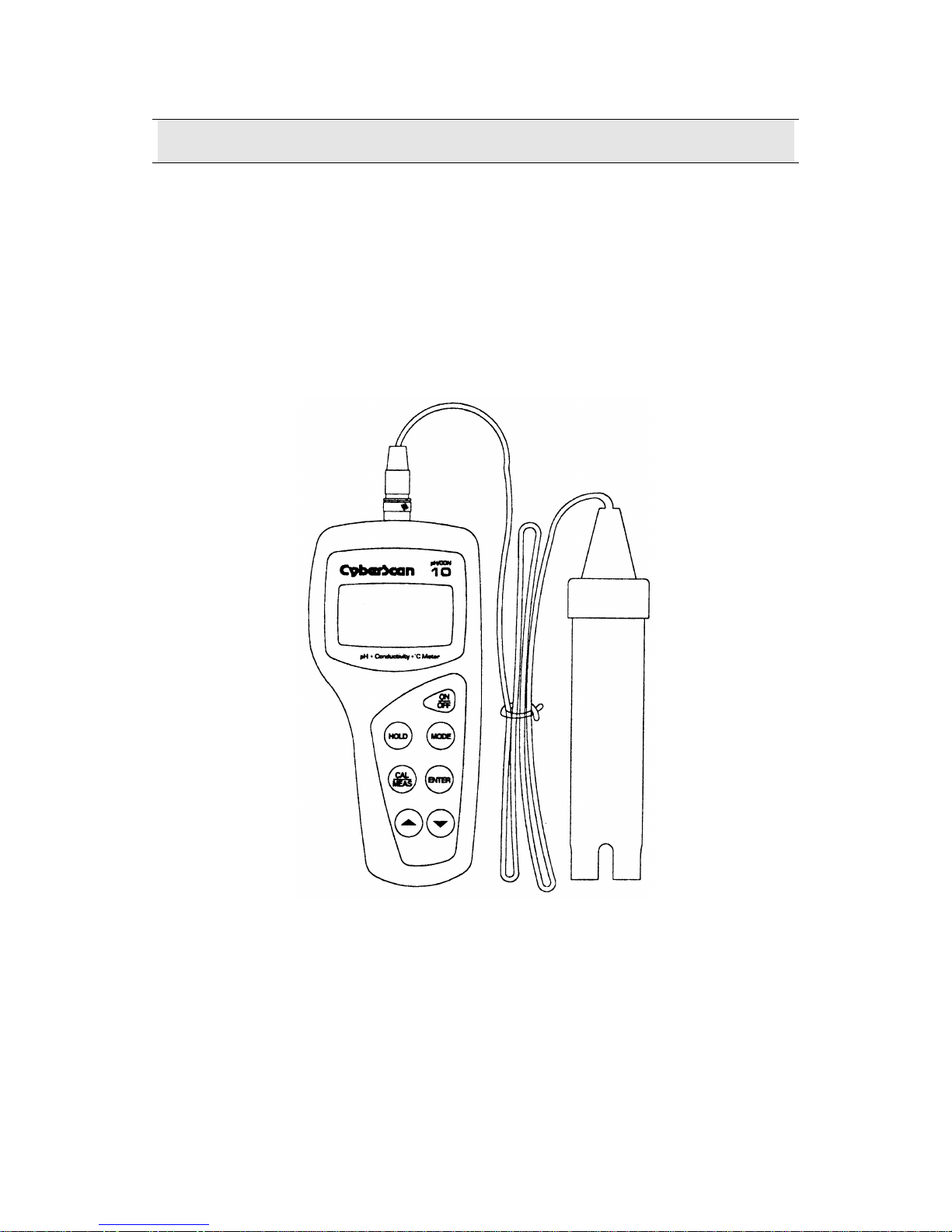

Cet appareil est équipé d'une sonde combinant le pH, la conductivité et la température avec un

câble submersible de 3 mètres, de piles et d'un pied incorporé à l'arrière de l'appareil. Lire

attentivement ce manuel d'instructions avant de faire fonctionner le multi-paramètre.

2. FONCTIONS DE L'AFFICHAGE ET DU CLAVIER

2.1. Affichage

Le LCD est composé d'un affichage principal et d'un affichage secondaire.

•L'affichage principal indique la mesure du pH ou de la conductivité (µS ou mS).

•L'affichage secondaire indique la température en °C.

L'affichage indique également les messages d'erreur, les fonctions du clavier et les fonctions

de programme. Voir figure 1.

Indicateur de

mode de mesure Indicateur

d'étalonnage Indicateur de

CONfirmation

Indicateur

READY

(prêt)

Indicateur

Hold

(figer)

Indicateur

ERReur

Indicateur

de tampon

Indicateur

de sonde Indicateur

d'usure des

piles

Indicateur de

mode d'étalonnage

du pH

Indicateur de

mode d'étalonnage

de la température

Affichage

principal

Affichage

secondaire

Indicateur de

Compensation

Automatique de

Température

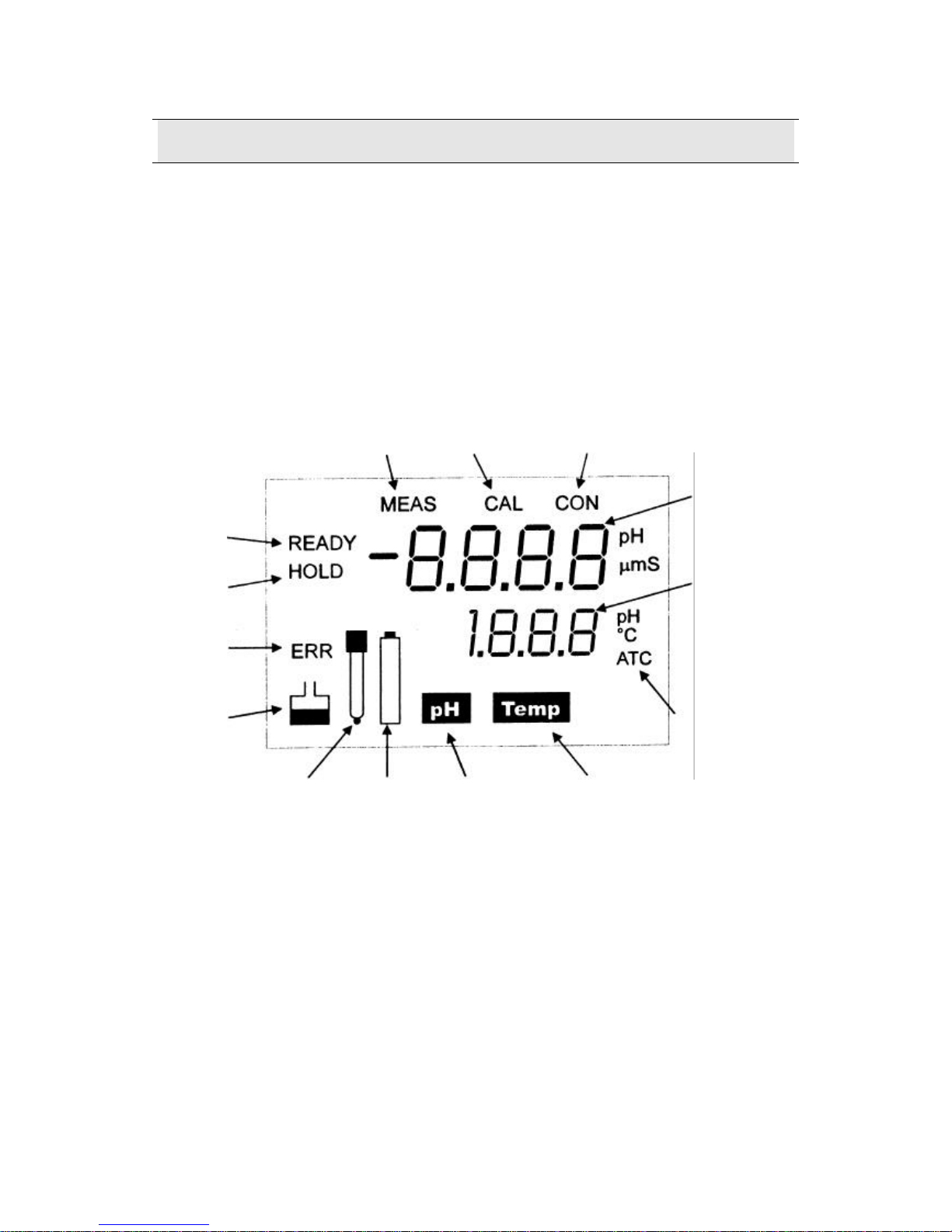

Figure 1 -Ecran LCD complet

2.2. Clavier

Le grand clavier à membrane facilite l'utilisation de l'appareil. Chaque touche, lorsqu'elle est

actionnée, correspond à un indicateur graphique sur l'écran LCD. Voir figure 2.

Touche Fonction

ON/OFF

(marche/arrêt) Met l'appareil sous et hors tension. Lorsque l'appareil est mis sous tension, le multi-

paramètre démarre dans le mode quitté lors de sa dernière mise hors tension. Par

exemple, si l'utilisateur éteint le multi-paramètre en mode de mesure de

conductivité, l'appareil sera en mode de mesure de conductivité lorsqu'il est remis

sous tension.

HOLD

(figer) Fige la mesure affichée. Pour activer, appuyer sur HOLD dans le mode de mesure.

Pour débloquer, appuyer à nouveau sur HOLD.

MODE Sélectionne le paramètre de mesure (conductivité ou pH). Appuyer sur MODE

pour passer du mode de pH au mode de conductivité et inversement.

CAL/MEAS

(étalonnage/

mesure)

Permute entre les modes d'étalonnage et de mesure.

Si l'appareil est en mode de mesure de la conductivité, appuyer sur CAL/MEAS

pour passer en mode d'étalonnage de la conductivité.

Si l'appareil est en mode de mesure du pH, appuyer sur CAL/MEAS pour passer en

mode d'étalonnage du pH.

REMARQUE : l'étalonnage de la température est accessible à partir du mode

d'étalonnage du pH; se reporter aux instructions en pages 15 -16.

ENTER

(entrer) Appuyer pour confirmer les valeurs d'étalonnage de l'utilisateur en mode

d'étalonnage.

5/6Augmente et diminue les valeurs en mode d'étalonnage.

En mode de pH, 5/6permet de se déplacer parmi les valeurs automatiques de

tampons 4,00, 7,00 et 10,00.

En mode d'étalonnage de la conductivité et de la température, 5/6permet

d'augmenter ou de diminuer la valeur par incréments.

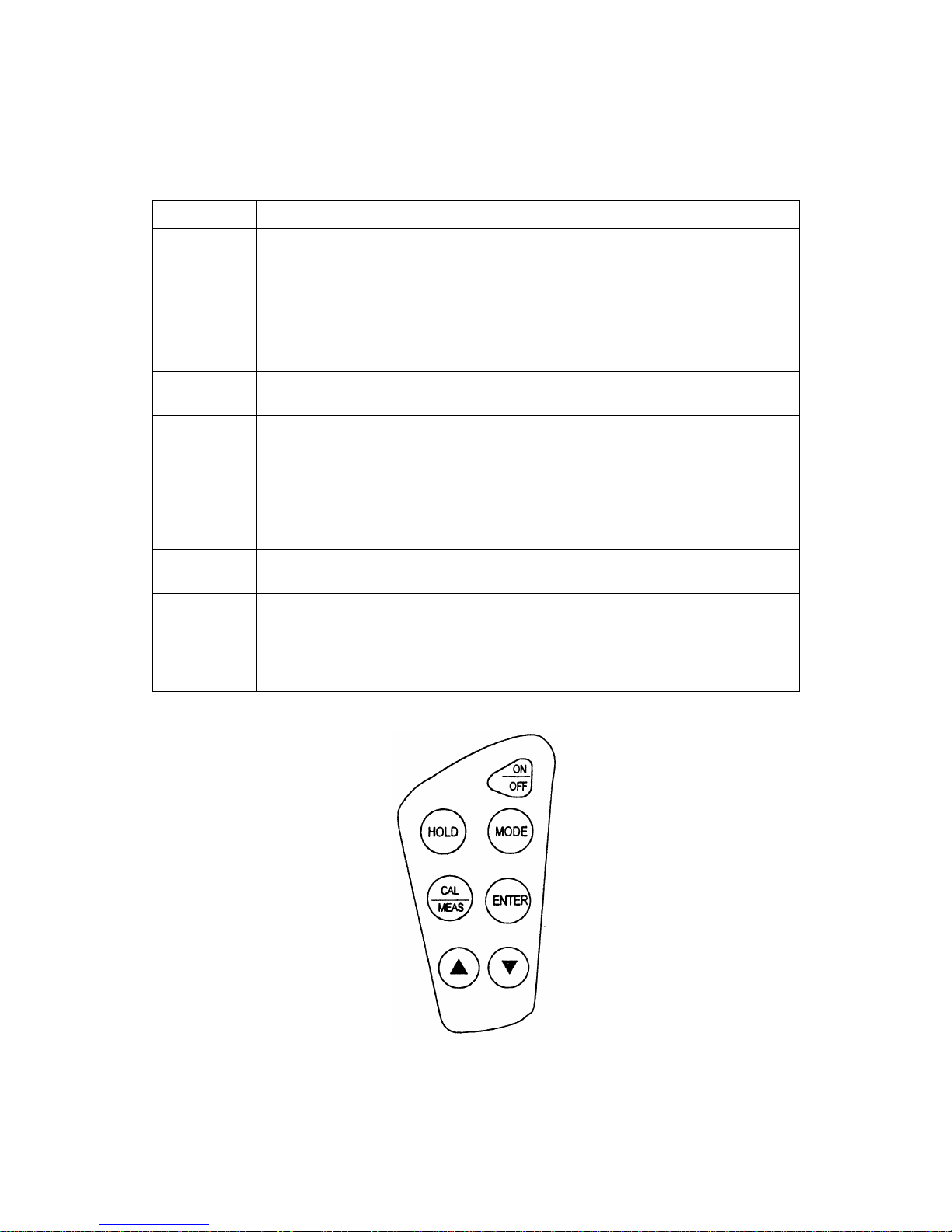

Figure 2 -Clavier

3. PREPARATION

3.1 Insertion des piles

L'appareil est livré avec quatre piles AAA.

1. Utiliser un tournevis cruciforme pour retirer les deux vis maintenant le couvercle des

piles. Voir figure ci-dessous.

2. Soulever le pied de l'appareil pour exposer le couvercle des piles. Retirer le couvercle.

3. Insérer les piles. Respecter la polarité correcte des piles indiquée sur le schéma dans le

couvercle.

4. Remettre le couvercle des piles dans sa position d'origine à l'aide des deux vis retirées

précédemment.

Retirer ces deux vis

pour accéder au

compartiment des

piles.

Compartiment des

piles.

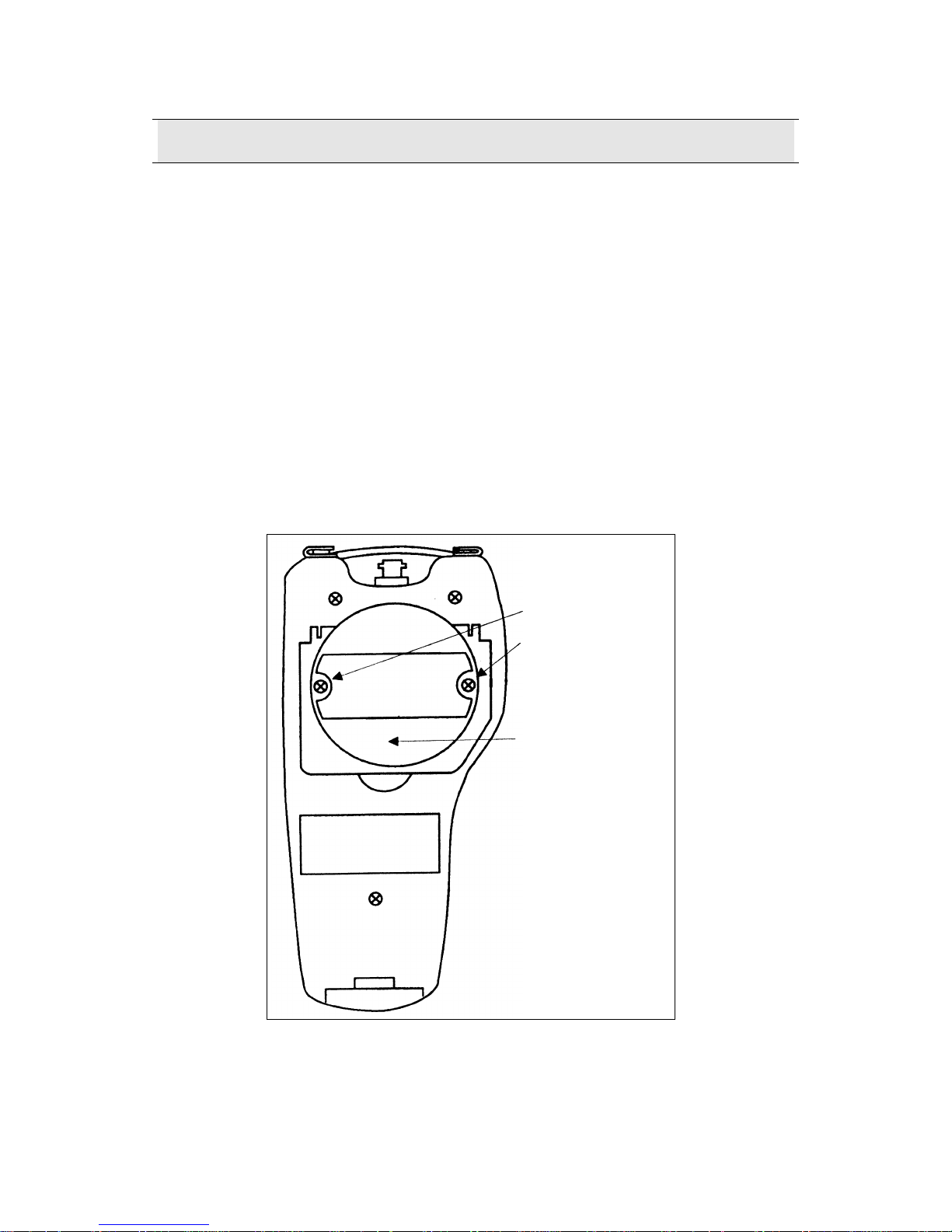

Figure 3 -Compartiment des piles

3.2. Branchement de la sonde

Le multi-paramètre PC 10 de Eutech Instruments utilise une sonde combinée pH /

conductivité / température spéciale. Le câble de la sonde est équipé d'un connecteur à encoche

à 6 broches pour permettre la connexion de la sonde sur le multi-paramètre.

REMARQUE : ne pas remplacer cette sonde par d'autres sondes ou électrodes. Pour

obtenir une sonde de rechange, se reporter au chapitre "Accessoires" en

page 23.

REMARQUE : conserver le connecteur propre et sec. Ne pas toucher le connecteur avec

des mains sales.

Pour connecter la sonde de pH / conductivité :

1. Aligner l'encoche et les 6 broches du connecteur de la sonde avec les trous dans le

connecteur en haut du multi-paramètre. Enfoncer et visser le manchon métallique pour

bloquer le connecteur de la sonde en position. Voir figure 4.

2. Pour retirer la sonde, dévisser le manchon métallique et soulever le connecteur de la

sonde. Retirer la sonde du multi-paramètre en la tenant par le manchon métallique.

ATTENTION : ne pas tirer sur le cordon de la sonde pour ne pas déconnecter les fils de

la sonde.

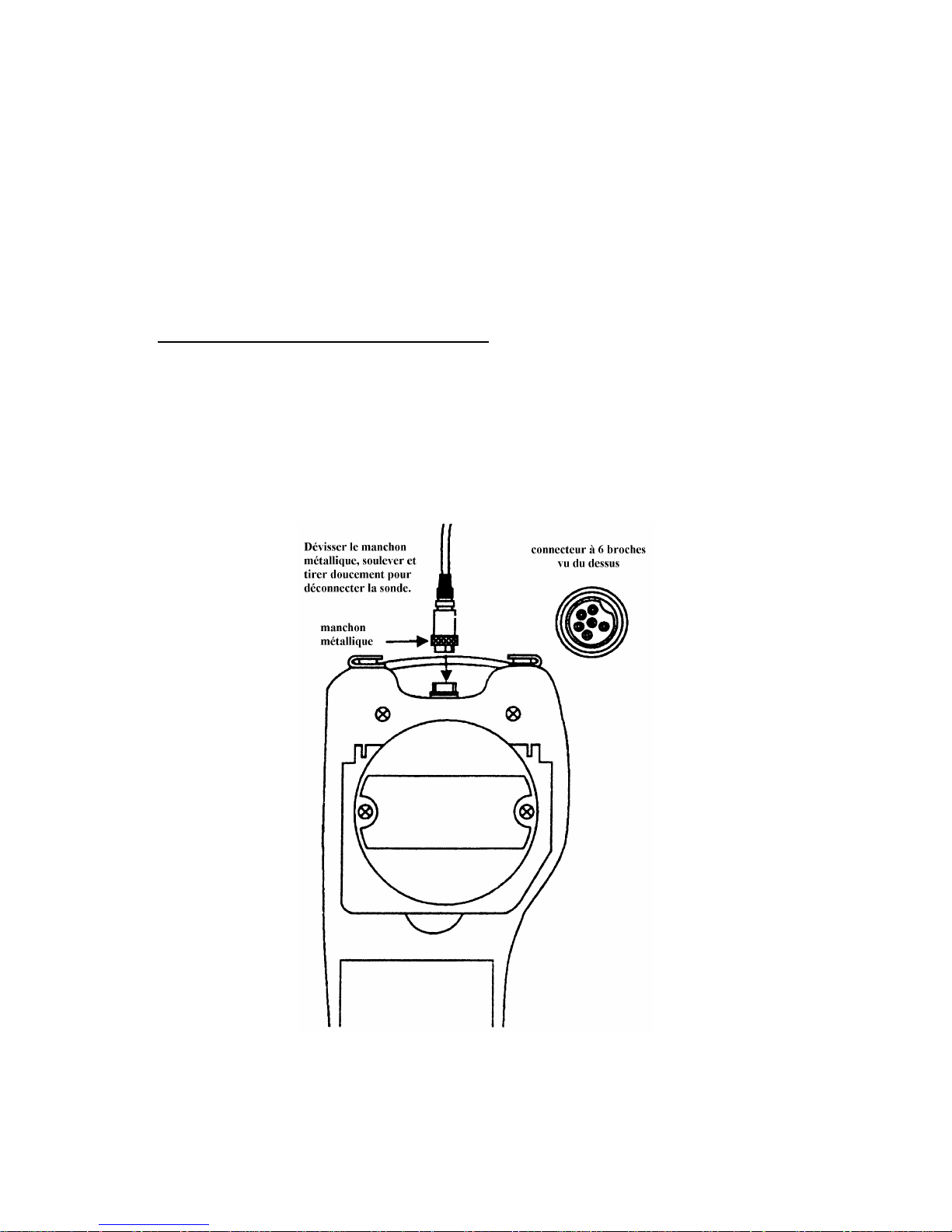

Figure 4 -Connexion de la sonde

3.3. Branchement du transformateur

Le transformateur CA n'est pas inclus avec le multi-paramètre. Commander séparément en

page 23.

1. Insérer la fiche Jack comme montré dans la figure 5 ci-dessous.

2. Mettre le multi-paramètre hors tension avant de brancher le transformateur dans la prise

de courant. Cette précaution de sécurité protège le logiciel du multi-paramètre.

3. Appuyer sur la touche ON/OFF (marche/arrêt) pour mettre le multi-paramètre sous

tension.

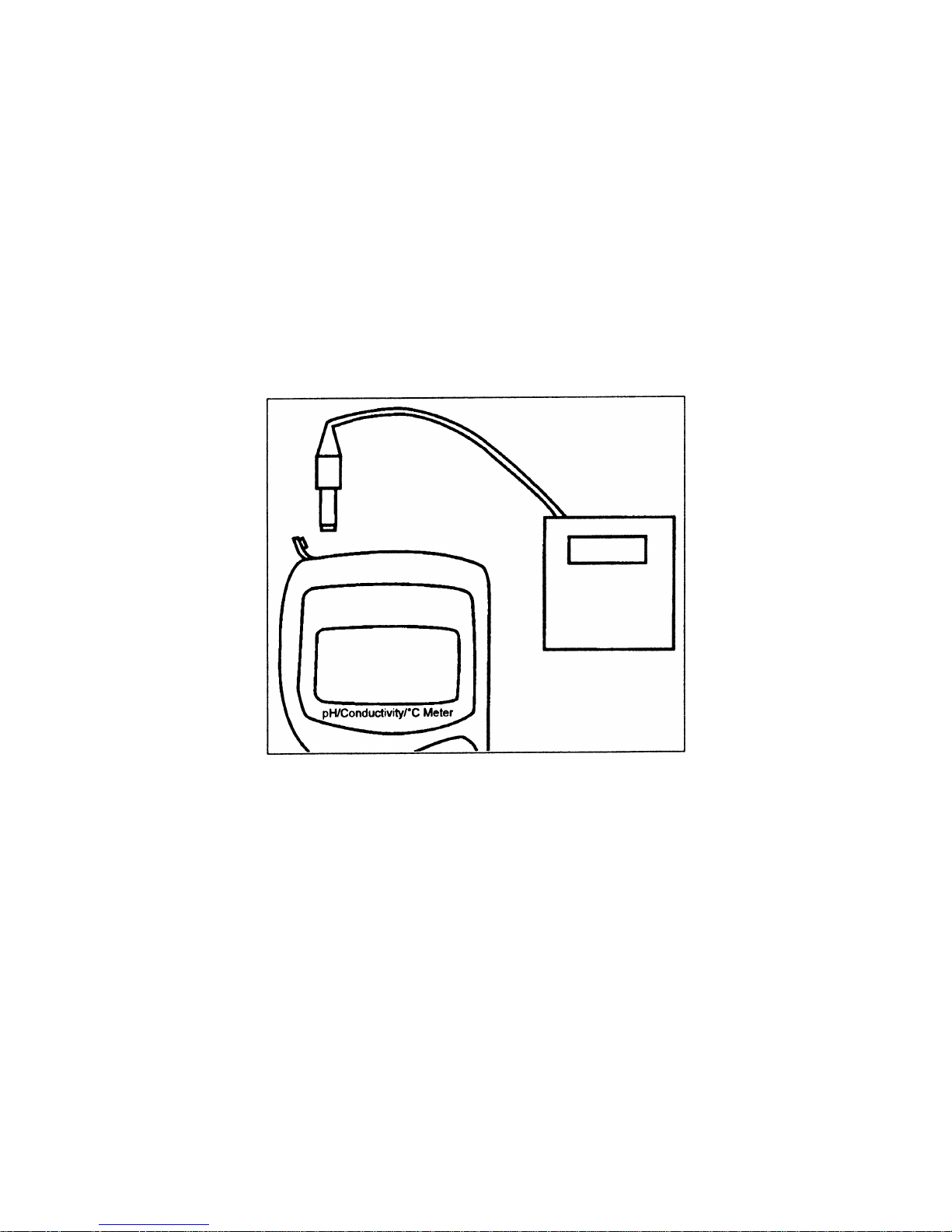

Figure 5 -Utilisation du transformateur CA

4. ETALONNAGE

4.1. Information importante concernant l'étalonnage du multi-paramètre

Lors de l'étalonnage du multi-paramètre par l'utilisateur, les anciennes données d'étalonnage

du pH et de la conductivité sont remplacées point par point. Par exemple, si le multi-

paramètre a été précédemment étalonné sur pH 4,0, 7,0 et 10,0 et que l'utilisateur le ré-

étalonne à pH 7,0, le multi-paramètre conservera les anciennes données d'étalonnage à pH

4,0 et pH 10,0.

Pour ré-étalonner entièrement le multi-paramètre, ou

pour utiliser une sonde de rechange, il est préférable

de régler le multi-paramètre sur ses valeurs par défaut

d'usine et de ré-étalonner le multi-paramètre sur tous

les points.

Pour restaurer le multi-paramètre sur ses valeurs

d'usine par défaut :

1. L'appareil étant en mode de mesure, appuyer

pendant 3 secondes sur CAL/MEAS (étalonnage/

mesure).

2. L'appareil affiche RST (restaurer) sur l'affichage

inférieur et CAL (étalonner) sur l'affichage

supérieur. Voir figure 6.

3. Appuyer sur ENTER (entrer) pour restaurer

l'appareil sur ses valeurs d'usine par défaut. Si

l'utilisateur ne désire pas effacer les données

d'étalonnage existantes, appuyer sur CAL/MEAS

pour quitter ce mode.

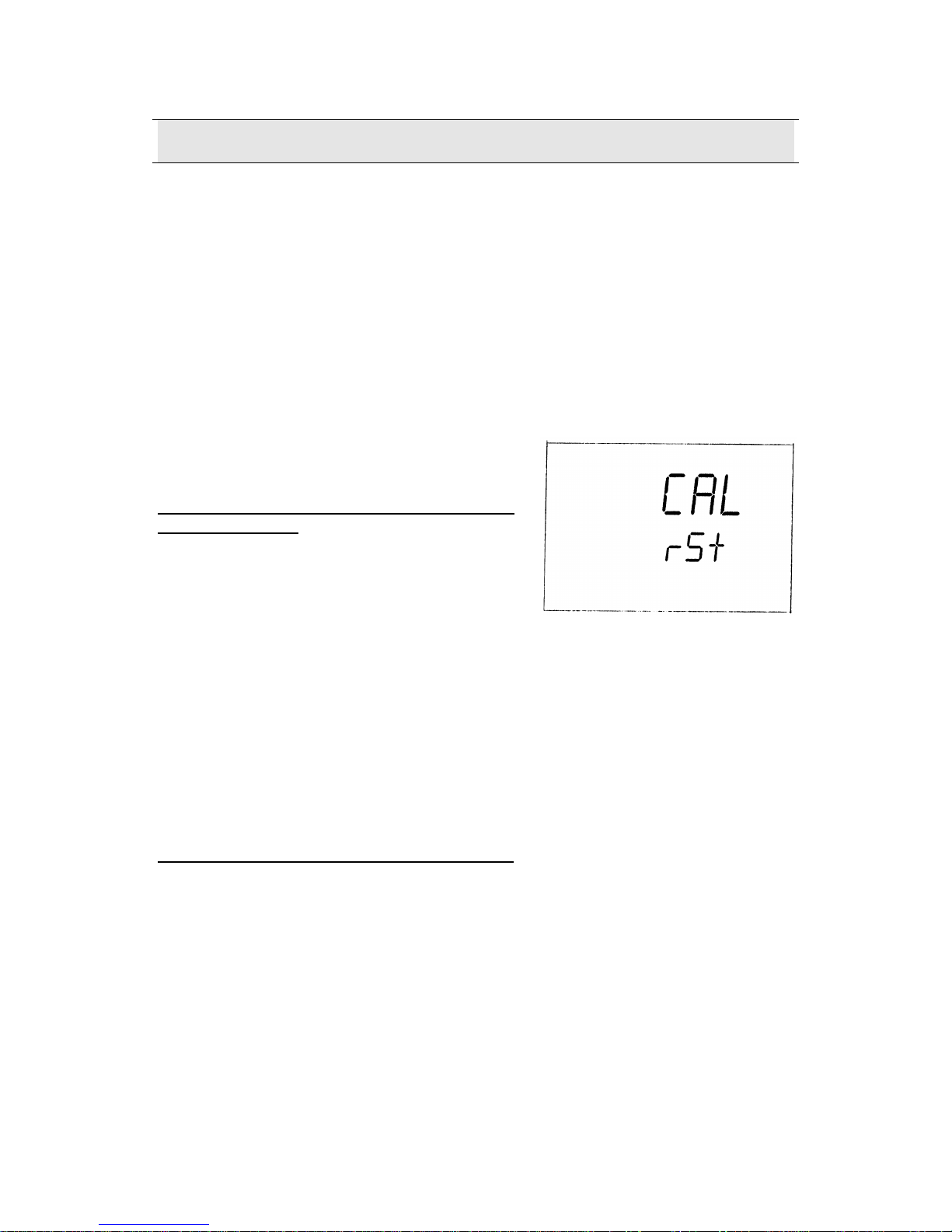

Figure 6 -Restauration sur les valeurs

d'usine par défaut

Informations pour étalonner le multi-paramètre :

Voir paragraphe 4.3 en pages 10 -12 pour l'étalonnage du pH.

Voir paragraphe 4.4 en pages 13 -15 pour l'étalonnage de la conductivité.

Voir paragraphe 4.5 en pages 15 -16 pour l'étalonnage de la température.
