Hellermann Tyton MK9SST Manuale utente

M.K.9SST

Käyttöohjeet

Operating instructions

Yleistä

Lukekaa nämä käyttöohjeet huolellisesti ennen MK9SST työkalun käyttöönottoa.

Emme vastaa vahingoista tai korvauspyynnöistä jotka ovat aiheutuneet työkalun

väärinkäytöstä.

General

Please read the operating instructions carefully before using the tension tool MK9SST.

We are not liable for any damage and claims arising from the improper operation or use of

the tension tool.

HellermannTyton

Sähkötie 8, 01510 Vantaa

Puh.: +358 9 8700 450, Fax: +358 9 8700 4520

E-Mail: myyn[email protected]

Internet: www.hellermanntyton.fi

Maahantuoja / Contact

Pidätämme oikeudet muutoksiin 12/2008

Due to technical improvements specifications may be altered without notice 12/2008

M.K.9SST

Turvallisuusohjeet

Asennustyökalua tulee käyttää ainoastaan käytössä johon se on suunniteltu. Työkalu saattaa aiheuttaa vaaran

mikäli sitä väärinkäytetään. Työkalun valmistaja ei vastaa vahingoista tai korvauspyynnöistä jotka ovat

aiheutuneet työkalun väärinkäytöstä.

Työkalu on tarkistettu tehtaalla ja toimitettu toimintavalmiudessa.

Vain maahantuojan valtuuttama työkalun korjaukseen koulutettu henkilö saa avata työkalun.

Mikäli työkalu on vioittunut valtuuttomattomien osien käytöstä, väärinkäytöstä tai valtuuttomattoman henkilön

avattua työkalun, kaikki työkalun takuut raukeavat.

Safety instructions

The tension tool is only to be used for the described purpose. The tension tool can be dangerous, if used not

properly. The manufacturer is not liable for any damage or claims resulting from unauthorized changes to the

tension tool.

The tension tool has been checked for safety and has left the factory in a technically perfect condition.

Only specialists trained by the manufacturer are allowed to open the tension tool.

If the tool is damaged due to unauthorized changes, misuse or evidence that the tool was opened by a non-

authorized specialist, all tool warranty may be void.

Tekniset tiedot

Nimikenumero: 110-95000

Tuotetunnus: MK9SST

Nipun halkaisija: Riippuu teräsjohdinsiteestä

Mitat (p x k x l): n. 190 x 150 x 40 mm

Paino: n. 0,48 kg

HellermannTyton johdinsiteet: MBT-sarjan teräsjohdinsiteet SS304 ja SS316 sekä MBT-sarjan pinnoitetut

terässiteet

Teräsjohdinsideleveys: 4,6 mm, 7,9 mm ja 13,2 mm

Technical data

Order no.: 110-95000

Article no.: MK9SST

Bundle diameter: depending on the type of tie

Dimensions (l x h x w): approx. 190 x 150 x 40 mm

Weight: approx. 0,48 kg

HellermannTyton cable ties: MBT-serie steel ties SS304 and SS316, also coated MBT-serie steel ties

Width of ties: 4,6 mm, 7,9 mm and 13,2 mm

M.K.9SST

Käyttöohje

Asenna terässide nipun ympärille ja työnnä terässiteen häntä lukko-osan läpi (4).

Kiristä terässide käsin.

Aseta terässide työkalun kärkiosan aukkoon (5) ja siirrä työkalun kärki terässiteen lukko-osaa vasten (4).

Vedä liipaisinta ja palauta ja toista liike kunnes esiasetettu terässiteen sidontakireys on saavutettu.

Tällöin työkalu katkaisee terässiteen ylijäävän pituuden.

How to use

Place tie around the bundle and pass end of tie through closure head (4). Pull the tie tight.

Insert tie into the slot of the head plate of the tool (5) and move the tool towards the tie closure head (4)

until touching.

Squeeze and release the trigger, several times if necessary, until the preselected tension is attained.

The end of the tie will then be cut off flush at the tie closure head.

Sidontakireyden asetus

Käännä kireyden säätönuppia (1) käytettävän MBT-teräsjohdinsiteen leveyden mukaisesti ja

sidontakireyden ilmaisin (2) osoittaa halutun kireyden..

Tämän jälkeen hienosäädä hienosäätönupista (3) teräsjohdinsiteelle soveltuva asento.

Käyttöohjeen viimeisellä sivulla on nimikenumero erilliselle suojakannelle joka estää asetetun

sidontakireyssäädön muuttamisen vahingossa.

Setting of tension

Turn the tension adjustment knob (1) until the tension indicator (2) shows the required position.

Then use the fine adjustment knob (3) to tune the tool to the used cable tie.

At the last page you will find the Order-Number for the Lock-Cap, to protect the adjustment knob

against unintended tuning.

Asetus

Setting

MK9SST Terässideleveys

Terässidesarja

Type

1-4 STD 4,6 mm MBT S, MBT S-S

5-8 HVY 7,9 mm ja 13,2 mm MBT H, MBT H-S MBT

Asetukset / Setting

M.K.9SST

Katkaisuterän vaihto

Avaa etulevyn ruuvit.

Siirrä etulevy.

Vaihda kulunut katkaisuterä. Varmista, että uusi katkaisuterä on oikein asennettu (kalteva sivu työkalun

suuntaan).

Asenna etulevy takaisin ja kiristä ruuvit.

Replacement of blades

Remove screws.

Remove front plate.

Replace old blade. Make sure that the new blade is inserted correctly (slant facing inward).

Put front plate back on. Secure with screws.

Varaosat / Spare parts

Huomio!

Käytä aina ainoastaan alkuperäisiä HellermannTyton varaosia.

Muussa tapauksessa työkalun turvallisuutta ja toimivuutta ei voida taata.

Caution!

Use only original HellermannTyton spare parts. Otherwise the safety and proper function of the tension tool

cannot be guaranteed.

Huomio! Noudattakaa varovaisuutta ja huolellisuutta katkaisuterän vaihdossa!

Caution! Take care when replacing the blades! There is danger of injury!

030

60499

Tunnus

Item No. Kuvaus Description

Nimikeno.

Order-No.

MK9SS-204 Ruuvi Screws Vahvistetaan

MK9SS-115 Etulevy Nose piece 110-95012

MK9SS-116 Katkaisuterän vipu Blade link 110-95013

MK9SS-114 Katkaisuterä Blade 110-95011

Varaosat / Spare parts

Altri manuali per MK9SST

Indice

Altri manuali Hellermann Tyton Utensili

Hellermann Tyton

Hellermann Tyton SpotClip-Kit Manuale utente

Hellermann Tyton

Hellermann Tyton Autotool CPK hybrid Manuale utente

Hellermann Tyton

Hellermann Tyton TYMATE MK9RE-F Manuale utente

Hellermann Tyton

Hellermann Tyton AT2000 CPK bench mount kit Manuale utente

Hellermann Tyton

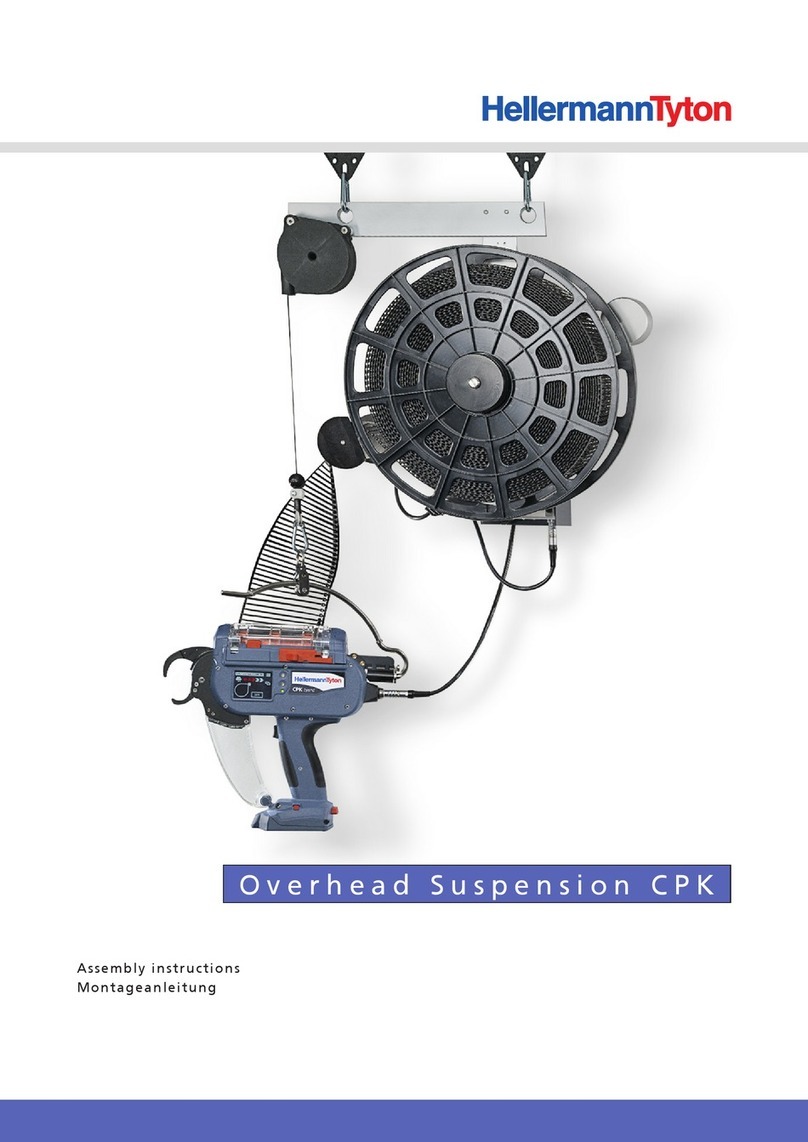

Hellermann Tyton Overhead suspension CPK Manuale utente

Hellermann Tyton

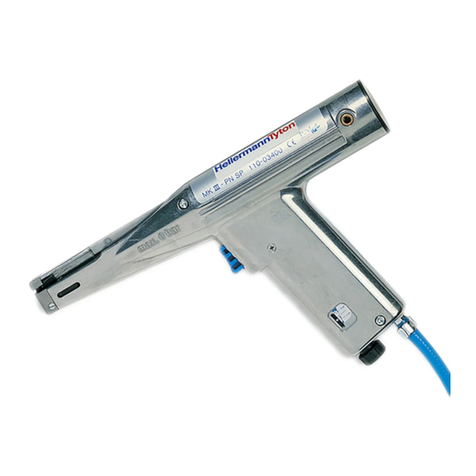

Hellermann Tyton MK3PNSP2 Manuale utente
