Hevi 30909853 Manuale utente

Seite 1von 8

EXKLUSIV IM LAGERHAUS

Bedienungsanleitung

Lieferumfang

Automatischer Schlauchaufroller für Druckluft und Wasser

Wandhalterung

Bedienungsanleitung

Der Schlauchaufroller wird der Einfachheit halber in weiterer Folge als Gerät bezeichnet.

Wichtig

Bedienungsanleitung lesen und aufbewahren. Diese Bedienungsanleitung gehört zum Gerät. Sie enthält wichtige Informationen

zur Inbetriebnahme und Handhabung des Geräts. Lesen sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise

sorgfältig durch, bevor sie das Gerät in Betrieb nehmen. Die Nichtbeachtung dieser Bedienungsanleitung kann ggf. zu Perso-

nen- und/oder Sachschäden führen. Der Hersteller oder Händler übernimmt keine Haftung für Schäden, die durch Nichteinhal-

tung dieser Bedienungsanleitung sowie unsachgemäßen oder falschen Gebrauch entstanden sind.

Zeichenerklärung

Konformitätserklärung: Mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwendenden Vorschriften des Europäi-

schen Wirtschaftsraums.

Anwendungsbereich

Das Gerät dient zur Verbindung von Drucklufterzeugungsgeräten und Druckluftwerkzeugen.

Allgemeine Sicherheitsinformationen

Unerfahrene Personen müssen vor dem Gebrauch des Gerätes in angemessener Weise unterwiesen werden. Las-

sen Sie Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispiels-

weise behinderte Personen, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder

Mangels an Erfahrung und Wissen (beispielsweise Kinder, Jugendliche) niemals unbeaufsichtigt im Umgang mit

dem Ladegerät. Halten Sie Kinder und Jugendliche unter 16 Jahren generell von dem Ladegerät fern. Bewahren

Sie das Ladegerät unerreichbar für den zuvor genannten Personenbereich auf.

Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigungen führen.

Verwenden Sie das Gerät ausschließlich in Verbindung mit Druckluft und Wasser

Setzen sie das Gerät niemals Witterungseinflüssen (Regen, Schnee etc.) aus.

Halten sie das Gerät von heißen Oberflächen (z. B. Kochfeld, Heizung usw.) fern.

Lassen sie das Gerät möglichst nicht fallen.

Gefahr durch falsche Handhabung!

Unsachgemäße Reinigung des Geräts kann zu Beschädigung führen. Verwenden sie keine aggressiven Reini-

gungsmittel, Bürsten mit Metall- oder Nylonborsten, sowie scharfe oder metallische Reinigungsgegenstände wie

Messer, harte Spachtel und dergleichen. Diese können das Gerät beschädigen.

Seite 2von 8

EXKLUSIV IM LAGERHAUS

Anwendungssicherheit

Verwenden Sie das Gerät nur in Innenräumen.

Das Gerät darf ausschließlich mit Druckluft und Wasser betrieben werden. Andere Gase und Flüssigkeiten sind nicht zu-

lässig.

Belasten Sie das Gerät niemals über den maximalen Druck von 20 bar (300psi).

Lassen Sie den Schlauch niemals unkontrolliert aufrollen. Dies kann zu Personenschäden und Beschädigungen am Gerät

führen.

Prüfen Sie in Regelmäßigen Abständen das Gerät, insbesondere den Schlauch und die Kupplungen auf Beschädigungen.

Bei Beschädigungen am Gerät, Schlauch oder an den Kupplungen darf das Gerät nicht in Betrieb genommen werden.

Ersetzen Sie defekte Teile umgehend

Das Gerät darf nicht zum Heben und Ziehen verwendet werden.

Heben Sie Druckluftgeräte niemals am Schlauch an.

Entfernen Sie bei Nichtgebrauch das Gerät von der Druckquelle.

Gibt es Hinweise auf einen Defekt am Gerät, darf es nicht mehr in Betrieb genommen werden.

Öffnen Sie das Gerät niemals eigenmächtig.

Defekte Geräte sind entweder einer Reparatur oder einer fach- und umweltgerechten Entsorgung zuzuführen.

Gewährleistung

Schäden die durch Nichtbeachten der Bedienungsanleitung oder unsachgemäßer Verwendung oder nicht bestimmungsmäßiger

Anwendung oder Nichtbeachtung von Sicherheits- oder Wartungsvorschriften oder Verwendung unter anormalen Umweltein-

flüssen oder Mangels Wartung und Pflege entstanden sind, führen zum Verlust des Gewährleistungsanspruchs.

Technische Daten

Art. Nr.

30909853

Schlauch Innendurchmesser

10 mm

Schlauchlänge

20 m

Schlauchlänge Zuleitung

1,5 m

Maximaler Druck

20 bar / 300 psi

Druckluftanschluss

1/4“ AG BSPT

Schlauchmaterial

Hybrid-Polymer

Teile des Geräts

1. Gerät

2. Wandhalterung

3. Bolzen 6x 60 mm (4x)

Montage

Das Gerät kann vertikal an festen Bauwerken wie z.B. Ziegelwänden, stabilen Holzkonstruktionen, Betonwänden oder ähnli-

chem montiert werden. Die Montagehöhe sollte zumindest 1,5 Meter über dem Boden betragen.

1. Entnehmen Sie das Gerät und das Zubehör aus der Verpackung.

2. Wählen Sie idealer Weise einen geeigneten Platz in der Nähe eines Druckluftanschlusses.

3. Nehmen Sie die Halterung als Schablone und markieren Sie die Schraubpositionen. Bohren Sie nun Bohrungen ent-

sprechend dem Befestigungsbolzen an den markierten Punkten.

4. Befestigen Sie die Halterung (Abb. 1) mit den vier mitgelieferten 6x60 mm Schrauben.

5. Verbinden Sie anschließend das Gerät mit der Halterung.

Seite 3von 8

EXKLUSIV IM LAGERHAUS

Inbetriebnahme

Schließen Sie die Druckluftzuleitung an die Druckquelle an. Beachten Sie dabei den Maximaldruck von 20 bar (300psi).

Betrieb

Abrollen:

Ziehen Sie den Schlauch bis zur gewünschten Länge aus und lassen Sie ihn dann langsam in das Gerät zurück, bis ein Klack-

Geräusch zu hören ist.

Aufrollen:

Zum Entsperren ziehen Sie ein weiteres Mal am Schlauch und lassen den Schlauch beaufsichtigt und langsam in das Gerät

zurück. Trennen Sie nun den Druckluftzuleitungsschlauch von der Druckquelle.

Lagerung

Wenn Sie das Gerät nicht benötigen trennen Sie es von der Druckquelle. Bei längerem Nichtgebrauch lagern Sie es an einem

trockenen, kühlen und frostsicheren Ort.

Wartung

Das Gerät ist grundsätzlich wartungsfrei. Wischen Sie den Schlauch von Zeit zu Zeit mit einem trockenen Tuch sauber, damit

nicht übermäßig viel Schmutz in das Gerät gelangt.

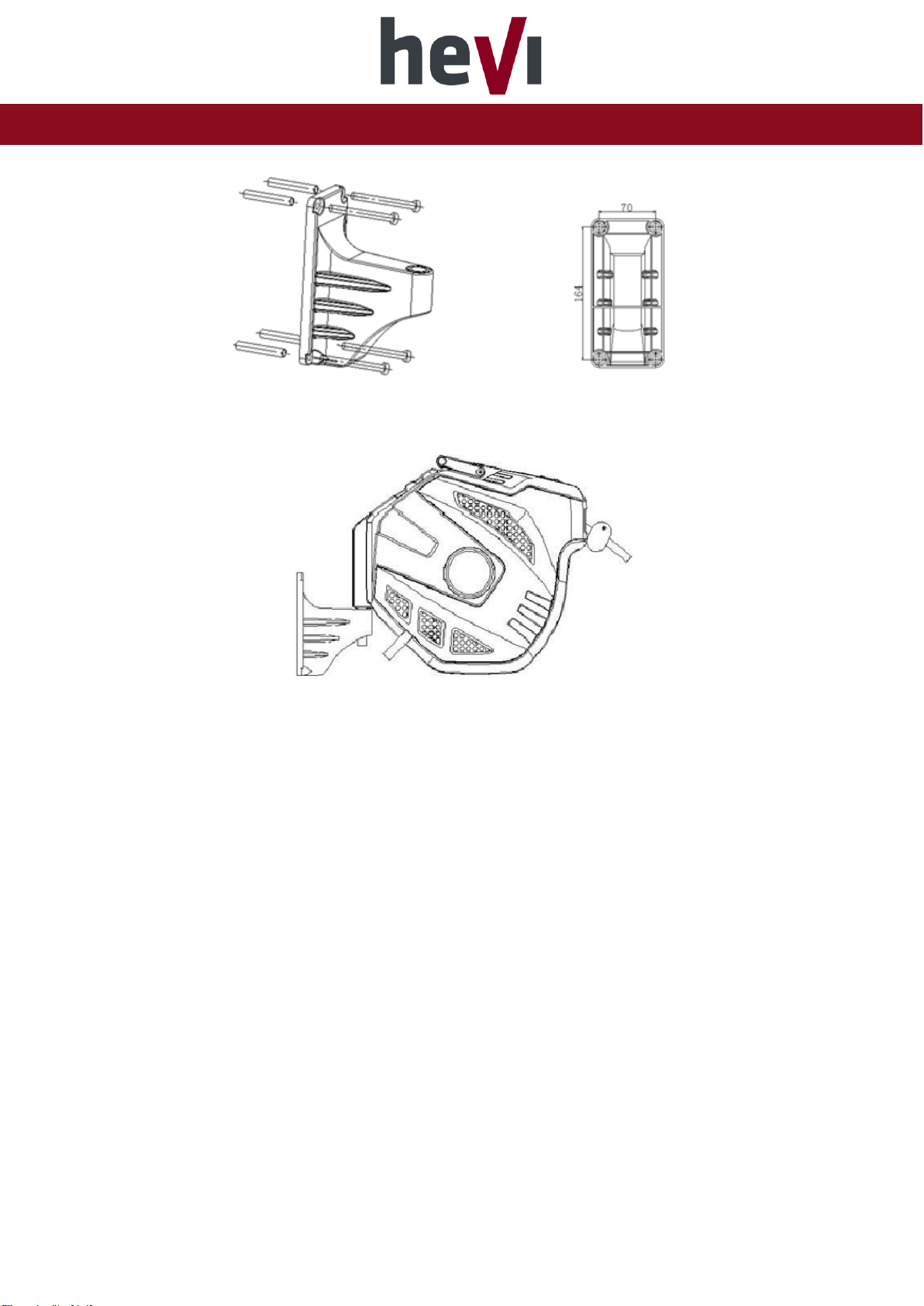

Abb. 1

Abb. 2

Seite 4von 8

EXKLUSIV IM LAGERHAUS

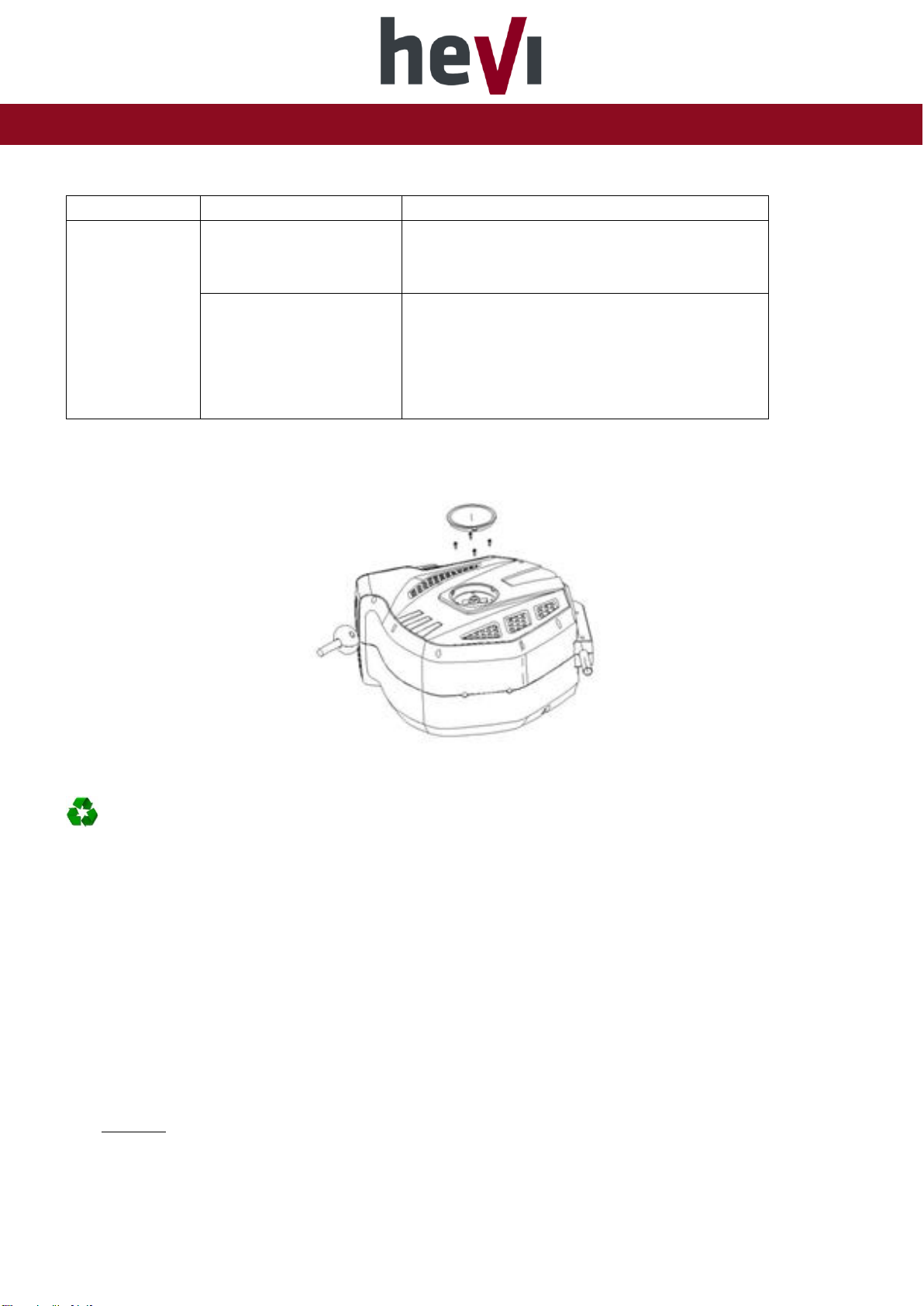

Fehlerbehebung

Fehler

Ursache

Lösung

Der Schlauch rollt

sich nicht auf

Der Schlauch ist komplett ab-

gerollt, soweit, dass er nicht

mehr weiter zur Entriegelung

abgerollt werden kann.

Greifen Sie durch das Fenster und drehen Sie die Trom-

mel eine halbe Umdrehung in Richtung des herausgezo-

genen Schlauchs.

Die Feder ist ermüdet

Spannen Sie die Feder um 1-2 Umdrehungen vor: Ent-

fernen Sie die kleine Abdeckung, klemmen Sie die Nut

des Vorspannrades mit einem Schraubenschlüssel ein,

lösen Sie die vier Schrauben am Rad, drehen Sie es um

1-2 Umdrehungen im Uhrzeigersinn, ziehen Sie die

Schrauben fest und setzen Sie die Abdeckung wieder

auf. (Abb. 4)

Entsorgung

Verpackung entsorgen

Entsorgen sie die Verpackung gemäß den gesetzlichen Richtlinien Ihres Landes.

Gerät entsorgen

Entsorgen sie das Gerät gemäß den gesetzlichen Richtlinien Ihres Landes.

Dieses Produkt wurde hergestellt für

RWA Raiffeisen Ware Austria Aktiengesellschaft

A-2100 Korneuburg, Raiffeisenstraße 1

Telefon: +43 (0) 2262 75550 - 0

mailto: [email protected]

URL: www.rwa.at

Abb. 4

Seite 5von 8

EXKLUSIV IM LAGERHAUS

Operation Manual

Scope of delivery

Automatic hose reel for compressed air and water

Wall mount

Operation manual

For the sake of simplicity, the hose reel will be referred to as a device in the following.

Important

Read and keep the operating instructions. These operating instructions belong to the device. It contains important information

on commissioning and handling the device. Read the operating instructions carefully, especially the safety instructions, before

you put the device into operation. Failure to follow these operating instructions may result in personal injury and/or property

damage. The manufacturer or retailer assumes no liability for damage caused by non-compliance with these operating instruc-

tions and improper or incorrect use.

Explanation of symbols

Declaration of Conformity: Products marked with this symbol comply with all applicable regulations of the European Economic

Area.

Scope of application

The device is used to connect compressed air generation devices and compressed air tools.

General Safety Information

Inexperienced persons must be adequately instructed before using the device. Never leave children and people

with reduced physical, sensory or mental abilities (e.g. disabled people, elderly people with limited physical and

mental abilities) or lack of experience and knowledge (e.g. children, young people) unsupervised when handling

the charger. In general, keep children and young people under the age of 16 away from the charger. Keep the

charger out of the reach of the previously mentioned personal area.

Improper handling of the device can lead to damage.

Only use the device in connection with compressed air and water

Never expose the device to the effects of the weather (rain, snow, etc.).

Keep the device away from hot surfaces (e.g. hob, heater, etc.).

If possible, do not drop the device.

Danger from incorrect handling!

Improper cleaning of the device can lead to damage. Do not use any aggressive cleaning agents, brushes with

metal or nylon bristles, or sharp or metal cleaning objects such as knives, hard spatulas and the like. These can

damage the device.

Seite 6von 8

EXKLUSIV IM LAGERHAUS

Application security

Only use the device indoors.

The device may only be operated with compressed air and water. Other gases and liquids are not permitted.

Never load the device above the maximum pressure of 20 bar (300psi).

Never let the hose roll up uncontrollably. This can lead to personal injury and damage to the device.

Check the device at regular intervals, especially the hose and the couplings for damage.

If the device, hose or couplings are damaged, the device must not be put into operation.

Replace defective parts immediately

The device must not be used for lifting and pulling.

Never lift compressed air equipment by the hose.

When not in use, remove the device from the pressure source.

If there are indications of a defect in the device, it must no longer be put into operation.

Never open the device yourself.

Defective devices must either be repaired or disposed of in a professional and environmentally friendly manner.

Warranty

Damage caused by non-observance of the operating instructions or improper use or non-intended use or non-observance of

safety or maintenance regulations or use under abnormal environmental influences or lack of maintenance and care lead to the

loss of warranty claims.

Technical specifications

Item No.

30909853

hose inside diameter

10mm

hose length

20 m

hose length supply line

1.5m

maximum pressure

20 bar / 300psi

compressed air connection

1/4" M BSPT

tubing material

hybrid polymer

Parts of the device

4. equipment

5. wall mount

6. Bolt 6x 60mm (4x)

Assembly

The device can be mounted vertically on solid structures such as brick walls, stable wooden structures, concrete walls or similar.

The mounting height should be at least 1.5 meters above the ground.

6. Remove the device and accessories from the packaging.

7. Ideally, choose a suitable place near a compressed air connection.

8. Use the bracket as a template and mark the screw positions. Now drill holes corresponding to the fastening bolts at the

marked points.

9. Attach the bracket (Fig. 1) using the four 6x60mm screws provided.

10. Then connect the device to the mount.

Seite 7von 8

EXKLUSIV IM LAGERHAUS

Installation

Connect the compressed air supply line to the pressure source. Please note the maximum pressure of 20 bar (300psi).

Operation

unroll:

Pull out the hose to the desired length, then slowly lower it back into the device until you hear a clicking sound.

Roll up:

To unlock, pull the hose again and supervised and slowly lower the hose back into the device. Now disconnect the compressed

air supply hose from the pressure source.

Storage

If you do not need the device, disconnect it from the pressure source. If not in use for a long time, store it in a dry, cool and frost-

free place.

maintenance

The device is basically maintenance-free. Periodically wipe the hose clean with a dry cloth to prevent excessive dirt from enter-

ing the unit.

Fig. 1

Fig. 2

Seite 8von 8

EXKLUSIV IM LAGERHAUS

Troubleshooting

error

root cause

solution

The hose does not

roll up

The hose is completely un-

wound to the extent that it

can no longer be unwound for

unlocking.

Reach through the window and rotate the drum half a

turn in the direction of the hose you pulled out.

The pen is tired

Preload the spring 1-2 turns: remove the small cover,

pinch the groove of the preload wheel with a wrench,

loosen the four screws on the wheel, turn it clockwise 1-

2 turns, pull tighten the screws and put the cover back

on. (Fig. 4)

Disposal

Dispose of packaging

Dispose of the packaging according to the legal guidelines of your country.

Dispose of device

Dispose of the device in accordance with the legal guidelines of your country.

This product was made for

RWA Raiffeisen Ware Austria Aktiengesellschaft

A-2100 Korneuburg, Raiffeisenstrasse 1

Telephone: +43 (0) 2262 75550 - 0

mail to: [email protected]

URL: www.rwa.at

Fig. 4

Indice

Lingue:

Manuali Utensili popolari di altre marche

Martor

Martor SECUNORM 175 Manuale utente

ERKCO

ERKCO 1000 Manuale utente

jbc

jbc N4473 Manuale utente

FEINMETALL

FEINMETALL FZWZ-SET-001 Manuale utente

Worx Professional

Worx Professional Sonicrafter WU676 Manuale utente

Gage Bilt

Gage Bilt GB713SH Manuale utente

Hilti

Hilti DX 9-ENP Manuale utente

norbar

norbar NORTRONIC 34399 Manuale utente

BGS technic

BGS technic 8578 Manuale utente

Makita

Makita DHR241 Manuale utente

Motor Guard

Motor Guard JMB-1250 Manuale utente

Power Adhesives

Power Adhesives 805-12 Manuale utente

Clemco

Clemco 24189 Manuale utente

VVG

VVG VNG 903 Series Manuale utente

Hilti

Hilti FX 3-A Manuale utente

Grizzly

Grizzly H6472 Manuale utente

axing

axing BWZ 5-02 Manuale utente

Dh-Robotics

Dh-Robotics RGI-100 Come usare

hevi 30909853 Manuale utente

Manuali Utensili popolari di altre marche
