LaserLiner LaserRange-Master Gi5 Manuale utente

LaserRange-Master Gi5

Laser

515 nm

360°

ANGLE

FUNCTION

Laser

LaserRange-Master Gi5

x· y=m2

x· y·z=m3

Lesen Sie die Bedienungsanleitung, das beiliegende Heft

„Garantie- und Zusatzhinweise“ sowie die aktuellen Infor-

mationen und Hinweise im Internet-Link am Ende dieser

Anleitung vollständig durch. Befolgen Sie die darin enthalte-

nen Anweisungen. Diese Unterlage ist aufzubewahren und

bei Weitergabe der Lasereinrichtung mitzugeben.

Funktion / Verwendung

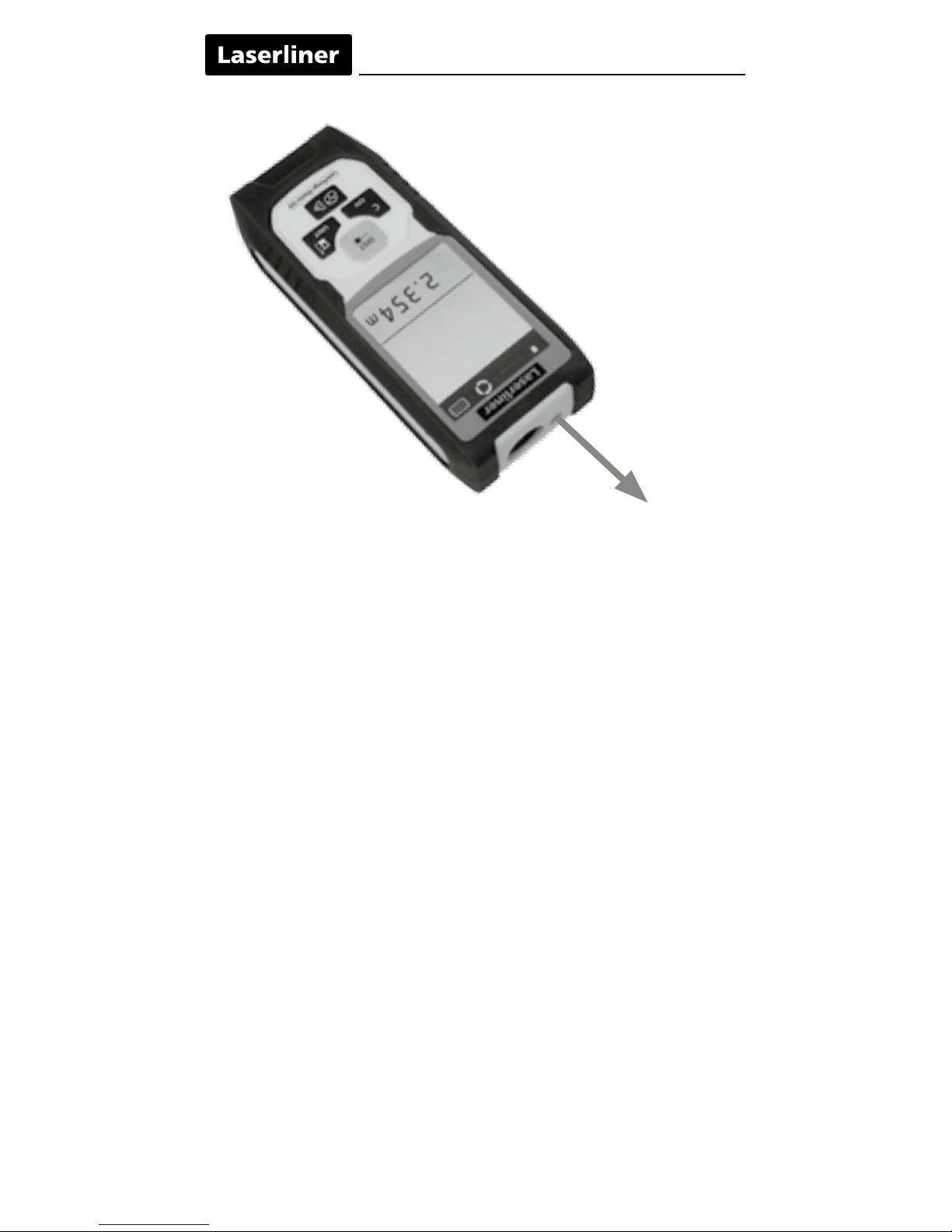

Laser-Entfernungsmesser mit grüner Lasertechnologie

– Funktionen: Distanzen, Flächen, Volumen, Dauermessung,

Winkelfunktion 1 + 2 + 3, digitale Libelle und Kalibrierung

des Tilt-Sensors

– 360° Neigungssensor zur Bestimmung der horizontalen und

vertikalen Distanz

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungs-

zweck innerhalb der Spezikationen ein.

– Folgende Personen dürfen das Gerät nur verwenden, wenn sie

entweder durch eine Person beaufsichtigt werden, die für ihre

Sicherheit zuständig ist oder von dieser Person Anweisungen

erhalten haben, wie man das Gerät benutzt:

– Personen mit eingeschränkten physischen, sensorischen oder

geistigen Fähigkeiten

– Personen, denen Wissen und/oder Erfahrung zur Benutzung

des Gerätes fehlt

– Kinder (unter 14 Jahren).

– Das Gerät und sein Zubehör sind kein Kinderspielzeug.

– Umbauten oder Veränderungen am Gerät sind nicht gestattet,

dabei erlischt die Zulassung und die Sicherheitsspezikation.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

– Das Gerät darf nicht mehr verwendet werden, wenn eine oder

mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

– Bitte beachten Sie die Sicherheitshinweise von lokalen bzw.

nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung!

Nicht in den Strahl blicken!

Laser Klasse 2

< 1 mW · 515 nm

EN 60825-1:2014

LaserRange-Master Gi5

– Achtung: Nicht in den direkten oder reektierten Strahl blicken.

– Den Laserstrahl nicht auf Personen richten.

– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen

bewusst zu schließen und der Kopf sofort aus dem Strahl zu

bewegen.

– Manipulationen (Änderungen) an der Lasereinrichtung sind

unzulässig.

– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit

optischen Geräten (Lupe, Mikroskop, Fernglas, ...).

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

– Das Messgerät hält die Vorschriften und Grenzwerte für die

elektromagnetische Verträglichkeit gemäß EMV-Richtlinie

2014/30/EU ein.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in

Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit

Herzschrittmachern, sind zu beachten. Die Möglichkeit einer

gefährlichen Beeinussung oder Störung von und durch elektro-

nische Geräte ist gegeben.

– Bei einem Einsatz in der Nähe von hohen Spannungen oder

unter hohen elektromagnetischen Wechselfeldern kann die

Messgenauigkeit beeinusst werden.

Grüne Lasertechnologie

Lasermodule in der DLD-Ausführung stehen für eine

hohe Qualität der Linie, ein sauberes, klares und

dadurch gut sichtbares Linienbild. Im Gegensatz zu

früheren Generationen sind sie temperaturstabiler

und energieefzienter.

Das menschliche Auge hat zudem eine höhere

Empndlichkeit im Wellenbereich des grünen Lasers

als zum Beispiel beim roten Laser. Dadurch erscheint

die grüne Laserdiode im Vergleich zur roten sehr

viel heller.

Grüne Laser – speziell in der DLD-Ausführung –

bieten also Vorteile in Bezug auf die Sichbarkeit

der Laserlinie unter ungünstigen Bedingungen.

Ca. 6-mal heller als ein typischer Laser

mit 630 - 660 nm

Batterien einlegen

Das Batteriefach öffnen und Batterien (2 x Typ AA) gemäß den

Installationssymbolen einlegen. Dabei auf korrekte Polarität achten.

–

DISPLAY:

aAnzeige Funktionsauswahl

bMessebene (Referenz)

hinten / vorne

cAnzeige min/max-Dauermessung /

Fläche / Volumen / Winkelfunktion

1 + 2 + 3

dmin/max-Dauermessung

eMesswerte / Messergebnisse /

Fehlfunktion / Service erforderlich

fNeigungswinkel Gerät

gBatteriesymbol

hZwischenwerte / min/max-Werte

iEinheit m / inch / ft

jLängenmessung

kmin/max-Dauermessung

lFlächenmessung

mVolumenmessung

nWinkelfunktion 1

oWinkelfunktion 2

pWinkelfunktion 3

qdigitale Libelle

rKalibrierung des Tilt-Sensors

sSpeicher

LaserRange-Master Gi5

TASTATUR:

1. AN / Messen

2. Löschen der letzten

Messwerte / AUS

3. Messebene (Referenz)

hinten / vorne /

Messeinheit m / inch / ft

4. Länge / min/max-Dauermessung /

Fläche / Volumen / Winkel-

funktion 1 + 2 + 3 / digitale

Libelle / Kalibrierung des Tilt-

Sensors / Speicher

2. 3.

3 sec

1 sec

2x 3x

Einschalten, Messen und Ausschalten:

Gerät an Laser an Messen Gerät aus

3 sec

1 sec

Löschen des letzten

Messwertes:

Messeinheit umschalten:

m / inch / ft

Messebene (Referenz) umschalten:

hinten (Gerät an) vorne

1x 2x 6x4x3x 5x

1x 2x 4x3x

Flächenmessung:

Fläche Laser an 1. Messung Laser an 2. Messung

Volumenmessung:

Volumen 1. Messung 2. Messung 3. Messung

1x 1 sec

Funktionen umschalten:

Länge / min/max-Dauermessung / Fläche / Volumen / Winkelfunktion 1 +

2 + 3 / digitale Libelle / Kalibrierung des Tilt-Sensors / Speicher

1 sec

2x 3x

Längenmessung:

Gerät an Laser an Messung

Länge

(Gerät an)

Das LC-Display zeigt den größten Wert (max), den kleinsten Wert (min)

und den aktuellen Wert an.

min/max-Dauermessung:

min/max

Messung startet

automatisch

Beenden

LaserRange-Master Gi5

Winkelfunktion 3:

Winkel- 1. Messung 2. Messung

funktion 3

Ergebnisse

Die Messergebnisse werden durch den 360° Neigungssensor automatisch

ermittelt.

Die Rückseite des Gerätes dient als Bezugsfläche für die Messung

von Winkeln.

Ergebnisse

Die Messergebnisse werden durch den 360° Neigungssensor automatisch

ermittelt.

Die Rückseite des Gerätes dient als Bezugsfläche für die Messung

von Winkeln.

Winkelfunktion 2:

Winkel- 1. Messung 2. Messung

funktion 2

Ergebnisse

Die Messergebnisse werden durch den 360° Neigungssensor automatisch

ermittelt.

Die Rückseite des Gerätes dient als Bezugsfläche für die Messung

von Winkeln.

1x 2x 3x 4x

Winkelfunktion 1:

Winkelfunktion 1 Messung

Digitale Libelle:

Speicher-Funktion:

Wichtige Hinweise

• Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird.

In den Laserstrahl dürfen keine Gegenstände hineinragen.

• Das Gerät kompensiert bei der Messung unterschiedliche Raum-

temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit

bei Ortswechseln mit großen Temperaturunterschieden.

• Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und

kann bei starker Sonneneinstrahlung nicht verwendet werden.

• Bei Messungen im Freien können Regen, Nebel und Schnee die

Messergebnisse beeinflussen bzw. verfälschen.

• Bei ungünstigen Bedingung wie z.B. schlecht reflektierende

Oberflächen kann die max. Abweichung größer als 3 mm betragen.

• Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal.

Benutzen Sie glatte Oberflächen.

• Bei Messungen durch Glas (Fensterscheiben) können die Mess-

ergebnisse verfälscht werden.

• Eine Energiesparfunktion schaltet das Gerät automatisch ab.

• Reinigung mit einem weichen Tuch. Es darf kein Wasser in das

Gehäuse eindringen.

Die digitale Libelle dient zur horizontalen Ausrichtung des Messgerätes.

Fehlercode:

Err10:

Err11:

Err14:

Err15:

Err16:

Err18:

Batterien austauschen

Datenübertragungsfehler

Berechnungsfehler

Außerhalb des Messbereichs

Empfangenes Signal zu schwach

Kalibrierungsfehler Tilt-Sensor

Kalibrierung des Tilt-Sensors:

Zur Kalibrierung des Neigungssensors (Tilt) folgen Sie den Anweisungen

auf dem Display.

Das Gerät verfügt über 50 Speicherplätze.

01 … 50
