LaserLiner RollPilot S6 Manuale utente

RollPilot S6

0 m ..... 9.999,9 m

Manual_RollPilot_S6_Rev20W13.indd 1 01.04.20 13:38

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie-

und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise

im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen

Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzube-

wahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Der mechanische Roll-Entfernungsmesser ist für den Einsatz auf Geraden und

in Kurven bestimmt. Das mechanische Messrad liefert genaue Messwerte bei

Entfernungsmessungen bis 9.999,9 m. Der bewegliche Zeiger gibt dabei die

genaue Start- und Endposition an. Durch die einklappbare Ausführung und

Transporttasche ist der Entfernungsmesser einfach zu transportieren.

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.

Vor Kindern unzugänglich aufbewahren.

– Baulich darf das Gerät nicht verändert werden.

– Setzen Sie das Gerät keiner mechanischen Belastung,

enormen Temperaturen oder starken Vibrationen aus.

– Bei Umbau in die Transportlage Quetschgefahr beachten.

– Feuchtigkeit und Sand möglichst vermeiden, nach Gebrauch gut reinigen.

– Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen

Behörden zur sachgemäßen Benutzung des Gerätes.

Hinweise zur Wartung und Pege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und

vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Lagern

Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauig-

keit und Funktion zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von

einem Jahr. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden

Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Manual_RollPilot_S6_Rev20W13.indd 2 01.04.20 13:38

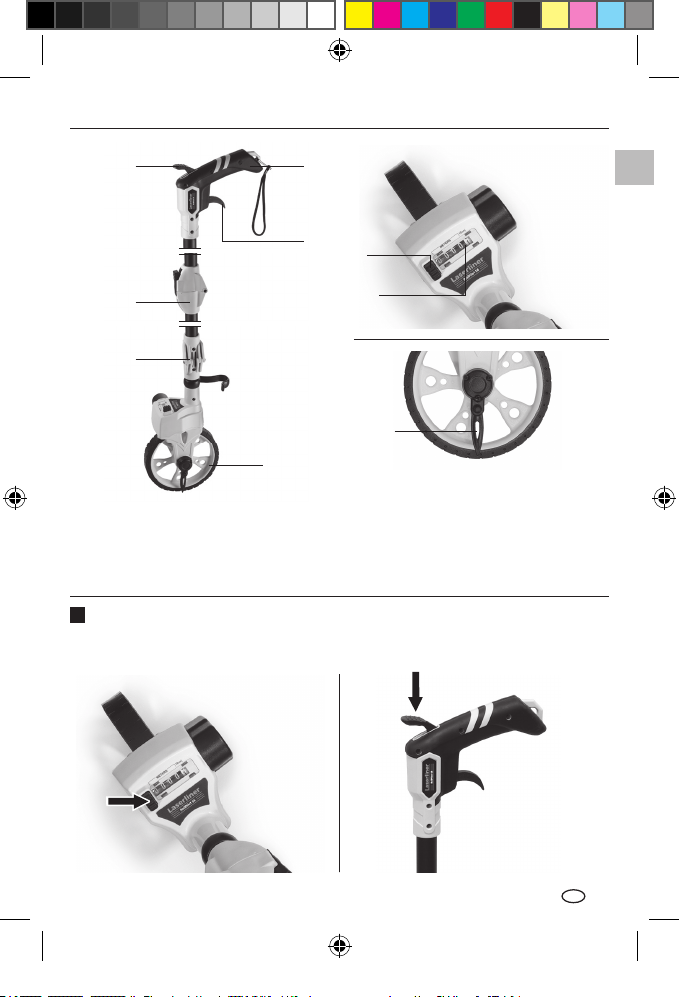

RollPilot S6

1Messwert löschen

Das mechanische Zählwerk kann durch Drücken der Taste 6 oder des Hebels 7

auf Null gesetzt werden.

rutschfester Griff

Messrad feststellen

Arretierhebel

Messrad mit 0,5m Umfang

mechanisches Zählwerk

Messwert löschen

beweglicher Zeiger zur Angabe

der Start- und Endposition

Manual_RollPilot_S6_Rev20W13.indd 3 01.04.20 13:38

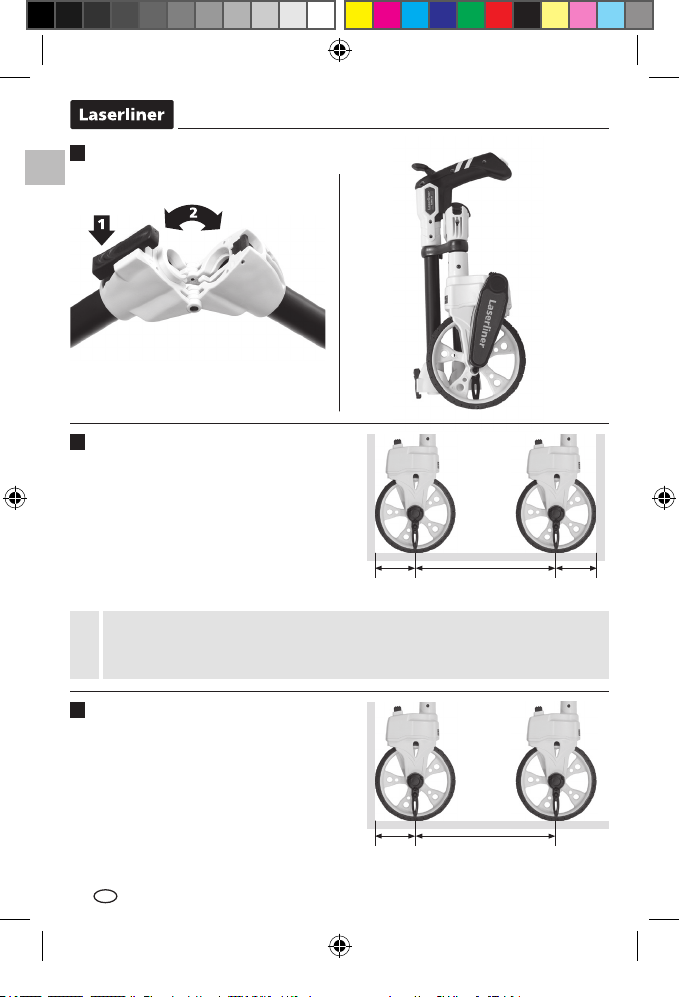

Um ein genaues Messergebnis zu erzielen, muss die Führungsstange

während der gesamten Messung im gleichen Winkel geführt werden.

Eine senkrechte Ausrichtung wird empfohlen.

1. Messrad mit der Rückseite des Rades

an die Wand stellen.

2. Das Messrad geradeaus bis zum

markierten Punkt bewegen.

3. Messwert ablesen und den

Radius des Rades addieren.

Messung von Wand zu Punkt

R Messwert

+ +

1. Messrad mit der Rückseite des Rades

an die Wand stellen.

2. Das Messrad geradeaus bis zur

zweiten Wand bewegen.

3. Messwert ablesen und den Durch-

messer des Rades addieren.

Messung von Wand zu Wand

R RMesswert

2Einklappen für Transport

Manual_RollPilot_S6_Rev20W13.indd 4 01.04.20 13:38

RollPilot S6

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen

für den freien Warenverkehr innerhalb der EU.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=AEU

5Messung von Punkt zu Punkt

Messwert

1. Den Zeiger (8) an den ersten

markierten Punkt stellen.

2. Das Messrad geradeaus bis zum

zweiten markierten Punkt bewegen.

3. Messwert ablesen.

Technische Daten Technische Änderungen vorbehalten. 20W13

Genauigkeit ± 0,1%

Reichweite

0 – 9.999,9 m

Radius Messrad 79,5 mm

Umfang Messrad 500 mm

Einheiten

Abmessungen (B x H x T) 190 x 430 x 145 mm (eingeklappt) /

245 x 1040 x 100 mm

Gewicht

1050 g (ohne Zubehör)

Manual_RollPilot_S6_Rev20W13.indd 5 01.04.20 13:38

Completely read through the operating instructions, the „Warranty

and Additional Information“ booklet as well as the latest information

under the internet link at the end of these instructions. Follow the

instructions they contain. This document must be kept in a safe place

and passed on together with the device.

Function / application

The mechanical distance measuring wheel is designed for use on straight lines

and curves. The mechanical measuring wheel delivers accurate measured values

when measuring distances of up to 9.999,9 m. The moving pointer shows the

exact start and end positions. The folding design and transport case make the

measuring wheel easy to carry.

General safety instructions

– The device must only be used in accordance with its intended

purpose and within the scope of the specications.

– The measuring tools and accessories are not toys.

Keep out of reach of children.

– The structure of the device must not be modied in any way.

– Do not expose the device to mechanical stress, extreme

temperatures or signicant vibration.

– Take care not to pinch your ngers when folding the device

into transport position.

– Avoid moisture and sand, clean thoroughly after use.

– Please ensure compliance with the safety regulations set out by local and

national authorities with regard to the correct and proper use of the device.

Information on maintenance and care

Clean all components with a damp cloth and do not use cleaning agents,

scouring agents and solvents. Store the device in a clean and dry place.

Calibration

The measuring device must be calibrated and tested on a regular basis to ensure

it is accurate and working properly. We recommend carrying out calibration once

a year. Contact your distributor or the UMAREX-LASERLINER service department.

Manual_RollPilot_S6_Rev20W13.indd 6 01.04.20 13:38

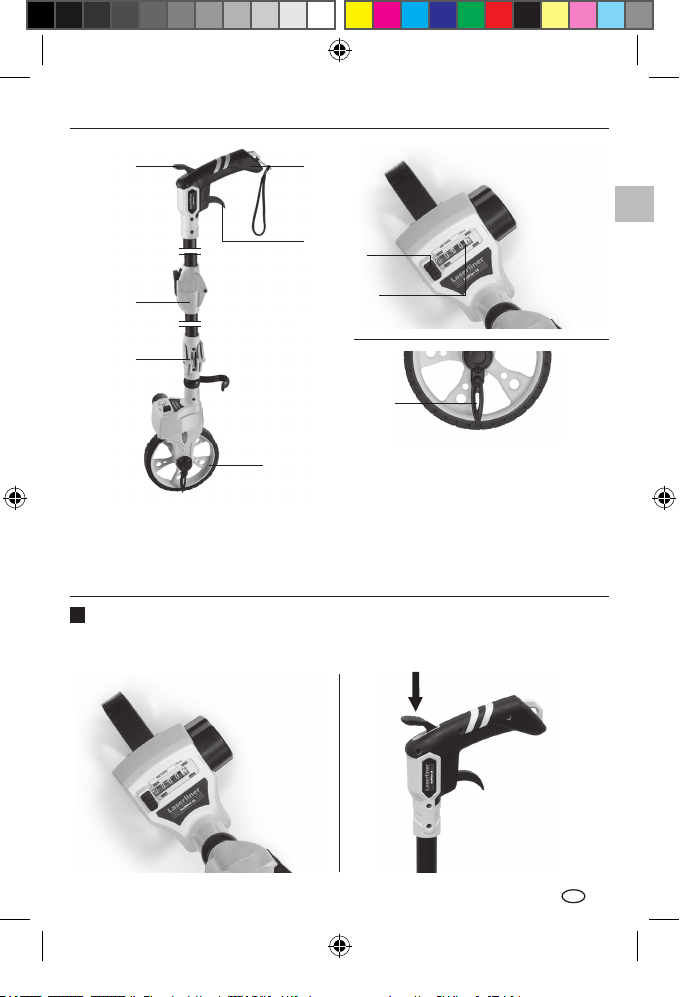

RollPilot S6

Delete measured value

The mechanical counter is set to zero by pressing button 6 or lever 7.

Non-slip handle

Lock measuring wheel

Locking lever

Measuring wheel with

0,5 m circumference

Mechanical counter

Delete measured value

Moving pointer for

start and end position

Manual_RollPilot_S6_Rev20W13.indd 7 01.04.20 13:38

+ +R R

To measure from wall to spot

1. Position the device with the rear of

the measuring wheel against the

wall.

2. Move the measuring wheel straight

to the marked spot.

3. Read off the measured value and

add the radius of the wheel. Measurement

Measurement

To achieve accurate measurement results, the guide bar must be held

at the same angle during the entire measurement. A vertical position

is recommended.

To measure from wall to wall

1. Position the device with the rear of

the measuring wheel against the

wall.

2. Move the measuring wheel straight

to the other wall.

3. Read off the measured value and

add the diameter of the wheel.

2Fold for carrying

Manual_RollPilot_S6_Rev20W13.indd 8 01.04.20 13:38

RollPilot S6

Measurement

To measure from spot to spot

1. Position the pointer (8) on the  rst

marked spot.

2. Move the measuring wheel straight

to the other marked spot.

3. Read off measured value.

EU directives and disposal

This device complies with all necessary standards

for the free movement of goods within the EU.

Further safety and supplementary notices at:

http://laserliner.com/info?an=AEU

Technical data Subject to technical alterations. 20W13

Accuracy ± 0.1%

Range

0 – 9,999.9 m

Measuring wheel radius 79,5 mm

Circumference of measuring wheel 500 mm

Units

Dimensions (W x H x D) 190 x 430 x 145 mm (folded) /

245 x 1040 x 100 mm

Weight

1050 g (without accessories)

Manual_RollPilot_S6_Rev20W13.indd 9 01.04.20 13:38

Lees de handleiding, de bijgevoegde brochure ‚Garantie- en aanvul-

lende aanwijzingen‘ evenals de actuele informatie en aanwijzingen

in de internet-link aan het einde van deze handleiding volledig door.

Volg de daarin beschreven aanwijzingen op. Bewaar deze documen-

tatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

De mechanische rol-afstandsmeter is bedoeld voor de toepassing op rechte

stukken en in bochten. Het mechanische meetwiel levert exacte meetwaarden

bij afstandsmetingen tot 9.999,9 m. De beweeglijke wijzer geeft daarbij

de exacte start- en eindpositie aan. Dankzij de inklapbare uitvoering en de

transporttas kan de afstandsmeter eenvoudig worden getransporteerd.

Algemene veiligheidsaanwijzingen

– Gebruik het apparaat uitsluitend doelmatig binnen

de aangegeven specicaties.

– De meetapparaten en het toebehoren zijn geen kinderspeelgoed.

Buiten het bereik van kinderen bewaren.

– De bouwwijze van het apparaat mag niet worden veranderd!

– Stel het apparaat niet bloot aan mechanische belasting,

extreme temperaturen of sterke trillingen.

– Let bij de ombouw naar de transportstand op voor bekneld raken.

– Vocht en zand zo veel mogelijk vermijden, na gebruik goed reinigen.

– Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor

het veilige en deskundige gebruik van het apparaat in acht.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik

van reinigings-, schuur- en oplosmiddelen. Bewaar het apparaat op een

schone, droge plaats.

Kalibratie

Het meettoestel moet regelmatig gekalibreerd en gecontroleerd worden om de

nauwkeurigheid en de functie te waarborgen. Wij adviseren, het apparaat een

keer per jaar te kalibreren. Neem hiervoor contact op met uw vakhandelaar of

de serviceafdeling van UMAREX-LASERLINER.

Manual_RollPilot_S6_Rev20W13.indd 10 01.04.20 13:38
