Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und
Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im
Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie
die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren
und bei Weitergabe der Lasereinrichtung mitzugeben.
!
Funktion / Verwendung
Dreidimensionaler Laser mit drei 360°-Laserkreisen
– Der zusätzliche Neigungsmodus erlaubt das Anlegen von Gefällen.
– Einfache Lotfunktion durch die Laserkreuze
– Optimiert für deckennahes Arbeiten
– Out-Of-Level: Durch optische Signale wird angezeigt,
wenn sich das Gerät außerhalb des Nivellierbereichs bendet.
– Mit der magnetischen Klemm- und Wandhalterung ist das Gerät
einzeln, in Kombination sowohl horizontal und vertikal einsetzbar.
– Selbstnivellierbereich 3,5°, Genauigkeit 0,2 mm / m
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet,
dabei erlischt die Zulassung und die Sicherheitsspezikation.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
Sicherheitshinweise
Umgang mit Lasern der Klasse 2
Laserstrahlung!
Nicht in den Strahl blicken.
Laser Klasse 2
< 1 mW · 650 nm
EN 60825-1:2014
Laserstrahlung!
Nicht in den Strahl blicken.
Laser Klasse 2
< 1 mW · 515 nm
EN 60825-1:2014
DE
SuperPlane-Laser 3D Pro / SuperPlane-Laser 3G Pro
03
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu
schließen und der Kopf sofort aus dem Strahl zu bewegen.
– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit optischen
Geräten (Lupe, Mikroskop, Fernglas, ...).
– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
– Gut reektierende, spiegelnde oder glänzende Flächen sind während des
Betriebes von Lasereinrichtungen abzudecken.
– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch
Absperrungen und Stellwände begrenzen und den Laserbereich durch
Warnbeschilderung kennzeichnen.
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-
magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,
an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern,
sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder
Störung von und durch elektronische Geräte ist gegeben.
Besondere Produkteigenschaften
Automatische Ausrichtung des Gerätes durch ein magnetisch
gedämpftes Pendelsystem. Das Gerät wird in Grundstellung
gebracht und richtet sich selbständig aus.
Transport LOCK: Eine Pendelarretierung schützt das Gerät beim
Transport.
Spezielle Hochleistungsdioden erzeugen superhelle Laserlinien
in Geräten mit PowerBright-Technologie. Diese bleiben sichtbar
auf längere Entfernungen, bei hellem Umgebungslicht und auf
dunklen Oberflächen.
Zum Transport immer alle Laser ausschalten und Pendel arretieren,
Schiebeschalter auf “OFF” stellen!
!
DE
04
1H360° 2V360° S
Grüne Lasertechnologie (SuperPlane-Laser 3G Pro)
Lasermodule in der DLD-Ausführung stehen für eine hohe
Qualität der Linie, ein sauberes, klares und dadurch gut sicht-
bares Linienbild. Im Gegensatz zu früheren Generationen sind
sie temperaturstabiler und energieeffizienter.
Das menschliche Auge hat zudem eine höhere Empfindlichkeit
im Wellenbereich des grünen Laser als zum Beispiel beim roten
Laser. Dadurch erscheint die grüne Laserdiode im Vergleich zur
roten sehr viel heller.
Grüne Laser – speziell in der DLD-Ausführung – bieten also
Vorteile in Bezug auf die Sichbarkeit der Laserlinie unter
ungünstigen Bedingungen.
Anzahl und Anordnung der Laser
H = horizontale Laser / V = vertikale Laser / S = Neigungsfunktion
Mit der RX-/GRX-READY-Technologie können Linienlaser auch
bei ungünstigen Lichtverhältnissen verwendet werden. Die
Laserlinien pulsieren dann mit einer hohen Frequenz und werden
durch spezielle Laserempfänger auf große Entfernungen erkannt.
DE
SuperPlane-Laser 3D Pro / SuperPlane-Laser 3G Pro
05
1.
2.
4
3
1
2
5
6
7
ab
8
9
1
2
3
4
5
6
7
8
9
Laseraustrittsfenster
Schiebeschalter
aAN
bAUS / Neigungsmodus /
Transportsicherung
Akkufach (Unterseite)
1/4”/5/8“-Stativgewinde
(Unterseite)
Anschlussbuchse für
Netzteil (12 V/2000 mA,
keine Ladefunktion)
LED Hand-
empfängermodus
Handempfängermodus
LED Betriebsanzeige /
Batterieladung
Wahltaste Laserlinien
1Handhabung Lithium-Ionen Akku
Vor dem ersten Einsatz den Akku voll-
ständig auaden. Dazu den Akku in das
mitgelieferte Ladegerät einlegen. Dabei
auf korrekte Einschubrichtung achten.
Während der Akku geladen wird, leuchtet
die LED des Ladegerätes rot. Der Ladevor-
gang ist abgeschlossen, wenn die LED
grün leuchtet. Sobald die LED (8) blinkt,
ist die Batterieladung schwach. Bei sehr
schwacher Batterieladung werden die
Laserlinien automatisch abgeschaltet.
Dann den Akku erneut aufladen.
DE
06
Der Akku darf nur mit dem beiliegenden Ladegerät aufgeladen und
ausschließlich mit diesem Lasergerät verwendet werden. Ansonsten
besteht Verletzungs- und Brandgefahr.
!
Darauf achten, dass sich keine leitenden Gegenstände in die Nähe
der Akkukontakte befinden. Ein Kurzschluss dieser Kontakte kann
zu Verbrennungen und Feuer führen.
!
Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
!
2Stromversorgung
Lithium-Ionen Akku einlegen
Das Akkufach öffnen und Lithium-
Ionen Akku gemäß der Abbildung
einlegen.
Betrieb mit Netzgerät
Das Gerät kann mit dem beiliegenden
Netzgerät betrieben werden.
Der Akku wird während des
Netzbetriebes nicht geladen.
!
DE
SuperPlane-Laser 3D Pro / SuperPlane-Laser 3G Pro
07
LASER LASER LASER
LASER LASER LASER
Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung
gelöst sein. Sobald sich das Gerät außerhalb des automatischen Nive-
llierbereichs von 3,5° befindet, blinken die Laserlinien. Positionieren Sie
das Gerät so, das es sich innerhalb des Nivellierbereichs befindet.
!
Horizontal und vertikal Nivellieren
Die Transportsicherung lösen, Schiebeschalter (2) auf “ON” stellen. Die
horizontale Laserlinie erscheint. Mit der Wahltaste können die Laserlinien
einzeln geschaltet werden.
3
Neigungsmodus
Die Transportsicherung nicht lösen, Schiebeschalter (2) auf “OFF” stellen.
Die Laser mit der Wahltaste (9) auswählen. Jetzt können schiefe Ebenen
bzw. Neigungen angelegt werden. In diesem Modus richten sich die
Laserlinien nicht mehr automatisch aus. Dies wird durch ein Blinken der
Laserlinien signalisiert.
4
LASER
DE
08
Beachten Sie die Bedienungsanleitung des Laserempfängers
für Linienlaser.
!
Handempfängermodus
Optional: Arbeiten mit dem Laserempfänger RX/GRX
5
Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht
mehr sichtbaren Laserlinien einen Laserempfänger RX/GRX (optional). Zum
Arbeiten mit dem Laserempfänger den Linienlaser durch Drücken der Taste 7
(Handempfängermodus ein / aus) in den Handempfängermodus schalten. Jetzt
pulsieren die Laserlinien mit einer hohen Frequenz und die Laserlinien werden
dunkler. Der Laserempfänger erkennt durch dieses Pulsieren die Laserlinien.
Aufgrund der speziellen Optik zur Erzeugung einer durchgehenden
360° Laserlinie kann es zu Helligkeitsunterschieden in verschiedenen
Bereichen der Linie, kommen, die technisch bedingt sind. Dies kann
zu unterschiedlichen Reichweiten im Handempfängermodus führen.
!
1 Sek.
DE
SuperPlane-Laser 3D Pro / SuperPlane-Laser 3G Pro
09
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 0,2 mm / m = OK
Kalibrierungsüberprüfung vorbereiten
Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in
die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind.
Schalten Sie das Gerät ein (Laserkreuz an). Zur optimalen Überprüfung bitte
ein Stativ verwenden.

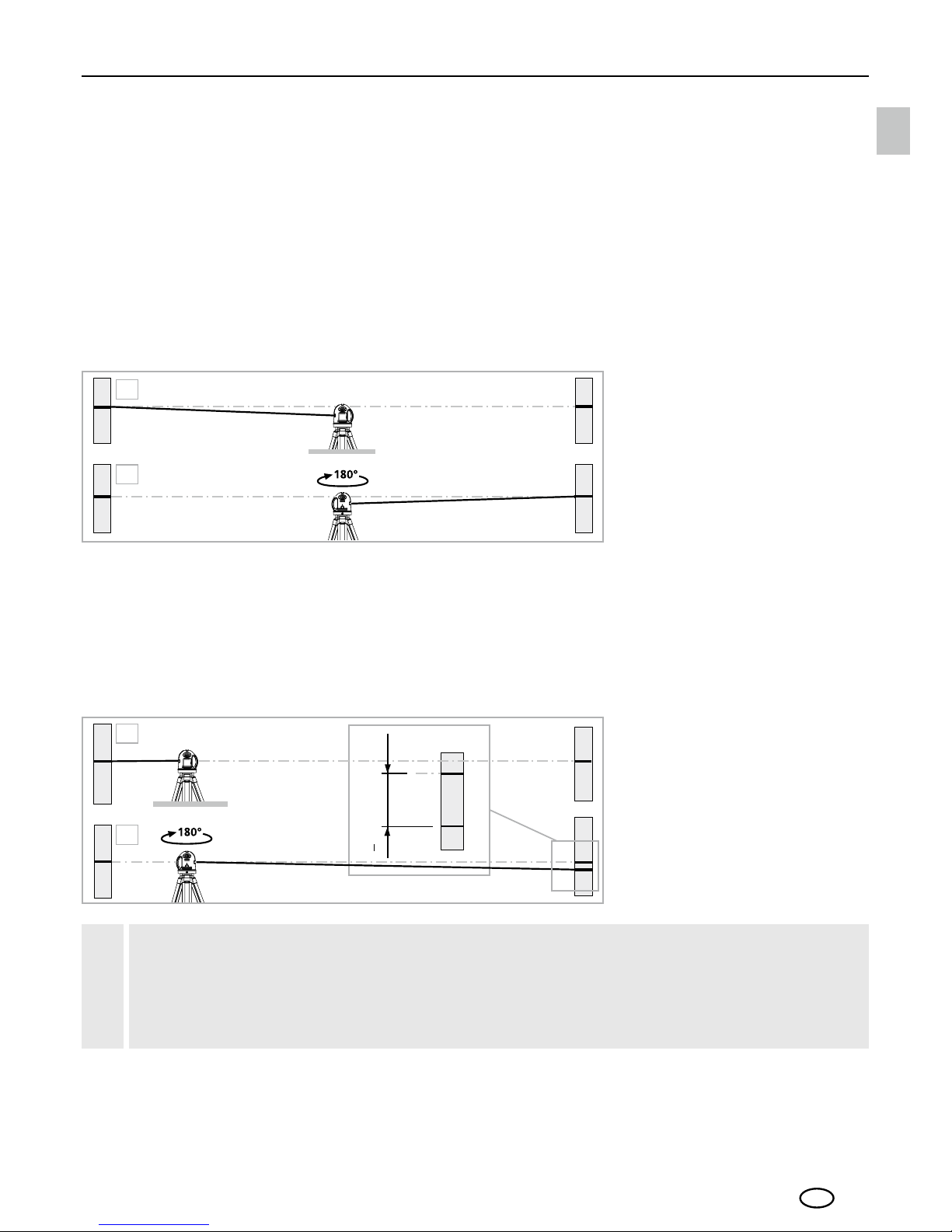

1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.
Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.
Kalibrierung überprüfen
3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe
des markierten Punktes A1.
4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3.
Die Differenz zwischen A2 u. A3 ist die Toleranz.
Wenn A2 und A3 mehr als 0,2 mm / m auseinander liegen, ist
eine Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler
in Verbindung oder wenden Sie sich an die Serviceabteilung von
UMAREX-LASERLINER.
!
DE
10
Überpüfung der horizontalen Linie
Gerät ca. 5 m vor einer Wand aufstellen und
Laserkreuz einschalten. Punkt B an der Wand
markieren. Laserkreuz ca. 2,5 m nach rechts
schwenken und Punkt C markieren. Überprüfen Sie, ob waagerechte Linie von
Punkt C ± 1 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch
Schwenken nach links wiederholen.
BC
2,5 m
<1 mm = OK
Überprüfung der vertikalen Linie
Gerät ca. 5 m vor einer Wand aufstellen. An der Wand ein Lot mit einer
2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät ein-
schalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit
liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und
Lotschnur nicht größer als ± 1 mm beträgt.
Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach
Transporten und langer Lagerung.
!
Kalibrierung
Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die
Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein
Kalibrierungsintervall von einem Jahr.
Hinweise zur Wartung und Pflege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und
vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen
Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem
sauberen, trockenen Ort.
DE
Questo manuale è adatto per i seguenti modelli
1
Indice
Lingue:
Altri manuali LaserLiner Strumento di misura
LaserLiner
LaserLiner LaserRange-Master T3 Manuale utente
LaserLiner
LaserLiner BBQ-GasCheck Manuale utente
LaserLiner
LaserLiner PrecisionCross-Laser PCL 5P RXR Manuale utente
LaserLiner
LaserLiner DampFinder Home Manuale utente
LaserLiner
LaserLiner MultiCable-Checker Manuale utente
LaserLiner
LaserLiner VideoScope XL Manuale utente
LaserLiner
LaserLiner MultiMeter-PocketBox Manuale utente
LaserLiner
LaserLiner RangeXtender RX 30 Manuale utente
LaserLiner
LaserLiner PrecisionPlane-Laser 3D Pro Manuale utente
LaserLiner
LaserLiner ThermoSpot Manuale utente
LaserLiner
LaserLiner Quadrum Manuale utente
LaserLiner
LaserLiner LaserRangeMaster Pocket Manuale utente
LaserLiner
LaserLiner RollPilot D12 Manuale utente
LaserLiner
LaserLiner SmartVision-Laser Manuale utente
LaserLiner
LaserLiner ThermoMaster Manuale utente
LaserLiner
LaserLiner ClimaHome-Check Plus Manuale utente
LaserLiner
LaserLiner SuperSquare Manuale utente
LaserLiner
LaserLiner ThermoInspector Manuale utente
LaserLiner
LaserLiner ThermoSpot Manuale utente
LaserLiner
LaserLiner SensoLite 120 Manuale utente
