Magnescale DK812 Series Manuale utente

お買い上げいただき、ありがとうございます。

ご使用の前に、この取扱説明書を必ずお読みください。

ご使用に際しては、この取扱説明書どおりお使いください。

お読みになった後は、後日お役に立つこともございますので、必ず保管してください。

Read all the instructions in the manual carefully before use and strictly follow them.

Keep the manual for future references.

Lesen Sie die ganze Anleitung vor dem Betrieb aufmerksam durch und folgen Sie beim Betrieb des

Geräts den Anweisungen. Bewahren Sie diese Bedienungsanleitung zum späteren Nachlesen

griffbereit auf.

取扱説明書 / 使用说明书 / Instruction Manual /

Bedienungsanleitung

デジタルゲージ/ / Digital Gauge / Digitale Messtaster

DK812FR / DK812FR5 /

DK812FLR / DK812FLR5

[For U.S.A. and Canada]

THIS CLASS A DIGITAL DEVICE COMPLIES WITH

PART15 OF THE FCC RULES AND THE CANADIAN

ICES-003. OPERATION IS SUBJECT TO THE

FOLLOWING TWO CONDITIONS.

(1) THIS DEVICE MAY NOT CAUSE HARMFUL

INTERFERENCE, AND

(2) THIS DEVICE MUST ACCEPT ANY INTERFERENCE

RECEIVED, INCLUDING INTERFERENCE THAT

MAY CAUSE UNDERSIGNED OPERATION.

CET APPAREIL NUMERIQUE DE LA CLASSE A EST

CONFORME A LA NORME NMB-003 DU CANADA.

[ For EU and EFTA countries ]

CE Notice

Marking by the symbol CE indicates compliance with the

EMC directive of the European Community. This marking

shows conformity to the following technical standards.

EN 55011 Group 1 Class A / 98 :

"Limits and methods of measurement of radio

disturbance characteristics of industrial, scientific and

medical (ISM) radio-frequency equipment"

EN 61000-6-2 / 99 :

"Electromagnetic compatibility (EMC) - Part 6-2 : Generic

standards - Immunity for industrial environments"

For DC power-driven products to meet EN 61000-6-2 / 99, the

following operational conditions must be satisfied.

1. Input and output signal cable length : 30 m or less

2. Cable length for input power source : 10 m or less

3. Scale cable length : 30 m or less

Note

When using the same cable for output signal and input

power source, the cable must not be longer than 10 m.

For AC power-driven products to meet EN 61000-6-2 / 99, the

following operational conditions must be satisfied.

1. Input and output signal cable length : 30 m or less

2. Scale cable length : 30 m or less

警告

本装置を機械指令(EN60204-1)の適合を受ける機器にご使

用の場合は、その規格に適合するように方策を講じてか

ら、ご使用ください。

Warning

When using this device with equipment governed by

Machine Directives EN 60204-1, measures should be taken

to ensure conformance with those directives.

Warnung

Wenn dieses Gerät mit Ausrüstungsteilen verwendet wird,

die von den Maschinenrichtlinien EN 60204-1 geregelt

werden, müssen Maßnahmen ergriffen werden, um eine

Übereinstimmung mit diesen Normen zu gewährleisten.

■ 一般的な注意事項

以下は当社製品を正しくお使いいただくための一般的注意事

項です。個々の詳細な取扱上の注意は、本取扱説明書に記述

された諸事項および注意をうながしている説明事項に従って

ください。

•始業または操作時には、当社製品の機能および性能が正常

に作動していることを確認してからご使用ください。

•当社製品が万一故障した場合、各種の損害を防止するため

の充分な保全対策を施してご使用ください。

•仕様に示された規格以外での使用または改造を施された製

品については、機能および性能の保証は出来ませんのでご

留意ください。

•当社製品を他の機器と組合わせてご使用になる場合は、使

用条件、環境などにより、その機能および性能が満足され

ない場合がありますので、充分ご検討の上ご使用くださ

い。

■General precautions

When using Magnescale Co., Ltd. products, observe the

following general precautions along with those given

specifically in this manual to ensure proper use of the

products.

•Before and during operations, be sure to check that our

products function properly.

•Provide adequate safety measures to prevent damages

in case our products should develop malfunctions.

•Use outside indicated specifications or purposes and

modification of our products will void any warranty of the

functions and performance as specified of our products.

•When using our products in combination with other

equipment, the functions and performances as noted in

this manual may not be attained, depending on operating

and environmental conditions.

■Allgemeine Vorsichtsmaßnahmen

Beachten Sie bei der Verwendung von Magnescale

Co., Ltd. Produkten die folgenden allgemeinen sowie die

in dieser Bedienungsanleitung besonders

hervorgehobenen Vorsichtsmaßnahmen, um eine

sachgerechte Behandlung der Produkte zu gewährleisten.

•Vergewissern Sie sich vor und während des Betriebs,

dass unsere Produkte einwandfrei funktionieren.

•Sorgen Sie für geeignete Sicherheitsmaßnahmen, um im

Falle von Gerätestörungen Schäden auszuschließen.

•Wenn das Produkt modifiziert oder nicht seinem Zweck

entsprechend verwendet wird, erlischt die Garantie für die

angegebenen Funktionen und Leistungsmerkmale.

•Bei Verwendung unserer Produkte zusammen mit

Geräten anderer Hersteller werden je nach den

Umgebungsbedingungen die in der Bedienungsanleitung

beschriebenen Funktionen und Leistungsmerkmale

möglicherweise nicht erreicht.

Magnescale Co., Ltd.

DK812FR / DK812FR5 / DK812FLR / DK812FLR5

注意を促す記号

行為を禁止する記号

警告表示の意味

このマニュアルでは、次のような表示をしています。表示内容をよく理解してから本文をお

読みください。

安全のために

当社の製品は安全に十分配慮して設計されています。しかし、操作や設置時にまちがった取

扱いをすると、火災や感電などにより死亡や大ケガなど人身事故につながることがあり、危

険です。また、機械の性能を落としてしまうこともあります。

これらの事故を未然に防ぐために、安全のための注意事項は必ず守ってください。操作や設

置、保守、点検、修理などを行なう前に、この「安全のために」を必ずお読みください。

警告

この表示の注意事項を守らないと、火災や感電などにより死亡や大ケガなど人身事故につな

がることがあります。

注意

この表示の注意事項を守らないと、感電やその他事故によりケガをしたり周辺の物品に損害

を与えることがあります。

注意感電注意

分解禁止

注意

•本装置は防爆構造になっておりませんので、可燃性ガスの雰囲気中でのご使用はおや

めください。火災の原因となることがあります。

警告

•ケーブルを傷つけたり、加工したり、無理に曲げたり、引張ったりしないでくださ

い。また、重いものをのせたり、熱したりしないでください。ケーブルが破損し、火

災や感電の原因となる恐れがあります。

•本装置を分解、改造することはおやめください。ケガや感電の恐れがあります。ま

た、内部回路を破損させる原因にもなります。

(J) i

ii (J)

(J) 1

使用上のご注意

•本装置に過度の衝撃が加わる場所でのご使用はおやめください。内部を破損、または正

常な出力信号が得られないことがあります。

•コネクタの抜き差しは、破損や誤動作を防ぐため、必ず電源を切ってから行なってくだ

さい。

•接続コネクタは表示ユニットのコネクタにロックされるまで差し込みます。コネクタ着

脱の際は必ず表示ユニットの電源をOFFにしてから行なってください。

•特に強力な磁気が発生するものは、測長ユニットから10cm以上離してください。

•ケーブルを強く引張ったり、ケーブルをつかんで取付けや取外しをしますと、断線の恐

れがあります。

•測長ユニットは、ケーブルのシールド線により、表示ユニットのフレームGND(アース

端子)と電気的に短絡されています。工作機械等へ取付けて他の信号処理装置と組み合

せる場合は、アースレベルにご注意ください。

•防水型ではありませんので、直接水や油がかからないように使用してください。

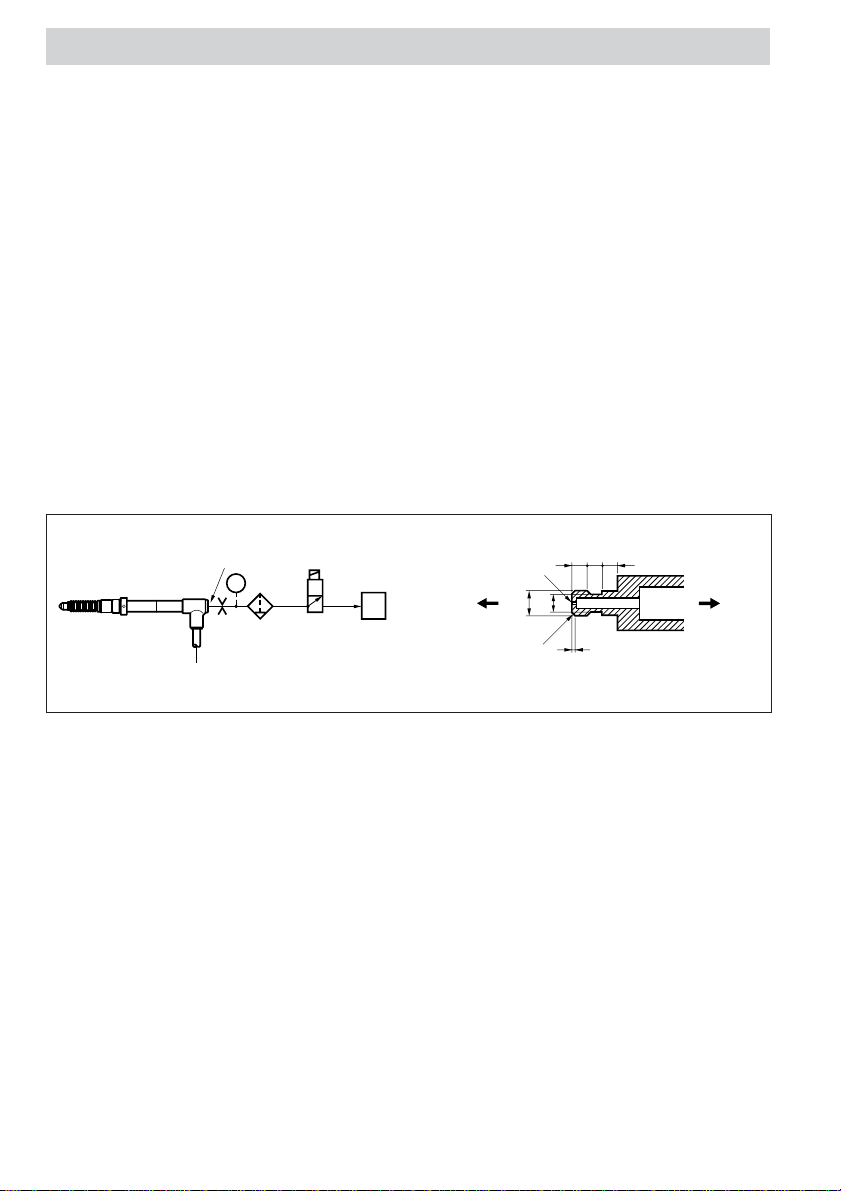

•エアーリフター取付口を通じて、真空ポンプなどの利用で測定子操作をする場合には、

図1のような構成の空圧回路を用いますと、エアー駆動が可能となります。真空圧は40〜

66.7kPa程度が適当です。また、吸排気速度をコントロールするため、専用チューブの

先には図2のようなオリフィスを設けてください。

測定子は排気により引込み操作となります。

•キャリブレーションは1年毎に行なってください。

DK812FLR/DK812FLR5

単位:mm

φ0.3

3 3

C0.5 1

フィッティング

チューブへ

VAC.側

取付部

φ2.5

φ3

フィルタ

AUS

VAC

EXH

バルブ

オリフィス

図2.オリフィスの寸法

図1.空圧回路

フィッティング

VG 真空発生源

ケーブル

2 (J)

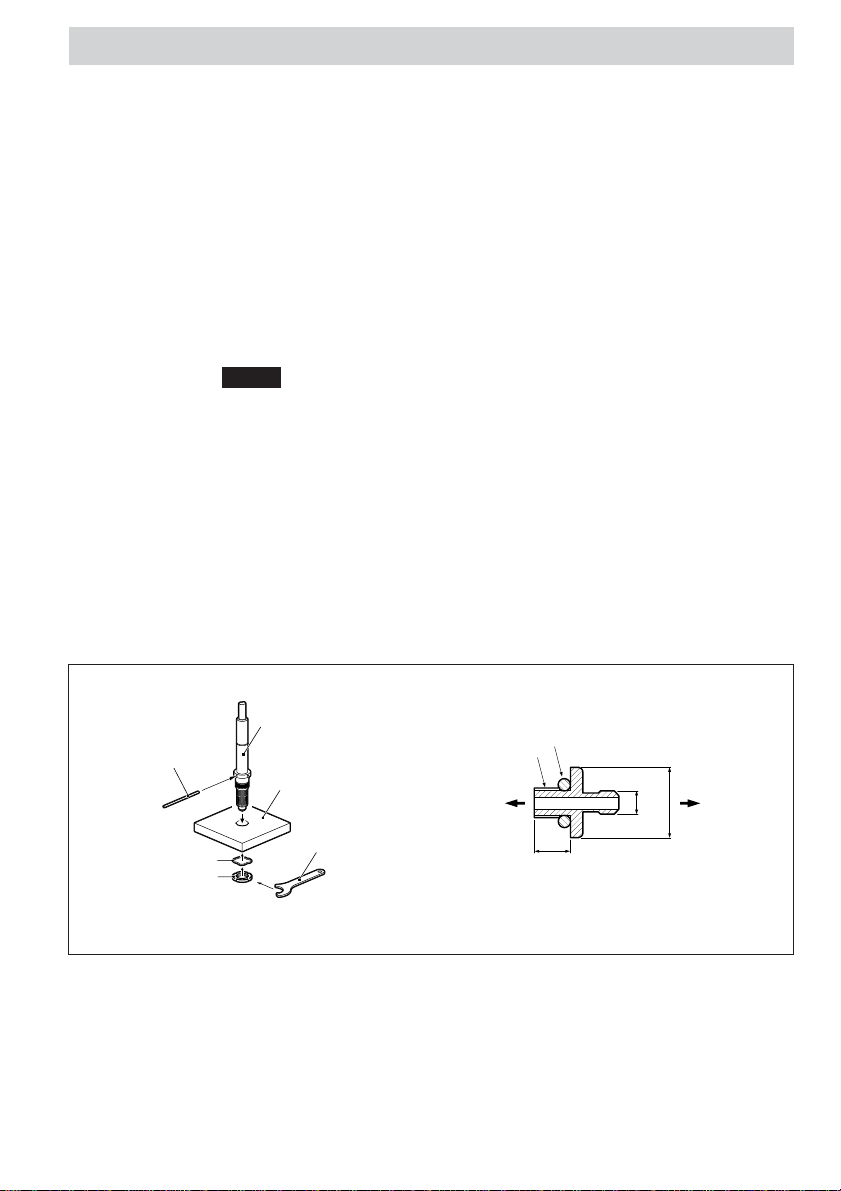

取付上のご注意

•測定子をねじ込む際、スピンドルに過大なトルクをかけますと、内部の機構を損傷する

場合がありますので、絶対に工具を用いず、手で行なってください。

平面測定子を使用される場合以外は、測定子ゆるみ防止のため、付随の呼び2.5のスプリ

ングワッシャをはさむか、ねじロックのご使用をおすすめします。(締付けトルク参考

値:0.05〜0.06N･m)

•測長ユニット取付穴寸法の推奨値は、φ9.7±0.15mmです｡

•取付板厚は以下のとおりです。

DK812Fシリーズ: 6〜11mm

•取付平行度は測定精度に影響します。

取付板の平行度および測定面に対する直角度は0.02mm/14mm以下におさえてくださ

い。

•測長ユニットの取付には、必ず付属の締め付けナット、ウェーブワッシャ､クランプスパ

ナ､回り止めピンを用いてください(図1)。

ご注意

締め付け力については、ウェーブワッシャが完全に平に潰れる程度を目安としてくださ

い。

推奨締付け力: 0.6〜1.0N･m

最大締付け力: 2.0N･m

•ケーブルは断線を防ぐため、適当な場所へ固定するようにしてください。また、ケーブ

ルを強く引いたり、無理に曲げてのご使用は避けてください。(曲げ半径40mm(内側)

以上)

•スピンドルを機械装置に固定して使用する場合には、カップリングDZ-191(別売)をご使

用ください。DZ-191の取付方法については、DZ-191の取扱説明書をご参照ください。

•測長ユニットに取付けるフィッティングは、図2の形状のものを準備してください。特

にM4ねじ部の長さ(測長ユニットにねじ込まれる部分の長さ)は、4.5mm以下として

ください。長過ぎる場合、測長ユニットを破損することがあります。

回り止めピン

測長ユニット

取付板

ウェーブワッシャ

締め付けナット

クランプスパナ

測長ユニット本体へ

ねじ込み

Oリング

4.5以下

φ3

φ9

オリフィス側

チューブへ

単位:mm

図2フィッティング寸法図1

(J) 3

出力

信号ピッチ

最小分解能

測定範囲

精度(20 °Cにて)

測定力(20 °Cにて)

原点

最大応答速度

エアー駆動

耐振動(10 〜2000Hz)

耐衝撃(11ms)

保護等級

使用温度範囲

保存温度範囲

電源電圧

消費電力

ケーブル長

ステム径

質量*1

測定子

付属品

出力ケーブル長

(後続電子部まで)

A/B/Z相電圧差動型ラインドライバ出力(EIA-422準拠)

40 µm

12 mm

12 mmストロークタイプ

下方位:0.6±0.3N

横方位:0.5±0.3N

上方位:0.4±0.3N

一カ所(スピンドル移動1mmの位置にて)

真空引き込み(DK812FLR/DK812FLR5)

100 m/s2

1000 m/s2

IP66(インターポレーションBOXとコネクタ除く)

0 °C 〜50 °C

−20 °C 〜60 °C

DC +5 V ±5%

1.8 W

2.5 m

φ9.5 0

–0.009

約30g

締め付けナット、ウェーブワッシャ、クランプスパナ、回り止めピン

12 m max.

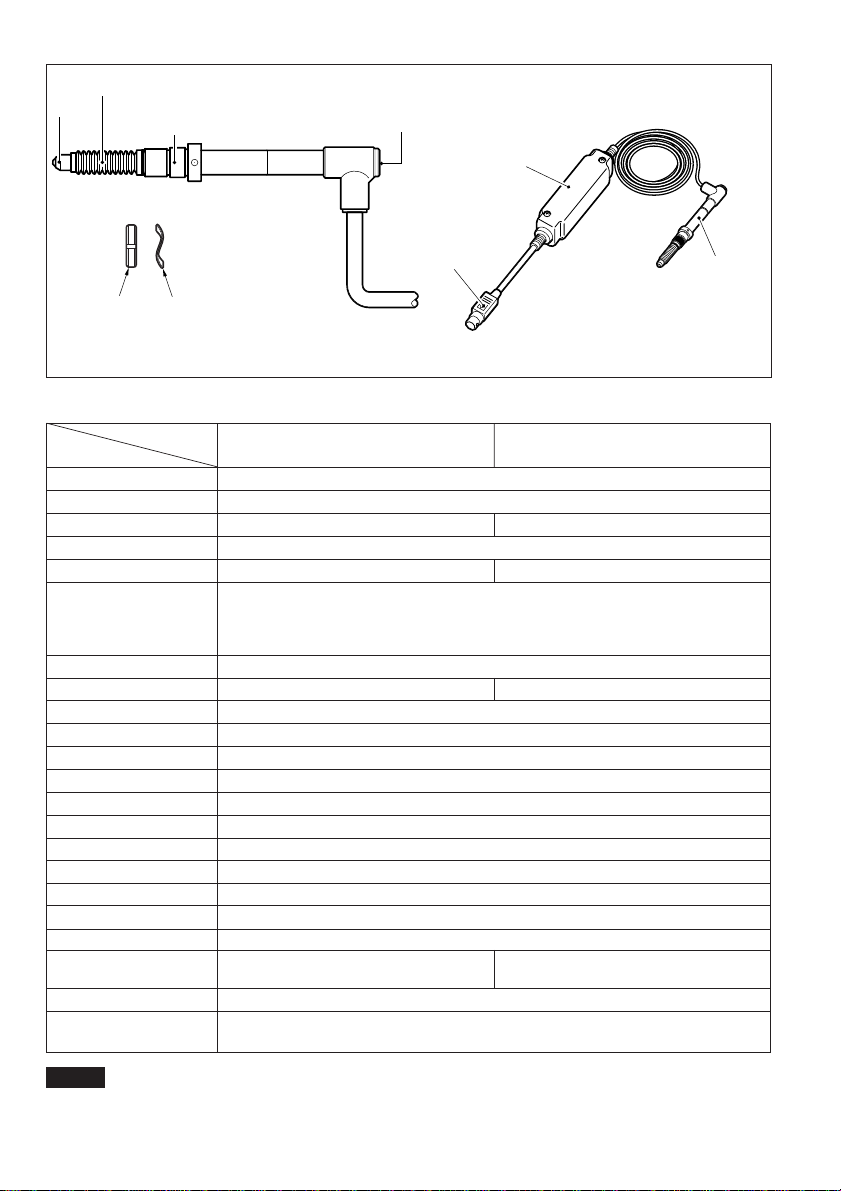

■各部の名称

ケーブル

＊イラストモデル:DK812FLR

＊DK812FR/DK812FR5には、エアーリフターは取付できません。

■仕様

インターポレーションBOX

コネクタ DK812FLR

測定子

エアーリフター取付口

ステム(φ9.5mm)

防塵ベローズ

締め付けナットウェーブワッシャ

高分解能タイプ

DK812FR,DK812FLR

0.1 µm 0.5 µm

1 µmp-p 1.5 µmp-p

42 m/min 100 m/min

汎用分解能タイプ

DK812FR5,DK812FLR5

ご注意

∗1質量は、ケーブル部およびインターポレーションBOXを除いたときの値です。

超硬合金球面付(DZ-123)

取付ねじM2.5

スチール球面付

取付ねじM2.5

4 (J)

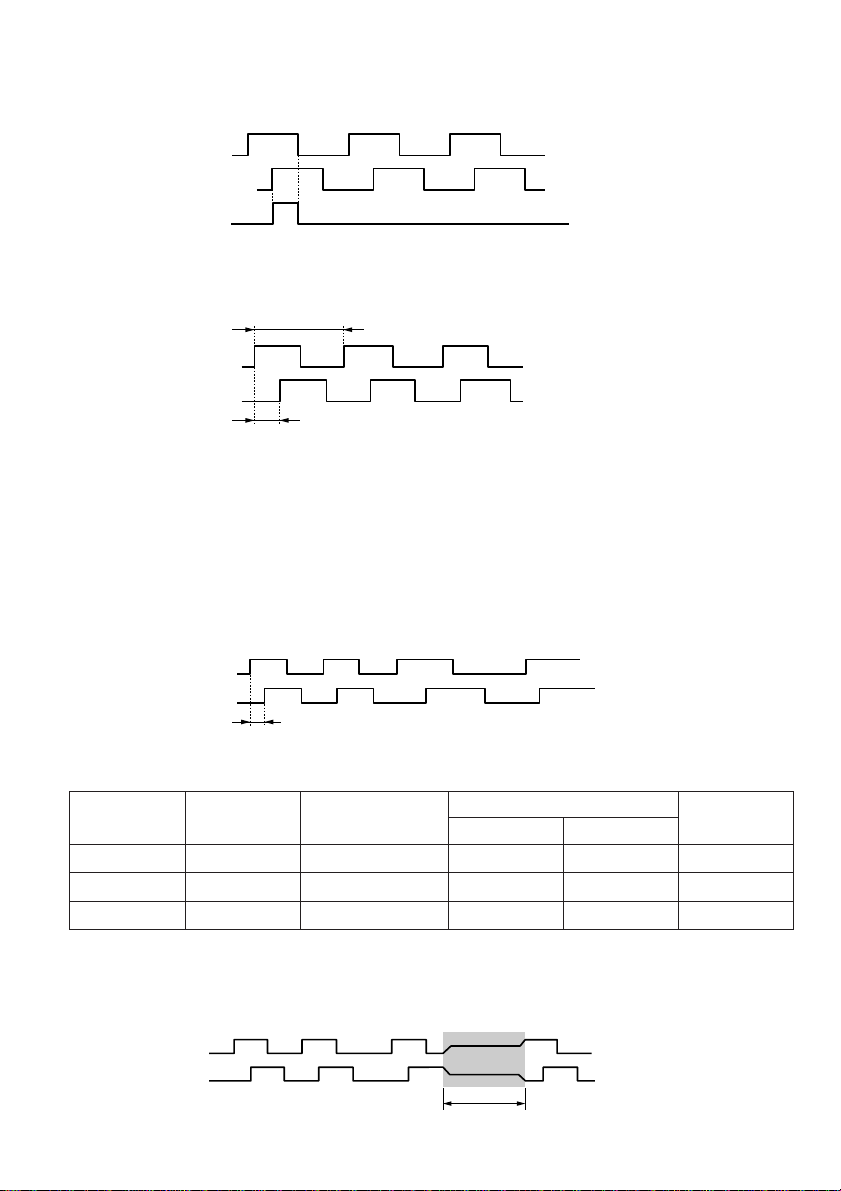

■測長ユニット出力信号

本測長ユニットが出力する信号はA/B/Z相信号でEIA-422に準拠した電圧差動型ラインドラ

イバ出力です。

原点は、A相とB相がHiレベルのときに、Hiレベルになる同期原点です。

最大応答速度時(約42m/min時)の出力信号

本測長ユニットを接続する制御機、またはカウンタの入力最小位相差が100ns(A相一周期

400ns2.5MHz)より小さいことをお確かめの上ご使用ください。

※特殊仕様にて最小位相差を変更することが可能です。(1.出力信号位相差参照)

1. 出力信号位相差

本測長ユニットの移動量は100ns毎に検出され、移動量に比例した位相差で出力されます。

位相差量は、100nsの整数倍で変化します。

また、A相とB相の最小位相差は100nsです。

標準仕様の最小位相差は100nsで固定ですが、下記の表の最小位相差については、特殊仕

様として対応します。

アラーム区間

A/B相はHiレベル状態

A相

B相

100nsの整数倍

A/B相最小位相差

100 ns

300 ns

500 ns

A相一周期

400 ns

1.2 µs

2 µs

カウンタの許容周波数

2.5 MHz

833 kHz

500 kHz

分解能0.1 µm

42 m/min

14 m/min

8.4 m/min

分解能0.5 µm

100 m/min

33 m/min

20 m/min

備考

標準品

特殊仕様

最大応答速度

A相

B相

100ns

400ns(2.5MHz)

2. 出力信号アラーム

本測長ユニットが出力するA/B相は、応答速度を超えた場合、アラームとして約400msの

間、Hiレベル状態となります。

A相

B相

Z相

Altri manuali per DK812 Series

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Magnescale Strumento di misura

Magnescale

Magnescale DK812 Series Manuale utente

Magnescale

Magnescale DT12N Manuale utente

Magnescale

Magnescale DF830SLR Manuale utente

Magnescale

Magnescale DZ176 Manuale utente

Magnescale

Magnescale LASERSCALE BL55-RU Series Manuale utente

Magnescale

Magnescale DK802 Series Manuale utente

Magnescale

Magnescale LH71 Series Manuale utente

Magnescale

Magnescale SR75 Manuale del proprietario

Magnescale

Magnescale DF805SR Manuale utente

Magnescale

Magnescale DL310B Manuale utente

Magnescale

Magnescale LY71 Manuale utente

Magnescale

Magnescale DK830SR Manuale utente

Magnescale

Magnescale SR85 Manuale del proprietario

Magnescale

Magnescale U12B Manuale utente

Magnescale

Magnescale MG10A-P1 Manuale utente

Magnescale

Magnescale DZ174-010 Manuale utente

Magnescale

Magnescale DK Series Manuale utente

Magnescale

Magnescale DK812SAFR Manuale utente

Magnescale

Magnescale DF800S Series Manuale utente

Magnescale

Magnescale LY72 Manuale

Magnescale

Magnescale DG205 Series Manuale utente

Magnescale

Magnescale LY71 Manuale

Magnescale

Magnescale MJ632 Manuale utente

Magnescale

Magnescale SR87 Manuale del proprietario

Manuali Strumento di misura popolari di altre marche

Suaoki

Suaoki D40 Manuale utente

Elster

Elster BK-G1.6 Manuale utente

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuale

Duratool

Duratool D03128 Manuale utente

Vega

Vega VEGAPULS 65 Manuale utente

Tonghui

Tonghui TH2618B Manuale utente

Tenmars

Tenmars TM-801 Manuale utente

MSR

MSR 145 Manuale utente

TPS

TPS WP-82 Manuale utente

ELMETRON

ELMETRON CP-511 Manuale utente

PCB Piezotronics

PCB Piezotronics 003C30 Manuale utente

Tenma

Tenma 72-10465 Manuale utente

Endress+Hauser

Endress+Hauser Proline Promag 50 Specifiche tecniche

Siemens

Siemens SITRANS F Coriolis FCT030 Manuale elenco delle parti

KLINGER

KLINGER CMF V Series Manuale utente

EXFO

EXFO FTB-2 Manuale operativo e di manutenzione

Keysight

Keysight M8290A Manuale utente

ADTEK

ADTEK MW-5 Manuale utente
