PeakTech 1640 Manuale utente

PeakTech

1640

Bedienungsanleitung /

Operation manual

Digital-Leistungs-Zangenmessgerät /

Digital Power Clamp eter

1. Sicherheitshinweise zum Betrieb des Gerätes

Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG

(elektromagnetische Kompatibilität) und 2006/95/EG

(Niederspannung) entsprechend der Festlegung im Nachtrag

2004/22/EG (CE-Zeichen). Überspannungskategorie III 600V;

Verschmutzungsgrad 2.

CAT I: Signalebene, Telekommunikation, elektronische

Geräte mit geringen transienten Überspannungen

CAT II: Für Hausgeräte, Netzsteckdosen, portable

Instrumente etc.

CAT III: Versorgung durch ein unterirdisches Kabel;

Festinstallierte Schalter, Sicherungsautomaten,

Steckdosen oder Schütze

CAT IV: Geräte und Einrichtungen, welche z.B. über

Freileitungen versorgt werden und damit einer

stärkeren Blitzbeeinflussung ausgesetzt sind.

Hierunter fallen z.B. Hauptschalter am Stromeingang,

Überspannungsableiter, Stromverbrauchszähler und

Rundsteuerempfänger

Zur Betriebssicherheit des Gerätes und zur Vermeidung von

schweren Verletzungen durch Strom- oder

Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend

aufgeführte Sicherheitshinweise zum Betrieb des Gerätes

unbedingt zu beachten.

Schäden, die durch Nichtbeachtung dieser Hinweise entstehen,

sind von Ansprüchen jeglicher Art ausgeschlossen.

* Dieses Gerät darf nicht in hochenergetischen Schaltungen

verwendet werden.

* Maximal zulässige Eingangsspannungen von 600V AC/DC

nicht überschreiten.

* Maximal zulässige Eingangswerte unter keinen

Umständen überschreiten (schwere Verletzungsgefahr

und/oder Zerstörung des Gerätes)

-1-

* Die angegebenen maximalen Eingangsspannungen dürfen

nicht überschritten werden. Falls nicht zweifelsfrei

ausgeschlossen werden kann, dass diese

Spannungsspitzen durch den Einfluss von transienten

Störungen oder aus anderen Gründen überschritten werden

muss die Messspannung entsprechend (10:1) vorgedämpft

werden.

* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig

geschlossen ist.

* Bei den Widerstandsmessungen keine Spannungen

anlegen!

* Vor dem Umschalten auf eine andere Messfunktion

Prüfleitungen oder Tastkopf von der Messschaltung

abkoppeln.

* Keine Strommessungen im Spannungsbereich (V/Ω)

vornehmen.

* Gerät, Prüfleitungen und sonstiges Zubehör vor

Inbetriebnahme auf eventuelle Schäden bzw. blanke oder

geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle

keine Messungen vornehmen.

* Messarbeiten nur in trockener Kleidung und vorzugsweise in

Gummischuhen bzw. auf einer Isoliermatte durchführen.

* Messspitzen der Prüfleitungen nicht berühren.

* Warnhinweise am Gerät unbedingt beachten.

* Bei unbekannten Messgrößen vor der Messung auf den

höchsten Messbereich umschalten.

* Gerät keinen extremen Temperaturen, direkter Sonnen-

einstrahlung, extremer Luftfeuchtigkeit oder Nässe

aussetzen.

* Starke Erschütterung vermeiden.

* Gerät nicht in der Nähe starker magnetischer Felder

(Motoren, Transformatoren usw.) betreiben.

* Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes

fernhalten.

* Vor Aufnahme des Messbetriebes sollte das Gerät auf die

Umgebungstemperatur stabilisiert sein (wichtig beim

Transport von kalten in warme Räume und umgekehrt)

* Überschreiten Sie bei keiner Messung den eingestellten

Messbereich. Sie vermeiden so Beschädigungen des

Gerätes.

-2-

* Drehen Sie während einer Strom- oder Spannungsmessung

niemals am Messbereichswahlschalter, da hierdurch das

Gerät beschädigt wird.

* Messungen von Spannungen über 35 V DC oder 25 V AC

nur in Übereinstimmung mit den relevanten

Sicherheitsbestimmungen vornehmen. Bei höheren

Spannungen können besonders gefährliche Stromschläge

auftreten.

* Ersetzen Sie die Batterie, sobald das Batteriesymbol „BAT“

aufleuchtet. Mangelnde Batterieleistung kann unpräzise

Messergebnisse hervorrufen. Stromschläge und körperliche

Schäden können die Folge sein.

* Sollten Sie das Gerät für einen längeren Zeitraum nicht

benutzen, entnehmen Sie die Batterie aus dem Batteriefach.

* Säubern Sie das Gehäuse regelmäßig mit einem feuchten

Stofftuch und einem milden Reinigungsmittel. Benutzen Sie

keine ätzenden Scheuermittel.

* Dieses Gerät ist ausschließlich für Innenanwendungen

geeignet.

* Keine technischen Veränderungen am Gerät vornehmen.

* Vermeiden Sie jegliche Nähe zu explosiven und

entflammbaren Stoffen.

* Öffnen des Gerätes und Wartungs- und Reparaturarbeiten

dürfen nur von qualifizierten Service-Technikern

durchgeführt werden.

* Gerät nicht mit der Vorderseite auf die Werkbank oder

Arbeitsfläche legen, um Beschädigung der Bedienelemente

zu vermeiden.

* -Messgeräte gehören nicht in Kinderhände-

-3-

1.1. Am Gerät befindliche Hinweise und Symbole

ACHTUNG! Entsprechende Abschnitte in der

Bedienungsanleitung beachten!

Hochspannung! Vorsicht, extreme Verletzungs-

gefahr durch elektrischen Schock.

Doppelt isoliert

Wechselstrom

Gleichstrom

Masse

Messungen nahe starken magnetischen Feldern oder

elektrischen Störfeldern können das Messergebnis negativ

beeinträchtigen. Darüber hinaus reagieren Messgeräte

empfindlich auf elektrische Störsignale jeglicher Art. Dies sollte

beim Messbetrieb durch entsprechende Schutzmaßnahmen

berücksichtigt werden.

2. Einführung

2.1. Auspacken des Gerätes und Überprüfen d.

Lieferumfanges

Gerät vorsichtig aus der Verpackung nehmen und Lieferung auf

Vollständigkeit überprüfen. Zum Lieferumfang gehören:

Zangenmessgerät, Prüfleitungen, Batterie, Tragetasche,

Bedienungsanleitung.

Schäden, bzw. fehlende Teile bitte sofort beim zuständigen

Händler reklamieren.

-4-

3. Technische Daten

Anzeige 3 ¾-stellige 17mm LCD-Anzeige mit einer

max. Anzeige von 4000 und Anzeige der

Funktionssymbole

Polarität automatische Umschaltung (bei negativen

Messwerten Minussymbol (-) vor der

Messwert-anzeige)

Überlastanzeige „OL“ im Anzeigefeld

Batteriezustands

anzeige- Batteriesymbol leuchtet bei ungenügender

Batteriespannung

Messfolge 2 x pro Sekunde

Abschaltautomatik 35 Minuten

Spannungsver-

sorgung 9 V-Blockbatterie

Max. Leiterdurch-

messer 30 mm

Betriebstemp-

bereich -10...50°C bei max. 85 % R.H.

Lagertemp.-

bereich -30...+60°C bei max. 85 % R.H.

max. Betriebshöhe 3000 m ü.M.

Abmessungen 80 (B) x 229 (H) x 40 (T) mm

Gewicht 300 g

-5-

3.1. Maximal zulässige Eingangswerte

Funktion

Max. Eingang

AC + DC Watt 240 kW

A AC, A DC 1000 A

V DC, V AC 600 V DC/AC

Widerstand, Diode,

Durchgangsprüfung, Frequenz,

Arbeitszyklus

250 V DC/AC

4. Spezifikationen

4.1. Gleichspannung

Bereich

Auflös

ung

Genauigkeit

400 mV 100 µV

0,8% v.M. + 3 St.

4 V 1 mV

±1,5% v.M. + 3 St.

40 V 10 mV

400 V 100 mV

600 V 1 V

2,0% v.M. + 3 St.

Überlastschutz: 600V AC/DC

4.2. Wechselspannung

Bereich

Auflösung

Genauigkeit

400 mV 100 µV

0,8% v.M. + 20 St.

4 V 1 mV

±1,8% v.M. + 5 St.

40 V 10 mV

400 V 100 mV

600 V 1 V

2,5% v.M. + 5 St.

Überlastschutz: 600 V AC/DC

Frequenzbereich: 50/60 Hz

4.3. Gleichstrom

Bereich

Auflösung

Genauigke

1000 A 1 A

1,8% v.M. + 5 St.

Überlastschutz: 1000 A

Positionsfehler ± 1% v. Messwert

-6-

4.4. Wechselstrom

Bereich

Auflösung

Genauigkeit

1000 A 1 A

2,0% v.M. + 5 St..

Überlastschutz: 1000 A

Positionsfehler ± 1% v. Messwert

Frequenzbereich: 50/60 Hz

4.5. Widerstandsmessungen

Bereich

Auflösung

Genauigkeit

400

Ω

100 m

Ω

1,0% v.M. + 4 St.

4 k

Ω

±1,5% v.M. + 2 St.

40 k

Ω

400 k

Ω

100

Ω

4 M

Ω

1 k

Ω

2,5% v.M. + 3 St.

40 M

Ω

10 k

Ω

3,5% v.M. + 5 St.

Überlastschutz: 250 V AC/DC

4.6. Frequenzmessungen

Bereich

Auflösung

Genauigkeit

Empfind

lichkeit

5 Hz 1 mHz

1,5% v.M.+5 St.

10 V

eff

min.

50 Hz 10 mHz

±1,2% v.M.+2 St.

500 Hz 100 mHz

5 kHz 1 Hz

50 kHz 10 Hz

100 kHz 100 Hz

Überlastschutz: 250 V AC/DC

4.7. Arbeitszyklus

Bereich

Auflösung

Genauigkeit

0,5...99,0 % 0,1 %

1,2% v.M.+2 St.

Pulsweite: 100 µs – 100 ms

Frequenz: 5 Hz – 100 kHz

Überlastschutz: 250 V AC/DC

-7-

4.8. Durchgangsprüfung

Tonsignal

Grenzwert

Teststrom

< 100

Ω

< 1 mA

Überlastschutz: 250 V AC/DC

4.9. Diodentest

Teststrom

Spannung bei offener Last

0,3 mA 1,5 V

Überlastschutz: 250 V AC/DC

4.10. Leistungsmessung

Funktion

Bereich

Genauigkeit

AC WATT (50/60 Hz)

(0-250V, max.160 A;

0-400 A, max. 100 V)

40 kW +/-2,5% v.M. + 5 St.

AC WATT (50/60 Hz)

(0-250V, max.160 A;

0-400 A, max. 100 V)

240 kW +/-2,5% v.M. + 5 St.

DC WATT

(0-250V, max.160 A;

0-400 A, max. 100 V)

40 kW +/-2,0% v.M. +5 St.

DC WATT

(0-600 V, 0-400 A)

240 kW +/-2,0% v.M. + 5 St.

-8-

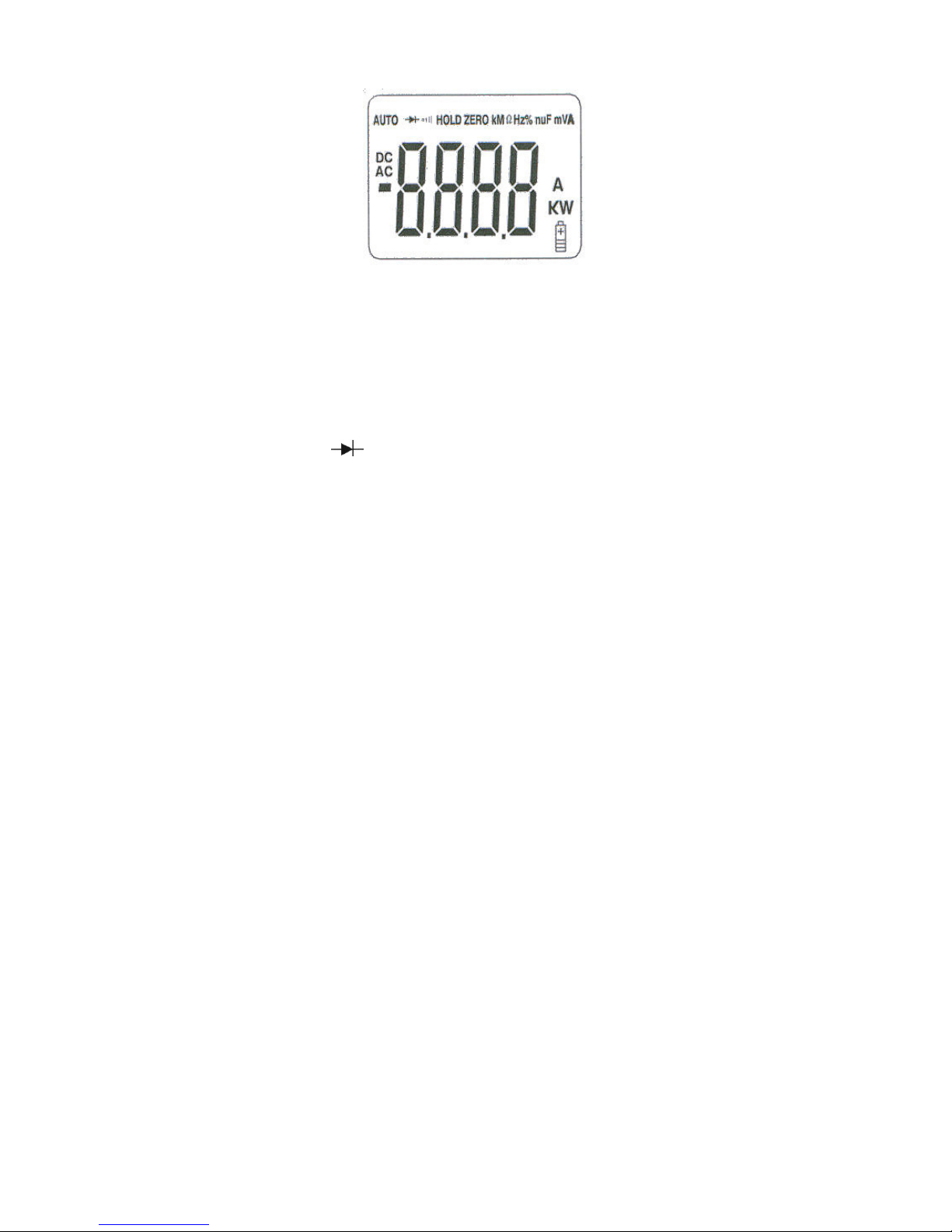

5. Bedienelemente und Anschlüsse am Gerät

AC/DC

AC (Wechselstrom)

DC (Gleichstrom)

2. - Minus-Vorzeichen bei negativen

Messwerten

3. 8.8.8.8 max. Anzeigebereich: 4000 Stellen

(0 ... 3999)

4. AUTO Modus für automatische Bereichs-

wahl

5. Dioden-Testfunktion

6. .))) Durchgangsprüffunktion

7. HOLD DATA-Hold (Messwerthaltefunktion)

8. KW, µ, m, V, A, k, M, ΩMesseinheiten der Messfunktionen

-9-
