PQ Plus UMD 97EVU Manuale di istruzioni
• •
Quick-Start Anleitung
Quick-Start Manual
UMD 97EVU
Deutsch / English
PQ Plus – UMD 97EVUQuick-Start Anleitung
2
DE
Inhaltsverzeichnis
Installation................................................................................................4
Montage und Anschluss ...............................................................................4
Spannungsversorgung .................................................................................5
Spannungsmessung ....................................................................................5
Stromwandler anschließen ..........................................................................6
RJ45-Schnittstelle ........................................................................................6
RS485-Schnittstelle .....................................................................................6
USB-Schnittstelle .........................................................................................6
CAT IV Power Compact ...............................................................................7
Inbetriebnahme...................................................................................... 7
Werksseitige Kommunikationseinstellungen ................................................7
Manuelle Netzwerkeinstellungen .................................................................8
Manuelle COM-Einstellungen ......................................................................9
Stromwandler einstellen .............................................................................10
Anschluss und Einstellungen kontrollieren ................................................ 11
Verbindung mit einem PC herstellen ..........................................................12
Technische Daten................................................................................ 13
UMD 97EVU ..............................................................................................13
CAT IV Power Compact .............................................................................14
Eine ausführliche Anleitung nden Sie auf unserer Homepage unter:
https://www.pq-plus.de/medien-downloads/
PQ Plus – UMD 97EVU
3
EN
Quick-Start Anleitung
Table of Contents
Installation.............................................................................................. 15
Assembly and connection...........................................................................15
Voltage supply ............................................................................................16
Voltage measurement.................................................................................16
Connecting a current transformer...............................................................17
RJ45 interface ............................................................................................17
RS485 interface..........................................................................................17
USB interface .............................................................................................17
CAT IV Power Compact..............................................................................18
Commissioning...................................................................................... 18
Factory communication settings.................................................................18
Manual network settings.............................................................................19
Manual COM settings.................................................................................20
Setting the current transformer...................................................................21
Checking the connection and settings........................................................22
Connecting to a PC ....................................................................................23
Technical data.......................................................................................24
UMD 97EVU...............................................................................................24
CAT IV Power Compact..............................................................................25
You can nd detailed instructions on our website at:
https://www.pq-plus.de/en/media-downloads/
Quick-Start Anleitung
4
DE
Installation
Montage und Anschluss
Das UMD 97EVU ist für den Einbau in Schalttafeln geeignet und benötigt
ein Ausbruchmaß von 92+1 x 92+1 mm. Um für eine ausreichende Belüf-
tung zu sorgen, muss ein Abstand von 20 mm bzw. 50 mm zu benachbar-
ten Geräten bestehen..
Um das UMD 97EVU in der Schalttafel zu xieren, verwenden Sie die bei-
liegenden Befestigungsklammern. Diese werden seitlich am Gerät angelegt
und mit Hilfe eines Schraubendrehers befestigt.
Quick-Start Anleitung PQ Plus – UMD 97EVU
5
DE
Spannungsversorgung
Das UMD 97EVU benötigt folgende Spannungsversorgung:
10 ... 26 VAC
10 ... 36 VDC
Die Anschlüsse hierfür benden sich an der Rückseite des UMD’s und sind
mit AV1 und AV2 beschriftet. Für die Absicherung der Spannungsversor-
gung wird ein 1 A Leitungsschutzschalter empfohlen.
Hinweis:
In einem 300 V / CAT IV-Netz muss ein Netzteil mit der
entsprechenden Überspannungskategorie verwendet werden!
24 V-Netzteil: CAT IV Power Compact
Ue: 90 … 460 VAC | Ua: 24 VDC / 2,5 A
PQ Plus Artikelnummer: 80.42.3024
Spannungsmessung
Das UMD 97EVU verfügt über 3 Spannungseingänge welche sowohl für
eine direkte als auch für eine Wandlermessung geeignet sind. Die Pha-
senspannungen werden über die Klemmen 12 (L1), 13 (L2), 14 (L3) und
den gemeinsamen Neutralleiteranschluss (Klemme 11) gemessen.
Es wird empfohlen, die Spannungspfade mit einem 1 A Leitungsschutz-
schalter abzusichern.
Quick-Start Anleitung
6
DE
Stromwandler anschließen
Die Universalmessgeräte sind nicht für eine direkte Strommessung aus-
gelegt. Die Anschlüsse der benötigten Stromwandler benden sich auf der
Rückseite des Gerätes und sind folgendermaßen beschriftet:
•I11 und I12 für den Stromwandler auf Phase 1
•I21 und I22 für den Stromwandler auf Phase 2
•I31 und I32 für den Stromwandler auf Phase 3
Die Stromwandleranschlussklemmen sind für Sekundärsignale
von 1 A oder 5 A ausgelegt.
RJ45-Schnittstelle
Das UMD 97EVU verfügt über einen Standard RJ45-Anschluss für das
LAN. Der Anschluss bendet sich an der Rückseite des Gerätes unten
links.
RS485-Schnittstelle
Das UMD 97EVU ist mit einer RS485-Schnittstelle ausgestattet, die über das
Modbus RTU-Protokoll kommuniziert. Die Anschlüsse benden sich auf der
Rückseite des Gerätes und sind mit „A+“ (Klemme 31), „B-“ (Klemme 32) und
„G“ (Klemme 33) beschriftet.
USB-Schnittstelle
Das UMD 97EVU ist frontseitig mit einer USB-Schnittstelle ausgestattet.
Über diese Schnittstelle kann mit einem PC die Konguration des Gerätes
bearbeitet oder der Speicher vor Ort ausgelesen werden.
Quick-Start Anleitung PQ Plus – UMD 97EVU
7
DE
CAT IV Power Compact
Das CAT IV Power Compact ist ein
Netzteil für CAT IV-Umgebungen und
ist für eine Montage auf der
DIN-Hutschiene vorgesehen.
Das Netzteil benötigt folgende
Spannungsversorgung:
90 … 265 VLN
155 ... 460 VLL
Inbetriebnahme
Werksseitige Kommunikationseinstellungen
Das UMD 97EVU wird standardmäßig mit der IP-Adresse 10.0.0.1 ausgelie-
fert. Über das Display kann die IP-Adresse manuell am Gerät verändert oder
der Modus auf DHCP gestellt werden. Die serielle Schnittstelle ist mit der
Geräteadresse 1 und einer Baudrate von 9600 Baud voreingestellt.
Quick-Start Anleitung
8
DE

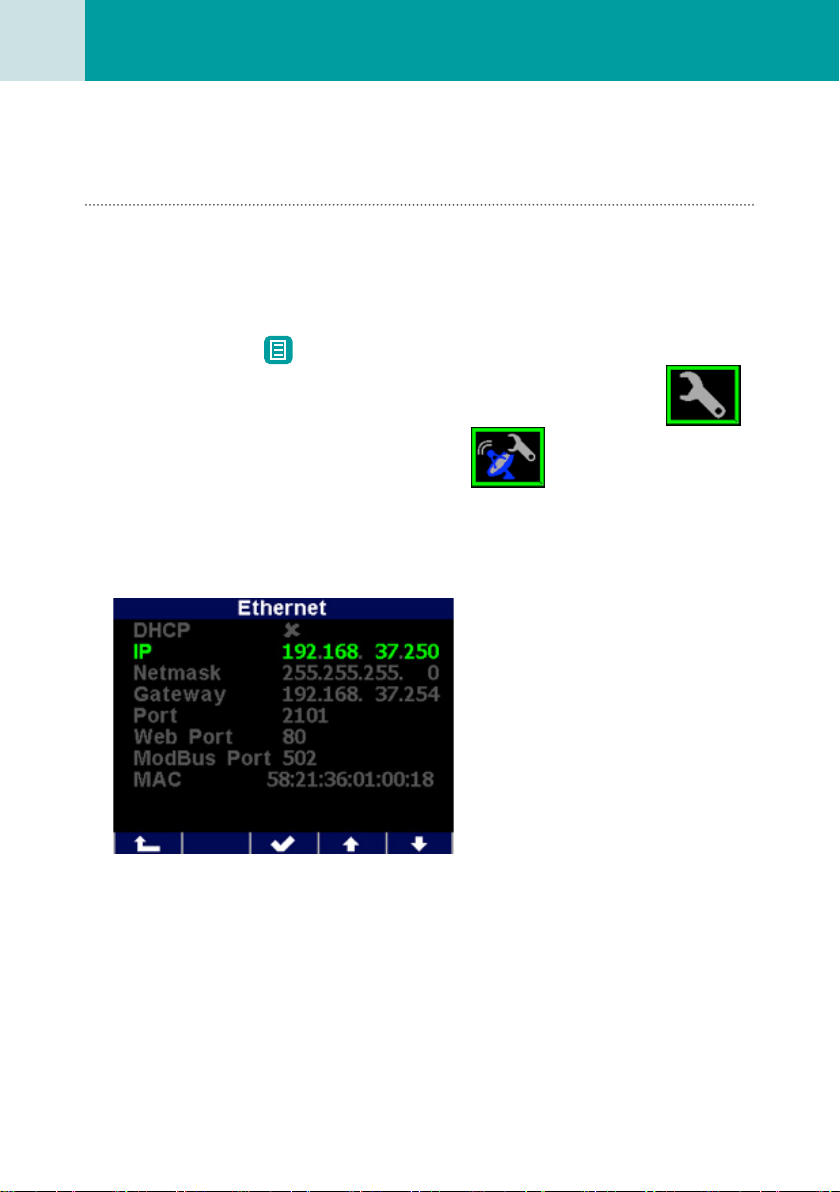

Manuelle Netzwerkeinstellungen
Um die IP-Adresse, die Subnetzmaske und das Standardgateway manuell
zu ändern, ist wie folgt vorzugehen:
1. Betätigen Sie eine beliebige Taste am UMD 97EVU.
2. Über die Taste 3 gelangen Sie ins Hauptmenü.
3. Mit den Tasten 2, 4 und 5 navigieren Sie zu den Einstellungen
und bestätigen dies mit der Taste 3.
4. Navigieren Sie nun zum Punkt „Comm“ und bestätigen dies
ebenfalls mit der Taste 3.
5. Hier können Sie je nach Modell zwischen Ethernet und COM wählen.
Unter dem Punkt Ethernet können Sie DHCP aktivieren oder eine
statische IP-Adresse eingeben.
6. Wenn Sie die nötigen Einstellungen getroffen haben, bestätigen Sie
diese mit der Taste 3 und gehen durch mehrfaches Betätigen der
Taste 1 zurück in das Hauptmenü. Die folgende Abfrage bestätigen
Sie mit Taste 2.
Das UMD 97EVU ist nun unter der eingestellten IP-Adresse erreichbar.
Quick-Start Anleitung PQ Plus – UMD 97EVU
9
DE

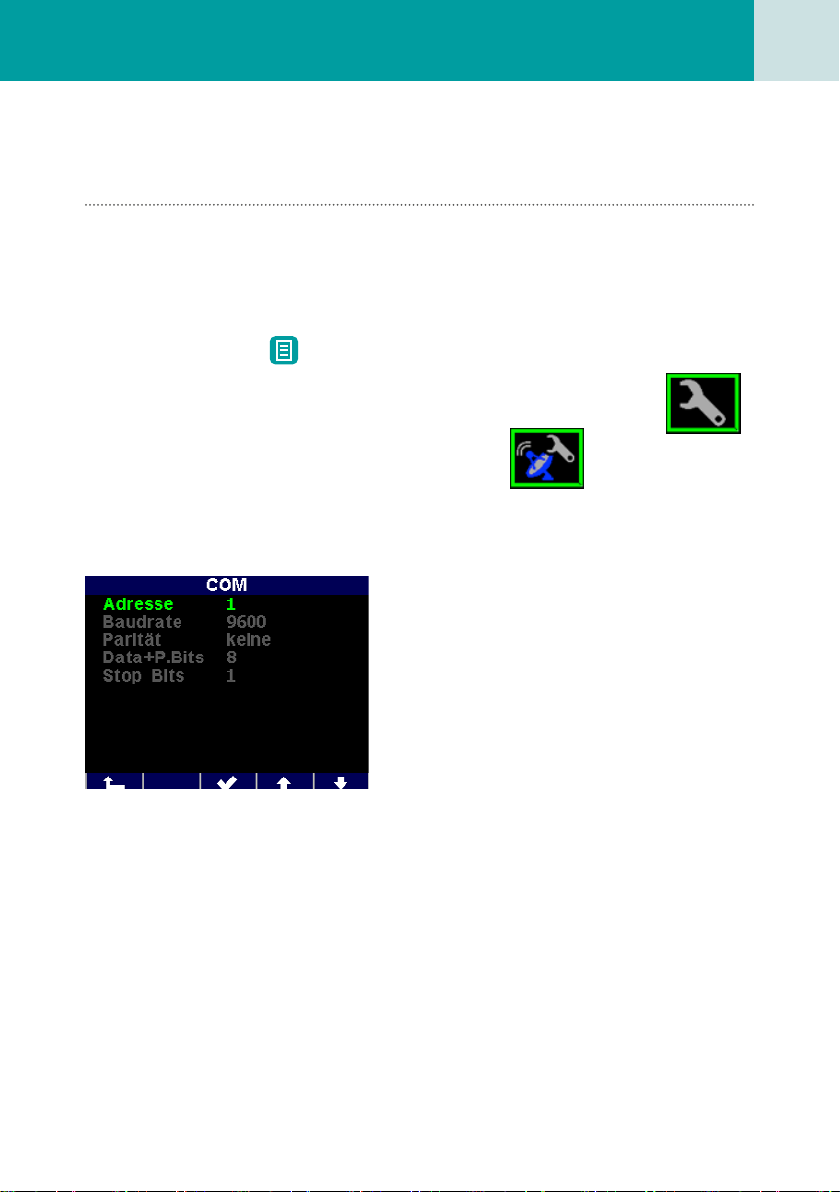

Manuelle COM-Einstellungen
Um die seriellen Kommunikationsparameter manuell zu ändern,
ist wie folgt vorzugehen:
1. Betätigen Sie eine beliebige Taste am UMD 97EVU.
2. Über die Taste 3 gelangen Sie ins Hauptmenü.
3. Mit den Tasten 2, 4 und 5 navigieren Sie zu den Einstellungen
und bestätigen dies mit der Taste 3.
4. Navigieren Sie nun zum Punkt „Comm“ und
bestätigen dies ebenfalls mit der Taste 3.
5. Hier können Sie je nach Modell zwischen Ethernet und COM wählen.
Unter dem Punkt COM können Sie folgende Punkte kongurieren:
Adresse: Geräteadresse (Default: 1)
Baudrate: (Default: 9600)
Parität: (Default: none)
Data+P.Bits: (Default: 8)
Stop Bits: (Default: 1)
6. Wenn Sie die nötigen Einstellungen getroffen haben, bestätigen Sie
diese mit der Taste 3 und gehen durch mehrfaches Betätigen der
Taste 1 zurück in das Hauptmenü. Die folgende Abfrage bestätigen
Sie mit Taste 2.
Das UMD 97EVU ist nun unter den eingestellten Parametern erreichbar.
Quick-Start Anleitung
10
DE
Stromwandler einstellen
1. Betätigen Sie eine beliebige Taste am UMD 97EVU.
2. Über die Taste 3 gelangen Sie ins Hauptmenü.
3. Mit den Tasten 2, 4 und 5 navigieren Sie zu den Einstellungen
und bestätigen dies mit der Taste 3.
4. Navigieren Sie nun zum Punkt „Messung“ und
bestätigen dies ebenfalls mit der Taste 3.
5. Hier können Sie unter dem Punkt „CT“ Ihr Wandlerverhältnis
(für I1, I2, I3) eingeben.
Hier im Beispiel: 50/5A
6. Wenn Sie die nötigen Einstellungen getroffen haben, bestätigen Sie
diese mit der Taste 3 und gehen durch mehrfaches Betätigen der
Taste 1 zurück in das Hauptmenü. Die folgende Abfrage bestätigen
Sie mit Taste 2.
