PQ Plus UMD 98 Manuale di istruzioni
• •
Quick-Start Anleitung
Quick-Start Manual
UMD 98
Deutsch / English
PQ Plus – UMD 98Quick-Start Anleitung
2
DE
Inhaltsverzeichnis
Installation................................................................................................4
Montage .......................................................................................................4
Spannungsversorgung .................................................................................5
Spannungsmessung ....................................................................................6
Stromwandler anschließen ..........................................................................6
RJ45-Schnittstelle ........................................................................................7
RS485-Schnittstelle .....................................................................................7
USB-Schnittstelle .........................................................................................8
Local Bus-Schnittstelle .................................................................................8
Inbetriebnahme......................................................................................8
Werksseitige Kommunikationseinstellungen ................................................8
Manuelle Netzwerkeinstellungen .................................................................9
Manuelle COM-Einstellungen ....................................................................10
Stromwandler einstellen ............................................................................. 11
Anschluss und Einstellungen kontrollieren ................................................12
Verbindung mit einem PC herstellen ..........................................................13
MMI kongurieren ......................................................................................14
Anschluss und Einstellungen der MMI´s kontrollieren ...............................15
Technische Daten................................................................................ 16
Eine ausführliche Anleitung nden Sie auf unserer Homepage unter:
https://www.pq-plus.de/medien-downloads/
PQ Plus – UMD 98
3
EN
Quick-Start Anleitung
Table of Contents
Installation...............................................................................................17
Mounting.....................................................................................................17
Voltage supply ............................................................................................18
Voltage measurement.................................................................................19
Connecting a current transformer...............................................................19
RJ45 interface ............................................................................................20
RS485 interface..........................................................................................20
USB interface .............................................................................................21
Local Bus interface.....................................................................................21
Commissioning.......................................................................................21
Factory communication settings.................................................................21
Manual network settings.............................................................................22
Manual COM settings.................................................................................23
Setting the current transformer...................................................................24
Checking the connection and settings........................................................25
Connecting to a PC ....................................................................................26
Conguring the MMI ...................................................................................27
Checking the connection and settings of the MMIs....................................28
Technical data...................................................................................... 29
You can nd detailed instructions on our website at:
https://www.pq-plus.de/en/media-downloads/
Quick-Start Anleitung
4
DE
Installation

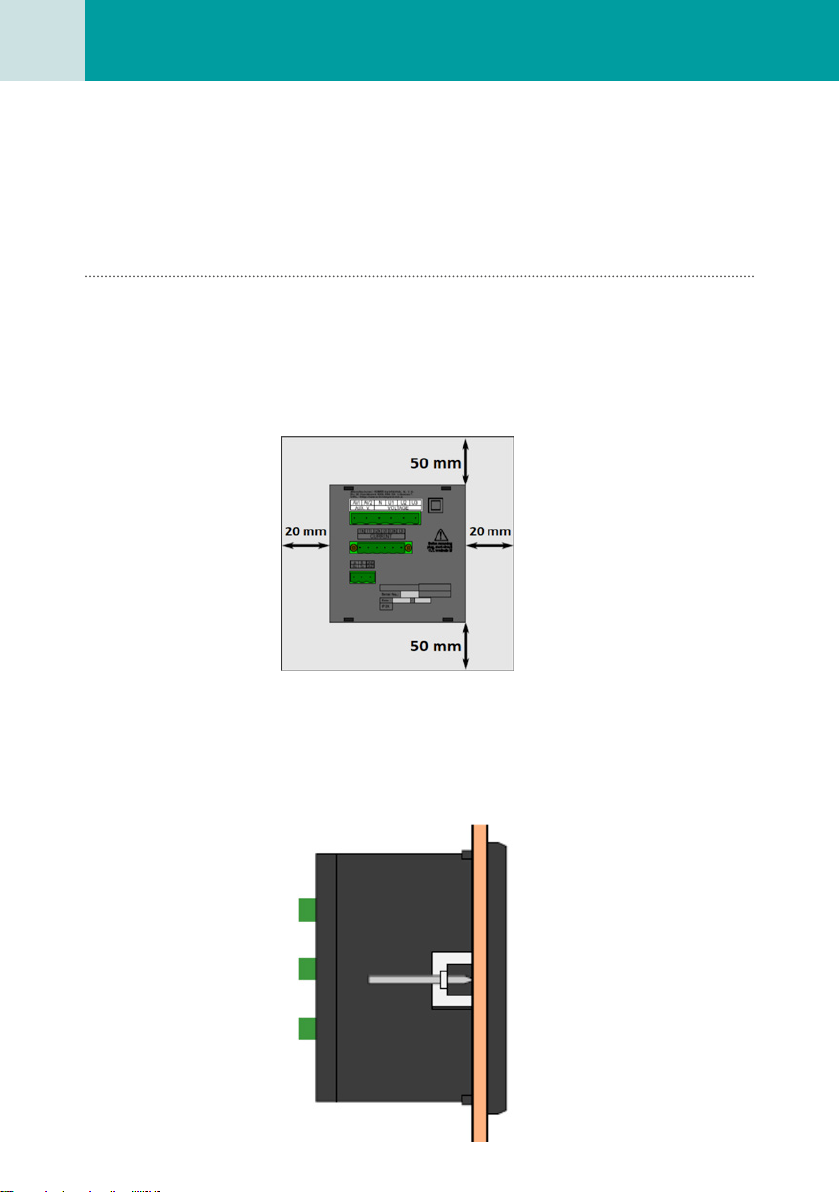

Montage
Das UMD 98 ist für den Einbau in Schalttafeln geeignet und benötigt ein
Ausbruchmaß von 92+1 x 92+1 mm.
Um für eine ausreichende Belüftung zu sorgen, muss ein Abstand von
20 mm bzw. 50 mm zu benachbarten Geräten bestehen.
Um das UMD 98 in der Schalttafel zu xieren, verwenden Sie die beiliegen-
den Befestigungsklammern. Diese werden seitlich am Gerät angelegt und
mit Hilfe eines Schraubendrehers befestigt.
Quick-Start Anleitung PQ Plus – UMD 98
5
DE
ETH COM1
A+ B- G
13 23 33
L1
L2
L3
N
PE
I11 I12 I21 I22 I31 I32 I41 I42
7 8
DI/O RCM (IΔ)
D1
34 44 54 6414 24
C1 I51I52 I53I54
S1
S2
S1
S2
S1
S2
S1
S2
1A
Spannungsversorgung
Das UMD 98 ist mit 3 verschiedenen Spannungsversorgungen erhältlich:
•Das UMD 98LB benötigt eine Spannung von: 10 ... 26 VAC
10 ... 36 VDC
•Die 24 V Variante benötigt eine Spannung von: 20 … 50 VAC
20 … 75 VDC
•Die 230 V Variante benötigt eine Spannung von: 100 … 275 VAC
90 … 350 VDC
Die Anschlüsse hierfür benden sich an der Rückseite des UMD’s und sind
mit AV1 (X1) und AV2 (X2) beschriftet. Für die Absicherung der Spannungs-
versorgung wird ein 1 A Leitungsschutzschalter empfohlen.
Empfehlung
24 V-Netzteil: EPSITRON® COMPACT Power
Ue: 100 … 240 VAC | Ua: 24 VDC / 1,3 A
PQ Plus Artikelnummer: 14.13.0024
L1
L2
L3
kl
kl
kl
MV/LV
Transformer
L1
L2
L3
N
PE
20...50 VAC
20...75 VDC
L1
L2
L3
N
PE
kl
kl
kl
L1
L2
L3
N
PE
333 mV CURRENT SIGNAL INPUTS
GSPS 1IS GSPS 2IS GSPS 3IS
Quick-Start Anleitung
6
DE

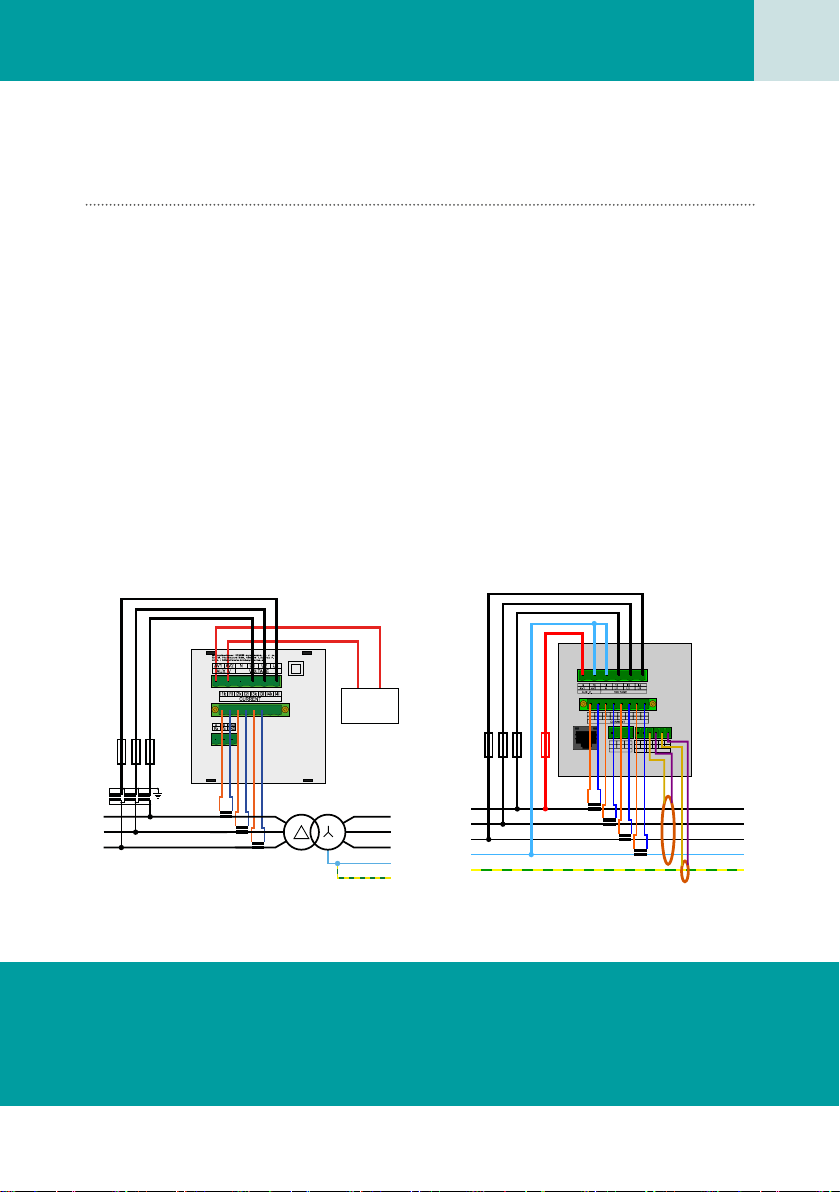

Spannungsmessung
Das UMD 98 verfügt über 3 Spannungseingänge welche sowohl für eine
direkte als auch für eine Wandlermessung geeignet sind. Die Phasenspan-
nungen werden über die Klemmen 12 (L1), 13 (L2), 14 (L3) und den ge-
meinsamen Neutralleiteranschluss (Klemme 11) gemessen.
Es wird empfohlen, die Spannungspfade mit einem 1 A Leitungsschutz-
schalter abzusichern.
Stromwandler anschließen
Die Universalmessgeräte sind nicht für eine direkte Strommessung aus-
gelegt. Die Anschlüsse der benötigten Stromwandler benden sich auf der
Rückseite des Gerätes und sind folgendermaßen beschriftet:
Variante 1 A // 5 A:
•I11 und I12 für den Stromwandler auf Phase 1
•I21 und I22 für den Stromwandler auf Phase 2
•I31 und I32 für den Stromwandler auf Phase 3
•I41 und I42 für den Stromwandler auf dem Neutralleiter N
Die Stromwandleranschlussklemmen sind für Sekundärsignale
von 1 A oder 5 A ausgelegt.
Variante 333 mV:
•Anschluss 1 – I1 für die Rogowskispule (Typ KBU Flex) auf Phase 1
•Anschluss 2 – I2 für die Rogowskispule (Typ KBU Flex) auf Phase 2
•Anschluss 3 – I3 für die Rogowskispule (Typ KBU Flex) auf Phase 3
•Anschluss 4 – I4 für die Rogowskispule (Typ KBU Flex) auf N
Die Stromwandleranschlussklemmen sind für Sekundärsignale
von 333 mV ausgelegt.
Quick-Start Anleitung PQ Plus – UMD 98
7
DE

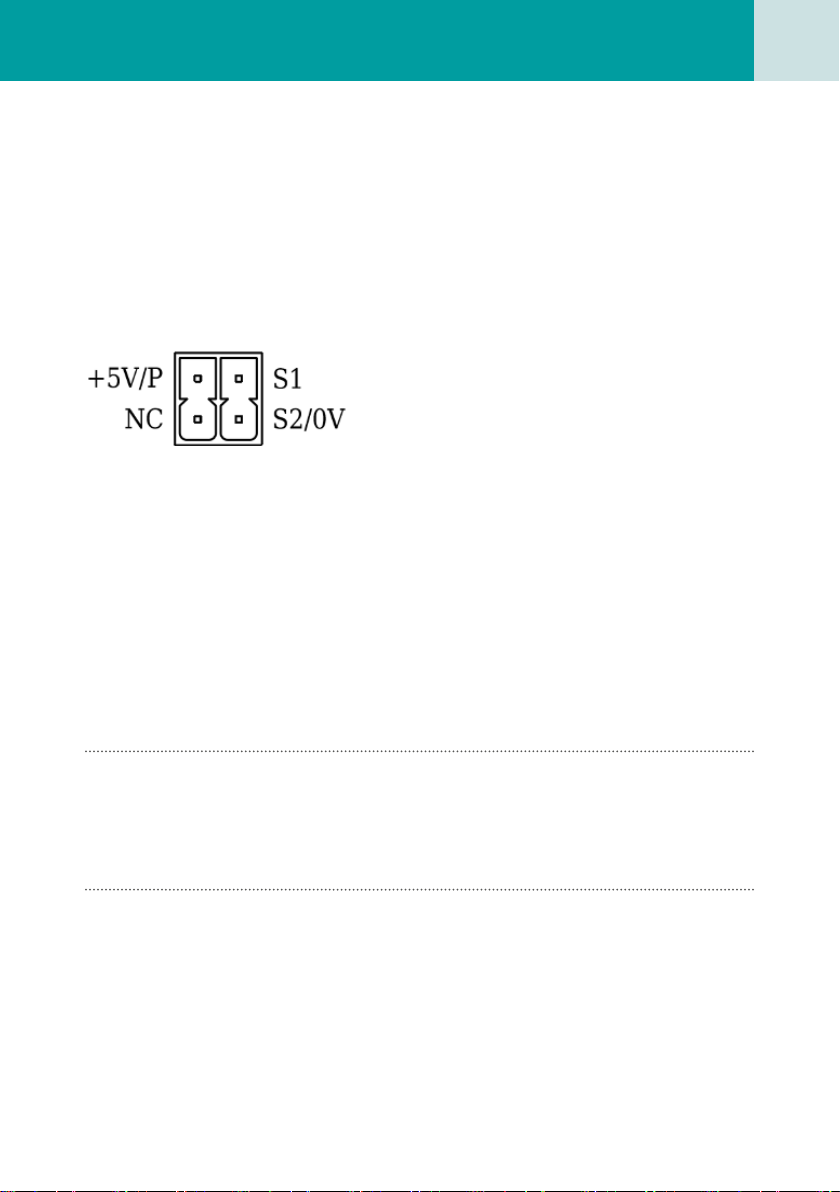

Anschluss der Rogowskispule (Typ KBU Flex):
Roter Draht auf die Klemme +5V/P
Weißer Draht auf die Klemme S1
Schwarzer Draht auf die Klemme S2/0V
Die Belegung der Anschlüsse ist wie folgt:
Anschluss der Fehlerstromwandler:
•AI1 und AG1 für einen Fehlerstromwandler
•AI2 und AG2 für einen Fehlerstromwandler (nur Variante RCM)
Die Anschlussklemmen für Fehlerstromwandler sind für Sekundärsignale
von 30 mA geeignet.

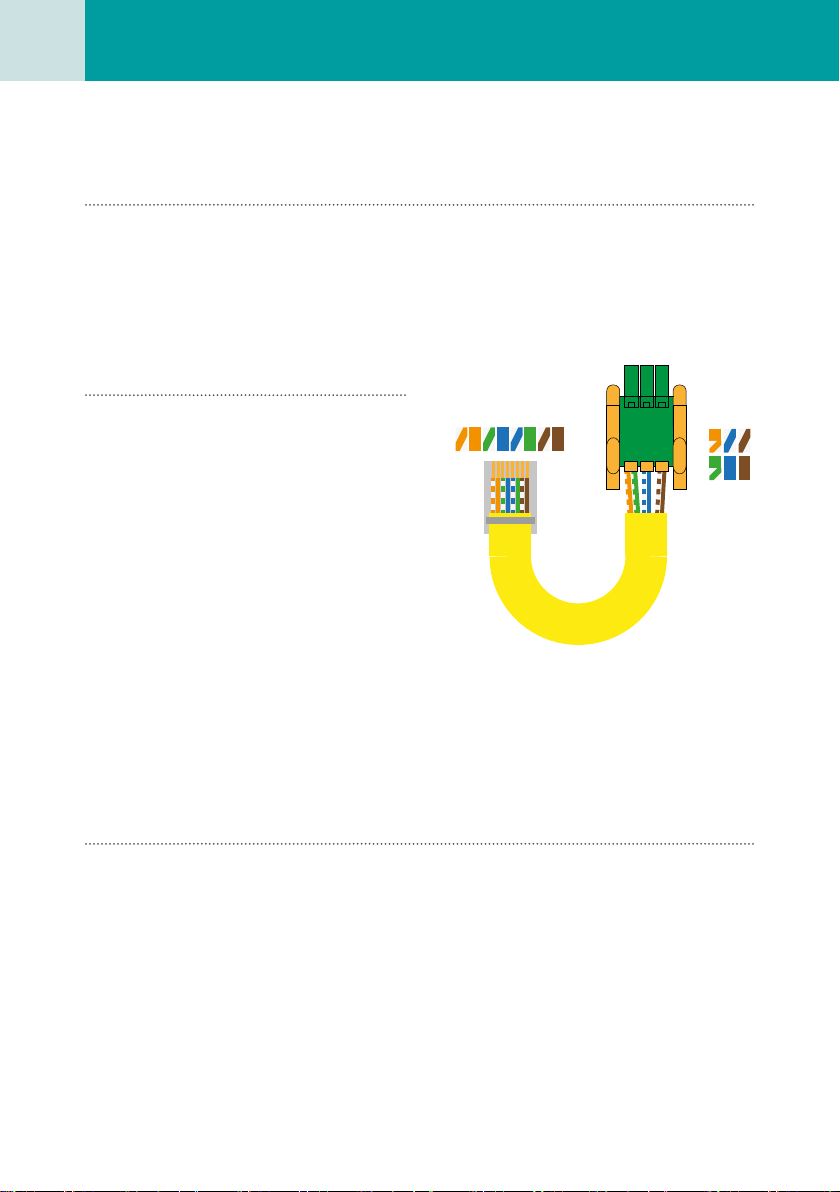

RJ45-Schnittstelle
Das UMD 98 verfügt über einen Standard RJ45-Anschluss für das LAN.
Der Anschluss bendet sich an der Rückseite des Gerätes unten links.
RS485-Schnittstelle
Das UMD 98 (RCM / RCM-T) ist mit einer RS485-Schnittstelle ausgestattet,
die über das Modbus RTU-Protokoll kommuniziert. Die Anschlüsse benden
sich auf der Rückseite des Gerätes und sind mit „A+“ (Klemme 31), „B-“
(Klemme 32) und „G“ (Klemme 33) beschriftet.
Quick-Start Anleitung
8
DE
USB-Schnittstelle
Das UMD 98 ist frontseitig mit einer USB-Schnittstelle ausgestattet. Über
diese Schnittstelle kann mit einem PC die Konguration des Gerätes bear-
beitet oder der Speicher vor Ort ausgelesen werden.
Local Bus-Schnittstelle
Das UMD 98LB ist rückseitig mit
einem Local Bus-Anschluss aus-
gestattet. Über diese Schnittstelle
können unsere modularen Strom-
messmodule MMI angeschlossen
werden. Die Konguration erfolgt
über die ENVIS.Daq.
Inbetriebnahme
Werksseitige Kommunikationseinstellungen
Das UMD 98 wird standardmäßig mit der IP-Adresse 10.0.0.1 ausgeliefert.
Über das Display kann die IP-Adresse manuell am Gerät verändert oder
der Modus auf DHCP gestellt werden. Die serielle Schnittstelle des UMD 98
(RCM / RCM-T) ist mit der Geräteadresse 1 und einer Baudrate von 9600
Baud voreingestellt.
1
X1 X1
X1 X2
X2
4B
4B
4A 4A
X2 SA SA
SB
RJ-45
SB
2345
4
1 3
2
678 5
6
Quick-Start Anleitung PQ Plus – UMD 98
9
DE

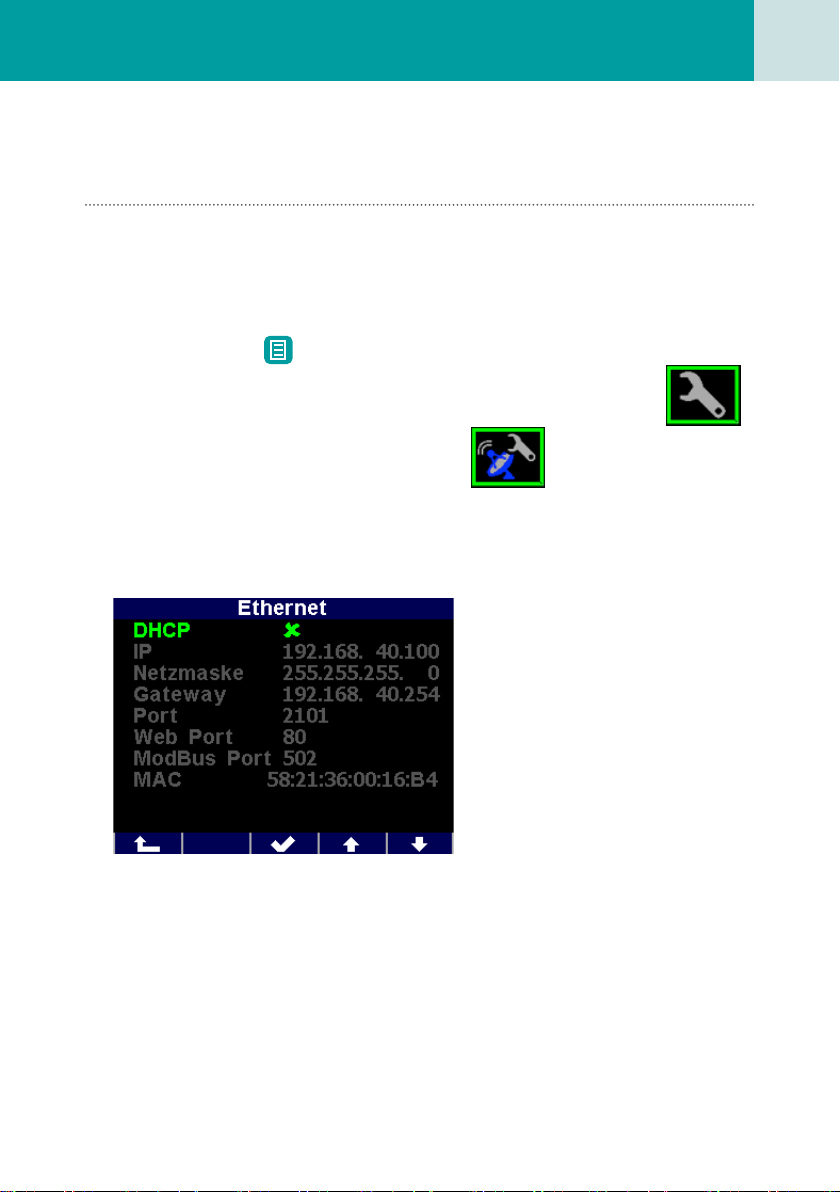

Manuelle Netzwerkeinstellungen
Um die IP-Adresse, die Subnetzmaske und das Standardgateway manuell
zu ändern, ist wie folgt vorzugehen:
1. Betätigen Sie eine beliebige Taste am UMD 98.
2. Über die Taste 3 gelangen Sie ins Hauptmenü.
3. Mit den Tasten 2, 4 und 5 navigieren Sie zu den Einstellungen
und bestätigen dies mit der Taste 3.
4. Navigieren Sie nun zum Punkt „Comm“ und bestätigen dies
ebenfalls mit der Taste 3.
5. Hier können Sie je nach Modell zwischen Ethernet und COM wählen.
Unter dem Punkt Ethernet können Sie DHCP aktivieren oder eine
statische IP-Adresse eingeben.
6. Wenn Sie die nötigen Einstellungen getroffen haben, bestätigen Sie
diese mit der Taste 3 und gehen durch mehrfaches Betätigen der
Taste 1 zurück in das Hauptmenü. Die folgende Abfrage bestätigen
Sie mit Taste 2.
Das UMD 98 ist nun unter der eingestellten IP-Adresse erreichbar.
Quick-Start Anleitung
10
DE

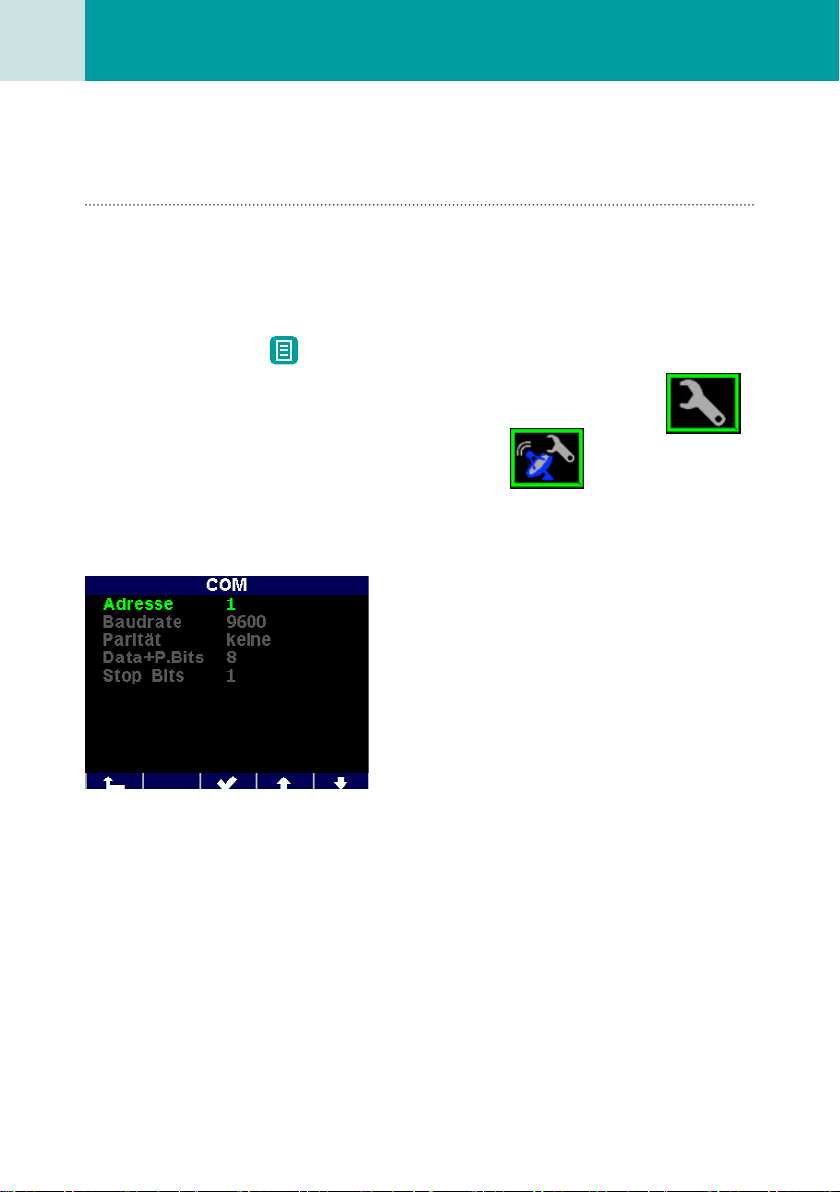

Manuelle COM-Einstellungen
Um die seriellen Kommunikationsparameter manuell zu ändern,
ist wie folgt vorzugehen:
1. Betätigen Sie eine beliebige Taste am UMD 98.
2. Über die Taste 3 gelangen Sie ins Hauptmenü.
3. Mit den Tasten 2, 4 und 5 navigieren Sie zu den Einstellungen
und bestätigen dies mit der Taste 3.
4. Navigieren Sie nun zum Punkt „Comm“ und
bestätigen dies ebenfalls mit der Taste 3.
5. Hier können Sie je nach Modell zwischen Ethernet und COM wählen.
Unter dem Punkt COM können Sie folgende Punkte kongurieren:
Adresse: Geräteadresse (Default: 1)
Baudrate: (Default: 9600)
Parität: (Default: none)
Data+P.Bits: (Default: 8)
Stop Bits: (Default: 1)
6. Wenn Sie die nötigen Einstellungen getroffen haben, bestätigen Sie
diese mit der Taste 3 und gehen durch mehrfaches Betätigen der
Taste 1 zurück in das Hauptmenü. Die folgende Abfrage bestätigen
Sie mit Taste 2.
Das UMD 98 ist nun unter den eingestellten Parametern erreichbar.
