Siko DE09 Manuale operativo

DE09 Datum 31.08.2017 Art.Nr. 76989 Änd. Stand 278/17 1

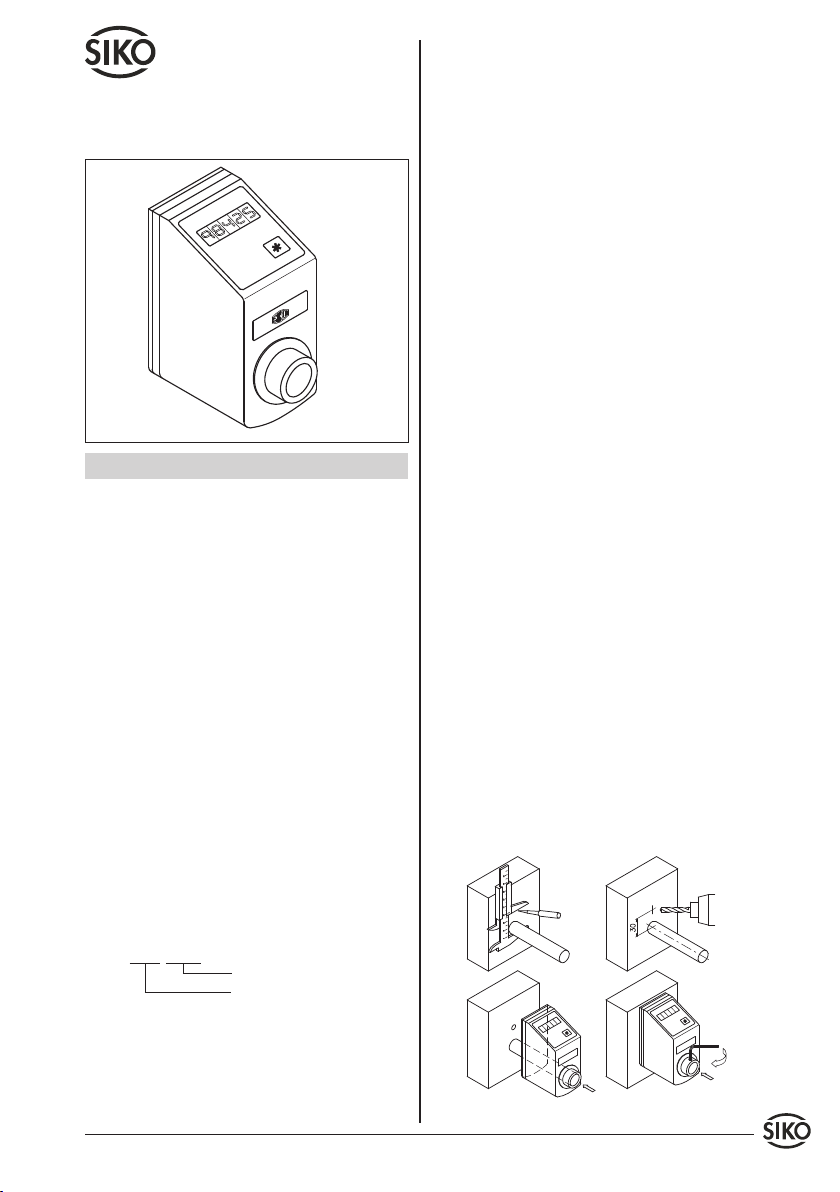

Abb. 1: Montagehinweise

Drehmomentabstützung Form A : Stift-ø6 h9

Form B : Bohr-ø10 +0.8

DEUTSCH

1. Gewährleistungshinweise

• LesenSievorderMontageundderInbetriebnahme

diesesDokumentsorgfältigdurch.BeachtenSiezu

IhrereigenenSicherheitundderBetriebssicherheit

alle Warnungen und Hinweise.

• Ihr Produkt hat unser Werk in geprüftem und

betriebsbereitem Zustand verlassen. Für den

BetriebgeltendieangegebenSpeziﬁkationenund

die Angaben auf dem Typenschild als Bedingung.

• Garantieansprüche gelten nur für Produkte der

Firma SIKO GmbH. Bei dem Einsatz in Verbindung

mitFremdproduktenbestehtfürdasGesamtsystem

kein Garantieanspruch.

• Reparaturen dürfen nur im Werk vorgenommen

werden. Für weitere Fragen steht Ihnen die Firma

SIKO GmbH gerne zur Verfügung.

2. Identiﬁkation

Das Typenschild zeigt den Gerätetyp mit Varianten-

nummer. Die Lieferpapiere ordnen jeder Varianten-

nummer eine detaillierte Bestellbezeichnung zu.

z. B. DE09-0023

Varianten-Nr.

Geräte-Typ

3. Kurzbeschreibung

Die DE09 ist eine absolute, elektronische Positions-

anzeige. Die werkseitig vorprogrammierte Anzeige

in Hohlwellenbauform dient zur direkten Ablesung

von Positionswerten an Verstellspindeln.

Durch höhere Auﬂösung und Genauigkeit, sowie

ein günstigeres Drehzahlverhalten ist sie mecha-

nischen Digitalanzeigen weit überlegen.

Merkmale:

• Auﬂösung 0.01mm für Steigungen bis 10mm

• Absolutanzeige (kapazitives Messprinzip)

• klar ablesbares, 5 stelliges LCD Display

• Anzeige mit Vorzeichen für negative Werte

• max. Drehzahl 600min-1

• mögliche Winkelanzeige (Auﬂösung 0.5°)

• Kettenmaßfunktion (Relativmaß)

• Batteriebetrieb (bis ca. 10 Jahre)

• durchgehende Hohlwelle

• einfache Montage durch praktische Aufstecktech-

nik, mit Drehmomentabstützung

• beliebige Einbaulage

4. Mechanische Montage

Die Montage darf nur gemäß der angegebenen IP-

Schutzart vorgenommen werden. Das System muss

ggfs. zusätzlich gegen schädliche Umwelteinﬂüsse,

wie z. B. Spritzwasser, Staub, Schläge, Temperatur

geschützt werden.

• Zwischen Welle und DE09 ist ein Schiebesitz

vorzusehen.

• Achten Sie auf geringen Wellen- bzw. Winkel-

versatz. Verspannungen sind zu vermeiden. Ver-

spannungen führen zu erhöhter Lagerbelastung,

unzulässigerErwärmungundkürzererLebensdauer

des Lagers.

• Insbesondere bei Verwendung der Drehmomen-

tabstützung Form A ist darauf zu achten dass

das Gerät bei der Montage nicht durch Verkanten

verspannt montiert wird. Dies ist bei der Wahl des

Bohr- ø zu beachten.

• Schläge auf das Gerät sind zu vermeiden.

Benutzerinformation

DE09

Digitale Positionsanzeige

2 DE09 Datum 31.08.2017 Art.Nr. 76989 Änd. Stand 278/17

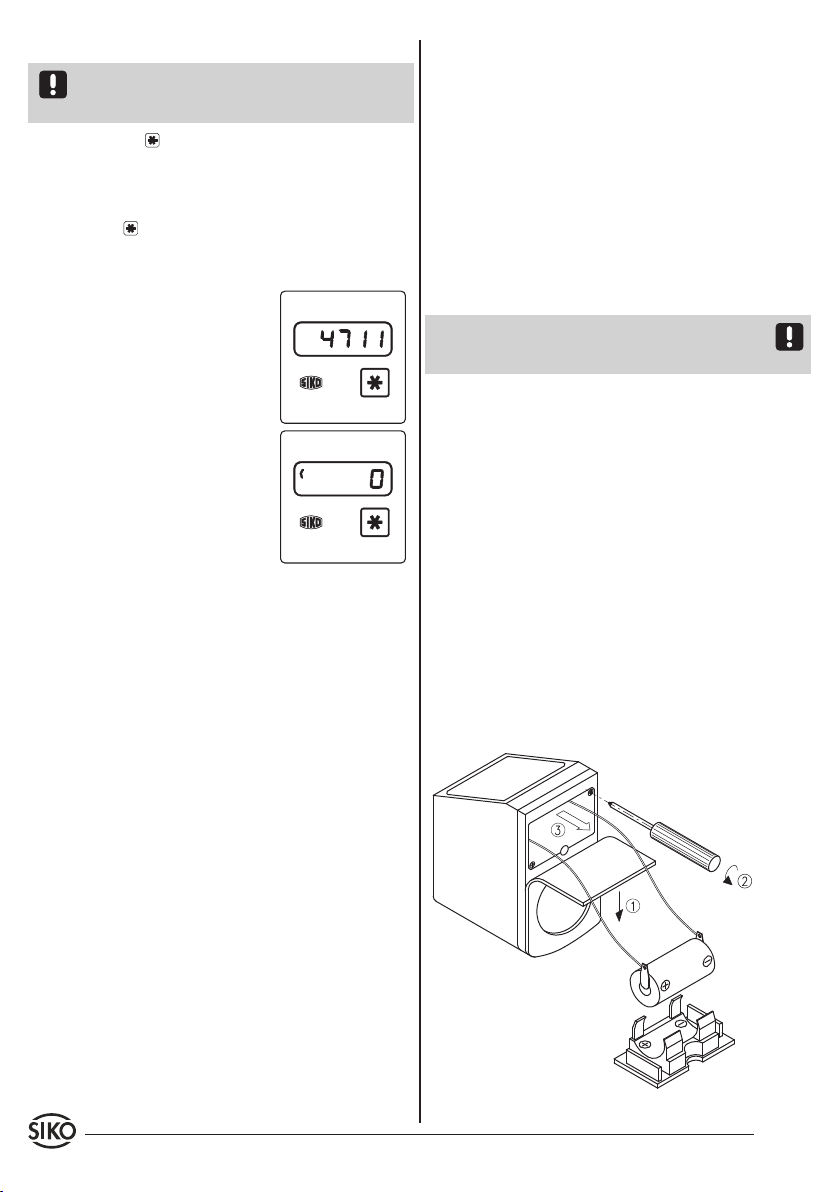

Abb. 2: Kettenmaßfunktion

Absolutwertanzeige

Kettenmaßanzeige

Abb. 3: Batteriewechsel

5. Kettenmaßfunktion (Option)

Hinweis: Nachfolgendes nur bei vorhandener Ket-

tenmaßfunktion beachten.

Bei Betätigung der -Taste schaltet die Anzeige

auf den Wert "0" um. Links in der Anzeige erscheint

ein "<" Zeichen.

Nachfolgende Verstellungen werden als ein rela-

tives Kettenmaß angezeigt.

Bei nochmaligem Betätigen der -Taste geht die

Anzeige zum Absolutwert zurück, der jedoch nun

um das verfahrene Relativmaß größer oder kleiner

ist (siehe Abb. 2).

6. Hinweise zur Störsicherheit

Der Einsatzort ist so zu wählen, dass induktive

oder kapazitive Störungen nicht auf das Gerät

einwirken können! Störungen können z. B. von

Schaltnetzteilen, Motoren, getakteten Reglern

oder Schützen verursacht werden.

Erforderliche Maßnahmen:

• Das Gerät muss in möglichst großem Abstand von

Leitungen eingebaut werden, die mit Störungen

belastet sind.

7. Spannungsversorgung

Die digitale Anzeige DE09 ist eine batteriebetrie-

bene Positionsanzeige mit einer Batterielebens-

dauer von ca. 10 Jahren.

Betriebszeiten, Betriebsdrehzahl und die Umge-

bungsbedingungen beeinﬂussen die Lebensdauer.

Sobald die LCD-Anzeige in einen blinkenden Zu-

stand übergeht sollte/muss die Batterie innerhalb

von 14 Tagen ausgetauscht werden.

Der Austausch kann bei den SIKO-Vertriebspart-

nern oder im SIKO-Stammwerk erfolgen.

Bei selbständigem Batteriewechsel sind die nach-

folgenden Punkte zu beachten.

Batteriewechsel

• Nur zugelassene Batterietypen verwenden (Typ

CR17335SE-T4; Fa. Sanyo).

• AchtenSiebeimEinsetzenderBatterieaufdierich-

tige Polung. Die Richtung wird durch die Symbole

im Batteriefach angezeigt. Bei falscher Polung

geht die Programmierung verloren.

• Vorsicht: Feuergefährlich, Explosions- und Ver-

brennungsgefahr. Batterie nicht wieder auﬂaden,

auseinandernehmen, über 100°C erhitzen oder

verbrennen.

• VerbrauchteBatteriensofortdemGerätentnehmen

und entsorgen.

• Beachten Sie beim Batteriewechsel, dass die

Zeitspanne ohne Spannungsversorgung max.

45s beträgt, da sonst die programmierten Daten

verloren gehen.

Das Batteriefach beﬁndet sich an der Rückseite des

Gerätes unter der Dichtplatte.

Zum Wechsel der Batterie folgende Schritte durch-

führen (siehe Abb. 3):

• DE09 von der Maschine lösen und abnehmen.

• Austauschbatterie bereitlegen.

• Die Dichtplatte teilweise entfernen (1).

• Nach Lösen der zwei Befestigungsschrauben (2)

Batteriefach axial herausziehen (3).

• Litzen von Altbatterie ablöten und an Austausch-

batterieunterBerücksichtigungderPolungwieder

anlöten.

• Das Batteriefach vorsichtig eindrücken und Funk-

tion der LCD-Anzeige überprüfen.

• Befestigungsschrauben eindrehen und die Dicht-

platte aufkleben.

DE09 Datum 31.08.2017 Art.Nr. 76989 Änd. Stand 278/17 3

8. Fehlerbehandlung

Fehler: Gerät führt einen Selbsttest durch. In der

Anzeige erscheint nicht der alte Wert, sondern 400.

Ursache: Die max. zul. Zeit von 45 sec. für den

stromlosen Zustand wurde überschritten.

Behebung: Gerät muss neu Programmiert werden.

Die erneute Programmierung muss dann beim SIKO-

Vertriebspartner, direkt bei SIKO, oder mit Hilfe der

Programmiersoftware PROSO-DE09 erfolgen.

Fehler: Trotz neuer Batterie keine Anzeige.

Ursache: Die Kontaktfedern sind verbogen und

stellen keinen Kontakt zur Batterie her. Dadurch

ist ebenfalls die max. Batterie-Wechselzeit über-

schritten.

Behebung: Zur Kontaktfederkorrektur muss das Ge-

rät zu SIKO-Vertriebspartnern, oder direkt zu SIKO

geschickt werden.

Fehler: Vorzeichen wechselt trotz 0-Durchgang

nicht von "-" (Minus) zu "+" (Plus).

Ursache: Max. "-" (Minus)-Verstellbereich wurde

überfahren.

Behebung: Antriebswelle so lange in den "+"

(Plus)-Bereich drehen (Anzeige abwärts zählend),

bis das Vorzeichen wieder korrekt angezeigt wird

(es müssen max. 10 0-Durchgänge verstellt wer-

den).

4 DE09 Datum 31.08.2017 Art.Nr. 76989 Änd. Stand 278/17

DE09 Datum 31.08.2017 Art.Nr. 76989 Änd. Stand 278/17 5

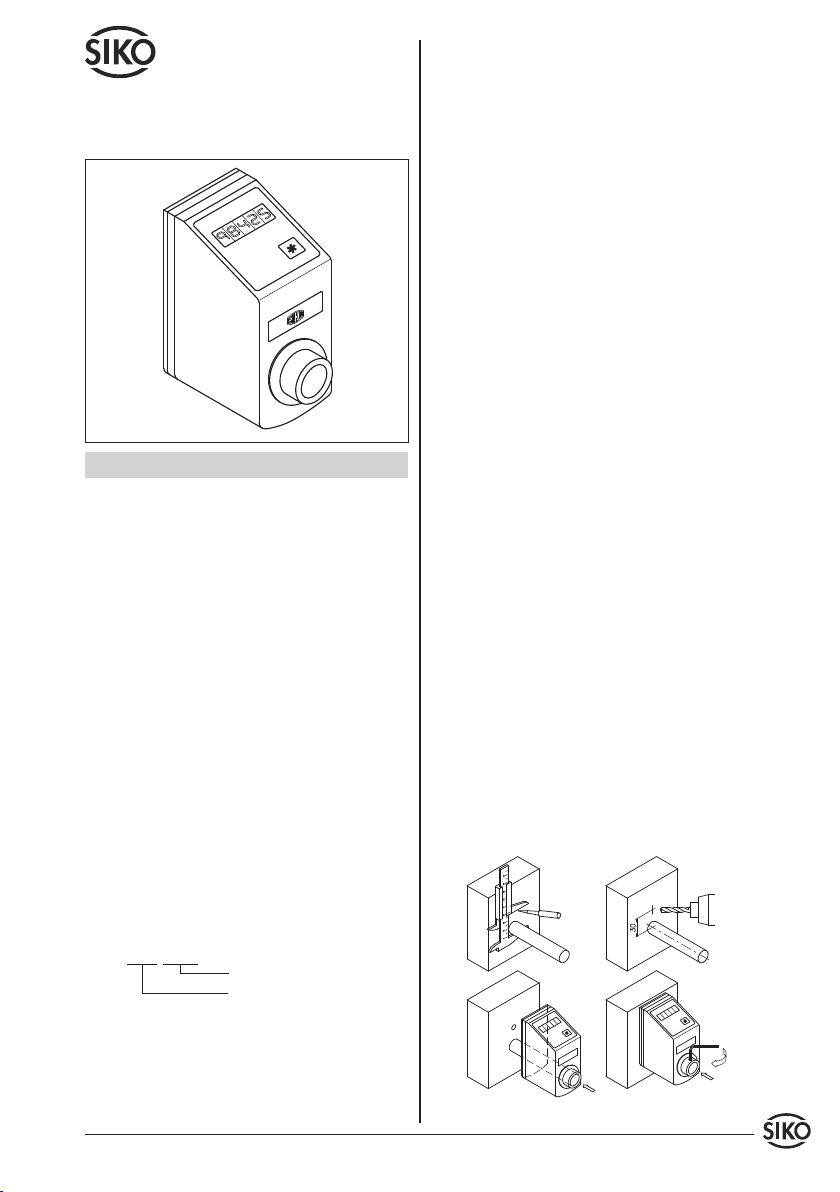

Fig. 1: Mounting instructions

Torque pin type A : pin ø6 h9

type B : bore ø10 +0.8

ENGLISH

1. Warranty information

• In order to carry out installation correctly, we

strongly recommend this document is read very

carefully. This will ensure your own safety and the

operating reliability of the device.

• Yourdevicehasbeenqualitycontrolled,testedand

is ready for use. Please observe all warnings and

information which are marked either directly on

the device or speciﬁed in this document.

• Warranty canonly beclaimed for componentssup-

pliedbySIKOGmbH.If the system is used together

with other products, there is no warranty for the

complete system.

• Repairs should be carried out only at our works.

If any information is missing or unclear, please

contact the SIKO sales sta.

2. Identiﬁcation

Please check the particular type of unit and type

number from the identiﬁcation plate. Type number

and the corresponding version are indicated in the

delivery documentation.

e. g. DE09-0023

version number

type of unit

3. Summary description

The DE09 is an absolute, electronic position indica-

tor with hollow shaft. It is used as direct read-out

for position values. The display parameters are pre-

programmed at the factory.

Its main advantages compared to mechanical digi-

tal displays are higher resolution and accuracy and

suitability for higher rotational speeds.

Features:

• resolution: up to 0.01mm for all spindle pitches

up to 10mm

• absolute display (capacitive measuring system)

• easily readable, 5-digit LCD display

• display with sign for negative values

• speed max. = 600rpm

• also suitable as angle display; resolution 0.5°

• incremental measurement function (relative

dimension)

• battery life approx. 10 years

• hollow through shaft

• easy mounting via hollow shaft and torque pin

• suitable for various mounting positions

4. Installation

For mounting, the degree of protection speciﬁed

must be observed. If necessary, protect the unit

against environmental inﬂuences such as sprayed

water, dust, knocks, extreme temperatures.

• Ensure sliding ﬁt between solid shaft and DE09.

• Ensure accurate shaft alignment and mount the

DE09 without force. Spannings are to be avoided.

If the shaft is not correctly aligned, strain on the

bearings will result, which may cause overheating

and irreparable damage.

• Especially when using torque pin type A for ﬁxing,

ensurethat DE09 does not jam and that it is moun-

ted without strain. Please remember this when

choosing the DE09's bore diameter.

• Avoid knocking the unit.

User Information

DE09

Digital Position Indicator

6 DE09 Datum 31.08.2017 Art.Nr. 76989 Änd. Stand 278/17

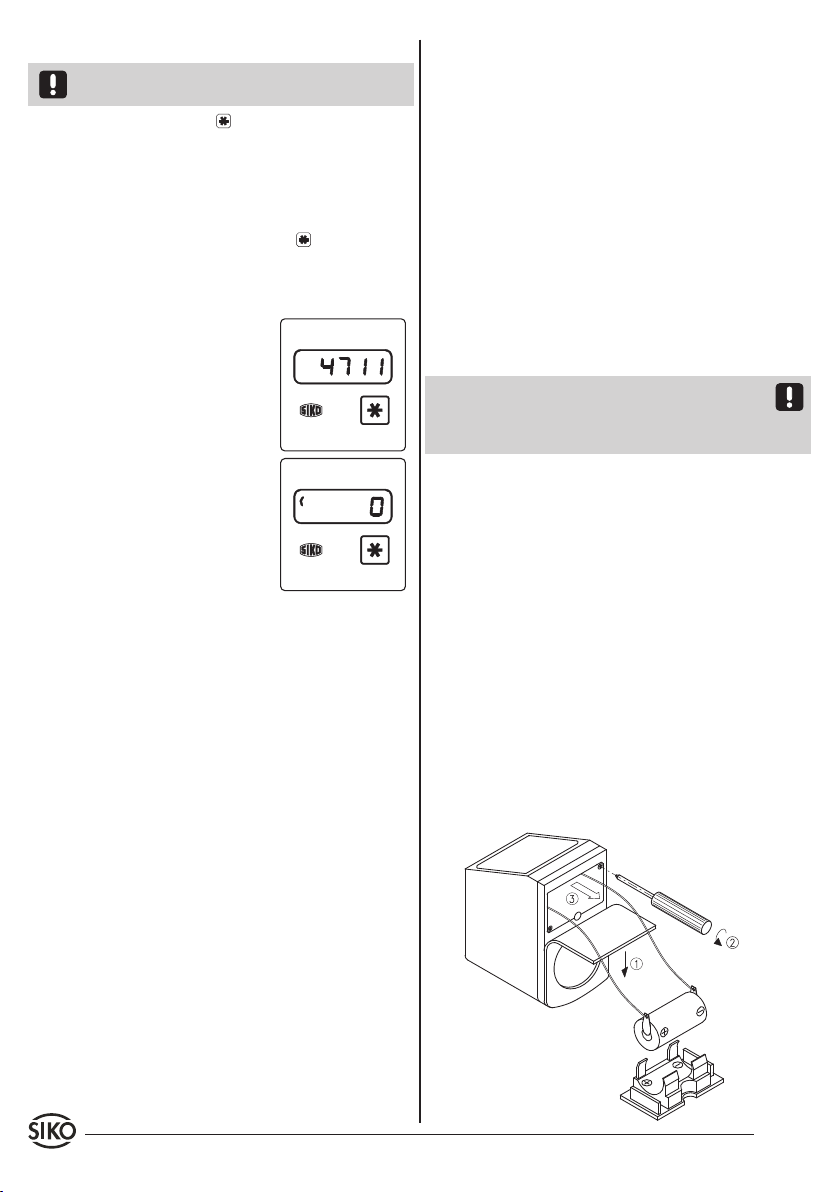

Fig. 2: Incremental measurement

Display of absolute value

Display of incremental

dimension

Fig. 3: Battery change

5. Incremental measurement (option)

Note: The following information is only relevant for

DE09 indicators with 'Incremental measurement

funtion'.

Press key to set the display to '0'. On the left side

of the display the sign "<" appears. The following

displacements are displayed as relative incremen-

tal dimension.

If key is pressed again, the absolute value is dis-

played, but to this is added or deducted however,

the relative displacement (see Fig. 2).

Battery change

• Onlytherecommendedbatterytypeshouldbeused

(Type CR17335SE-T4; Fa. Sanyo).

• Ensure correct polarisation when you insert

battery. Symbols inside the battery box show

correct insert direction. In case of wrong polarity,

programming of the DE09 will be lost.

• Attention: inﬂammable,explosion / burn hazard.

Battery cannot be recharged and must not be

punctured, burned or exposed to temperatures

above 100°C.

• Discharged batteries should be removed from the

device and disposed of safely.

• New batteries must be exchanged with 45 se-

conds. Otherwise the DE09 will lose parameter

programming.

Battery box is at the rear of the DE09 under the

sealing.

To change the battery, please proceed as follows

(see Fig. 3):

• Remove DE09 from the machine.

• Prepare new battery.

• Partially remove sealing (1).

• Unscrewthetwofasteningscrews(2)andwithdraw

the battery box (3) in axial direction.

• Disconnect the cables of the used battery with a

solderingiron.Checkthepolaritybeforesoldering

the cables at the new battery.

• Carefully push the battery box back and check the

LCD-display's function.

• Tightenfasteningscrewsandgluefoamrubberseal.

6. Interference and distortion

The location should be selected to ensure that no

capacitive or inductive interferences can aect

the display! Interference can be caused by motors,

switch gear, cyclic controls and contactors.

Necessary measures:

• The display should be positioned well away from

cables with interference.

7. Voltage supply

Digital Position Indicator DE09 is battery-powered;

battery life approx. 10 years.

Battery life is inﬂuenced by operating time, opera-

tional speed and other environmental conditions.

When LCD-display starts blinking, battery must ex-

changed within two weeks.

Battery exchange can either be carried out by the

customers, the SIKO-agents or at our factory.

If you are going carry out battery exchange your-

selves, please observe the below mentioned points.

DE09 Datum 31.08.2017 Art.Nr. 76989 Änd. Stand 278/17 7

8. Trouble Shooting

Error: device carries out self-test. Display does not

show the old value, but value 400.

Reason: max. allowable time of 45 sec. for battery

exchange was exceeded.

Elimination: device has to be re-programmed, eit-

her at SIKO, at a SIKO agent or by using program-

ming software PROSO-DE09.

Error: despite new battery no value displayed.

Reason: battery contacts bent and hence bad

contacts. Similar to allowable time for battery ex-

change exceeded.

Elimination: return DE09 to SIKO or to a SIKO agent

for repairing battery contact springs.

Error: although 0 was exceeded, sign does not

change from "-" (minus) to "+" (plus).

Reason: max. "-" (minus)-display range was

passed over.

Elimination: turn shaft in "+" (plus)-direction

(upward counting display) until correct sign is

shown (0 has to be passed max. 10 times).

8 DE09 Datum 31.08.2017 Art.Nr. 76989 Änd. Stand 278/17

SIKO GmbH

Werk/Factory:

Weihermattenweg 2

79256 Buchenbach-Unteribental

Postanschrift / Postal address:

Postfach 1106

79195 Kirchzarten

Telefon/Phone +49 7661 394-0

Telefax/Fax +49 7661 394-388

E-Mail info@siko.de

Internet www.siko-global.com

Service suppor[email protected]

Indice

Lingue:

Manuali Strumento di misura popolari di altre marche

Suaoki

Suaoki D40 Manuale utente

Elster

Elster BK-G1.6 Manuale utente

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuale

Duratool

Duratool D03128 Manuale utente

Vega

Vega VEGAPULS 65 Manuale utente

Tonghui

Tonghui TH2618B Manuale utente

Tenmars

Tenmars TM-801 Manuale utente

MSR

MSR 145 Manuale utente

TPS

TPS WP-82 Manuale utente

ELMETRON

ELMETRON CP-511 Manuale utente

PCB Piezotronics

PCB Piezotronics 003C30 Manuale utente

Tenma

Tenma 72-10465 Manuale utente

Endress+Hauser

Endress+Hauser Proline Promag 50 Specifiche tecniche

Siemens

Siemens SITRANS F Coriolis FCT030 Manuale elenco delle parti

KLINGER

KLINGER CMF V Series Manuale utente

EXFO

EXFO FTB-2 Manuale operativo e di manutenzione

Keysight

Keysight M8290A Manuale utente

ADTEK

ADTEK MW-5 Manuale utente
