IMS360
Neigungssensor
Originalmontageanleitung Deutsch Seite2
Inclinometer
Translation of the Original Installation Instructions English page14
IMS360
Deutsch
IMS360 · Datum 04.04.2023 · Art. Nr. 91019 · Änd. Stand 56/23
2
Inhaltsverzeichnis
1 Dokumentation . . . . . . . . . . . . . . . . . . . . 3
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . 3
2.1 Bestimmungsgemäße Verwendung . . . . . . . . . . . 3
2.2 Kennzeichnung von Gefahren und Hinweisen . . . . . . 3
2.3 Zielgruppe . . . . . . . . . . . . . . . . . . . . 4
2.4 Grundlegende Sicherheitshinweise . . . . . . . . . . . 5
3 Identifikation . . . . . . . . . . . . . . . . . . . . . 5
4 Installation . . . . . . . . . . . . . . . . . . . . . . 5
4.1 Mechanische Montage . . . . . . . . . . . . . . . . 5
4.2 Elektrische Installation . . . . . . . . . . . . . . . 7
5 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . 8
6 Transport, Lagerung, Wartung und Entsorgung . . . . . . . 8
7 Zubehör Anschluss-Stecker . . . . . . . . . . . . . . . 9
7.1 Gegenstecker M12 gerade inklusive Kabel . . . . . . . . 9
7.2 Gegenstecker M12 gerade . . . . . . . . . . . . . . 9
7.3 Gegenstecker M12 gewinkelt . . . . . . . . . . . . 10
8 Technische Daten . . . . . . . . . . . . . . . . . . 11
IMS360
Dokumentation Deutsch
IMS360 · Datum 04.04.2023 · Art. Nr. 91019 · Änd. Stand 56/23
3
1 Dokumentation
Zu diesem Produkt gibt es folgende Dokumente:
• Datenblatt beschreibt die technischen Daten, die Abmaße, die
Anschlussbelegungen, das Zubehör und den Bestellschlüssel.
• Montageanleitung beschreibt die mechanische und die elektrische
Montage mit allen sicherheitsrelevanten Bedingungen und den dazu-
gehörigen technischen Vorgaben.
• Benutzerhandbuch zur Inbetriebnahme und zum Einbinden des Nei-
gungssensors in ein Feldbussystem.
Diese Dokumente sind auch unter "http://www.siko-global.com/p/
ims360" zu finden.
2 Sicherheitshinweise
2.1 Bestimmungsgemäße Verwendung
Der Neigungssensor IMS360 ist ein einfaches, hoch integriertes und kom-
paktes Messgerät. Er dient ausschließlich zur Erfassung von absoluten
Winkelpositionen zum Lot sowie der Aufbereitung und Bereitstellung der
Messwerte als elektrische Ausgangssignale für das Folgegerät. Der Nei-
gungssensor darf ausschließlich zu diesem Zweck verwendet werden.
1. Beachten Sie alle Sicherheitshinweise in dieser Anleitung.
2. Lesen Sie alle Dokumentationen auf unserer Homepage.
3. Eigenmächtige Umbauten und Veränderungen an dem Neigungssen-
sor sind verboten.
4. Die vorgeschriebenen Betriebs- und Installationsbedingungen sind
einzuhalten.
5. Der Neigungssensor darf nur innerhalb der technischen Daten und der
angegebenen Grenzen betrieben werden (siehe Kapitel 8).
2.2 Kennzeichnung von Gefahren und Hinweisen
Sicherheitshinweise bestehen aus dem Signalzeichen und einem Signal-
wort.
Gefahrenklassen
Unmittelbare Gefährdungen, die zu schweren irreversiblen Körperverlet-
zungen mit Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen
führen können, sofern Sie die gegebenen Anweisungen missachten.
GEFAHR
IMS360
Sicherheitshinweise Deutsch
IMS360 · Datum 04.04.2023 · Art. Nr. 91019 · Änd. Stand 56/23
4
Gefährdungen, die zu schweren Körperverletzungen, Sachschäden oder
ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen
Anweisungen missachten.
Gefährdungen, die zu leichten Verletzungen, Sachschäden oder ungeplan-
ten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisun-
gen missachten.
Wichtige Betriebshinweise, die die Bedienung erleichtern oder die bei
Nichtbeachtung zu ungeplanten Gerätereaktionen führen können und
somit möglicherweise zu Sachschäden führen können.
Signalzeichen
2.3 Zielgruppe
Montageanleitung und Benutzerhandbuch wenden sich an das Projek-
tierungs-, Inbetriebnahme- und Montagepersonal von Anlagen- oder
Maschinenherstellern, das über besondere Kenntnisse innerhalb der
Antriebstechnik verfügt. Dieser Personenkreis benötigt fundierte Kennt-
nisse über die notwendigen Anschlüsse eines Neigungssensors und deren
Integration in die komplette Maschinenanlage.
Nicht ausreichend qualifiziertes Personal
Personenschäden, schwere Schäden an Maschine und Neigungssensor wer-
den durch nicht ausreichend qualifiziertes Personal verursacht.
`Projektierung, Inbetriebnahme, Montage und Wartung nur durch
geschultes Fachpersonal.
`Dieses Personal muss in der Lage sein, Gefahren, welche durch die
mechanische, elektrische oder elektronische Ausrüstung verursacht
werden können, zu erkennen.
Qualifiziertes Personal
sind Personen, die
• als Projektierungspersonal mit den Sicherheitsrichtlinien der Elektro-
und Automatisierungstechnik vertraut sind;
• als Inbetriebnahme- und Monatagepersonal berechtigt sind, Strom-
kreise und Geräte/Systeme gemäß den Standards der Sicherheitstech-
nik in Betrieb zu nehmen, zu erden und zu kennzeichnen.
WARNUNG
VORSICHT
ACHTUNG
WARNUNG
IMS360
Identifikation Deutsch
IMS360 · Datum 04.04.2023 · Art. Nr. 91019 · Änd. Stand 56/23
5
2.4 Grundlegende Sicherheitshinweise
Explosionsgefahr
`Neigungssensor nicht in explosionsgefährdeten Zonen einsetzen.
Gefährdung von Mensch oder Maschine
Gefährdung von Mensch oder Beschädigung von Betriebseinrichtungen
durch Ausfall oder Fehlfunktion des Neigungssensors.
`Geeignete Sicherheitsmaßnahmen wie Schutzvorrichtungen oder End-
schalter vorsehen.
`Maschine außer Betrieb setzen und gegen unbeabsichtigtes Einschal-
ten sichern.
3 Identifikation
Das Typenschild zeigt den Gerätetyp mit Variantennummer. Die Lieferpa-
piere ordnen jeder Variantennummer eine detaillierte Bestellbezeichnung
zu.
z. B. IMS360-0023
Varianten-Nr.
Geräte-Typ
4 Installation
4.1 Mechanische Montage
Ausfall Neigungssensor
`IP-Schutzart bei Montage beachten (siehe Kapitel 8).
`Neigungssensor nicht selbst önen.
`Schläge auf das Gerät vermeiden.
`Keinerlei Veränderung am Gerät vornehmen.
Es muss eine elektrische Verbindung zwischen dem Sensor und dem Mon-
tagepunkt hergestellt werden. Da das Sensorgehäuse aus eloxiertem Alu-
minium gefertigt ist, muss jede Schraube mit einer gezahnten Unterleg-
scheibe, V2A nach DIN 6797, unterlegt werden.
Stellen Sie sicher, dass der Sensor so montiert wird, dass die richtigen
Messachsen erfasst werden.
GEFAHR
GEFAHR
VORSICHT
ACHTUNG
ACHTUNG
IMS360
Installation Deutsch
IMS360 · Datum 04.04.2023 · Art. Nr. 91019 · Änd. Stand 56/23
6

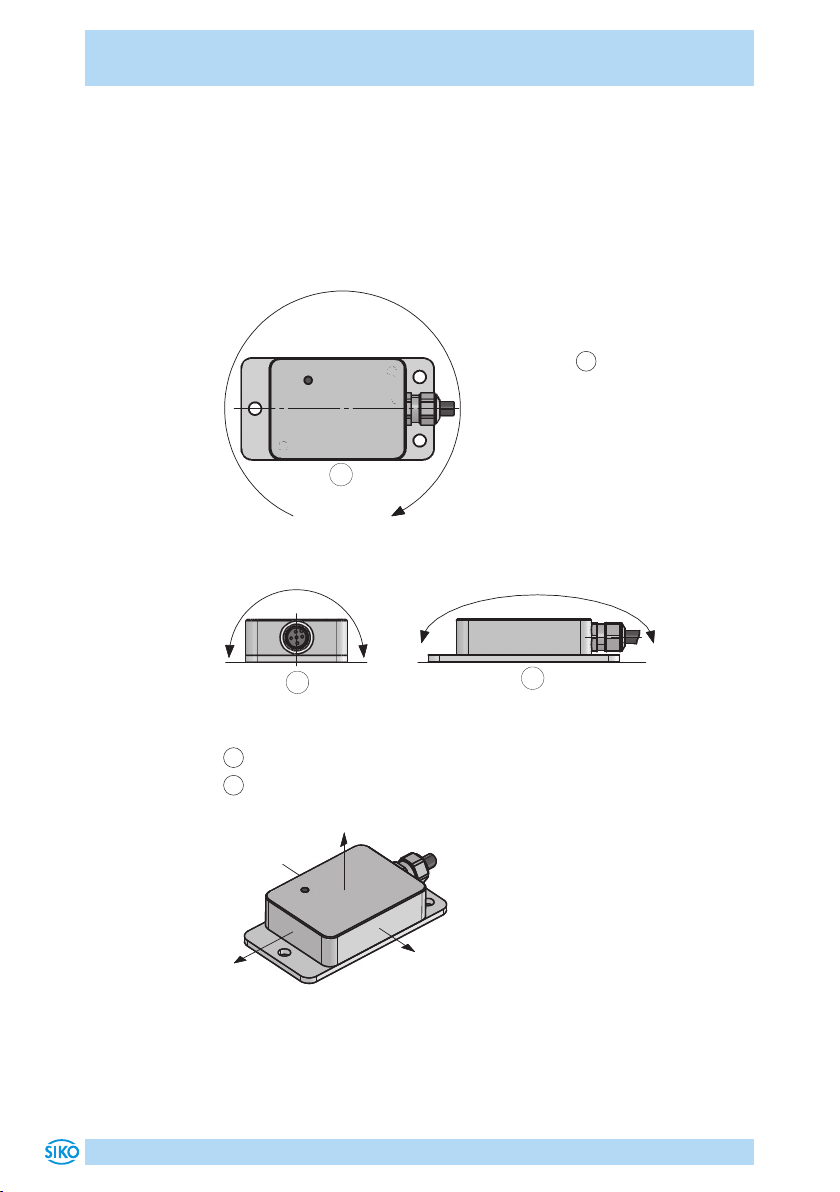

Der IMS360 ist ein vorkalibriertes Gerät, das sofort in Betrieb genommen
werden kann. Die Montagefläche muss plan und frei von Staub und Fett
sein. Verwenden Sie 3 Stück M5 Zylinderschrauben und gezahnter Unter-
legscheiben zur Befestigung. Beachten Sie das gleichmäßige Anzugsmo-
ment der Schrauben. Montieren Sie den Neigungssensor möglichst ver-
spannungsfrei.
Die Seite mit dem Typenschild ist die Oberseite des Neigungssensors.
1Ausgangspunkt
Mitte Winkelstellung
(Werkseinstellung)
Abb. 1: Anzahl Achsen 1
Z = 0°
1
Abb. 2: Anzahl Achsen 2
X = 0°
-X +X2
+Y-Y
Y = 0°
1
1Y-Achse, Ausgangspunkt Mitte Winkelstellung (Werkseinstellung)
2X-Achse, Ausgangspunkt Mitte Winkelstellung (Werkseinstellung)
Z
A
Y
A
A
X
Abb. 3: Achsen Beschleunigungssensor
IMS360
Installation Deutsch
IMS360 · Datum 04.04.2023 · Art. Nr. 91019 · Änd. Stand 56/23
7
Z
X
Y
Abb. 4: Achsen Drehratensensor
4.2 Elektrische Installation
Zerstörung von Anlagenteilen und Verlust der Steuerungskontrolle
`Alle Leitungen für den Neigungssensor müssen geschirmt sein.
`Elektrische Verbindungen nicht unter Spannung anschließen oder
lösen.
`Verdrahtungsarbeiten spannungslos durchführen.
`Litzen mit geeigneten Aderendhülsen versehen.
`Die Masse (GND) muss mit dem Schutzleiter (PE) verbunden sein.
`Die Verdrahtung von Abschirmung und Masse (GND) muss sternför-
mig und großflächig erfolgen. Der Anschluss der Abschirmung an den
Potentialausgleich muss großflächig (niederimpedant) erfolgen.
`Vor dem Einschalten sind alle Leitungsanschlüsse und Steckverbindun-
gen zu überprüfen.
`Betriebsspannung gemeinsam mit der Folgeelektronik (z. B. Steue-
rung) einschalten.
Der Neigungsensor verfügt über keinen internen 120Ohm Abschlusswider-
stand.
Besonders bei erforderlicher Schutzart IP6K9K ist auf den geeigneten
Steckverbinder und das im Datenblatt angegebene Anzugsmoment zu ach-
ten.
Alle Anschlüsse sind prinzipiell gegen äußere Störeinflüsse geschützt. Der
Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf den Neigungssensor oder dessen Anschlussleitungen einwirken kön-
nen. Das System in möglichst großem Abstand von Leitungen einbauen,
die mit Störungen belastet sind. Gegebenenfalls sind zusätzliche Maßnah-
men, wie Schirmbleche oder metallisierte Gehäuse vorzusehen.
Biegen Sie das Kabel nur in einem Radius von >18mm.
WARNUNG
ACHTUNG
ACHTUNG
ACHTUNG
ACHTUNG
IMS360
Inbetriebnahme Deutsch
IMS360 · Datum 04.04.2023 · Art. Nr. 91019 · Änd. Stand 56/23
8
Das Anschlusskabel ist mit einer Kabelklemme im Abstand von 10 ... 12cm
vom Sensor zu fixieren, um unbeabsichtigtes Verstellen des Neigungssen-
sor zu vermeiden.

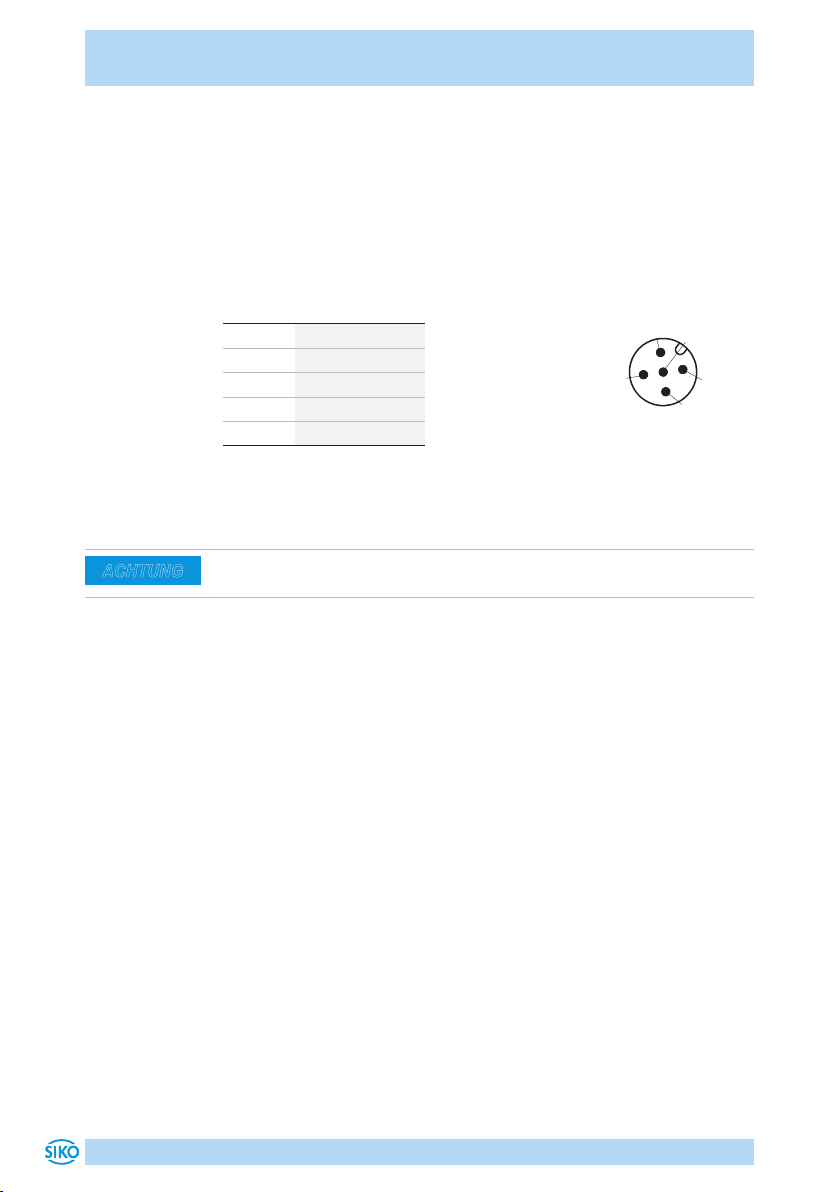

Anschlussarten
• E12X: 5 pol. Stiftkontakt (M12 A-kodiert).
Zubehör Gegenstecker siehe Kapitel 7.
PIN Belegung
1 CAN_SHLD
2 +UB
3 GND
4 CAN_H
5 CAN_L
5 Inbetriebnahme
Beschreibung CANopen und SAE J1939 ist unserer Homepage (siehe
Kapitel 1) zu entnehmen.
6 Transport, Lagerung, Wartung und Entsorgung
Transport und Lagerung
Neigungssensor sorgfältig behandeln, transportieren und lagern. Hierzu
sind folgende Punkte zu beachten:
• Neigungssensor in der ungeöneten Originalverpackung transportie-
ren und/oder lagern.
• Neigungssensor vor schädlichen physikalischen Einflüssen wie Staub,
Hitze und Feuchtigkeit schützen.
• Anschlüsse weder durch mechanische noch durch thermische Einflüsse
beschädigen.
• Vor Montage ist der Neigungssensor auf Transportschäden zu untersu-
chen. Beschädigte Neigungssensoren nicht einbauen.
Wartung
Bei korrektem Einbau nach Kapitel 4ist der Neigungssensor wartungsfrei.
Ansichtseite = Steckseite
Bus IN
5
4
3
2
1
ACHTUNG
IMS360
Zubehör Anschluss-Stecker Deutsch
IMS360 · Datum 04.04.2023 · Art. Nr. 91019 · Änd. Stand 56/23
9
Entsorgung
Die elektronischen Bauteile des Neigungssensors enthalten umweltschä-
digende Stoe und sind zugleich Wertstoträger. Der Neigungssensor
muss deshalb nach seiner endgültigen Stilllegung einem Recycling zuge-
führt werden. Die Umweltrichtlinien des jeweiligen Landes müssen hierzu
beachtet werden.
7 Zubehör Anschluss-Stecker
(nicht im Lieferumfang enthalten)
Um die CE Konformität zu erfüllen, muss die gesamte Kabellänge ≤30m
sein.
7.1 Gegenstecker M12 gerade inklusive Kabel
• Zubehör SIKO Art. Nr. "KV05S0" (Buchse 5 pol. Bus IN).
7.2 Gegenstecker M12 gerade
Empfehlung
`Litzenquerschnitt geschirmter Leitungen ≤0.75mm² / Kabeldurchlass:
ø6 ... ø8mm.
• Zubehör SIKO Art.Nr. "84109" (Buchse 5pol.).

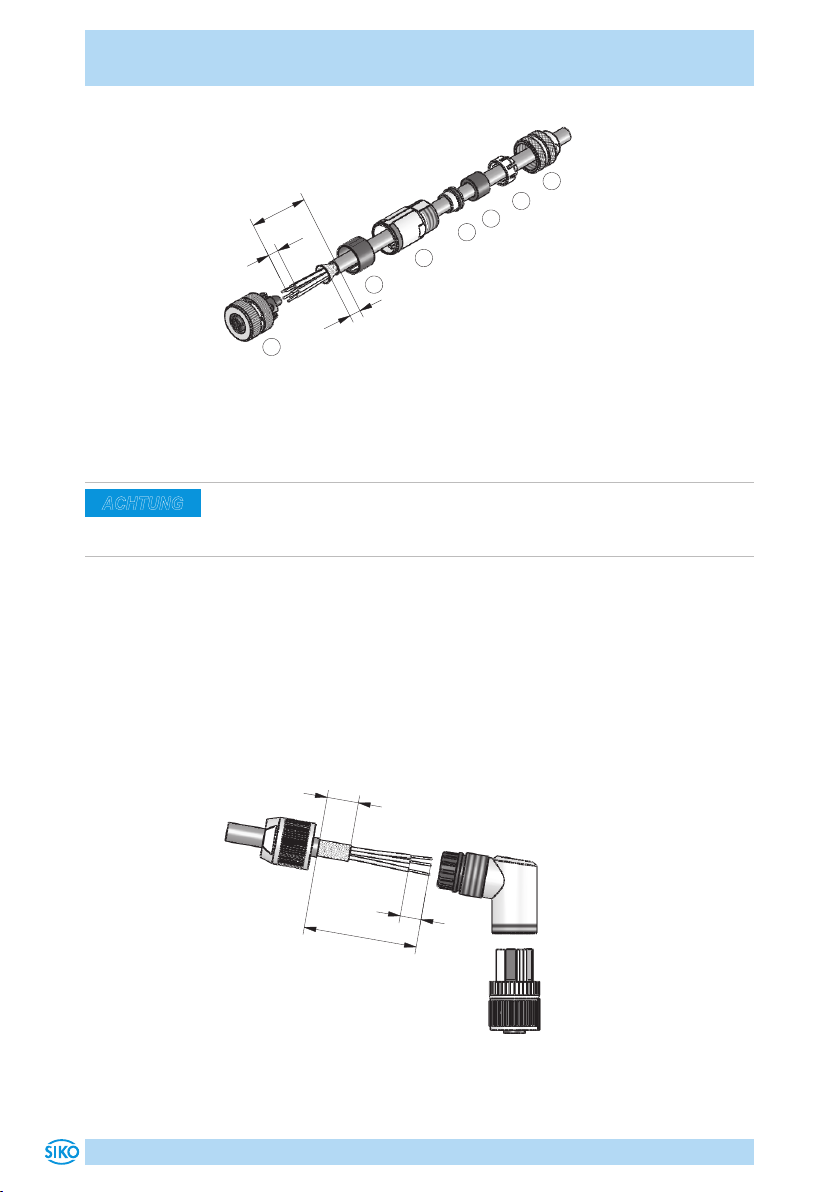

Montage (Abb. 5)
1. Dichtung an Schirmring 4montieren.
2. Teile 1... 6über Kabelmantel schieben.
3. Kabel abmanteln, Leiter abisolieren.
4. Schirm kürzen und umlegen.
5. Litzen in Einsatz 7klemmen (entspr. Anschlussplan Kapitel 4.2).
6. Teile 2... 6montieren. Schirm wird um Schirmring 4gelegt.
7. Druckschraube 1mit Kupplunghülse 5verschrauben.
ACHTUNG
ACHTUNG
IMS360
Zubehör Anschluss-Stecker Deutsch
IMS360 · Datum 04.04.2023 · Art. Nr. 91019 · Änd. Stand 56/23
10
35
4
6
6
1
2
3
4
5
7
Abb. 5: Gegenstecker M12 gerade
7.3 Gegenstecker M12 gewinkelt
Empfehlung
`Litzenquerschnitt geschirmter Leitungen 0.14 ... 0.75mm² / Kabel-
durchlass: ø4 ... ø8mm
• Zubehör SIKO Art. Nr. "83006" (Buchse 5pol.).
Montage (Abb. 6)
1. Druckmutter und Gehäuse auf das Kabel schieben.
2. Kabel abmanteln, Schirm kürzen.
3. Adern abisolieren und anschließen.
4. Gehäuse mit Einsatz verschrauben.
5. Druckmutter anziehen.
8
31
12
Abb. 6: Gegenstecker M12 gewinkelt
ACHTUNG
Altri manuali per IMS360
1
Indice
Lingue:
Altri manuali Siko Strumento di misura
Siko
Siko GP43 Manuale utente
Siko
Siko IK360L Manuale utente
Siko
Siko MSK5100 Manuale operativo
Siko
Siko SG42 Manuale operativo
Siko
Siko MBR Series Manuale operativo
Siko
Siko AP05 Manuale utente
Siko
Siko IK360 Manuale operativo
Siko
Siko MA508 Manuale operativo
Siko
Siko IK360L Manuale utente
Siko
Siko LE200 + MB200 Manuale operativo
Siko
Siko MA10/4 SW02 Manuale utente
Siko
Siko IMS360 Manuale utente
Siko
Siko AP04 Manuale operativo
Siko
Siko AP04 Manuale operativo
Siko
Siko MA564 Manuale utente
Siko
Siko DE09 Manuale operativo
Siko
Siko DE04 Manuale operativo
Siko
Siko SGP/1 Manuale operativo
Siko
Siko SDE04 Manuale utente
Siko
Siko GP43 Manuale operativo
