Art. 66205

Motoreinstell-Werkzeugsatz für

AUDI / VW 2.7 und 3.0 TDI

ALLGEMEIN

Der Einstellsatz ist passend für Audi A4, A5, A6, A8, Q5, Q7 und VW Touareg, Phaeton mit

Motorkennbuchstaben: ASB, BKN, BKS, BMK, BMZ, BNG, BPP,BSG, BUG, BUN, CAMA, CAMB,

CANA, CANB, CANC, CAND, CAPA, CARA, CARB, CASA, CASB, CASC, CATA, CCMA, CCWA,

CCWB, CDYA, CDYB, CDYC, CEXA, CGKA, CGKB und wird benötigt zum Kontrollieren bzw.

Einstellen der Motorsteuerzeiten.

SICHERHEITSHINWEISE

xDiese Anleitung ersetzt auf keinen Fall eine Werkstatt-Service-Literatur und dient nur der

Veranschaulichung.

xVerwenden Sie für Prüf-, Einstell- und Diagnosearbeiten immer fahrzeugspezifische Service-

Literatur, andernfalls können Motorschäden entstehen.

xVorsicht bei Arbeiten an heißen Motoren.

xVorsicht bei Arbeiten an laufenden Motoren, lose Kleidung, Werkzeuge und andere Gegenstände

können von drehenden Teilen erfasst werden und zu schweren Verletzungen führen.

xBeachten Sie immer die geltenden Arbeitsschutz- und Sicherheitsbestimmungen.

xSichern Sie, vor der Montage der Werkzeuge, das Fahrzeug gegen unbeabsichtigtes Starten

INHALT

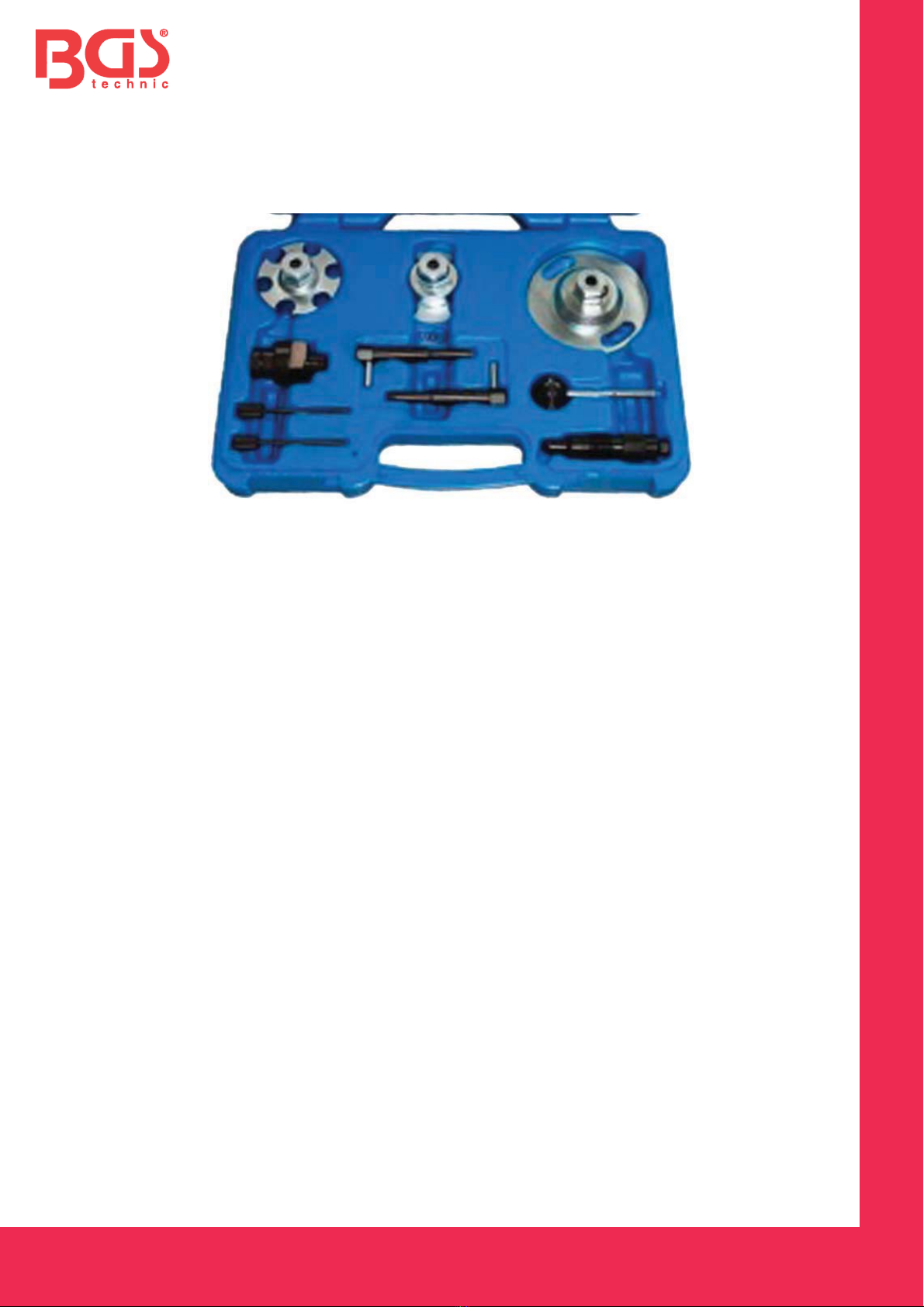

1Adapter zum Drehen der Nockenwelle zu verwenden wie OEM T40061

2Adapter für Kettenrad zu verwenden wie OEM T40062

3Adapter für Mitnehmerscheibe zu verwenden wie OEM T40049

4Drehadapter für Kurbelwelle zu verwenden wie OEM T40058

5Nockenwellenarretierung 2x zu verwenden wie OEM T40060

6Absteckstift Einspritzpumpe zu verwenden wie OEM 3359

7Kettenspanner Arretierung 2x

8Kurbelwellenarretierung zu verwenden wie OEM 3242

1 2 3

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F56essartSresukreveL ax +49 (0) 2191 / 46438-40

ed.lhatsws@ofni:liaM-EdiehcsmeR79824-D

Bedienungsanleitung

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

ANWENDUNG

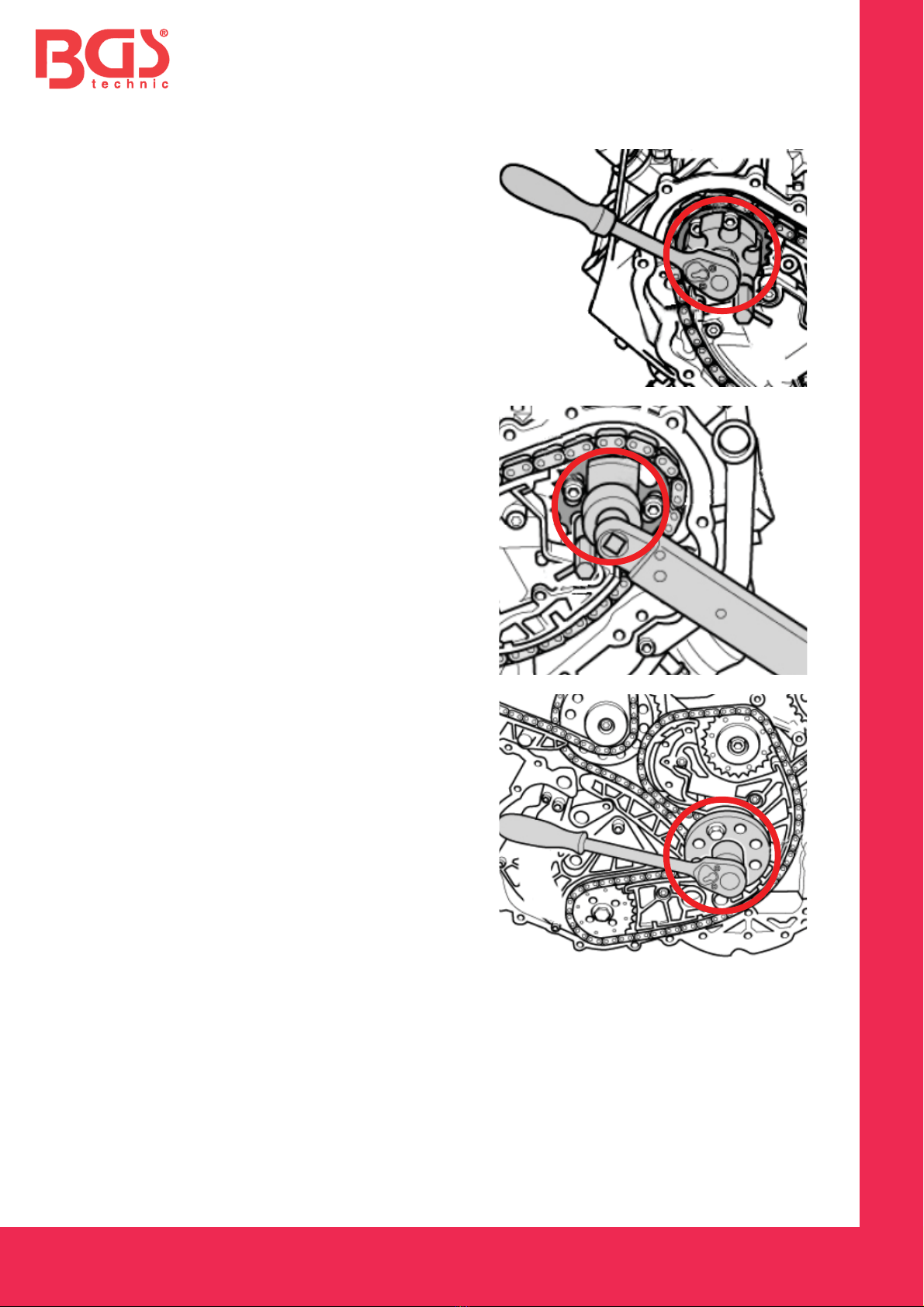

Adapter zum Drehen der Nockenwelle
