Bosch GLM 30 Professional Manuale utente

Robert Bosch Power Tools GmbH

70538 Stuttgart

GERMANY

www.bosch-pt.com

1 609 92A 5DZ (2020.01) O / 347

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

it Istruzioni originali

nl Oorspronkelijke gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning i original

no Original driftsinstruks

fi Alkuperäiset ohjeet

el Πρωτότυπο οδηγιών χρήσης

tr Orijinal işletme talimatı

pl Instrukcja oryginalna

cs Původní návod k používání

sk Pôvodný návod na použitie

hu Eredeti használati utasítás

ru Оригинальное руководство по эксплуатации

uk Оригінальна інструкція з експлуатації

kk Пайдалану нұсқаулығының түпнұсқасы

ro Instrucțiuni originale

bg Оригинална инструкция

mk Оригинално упатство за работа

sr Originalno uputstvo za rad

sl Izvirna navodila

hr Originalne upute za rad

et Algupärane kasutusjuhend

lv Instrukcijas oriģinālvalodā

lt Originali instrukcija

zh 

zh 

ko   

ar   

fa   

1 609 92A 5DZ

GLM 30 Professional

2 |

Deutsch........................................Seite 6

English......................................... Page 16

Français........................................Page 27

Español .......................................Página 38

Português.....................................Página 49

Italiano........................................Pagina 59

Nederlands....................................Pagina 69

Dansk...........................................Side 79

Svensk........................................ Sidan 88

Norsk...........................................Side 97

Suomi...........................................Sivu 106

Ελληνικά ......................................Σελίδα 115

Türkçe .........................................Sayfa 125

Polski........................................ Strona 137

Čeština.......................................Stránka 147

Slovenčina ...................................Stránka 156

Magyar.........................................Oldal 166

Русский....................................Страница 176

Українська.................................Сторінка 189

Қазақ........................................... Бет 199

Română.......................................Pagina 211

Български..................................Страница 221

Македонски................................Страница 232

Srpski.........................................Strana 241

Slovenščina ....................................Stran 251

Hrvatski.....................................Stranica 260

Eesti....................................... Lehekülg 270

Latviešu.....................................Lappuse 279

Lietuvių k....................................Puslapis 288

............................................. 298

........................................ 306

 .....................................  314

 ........................................ 324

 ........................................ 336

1 609 92A 5DZ | (29.01.2020) Bosch Power Tools

3 |

GLM 30

(d)

(e)

(f)

(g)

(a)

(b)

(1)

(2) (3)

(4)

(5)

(6)

(8)

(7)

(6)

1 609 92A 5DZ | (29.01.2020) Bosch Power Tools

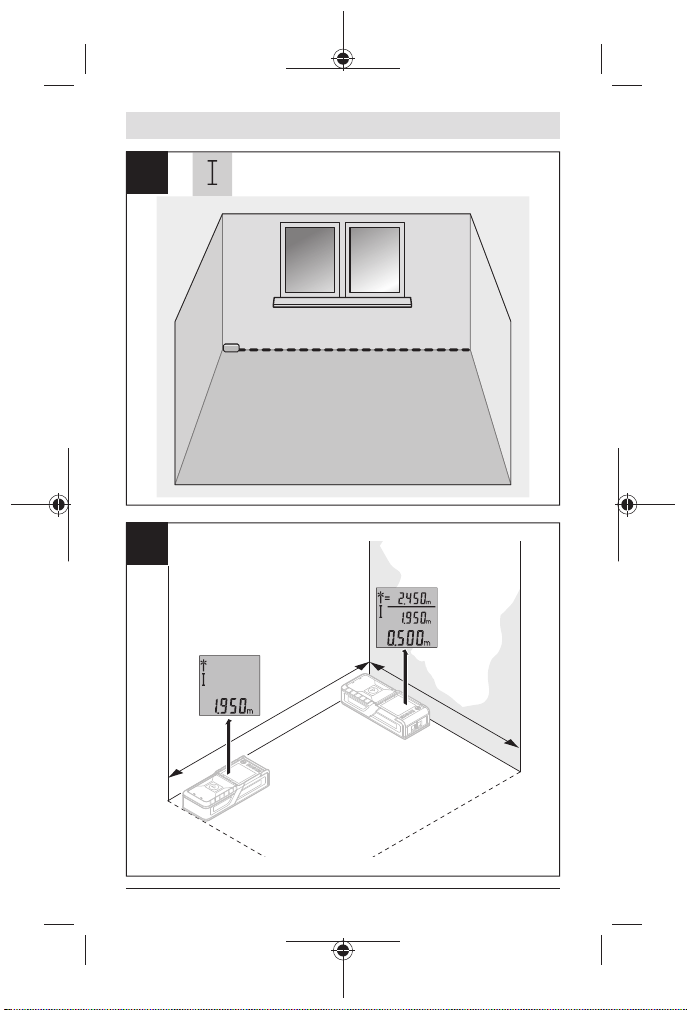

4 |

1,95 m

0,5 m

1 609 92A 5DZ | (29.01.2020) Bosch Power Tools

5 |

1 608 M00 05B

2 607 001 391

(9)

(10)

(11)

1 609 92A 5DZ | (29.01.2020) Bosch Power Tools

6 | Deutsch

Deutsch

Sicherheitshinweise

Sämtliche Anweisungen sind zu lesen und zu beachten, um mit

dem Messwerkzeug gefahrlos und sicher zu arbeiten. Wenn das

Messwerkzeug nicht entsprechend den vorliegenden Anweisun-

gen verwendet wird, können die integrierten Schutzvorkehrun-

gen im Messwerkzeug beeinträchtigt werden. Machen Sie Warn-

schilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEI-

SUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERKZEUGS

MIT.

uVorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justierein-

richtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann

dies zu gefährlicher Strahlungsexposition führen.

uDas Messwerkzeug wird mit einem Laser-Warnschild ausgeliefert (in der Dar-

stellung des Messwerkzeugs auf der Grafikseite gekennzeichnet).

uIst der Text des Laser-Warnschildes nicht in Ihrer Landessprache, dann überkle-

ben Sie ihn vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in

Ihrer Landessprache.

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und bli-

cken Sie nicht selbst in den direkten oder reflektierten Laser-

strahl. Dadurch können Sie Personen blenden, Unfälle verursachen

oder das Auge schädigen.

uFalls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der

Kopf sofort aus dem Strahl zu bewegen.

uNehmen Sie keine Änderungen an der Lasereinrichtung vor.

uVerwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille

dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laser-

strahlung.

uVerwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenver-

kehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die

Farbwahrnehmung.

1 609 92A 5DZ | (29.01.2020) Bosch Power Tools

Deutsch | 7

uLassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit

Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des

Messwerkzeuges erhalten bleibt.

uLassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie

könnten unbeabsichtigt Personen blenden.

uArbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung,

in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerk-

zeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.

Produkt- und Leistungsbeschreibung

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungemäßer Gebrauch

Das Messwerkzeug ist bestimmt zum Messen von Entfernungen, Längen, Höhen und Ab-

ständen.

Das Messwerkzeug ist zur Verwendung im Innen- und Außenbereich geeignet.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des

Messwerkzeugs auf der Grafikseite.

(1) Display

(2) Messtaste

(3) Batteriefachdeckel

(4) Arretierung des Batteriefachdeckels

(5) Seriennummer

(6) Laser-Warnschild

(7) Empfangslinse

(8) Ausgang Laserstrahlung

(9) Laser-ZieltafelA)

(10) Laser-SichtbrilleA)

(11) SchutztascheA)

A) Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das

vollständige Zubehör finden Sie in unserem Zubehörprogramm.

Anzeigenelemente

Bosch Power Tools 1 609 92A 5DZ | (29.01.2020)

8 | Deutsch

(a) Auto-Summe

(b) Vorhergehender Messwert

(d) Laser eingeschaltet

(e) Längenmessung

(f) Batteriewarnung

(g) Temperaturwarnung

(h) Fehleranzeige „Error“

Technische Daten

Digitaler Laser-Entfernungsmesser GLM 30 GLM 30

Sachnummer 3601K725.. 3601K7257.

Messbereich (typisch) 0,15–30 mA) 0,15–30 mA)

Messbereich (typisch, ungünstige Be-

dingungen) 20 mB) 20 mB)

Messgenauigkeit (typisch) ±2,0 mmA) ±2,0 mmA)

Messgenauigkeit (typisch, ungünstige

Bedingungen) ±3,0 mmB) ±3,0 mmB)

Kleinste Anzeigeneinheit 1 mm 1 mm

Betriebstemperatur –10 °C ...+45°C –10 °C ...+45°C

Lagertemperatur –20 °C ...+70 °C –20 °C ...+70 °C

Relative Luftfeuchte max. 90 % 90 %

Max. Einsatzhöhe über Bezugshöhe 2000 m 2000 m

Verschmutzungsgrad entsprechend

IEC61010-1 2C) 2C)

Laserklasse 2 2

Lasertyp 635 nm, <1mW 635 nm, <1mW

Durchmesser Laserstrahl (bei 25 °C) ca.

– in 10m Entfernung 9mmD) 9mmD)

– in 30m Entfernung 27mmD) 27mmD)

Abschaltautomatik nach ca.

1 609 92A 5DZ | (29.01.2020) Bosch Power Tools

Deutsch | 9

Digitaler Laser-Entfernungsmesser GLM 30 GLM 30

– Laser 20 s 20 s

– Messwerkzeug (ohne Messung) 5 min 5 min

Gewicht entsprechend EPTA-Procedu-

re 01:2014 0,09 kg 0,09 kg

Maße 105 x 41 x 24 mm 105 x 41 x 24 mm

Schutzart IP 54 (staub- und

spritzwasserge-

schutzt)E)

IP 54 (staub- und

spritzwasserge-

schutzt)E)

Batterien

Akkus

2 x 1,5 V LR03 (AAA)

2 x 1,2 V HR03 (AAA)

2 x 1,5 V LR03 (AAA)

2 x 1,2 V HR03 (AAA)

Einzelmessungen pro Batteriesatz 5000 5000

Einstellung Maßeinheit – ●

Einstellung Ton ● –

A) Bei Messung ab Hinterkante des Messwerkzeugs, gilt für hohes Reflexionsvermögen des Ziels

(z.B. eine weiß gestrichene Wand), schwache Hintergrundbeleuchtung und 25°C Betriebstem-

peratur. Zusätzlich ist mit einem Einfluss von ± 0,05mm/m zu rechnen.

B) Bei Messung ab Hinterkante des Messwerkzeugs, gilt für geringes Reflexionsvermögen des Ziels

(z.B. ein schwarzer Karton), starke Hintergrundbeleuchtung und – 10°C bis +45°C Betriebs-

temperatur. Zusätzlich ist mit einem Einfluss von ±0,15mm/m zu rechnen.

C) Es tritt nur eine nicht leitfähige Verschmutzung auf, wobei jedoch gelegentlich eine vorüberge-

hende durch Betauung verursachte Leitfähigkeit erwartet wird.

D) Die Breite der Laserlinie ist abhängig von der Oberflächenbeschaffenheit und von Umgebungs-

bedingungen.

E) ausgenommen Batteriefach

Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer (5) auf dem Typen-

schild.

Montage

Batterien einsetzen/wechseln

Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien

oder Akkus empfohlen.

Mit 1,2-V-Akkus sind eventuell weniger Messungen möglich als mit 1,5-V-Batterien.

Bosch Power Tools 1 609 92A 5DZ | (29.01.2020)

10 | Deutsch

Zum Öffnen des Batteriefachdeckels (3) drücken Sie die Arretierung (4) und nehmen

den Batteriefachdeckel ab. Setzen Sie die Batterien bzw. Akkus ein. Achten Sie dabei auf

die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachs.

Erscheint das Batteriesymbol erstmals im Display, dann sind noch mindestens 100

Einzelmessungen möglich. Wenn das Batteriesymbol blinkt, müssen Sie die Batterien

bzw. Akkuzellen auswechseln. Messungen sind nicht mehr möglich.

Ersetzen Sie immer alle Batterien bzw. Akkus gleichzeitig. Verwenden Sie nur Batterien

oder Akkus eines Herstellers und mit gleicher Kapazität.

uNehmen Sie die Batterien bzw. Akkus aus dem Messwerkzeug, wenn Sie es län-

gere Zeit nicht benutzen. Die Batterien und Akkus können bei längerer Lagerung

korrodieren und sich selbst entladen.

Betrieb

Inbetriebnahme

uLassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten

Sie das Messwerkzeug nach Gebrauch ab. Andere Personen könnten vom Laser-

strahl geblendet werden.

uSchützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung.

uSetzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperatur-

schwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie

das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren, be-

vor Sie es in Betrieb nehmen. Bei extremen Temperaturen oder Temperaturschwan-

kungen kann die Präzision des Messwerkzeugs beeinträchtigt werden.

uVermeiden Sie heftige Stöße oder Stürze des Messwerkzeuges.Nach starken äu-

ßeren Einwirkungen auf das Messwerkzeug sollten Sie vor dem Weiterarbeiten immer

eine Genauigkeitsüberprüfung durchführen (siehe „Genauigkeitsüberprüfung der Ent-

fernungsmessung“, Seite13).

Ein-/Ausschalten

Zum Einschalten des Messwerkzeugs drücken Sie kurz auf die Messtaste (2). Mess-

werkzeug und Laser werden eingeschaltet.

uLassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten

Sie das Messwerkzeug nach Gebrauch ab. Andere Personen könnten vom Laser-

strahl geblendet werden.

Zum Ausschalten des Messwerkzeugs drücken Sie lange auf die Messtaste (2).

1 609 92A 5DZ | (29.01.2020) Bosch Power Tools

Altri manuali per GLM 30 Professional

Indice

Lingue:

Altri manuali Bosch Strumento di misura

Bosch

Bosch GLM 50 Professional Manuale utente

Bosch

Bosch PPW 3400 Manuale utente

Bosch

Bosch GLM 30 Professional Manuale utente

Bosch

Bosch RC 1 Professional Manuale utente

Bosch

Bosch GRL4000-80CH Istruzioni per il montaggio

Bosch

Bosch D-tect 150 Istruzioni per il montaggio

Bosch

Bosch DLE 70 Professional Manuale utente

Bosch

Bosch gll3-80 P Manuale utente

Bosch

Bosch GLM 50 Professional Manuale utente

Bosch

Bosch GLM165-22 Istruzioni per il montaggio

Bosch

Bosch FSA 720 Manuale utente

Bosch

Bosch GLM 42 Istruzioni per il montaggio

Bosch

Bosch GRL 240 HV Istruzioni per il montaggio

Bosch

Bosch GPL100-30G Istruzioni per il montaggio

Bosch

Bosch GRL800-20HV Istruzioni per il montaggio

Bosch

Bosch Professional GLM 50-27 C Manuale utente

Bosch

Bosch SCT 17 Manuale utente

Bosch

Bosch Denoxtronic Set PC-LD Manuale utente

Bosch

Bosch GLM 120 C Professional Manuale utente

Bosch

Bosch Professional GLM 400 Series Manuale utente

Bosch

Bosch BEA 810 Guida utente

Bosch

Bosch ISC-PMC-S3S Manuale utente

Bosch

Bosch PLR 50 Manuale utente

Bosch

Bosch ETT 008.31 Guida all'installazione

Manuali Strumento di misura popolari di altre marche

Suaoki

Suaoki D40 Manuale utente

Elster

Elster BK-G1.6 Manuale utente

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuale

Duratool

Duratool D03128 Manuale utente

Vega

Vega VEGAPULS 65 Manuale utente

Tonghui

Tonghui TH2618B Manuale utente

Tenmars

Tenmars TM-801 Manuale utente

MSR

MSR 145 Manuale utente

TPS

TPS WP-82 Manuale utente

ELMETRON

ELMETRON CP-511 Manuale utente

PCB Piezotronics

PCB Piezotronics 003C30 Manuale utente

Tenma

Tenma 72-10465 Manuale utente

Endress+Hauser

Endress+Hauser Proline Promag 50 Specifiche tecniche

Siemens

Siemens SITRANS F Coriolis FCT030 Manuale elenco delle parti

KLINGER

KLINGER CMF V Series Manuale utente

EXFO

EXFO FTB-2 Manuale operativo e di manutenzione

Keysight

Keysight M8290A Manuale utente

ADTEK

ADTEK MW-5 Manuale utente
