IPEX AP-10 Manuale utente

1/ 3

Document No.

9017

Confidential

DAI

ICHI SEIKO Co., Ltd.

QKE-DFFDE09-03 REV.7

AP-10

Part No. PLUG: 3531-0001-00T, RECEPTACLE: 3532-0001-00T

Instruction Manual

1 S20166 March 5, 2020 R.Takahashi K.Tanaka T.Yamauchi

0 S19363 June 6, 2019 R.Shioya T. Yamauchi Y.Shimada

Rev. ECN Date Prepared by Checked by Approved by

Instruction

Manual

Document No.

HIM

9017

2/ 3

Confidential

DAI

ICHI SEIKO Co., Ltd.

弊社製電源端子 AP-10 の取り扱いに際して、本製品を安全にご使用頂くことを目的とし、取扱い上の注意点を記述致します。

This manual outlines precautions for proper handling of I-PEX AP-10 power terminal.

【製品名称と型番 / Part name and part number】

名称 / Product name AP-10 PLUG

型番 / Product No. 3531-0001-00T

名称 / Product name AP-10 RECEPTACLE

型番 / Product No. 3532-0001-00T

PLUG

RECEPTACLE

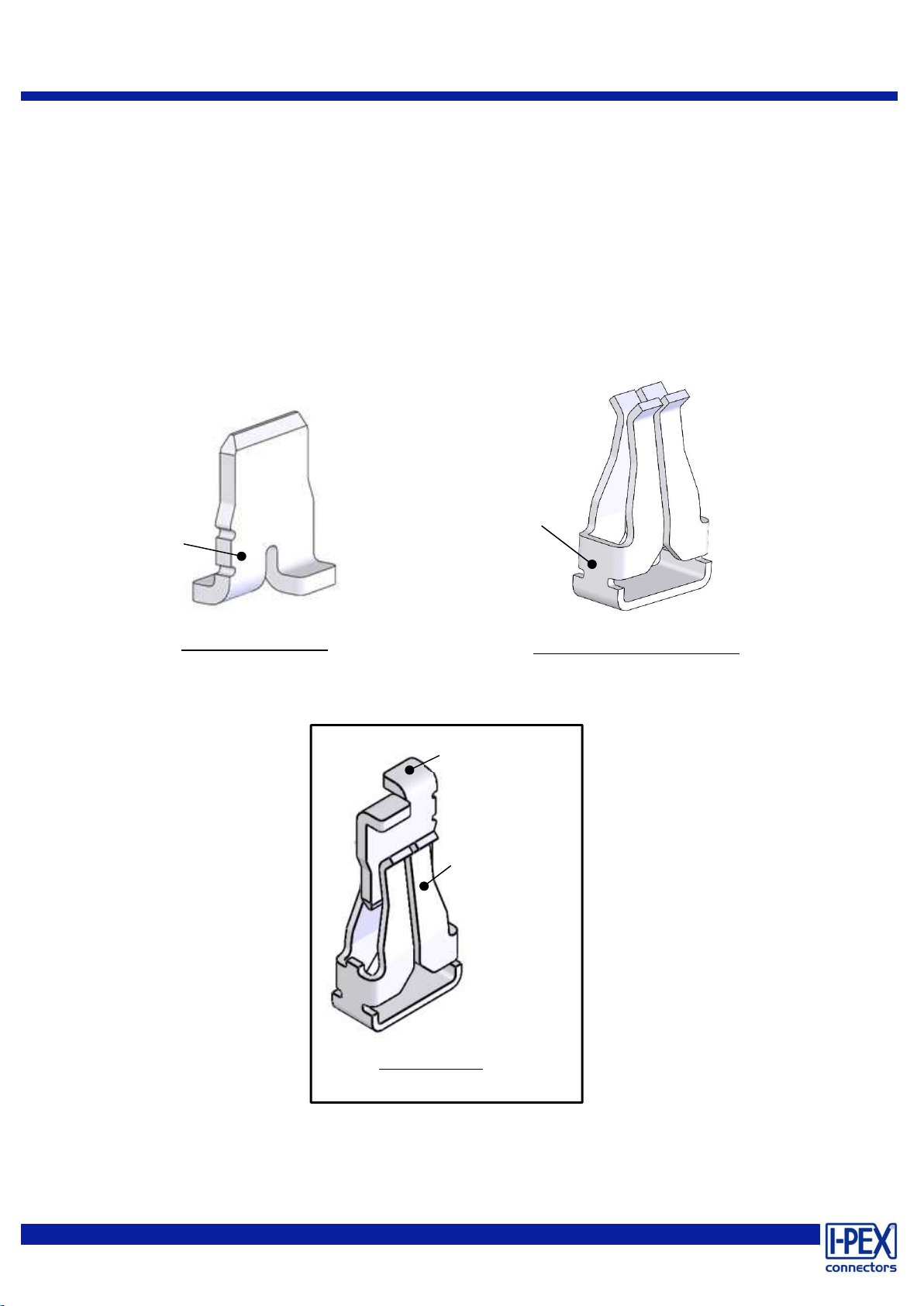

Fig. 3 Mating

Fig. 1 AP-10 PLUG

PLUG

Fig. 2 AP-10 RECEPTACLE

RECEPTACLE

Instruction

Manual

Document No.

HIM

9017

3/ 3

Confidential

DAI

ICHI SEIKO Co., Ltd.

【プラグ挿入手順 / Plug insertion method】

1. Fig. 4 のようにガイド形状に合わせプラグをセットします。

この時プラグとリセプタクルの軸ズレ量が±0.5 mm 以下、こじり角度は±5°以下になるよう調整下さい。

Place a plug on the receptacle guide shown in fig. 4.

Adjust plug and receptacle misalignment to be within ±0.5 mm and maximum twisted angle between

terminals to be max. ±5°.

2. 垂直に PLUG を差し込み、嵌合高さが 13.61∼16.10 mm の範囲で使用して下さい。(Fig. 5)

また、この嵌合状態においても、プラグとリセプタクルの軸ズレ量が±0.5 mm 以下、こじり角度は±5°以下になるよう調整下さい。

Insert the plug vertically, and use the power terminal in the mating height range of 13.61 to 16.10 mm.

Adjust again plug and receptacle misalignment to be within ±0.5 mm and maximum twisted angle between

terminals to be max. ±5°.

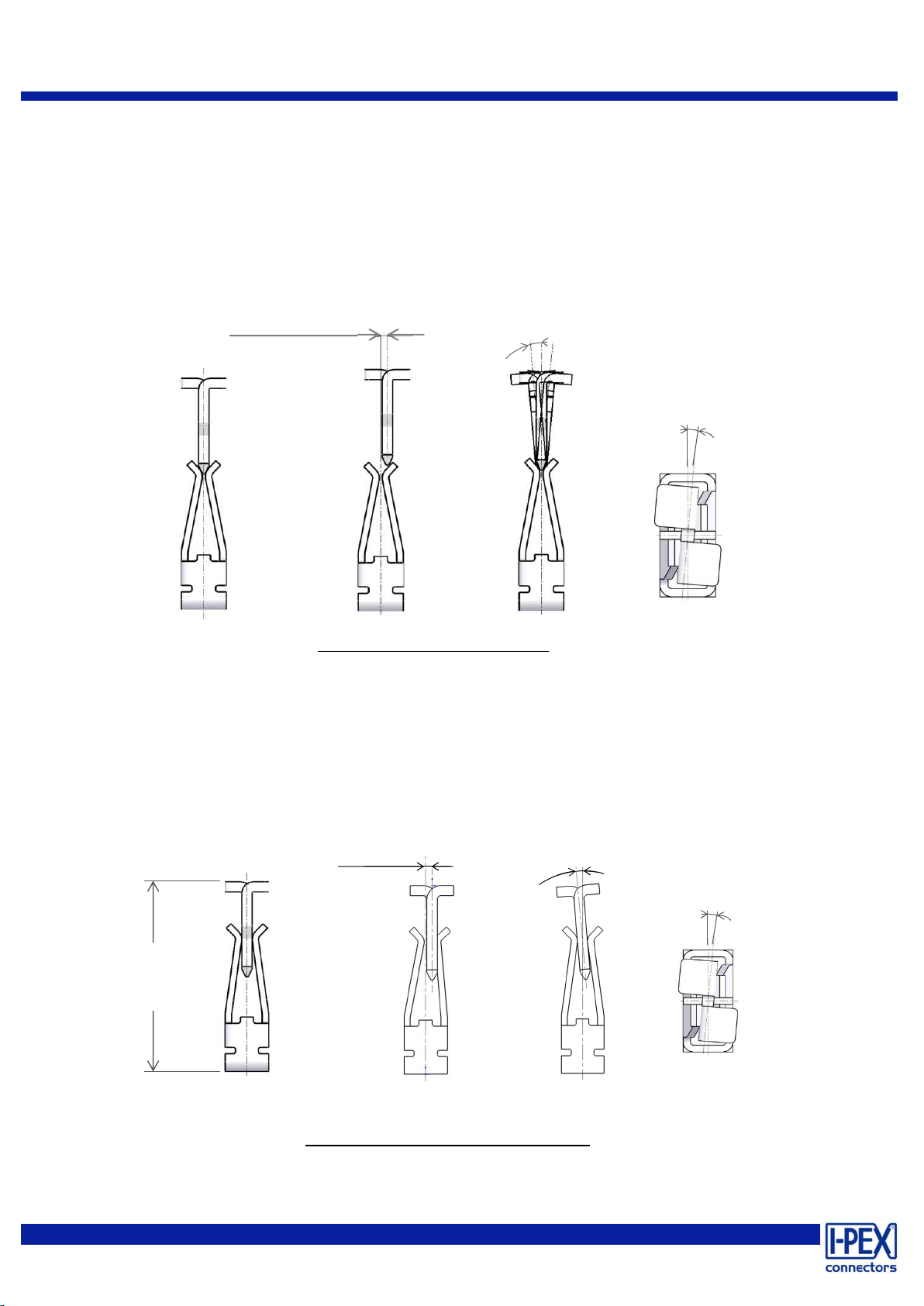

Fig. 4 プラグセット/ Placing plug

±0.5 mm max.

±5°

Fig. 5 嵌合完了 / Mating completion

15 mm

(13.61∼16.10 mm)

±5°

±0.5 mm
