Optika Italy B-510 Series Manuale utente
v 1.0 2018
MANUALE D’ISTRUZIONI
Modello
B-510MET
B-510METR
Serie B-510
Pagina 2
Indice
1. Avvertenza
2. Simboli
3. Informazioni sulla sicurezza
4. Utilizzo previsto
5. Descrizione dello strumento
6. Disimballaggio
7. Assemblaggio
8. Sommario delle procedure di osservazione in luce riessa (B-510MET / METR)
9. Uso del microscopio
10.Microfotografia
11. Manutenzione
12. Guida alla risoluzione dei problemi
Smaltimento
Pagina 3
1. Avvertenza
Questo microscopio è uno strumento scientico di alta precisione, progettato per durare a lungo con una minima
manutenzione; la realizzazione è secondo i migliori standard ottici e meccanici, per poter essere utilizzato
quotidianamente. Vi ricordiamo che questo manuale contiene informazioni importanti per la sicurezza e per la
manutenzione dello strumento, e deve quindi essere messo a disposizione di coloro che lo utilizzeranno.
Decliniamo ogni responsabilità derivante da un utilizzo dello strumento non indicato nel presente manuale.
2. Simboli
La seguente tabella riporta i simboli utilizzati in questo manuale.
PERICOLO
Questo simbolo indica un rischio potenziale ed avverte di procedere con cautela.
SHOCK ELETTRICO
Questo simbolo indica un rischio di shock elettrico.
3. Informazioni sulla sicurezza
Per evitare shock elettrici
Prima di collegare il cavo di alimentazione alla presa elettrica, assicurarsi che il voltaggio della rete locale
coincida con il voltaggio dello strumento e che l’interruttore dell’illuminazione sia nella posizione “OFF”.
Gli utenti dovranno seguire tutte le norme di sicurezza locali. Lo strumento è certicato CE. In ogni caso, gli
utilizzatori sono gli unici responsabili per un utilizzo sicuro dello strumento. Per l’utilizzo in sicurezza dello
strumento è importante attenersi alle seguenti istruzioni e leggere il manuale in tutte le sue parti.
4. Utilizzo previsto
Solo per ricerca. Non è previsto alcun utilizzo di questo strumento per uso diagnostico.
Pagina 4
5. Descrizione dello strumento (B-510MET)
USCITA
FOTO/TV
GHIERA DI
REGOLAZIONE
DIOTTRICA
REVOLVER
LEVA DI
BLOCCO DI
MESSA A FUOCO
OBIETTIVI
INTERRUTTORE GENERALE /
SELETTORE REGOLAZIONE LUMINOSITÀ
TESTA DI
OSSERVAZIONE
ILLUMINATORE
LUCE RIFLESSA
SLITTA PER
ILLUMINAZIONE
OBLIQUA
ALLOGGIAMENTO
FILTRI
Pagina 5
OCULARI
TAVOLINO
TUBO
BINOCULARE
MANOPOLE
X/Y
GHIERA DI REGOLAZIONE
DELLA TENSIONE
FERMAVETRINI
MANOPOLA
MICROMETRICA
MANOPOLA
MACROMETRICA
5. Descrizione dello strumento (B-510MET) (lato opposto)
ANALIZZATORE
POLARIZZATORE
DIAFRAMMA DI
CAMPO (FS)
DIAFRAMMA DI
APERTURA (AS)
Pagina 6
5. Descrizione dello strumento (B-510METR)
USCITA
FOTO/TV
GHIERA DI
REGOLAZIONE
DIOTTRICA
REVOLVER
LEVA DI
BLOCCO DI
MESSA A FUOCO
VITI DI CENTRAGGIO
DEL CONDENSATORE
OBIETTIVI
DIAFRAMMA DI
APERTURA (LUCE
TRASMESSA)
DIAFRAMMA DI
CAMPO (LUCE
TRASMESSA)
SELETTORE
REGOLAZIONE
LUMINOSITÀ
TESTA DI
OSSERVAZIONE
MANOPOLA DI
REGOLAZIONE
ALTEZZA
CONDENSATORE
SLITTA PER
ILLUMINAZIONE
OBLIQUA
ILLUMINATORE
LUCE RIFLESSA
SELETTORE
LUCE RIFLESSA / LUCE
TRASMESSA
ALLOGGIAMENTO
FILTRI
Pagina 7
OCULARI
TAVOLINO
CONDENSATORE
TUBO
BINOCULARE
MANOPOLE X/Y
MANOPOLA
MICROMETRICA
MANOPOLA
MACROMETRICA
GHIERA DI REGOLAZIONE
DELLA TENSIONE
FERMAVETRINI
5. Descrizione dello strumento (B-510METR) (lato opposto)
DIAFRAMMA DI CAMPO (FS)
(LUCE RIFLESSA
DIAFRAMMA DI APERTURA (AS)
(LUCE RIFLESSA)
ANALIZZATORE
POLARIZZATORE
SELETTORE ACCENSIONE
LUCE RIFLESSA / LUCE
TRASMESSA
Pagina 8
6. Disimballaggio (B-510MET)
Il microscopio è riposto in un imballo di polistirolo espanso. Rimuovere il nastro adesivo dal collo ed aprire la
parte superiore dell’imballo. Fare attenzione a non far cadere le parti ottiche (obiettivi e oculari) nell’estrarre il
microscopio dalla scatola per evitare che vengano danneggiati. Utilizzare entrambe le mani (una intorno allo
stativo e una alla base), slare il microscopio dal contenitore e appoggiarlo su un piano stabile.
7. Assemblaggio
All’apertura della scatola del B-510MET, i componenti del microscopio sono i seguenti:
① Stativo del microscopio
② Oculari
③ Obiettivi
④ Testa di osservazione
⑤ Illuminatore luce riessa
⑥ Brugola
⑦ Polarizzatore
⑧ Analizzatore
⑨ Copertina
⑩ Piastrina di interconnessione
⑪ Filtri colorati
⑫ Alimentatore
③
④
⑤
⑥
⑦
⑧
⑨
①
②
Evitare di toccare le superci ottiche come lenti, ltri o vetri. Tracce di grasso o altri residui possono
ridurre la qualità visiva dell’immagine nale e corrodere la supercie delle ottiche in breve tempo.
⑪
⑩
⑫
Pagina 9
① Stativo del microscopio
② Oculari
③ Obiettivi
④ Testa di osservazione
⑤ Illuminatore luce riessa
⑥ Brugole
⑦ Polarizzatore
⑧ Analizzatore
⑨ Copertina
⑩ Filtri colorati
⑪ Piastrina di interconnessione
⑫ Condensatore
⑬ Alimentatore
①
②
③
④
⑤
⑥⑦
⑧
⑨
⑩
⑪
6. Disimballaggio (B-510METR)
Il microscopio è riposto in un imballo di polistirolo espanso. Rimuovere il nastro adesivo dal collo ed aprire la
parte superiore dell’imballo. Fare attenzione a non far cadere le parti ottiche (obiettivi e oculari) nell’estrarre il
microscopio dalla scatola per evitare che vengano danneggiati. Utilizzare entrambe le mani (una intorno allo
stativo e una alla base), slare il microscopio dal contenitore e appoggiarlo su un piano stabile.
7. Assemblaggio
All’apertura della scatola del B-510METR, i componenti del microscopio sono i seguenti:
Evitare di toccare le superci ottiche come lenti, ltri o vetri. Tracce di grasso o altri residui possono
ridurre la qualità visiva dell’immagine nale e corrodere la supercie delle ottiche in breve tempo.
⑬
⑫
Pagina 10

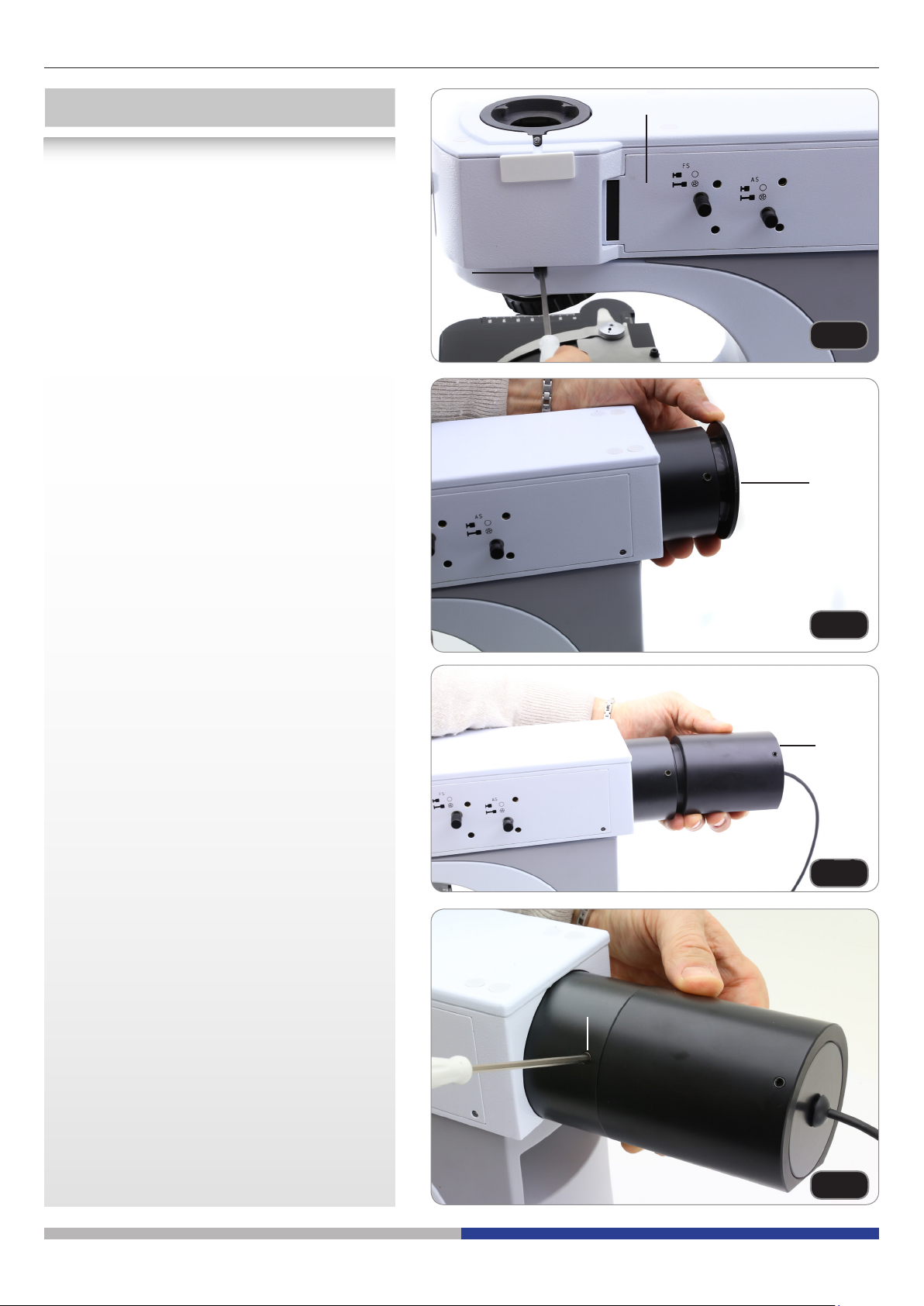

1. Inserire l’illuminatore per luce riessa ①
sullo stativo e serrare la vite di bloccaggio
② con la brugola in dotazione. (Fig.1)
2. Rimuovere il tappo ③ nella parte posteriore
dell’illuminatore. (Fig.2)
3. Inserire l’alloggiamento LED ④ e serrare le
viti di ssaggio ⑤. (Fig.3-4)
Procedura di montaggio
Fig.1
Fig.2
Fig.3
Fig.4
①
②
③
④
⑤
