Westfalia 25 16 60 Manuale utente

Westfalia Bedienungsanleitung

Nr. 108120

Gestaltung urheberrechtlich geschützt © Westfalia 05/09

HSS Gewindeschneidset

Artikel Nr. 25 16 60

Lieferumfang

1 Kunststoffbox

1 Schneideisenhalter

1 Spannschraube

1 Einsatz

1 Werkzeughalter Gr. 1

1 Werkzeughalter Gr. 2

9 Gewindeschneideisen in der Größe M1,0 – M2,5

18 Kernlochbohrer in der Größe M1,0 - M2,5

Benutzung

Legen Sie das gewünschte Gewindeschneideisen in den Schneid-

eisenhalter und drehen Sie die Kerbe des Gewindeschneideisens

zur Seite bevor Sie das Gewindeschneideisen mit der Spann-

schraube festdrehen.

Wartung und Lagerung

Halten Sie alle Teile des Gewindeschneidsets stets geölt.

Lagern Sie alle Teile in der Kunststoffbox an einem trockenen

und vor Staub geschützten Ort.

Bedienun

g

sanleitun

g

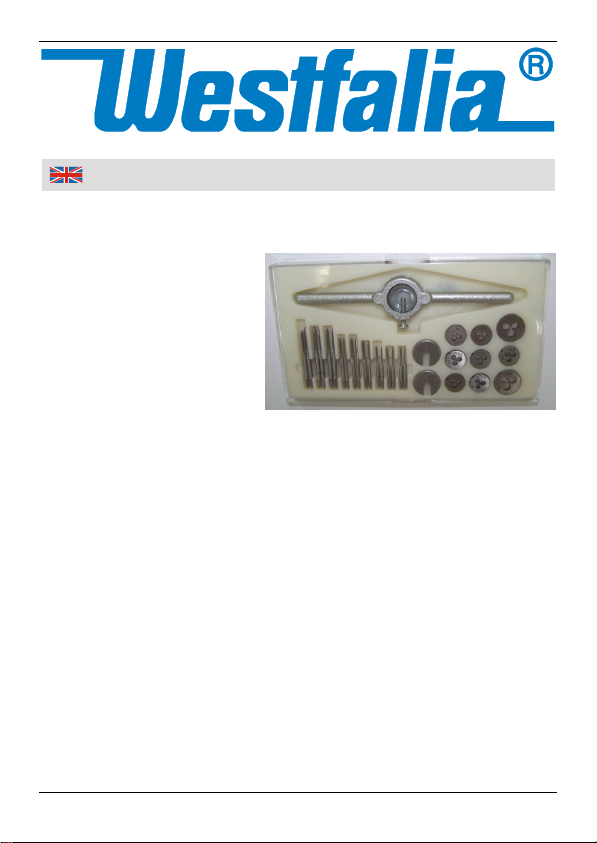

Design protected by copyright © Westfalia 05/09

HSS Tap and Die Threading Set

Article No. 25 16 60

Scope of Delivery

1 Plastic Box

1 Die Holder

1 Fastening Screw

1 Insert

1 Tool holder Size 1

1 Tool Holder Size 2

9 Die Cutting Templates of the sizes M1.0 – M2.5

18 Core Hole drill-bits of the size M1.0 – M2.5

Using

Insert the desired die cutting template into the die holder and turn

the notch of the die cutting template aside. Now tighten the die

cutting template with the fastening screw.

Maintenance and Storing

Keep all parts of the tap and die threading set oiled at all times.

Keep all parts in the plastic box and store the set in a dry and

dust-free location.

Instruction Manual
