LIMIT 1800 Manuale utente

Operating manual

Refractometer

1800

English................................................................................. 2

Svenska.............................................................................. 4

Norsk .................................................................................... 6

Dansk

Suomi ................................................................................ 10

Deutsch............................................................................ 12

Netherlands ................................................................ 15

Français........................................................................... 18

Italiano.............................................................................. 21

Español............................................................................ 24

Português....................................................................... 27

Polski................................................................................. 30

Eesti.................................................................................... 33

Lietuviškai ...................................................................... 35

Latviski.............................................................................. 37

.................................................................................... 8

1800

English

Limit 1800

Refractometer designed to provide a rapid, accurate method

of determining the concentration of water solvable, cutting

fluids and other industrial lubricants. Designed to assist

machine operators in maintaining the optimal water/coolant

balance in order to reduce tool wear and increas feed and

speed rates.

The LIMIT 1800 is equipped with ATC that automatically

adjust itself to compensate for temperature variations during

use. Capable of measuring BRIX-value with high accuracy

with a bright and sharp scale for easy and comfortable

reading. Uses only ambient light, no batteries are needed.

Featuring robust design unlikely to break down if properly

taken care of.

Method of calibration and operation:

1) Aim the front end of the refractometer in the direction of

bright light and adjust the focus using the eye piece.

2) Adjustment and calibration of null:

Open the daylight lid and place 2-3 drops of distilled water

on the prism. Close the daylight lid, press in order to spread

the water across the entire surface. Make sure there are

no air bubbles or dry spots. Allow the sample of water to

remain on the prism for approximately 30 seconds. Then,

when needed, adjust the calibration screw until the light/dark

boundary coincides with the null line at the very bottom of

the scales. Adjustment of refractometer shall be made under

the condition of 20

C surrounding temperature. If working

temperature of the room or environment changes by more

than 5

C re-calibration is recommended.

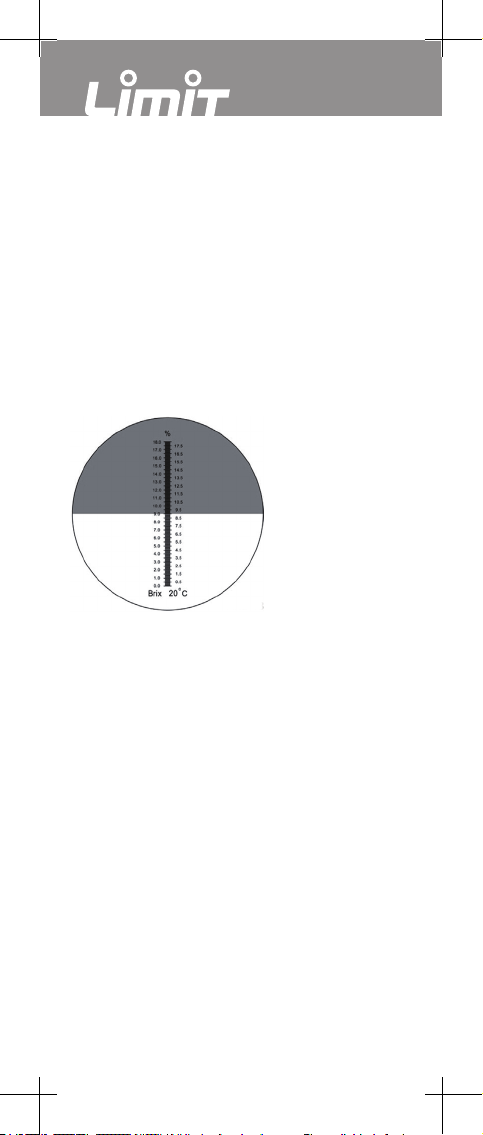

3) Operation procedure after calibration is essentially the

same as the calibration procedure described above. Open

the daylight lid and clean the surface of the prism using

a soft cotton cloth. Place 2-3 drops of the solution on the

prism. Close the daylight lid and press gently, read the

corresponding scale at the light/dark boundary. The reading

English

of the scale is the value of the solution.

4) After measurement, clean the prism and daylight lid

from remaining solution using a moist cotton cloth. Let the

surfaces dry and carefully store the refractometer in the

supplied storage box.

Maintenance:

1) Adjustment of null: Liquid solution and refractometer

specimen shall have the same temperature. If temperature

varies heavily calibration shall be carried out every 30

minutes.

2) After usages, don´t use water to wash the instrument.

Water may nd its way into the interior of the instrument.

3) A refractometer is an optical precision instrument and

shall therefore be handled gently with great care. Don´t

touch and scratch the optical surfaces. The instrument shall

be kept in a dry and clean environment. Please avoid strong

chocks during handling and transportation.

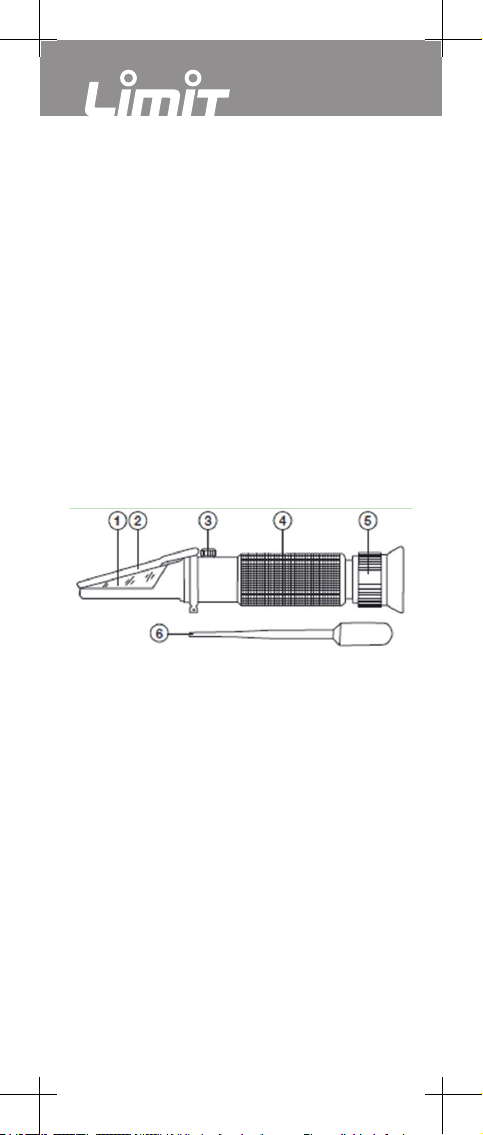

Product description

1. Prism

2. Day light cover

3. Calibrationscrew

4. Rubber grip

5. Eye piece, focus adjustment

6. Pipette

Specications:

• Measuring Range: 0-18% Brix

• Minimum Division: 0.10% Brix

• Accuracy: ±0.15%

• ATC Compensation Range: 10°C~30°C (50°F~86°F)

• Manual calibration with mini-screw driver provided

• Length: 200mm

• Weight: 165g

• Heavy-duty and lightweight with its aluminum

construction

• Easy to focus and calibrate

• Extremely easy-to-use

Svenska

Limit 1800

Refraktometer för att snabbt och exakt mäta koncentrationen

på en vattenlösning, skärvätska och andra industriella

lösningar. Assisterar maskinoperatörer att bibehålla optimal

balans mellan vatten och kylväska för att minimera slitage

på verktyg och öka matning och skärhastigheter.

LIMIT 1800 är utrustad med ATC som automatjusterar för

att kompensera för temperaturvariationer under användning.

Kapabel att mäta BRIX-värde med hög noggrannhet med

hjälp av en ljus skarp skala för komfortabel avläsning.

Endast dagsljus används för avläsningen och inga batterier

behövs för drift. Robust konstruktion gör att sannolikheten

för skada är låg vid gott omhändertagande.

Kalibrering och användning:

1) Rikta främre delen av refraktometern i riktning mot en

ljuskälla och justera focus med hjälp av. okularet.

2) Justering och kalibrering av nollpunkt:

Öppna dagljusluckan och placera 2-3 droppar destillerat

vatten på prismat. Stäng luckan och pressa lätt för att

sprida vattnet över hela ytan. Försäkra dig om att inga

luftbubblor eller torra fläckar förekommer. Låt vattnet

vara på ytan i ungefär 30 sekunder. Justera sedan vid

behov kalibreringsskruven tills den mörk/ljusa gränsen

sammanfaller med nollpunkten vid den absoluta botten

på skalorna. Justering av refraktometern skall ske vid 20

C omgivningstemperatur. Om omgivningstemperaturen

varierar mer än 5

C är re-kalibrering rekommenderad.

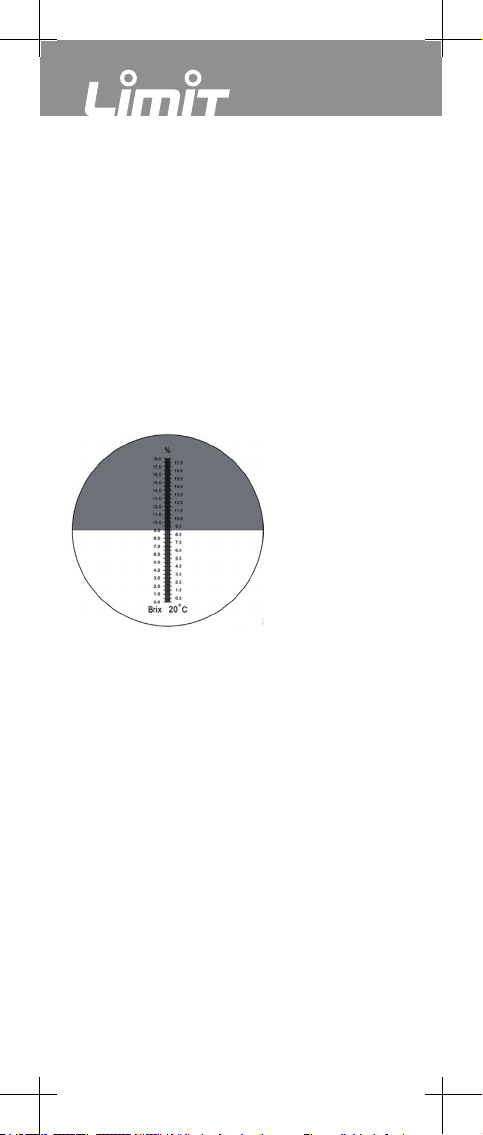

3) Användingsprocedur efter kalibrering är mycket lik själva

kalibreringsproceduren ovan. Öppna dagljusluckan och gör

rent prismat med en mjuk bomullstrasa. Placera 2-3 droppar

lösning som skall mätas på prismat. Stäng dagljusluckan och

tryck lätt, läs sedan av motsvarande skala vid den mörk/ljusa

gränsen. Avläsningen ger värdet för lösningen.

4) Efter mätning, gör rent prismat och dagljusluckan med en

fuktig bomullstrasa. Låt ytorna torka och placera försiktigt

Svenska

refraktometern i dess förvaringslåda.

Skötsel:

1) Justering och kalibrering av nollpunkt: vätskelösning

och refraktometern skall ha samma temperatur. Om

temperaturen varierar kraftigt rekommenderas kalibrering

varje halvtimma.

2) Efter andvändning, använd ej vatten för att spola av

instrumentet. Vatten kan då tränga in i instrumentet.

3) En refraktometer är ett optiskt precisionsinstrument och

skall därför behandlas med största försiktighet. Rör eller

skrapa ej de optiska ytorna. Instrumentet skall förvaras

i ett torrt och rent klimat. Undvik kraftiga stötar under

användning och transport.

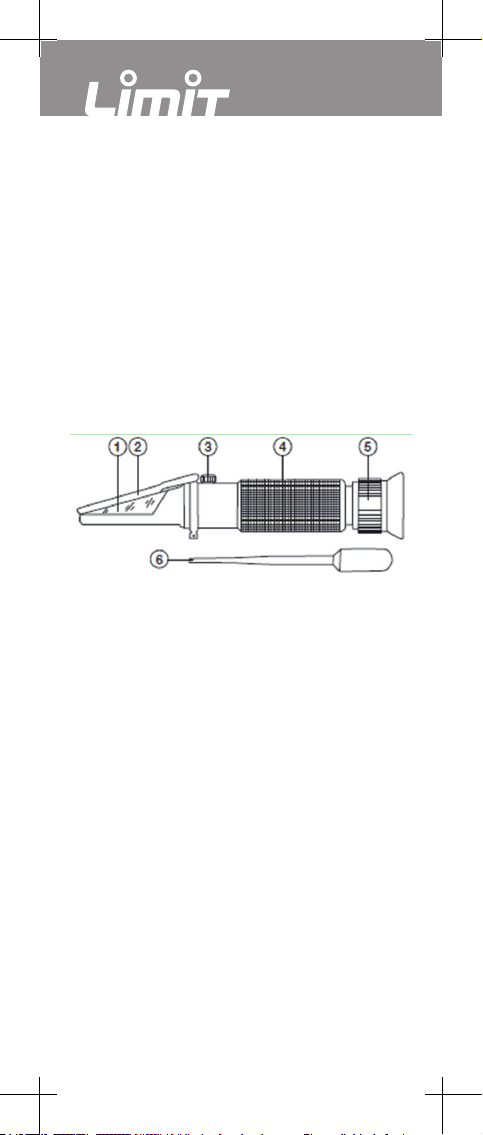

Produktbeskrivning:

1. Prisma

2. Dagljuslucka

3. Kalibreringsskruv

4. Gummigrepp

5. Okular, fokusinställning

6. Pipett

Specikationer:

• Mätområde: 0-18% Brix

• Minsta skaldelning: 0.10% Brix

• Noggrannhet: ±0.15%

• ATC Kompensationsområde: 10°C~30°C (50°F~86°F)

• Manuell kalibrering med mini-skruvmejsel som ingår

• Längd: 200mm

• Vikt: 165g

• Kraftigt byggd samt lätt med sin aluminiumkonstruktion

• Enkel att fokusera och kalibrera

• Extremt lättanvänd

Norsk

Limit 1800

Refraktometer for raskt og enkelt å måle nøyaktig

konsentrasjonen på en vannløsning, skjærevæske og andre

industrielle løsninger. Assisterer maskinoperatører med å

opprettholde optimal balanse mellom vann og kjølevæske

for å minimere slitasje på verktøy og øke mating og

skjærehastigheter.

LIMIT 1800 er utstyrt med ATC som automatjusterer for å

kompensere for temperaturvariasjoner under bruk. Kapabel

til å måle BRIX-verdi med høy nøyaktighet ved hjelp av en

lys, skarp skala for komfortabel avlesning. Det brukes kun

dagslys for avlesningen og det behøves ingen batterier for

drift. Robust konstruksjon gjør at sannsynligheten for skade

av lav ved god håndtering.

Method of calibration and operation:

Kalibrering og bruk:

1) Rette fremre delen av refraktometeret i retning mot en

lyskilde og justere fokus med hjelp av okulære.

2) Justering og kalibrering av nullpunkt:

Åpne dagslysluken og plasser 2-3 dråper destillert vann på

prismen. Steng luken og press lett for å spre vannet over

hele flaten. Forsikre deg om at det ikke finnes luftbobler

eller tørre ekker. La vannet være på aten i ca. 30 sekunder.

Justere så ved behov kalibreringsskruen til den mørke/lyse

grensen sammenfaller med nullpunktet ved den absolutte

bunnen på skalaene. Justering av refraktometeret skal skje

ved 20

C romtemperatur. Hvis romtemperaturen varierer

mer enn 5

C er re-kalibrering å anbefale.

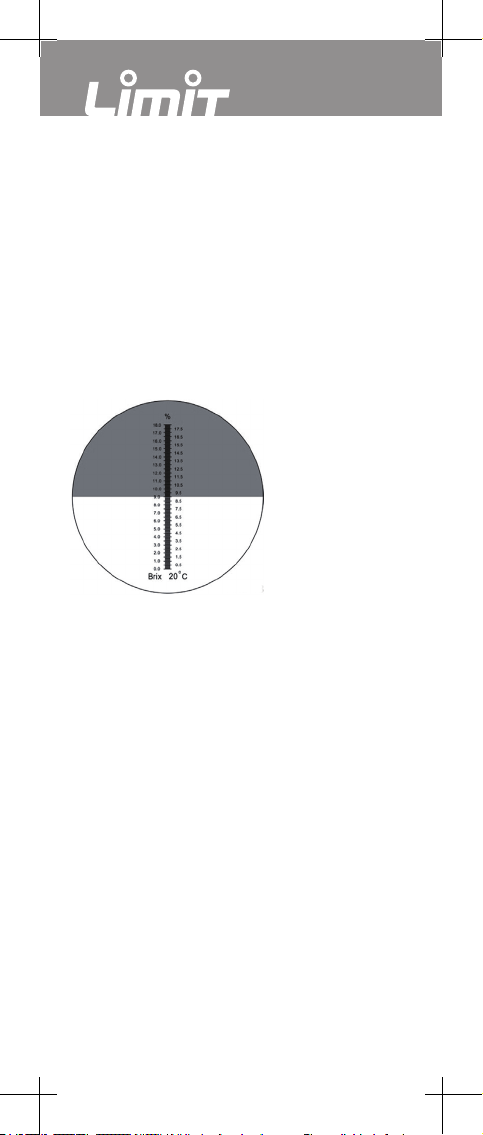

3) Brukerprosedyre etter kalibrering er veldig lik selve

kalibreringsprosedyren over. Åpne daglysluken og gjør ren

prismen med en myk bomullslle. Plasser 2-3 dråper løsning

som skal måles på prismen. Lukk daglysluken og trykk

lett, les så av tilsvarende skala ved den mørke/lyse grensen.

Avlesningen gir verdien for løsningen.

4) Etter måling, gjør rent prismen og dagslysluken med

Norsk

en fuktig bomullslle. La atene tørke og plasser forsiktig

refraktometeret i dens oppbevaringsboks.

Behandling:

1) Justering og kalibrering av nullpunkt: væskeløsning og

refraktometeret skal ha samme temperatur. Om temperaturen

varierer kraftig anbefales kalibrering hver halvtime.

2) Etter bruk, bruk ikke vann for å spyle av instrumentet.

Vann kan da trenge inn i instrumentet.

3) Et refraktometer er et optisk presisjonsinstrument og skal

derfor behandles med største forsiktighet. Ikke berør eller

skrape de optiske flatene. Instrumentet skal oppbevares

i et tørt og rent klima. Unngå kraftige støt under bruk og

transport.

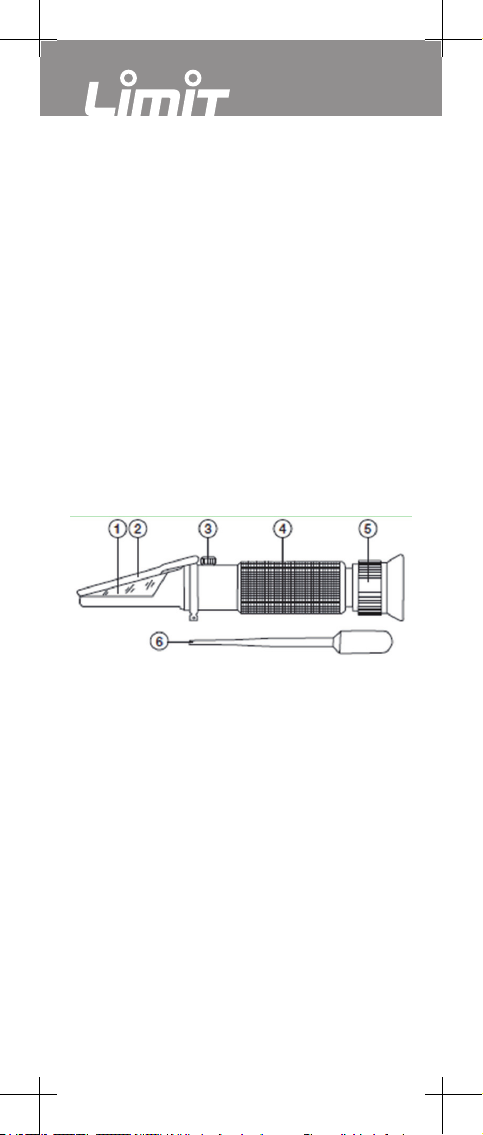

Produktbeskrivelse:

1. Prisme

2. Dagslysluke

3. Kalibreringsskrue

4. Gummigrep

5. Okulær, fokusinnstilling

6. Pipette

Spesikasjoner:

• Måleområde: 0–18 % Brix

• Minste skalldeling: 00,10 % Brix

• Nøyaktighet: ±0,15 %

• ATC Kompensasjonsområde: 10 °C~30 °C

• Manuell kalibrering med mini-skrutrekker som inngår

• Lengde: 200 mm

• Vekt: 165 g

• Solid bygd, men likevel lett med sin

aluminiumskonstruksjon

• Enkelt å fokusere og kalibrere

• Ekstremt lett å bruke

Dansk

Limit 1800

Refraktometer til hurtig og eksakt måling af koncentrationen

i vandopløsninger, skærevæsker og andre opløsninger til

industribrug. Hjælper maskinoperatører til at opretholde

en optimal balance mellem vand og kølevæske for at

minimere slidtage på værktøj samt øge fremføring og

skærehastigheder.

LIMIT 1800 er udstyret med ATC, automatisk

temperaturjustering, for at kompensere for

temperaturvariationer under brug. Kan måle BRIX-værdier

med stor nøjagtighed ved hjælp af en lys og tydelig skala,

det gør det nemt at aflæse værdien. Der benyttes alene

dagslys til aæsninger, så der er ikke behov for batterier. En

robust konstruktion betyder, at sandsynligheden for skader

er lille ved forsvarlig behandling.

Kalibrering og anvendelse:

1) Ret forsiden af refraktometret i retning af en kraftig

lyskilde og justér fokus ved hjælp af okularet.

2) Justering og kalibrering af nulpunkt:

Åbn lyshætten og kom 2-3 dråber destilleret vand på

prismen. Luk lyshætten og læg et let pres på den for at

sprede vandet ud over hele overaden. Sørg for at der ikke

er nogle luftbobler eller tørre områder. Lad vandet være

på overaden i cirka 30 sekunder. Om nødvendigt justeres

kalibreringsskruen, indtil grænsen mellem lys og mørke

falder sammen med nullinjen helt i bunden af skalaerne.

Justeringen af refraktometret skal udføres ved en omgivende

temperatur på 20 °C. Hvis arbejdstemperaturen i lokalet

eller omgivelserne ændrer sig mere end 5 °C, anbefales det

at udføre kalibreringen igen.

3) Driftsproceduren efter kalibrering er grundlæggende den

samme som den ovenfor beskrevne kalibreringsprocedure.

Åbn lyshætten og rengør prismens overflade med en blød

bomuldsklud. Kom 2-3 dråber af opløsningen på prismen.

Luk lyshætten og læg et let pres på den; aæs derefter den

Dansk

relevante skala ved grænsen mellem lys/mørke. Den værdi,

der aæses på skalaen, er opløsningens værdi.

4) Efter udført måling rengøres prismen og lyshætten for

rester af opløsningen med en fugtig bomuldsklud. Lad

overaderne tørre og placér forsigtigt refraktometret i den

medfølgende opbevaringsæske.

Vedligeholdelse:

1) Justering af nulpunkt: Væskeopløsningen og

refraktometret skal have samme temperatur. Hvis

temperaturen varierer kraftigt, skal der udføres en

kalibrering hver halve time.

2) Efter brugen må der ikke benyttes vand til at vaske

instrumentet. Vand kan trænge ind i instrumentet.

3) Et refraktometer er et optisk præcisionsinstrument og

skal derfor behandles med allerstørste forsigtighed. Undgå

at berøre og ridse de optiske overflader. Instrumentet skal

opbevares et tørt og rent sted. Undgå kraftige stød under

håndtering og transport.

Produktbeskrivelse

1. Prisme

2. Lyshætte

3. Kalibreringsskrue

4. Gummihåndtag

5. Okular, justering af fokus

6. Pipette

Specikationer:

• Måleinterval: 0-18 % Brix

• Mindste skalainddeling: 0,10 % Brix

• Nøjagtighed: ±0,15 %

• ATC-kompensationsområde: 10 °C ~ 30 °C (50 °F ~ 86 °F)

• Manuel kalibrering med miniskruetrækker, som medfølger

• Længde: 200 mm

• Vægt: 165 g

• Kraftigt og let på grund af aluminiumkonstruktionen

• Nemt at fokusere og kalibrere

• Ekstremt let at benytte

Indice

Lingue:

Manuali Strumento di misura popolari di altre marche

Suaoki

Suaoki D40 Manuale utente

Elster

Elster BK-G1.6 Manuale utente

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuale

Duratool

Duratool D03128 Manuale utente

Vega

Vega VEGAPULS 65 Manuale utente

Tonghui

Tonghui TH2618B Manuale utente

Tenmars

Tenmars TM-801 Manuale utente

MSR

MSR 145 Manuale utente

TPS

TPS WP-82 Manuale utente

ELMETRON

ELMETRON CP-511 Manuale utente

PCB Piezotronics

PCB Piezotronics 003C30 Manuale utente

Tenma

Tenma 72-10465 Manuale utente

Endress+Hauser

Endress+Hauser Proline Promag 50 Specifiche tecniche

Siemens

Siemens SITRANS F Coriolis FCT030 Manuale elenco delle parti

KLINGER

KLINGER CMF V Series Manuale utente

EXFO

EXFO FTB-2 Manuale operativo e di manutenzione

Keysight

Keysight M8290A Manuale utente

ADTEK

ADTEK MW-5 Manuale utente
