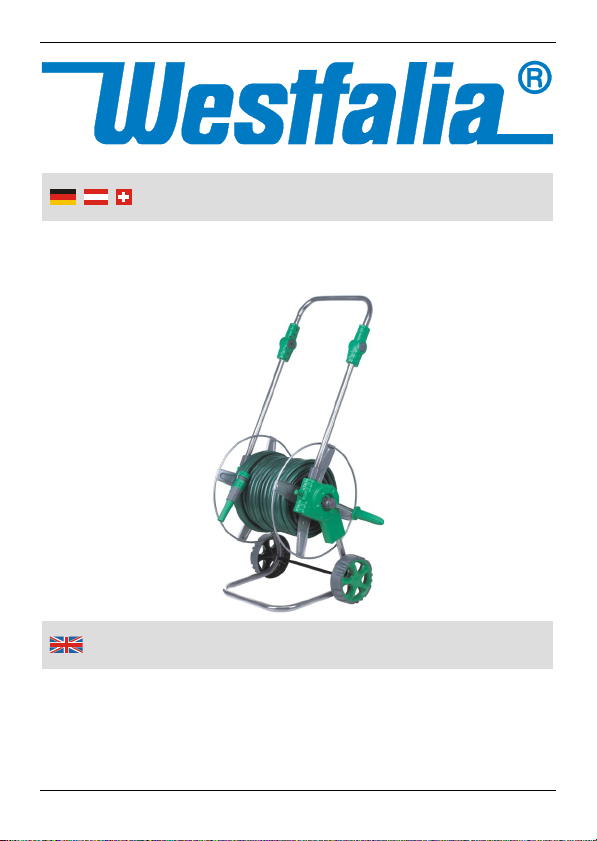

Westfalia 16 38 24 Manuale utente

Westfalia Bedienungsanleitung

Nr. 108637

Schlauchwagenset

Artikel Nr. 16 38 24

Hose Cart Set

Article No. 16 38 24

Bedienungsanleitung

Instruction Manual

Sicherheitshinweise

Personen mit eingeschränkten physischen, sensorischen oder

geistigen Fähigkeiten dürfen das Gerät nicht benutzen, es sei

denn sie werden durch eine Betreuerin/einen Betreuer beauf-

sichtigt und unterwiesen.

Das Gerät ist kein Spielzeug und gehört nicht in Kinderhände.

Verwenden Sie das Gerät ausschließlich für den eigentlichen

Verwendungszweck.

Achten Sie darauf, dass der Wasserschlauch nicht zur Stolper-

falle wird.

Reinigung und Pflege

Schützen Sie den Schlauchwagen vor Witterungseinflüssen wie

Regen, Schnee und Eis, und bewahren Sie ihn stets in einem

trockenen Raum auf.

Stellen Sie vor der Lagerung sicher, dass sich kein Restwasser

in dem Wasserschlauch befindet.

Safety Notes

Persons with limited physical, sensorial or mental abilities are

not allowed to use the unit, unless they are supervised and

briefed for their safety by a qualified person.

The hose cart set is not a toy and should be kept out of reach of

children! Use the unit only for its intended purpose.

Make sure that the hose will not become a trip hazard.

Cleaning and Care

Protect the hose cart set from negative climatic effects such as

rain, snow or ice. Always store it in a dry room.

Before storing make sure that no residual water is in the water

hose.

Sehr

eehrte Damen und Herren

Dear Customers

III

Monta

Assembl

Drücken Sie auf die beiden Rastknöp-

fe an den Gelenken des umklappba-

ren Handgriffs und klappen Sie den

Handgriff in die gewünschte Position.

Depress both buttons located at the

joints of the foldable handle and

unfold the handle to the desired

position.

Drehen Sie die beiden Feststell-

schrauben an der Unterseite des

Handgriffs gegen den Uhrzeigersinn

los und ziehen Sie den Handgriff nach

oben bis die gewünschte Arbeitshöhe

erreicht ist. Drehen Sie die Feststell-

schrauben wieder fest.

Turn both jam nuts that are located at

the lower side of the handle counter

clockwise and pull the handle to the

desired working height. Lock it into

position by tightening the jam nuts.

Monta

Assembl

Klappen Sie die Handkurbel

heraus und rollen Sie die benötig-

te Menge Wasserschlauch mit

Hilfe der Kurbel ab.

Unfold the crank handle and use it

to unroll the desired length of the

hose.

Verbinden Sie das Verlängerungs-

schlauchstück mit dem Leitungs-

wasseranschluss und mit dem

Anschluss an der Seite des

Schlauchwagens.

Connect the leading hose to the

tap water supply and to the

connector located at the side of

the hose cart.

Teileliste

Parts List

Anzahl /

Quantity

Bild /

Image Name Description

1 Schlauchrolle Hose Reel Wheel

1 Ständer Bottom Stand

2 Laufrad Wheel

1 Achse Axle

Umklappbarer

Handgriff Foldable Handle

2 Feststellschraube Jam Nut

1 Schlauchverbinder Hose Connector

1 Rechtes Seitenteil Right Side Stand

1 Linkes Seitenteil Left Side Stand

1 Handkurbel Crank Handle

2 Schlauchadapter Hose Adaptor

2 Schlauchverbinder Hose Connector

1 30 m Schlauch 30 m Hose

Verlängerungs-

schlauchstück Leading Hose

1 Spritzdüse Hose Nozzle

Gestaltung urheberrechtlich geschützt VI © Westfalia 01/10

Teileliste

Parts List

Deutschland Österreich

Westfalia Westfalia

Werkzeugstraße 1 Moosham 31

D-58093 Hagen A-4943 Geinberg OÖ

Telefon: (0180) 5 30 31 32 Telefon: (07723) 4 27 59 54

Telefax: (0180) 5 30 31 30 Telefax: (07723) 4 27 59 23

Internet: www.westfalia.de Internet: www.westfalia-versand.at

Schweiz UK

Westfalia Westfalia

Utzenstorfstraße 39 Freepost RSBS-HXGG-ZJSC

CH-3425 Koppigen 8 Fairfax Road, N. Abbot TQ12 6UD

Telefon: (034) 4 13 80 00 Phone: (0844) 5 57 50 70

Telefax: (034) 4 13 80 01 Fax: (0870) 0 66 41 48

Internet: www.westfalia-versand.ch Internet: www.westfalia.net

Kundenbetreuun

Customer Services

Werter Kunde,

bitte helfen Sie mit, Abfall zu vermeiden.

Sollten Sie sich einmal von diesem Artikel trennen wollen, so bedenken Sie

bitte, dass viele seiner Komponenten aus wertvollen Rohstoffen bestehen und

wiederverwertet werden können.

Entsorgen Sie ihn daher nicht in die Mülltonne, sondern führen Sie ihn bitte

Ihrer Sammelstelle für Wertstoffe zu.

Dear Customer,

Please help avoid waste materials.

If you at some point intend to dispose of this article, then please keep in mind

that many of its components consist of valuable materials, which can be

recycled.

Please do not discharge it in the rubbish bin, but check with your local council

for recycling facilities in your area.

Entsor

Dis

osal
