Westfalia 81 87 88 Manuale utente

Westfalia Bedienungsanleitung

Nr. 109957

Ablängmaß-Laser | Crosscut Laser

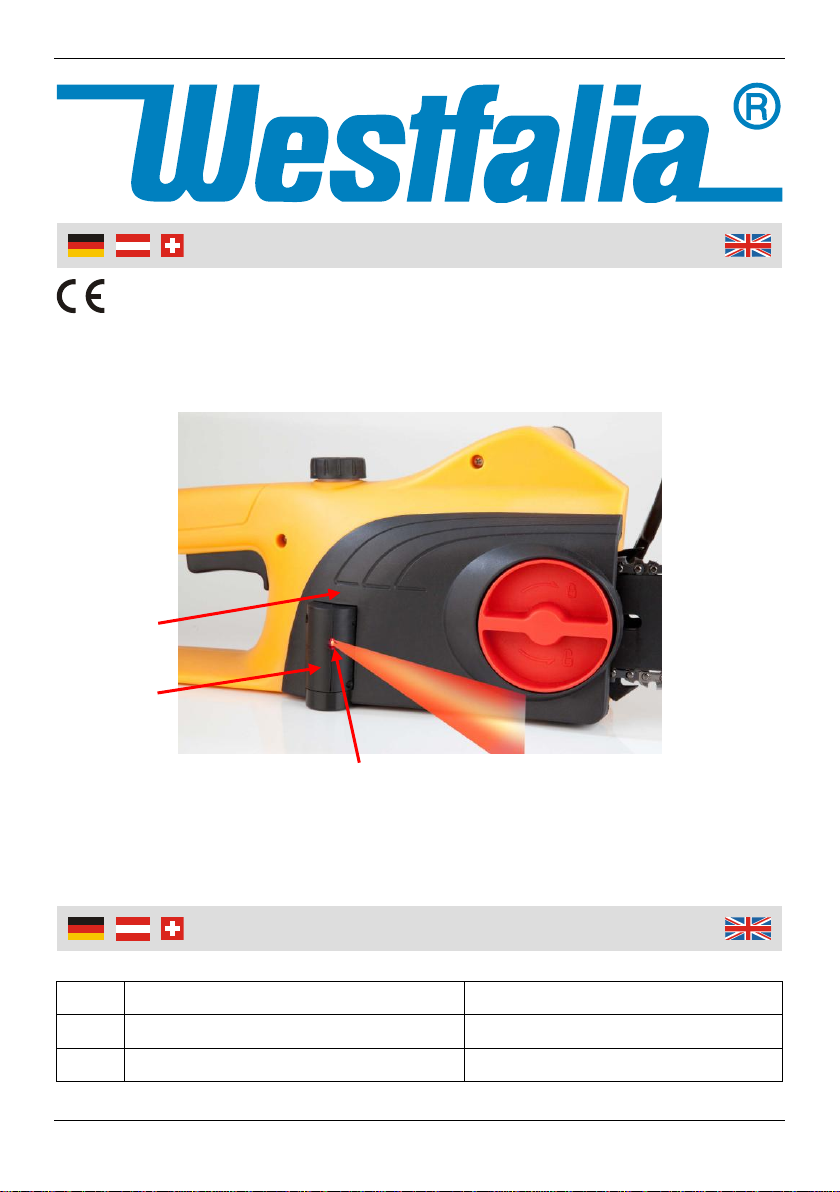

Übersicht | Overview

Abdeckung

Cover

Ablängmaß-Laser

Crosscut Laser

Laseraustrittsöffnung

Laser Output

Anleitung | Instructions

Art. 81 87 88



Instruction manuals provide valuable hints for using your new device. They

enable you to use all functions, and they help you avoid misunderstandings

and prevent damage.

Please take the time to read this manual carefully and keep it for future

reference.

Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang mit

Ihrem neuen Gerät. Sie ermöglichen Ihnen, alle Funktionen zu nutzen, und sie

helfen Ihnen, Missverständnisse zu vermeiden und Schäden vorzubeugen.

Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe

durchzulesen und bewahren Sie sie für späteres Nachlesen gut auf.

Sehr geehrte Damen und Herren

Dear Customers

Benutzung

Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden

und gesundheitlichen Beeinträchtigungen folgende Hinweise:

Beachten Sie bei der Benutung des Artikels unbedingt alle Sicherheitshinwei-

se der Kettensäge.

Halten Sie sowohl die Kettensäge als auch den Ablängmaß-Laser von Kindern

und zu beaufsichtigenden Personen fern. Der Artikel ist kein Spielzeug.

Schauen Sie nicht direkt in den Laserstrahl und richten Sie den Laserstrahl

niemals auf Personen oder Tiere. Der Laserstrahl entspricht der Laserklasse 2

(nach EN 60825-1:2007).

Es dürfen keine optisch stark bündelnden Instrumente zur Betrachtung des

Laserstrahls verwendet werden.

Nehmen Sie die Batterieblock heraus, wenn Sie den Artikel für längere Zeit

nicht benutzen wollen (z. B. beim Überwintern).

Batterien dürfen nicht geladen, nicht auseinander genommen, ins Feuer

geworfen oder kurzgeschlossen werden. Mischen Sie nicht alte und neue

Batterien. Verwenden Sie nur Batterien gleichen Typs.

Tauchen Sie den Ablängmaß-Laser nicht in Wasser oder andere Flüssigkei-

ten. Schützen Sie nach Möglichkeit den Artikel vor Witterungseinflüssen und

starken Verschmutzungen.

Zerlegen Sie das Gerät nicht und unternehmen Sie keine Reparaturversuche.

Es enthält keine durch Sie auswechselbaren oder zu reparierenden Teile.

Wenden Sie sich bei Fragen oder Problemen an unseren Kundenservice.

Batterien und Akkus gehören nicht in den

Hausmüll.

Sie können sie kostenlos an uns zurücksenden

oder bei örtlichen Geschäften oder Batterie-

sammelstellen abgeben.

Please note the following safety notes to avoid malfunctions,

damage or physical injury:

Please observe all safety notes of the chain saw when using the crosscut laser

together with the chain saw.

Keep the chain saw as well as the crosscut laser out of reach of children and

persons in need of supervision. The unit is not a toy.

Do not stare directly into the laser beam and never direct the laser beam

towards people or animals. The laser beam complies with Laser Class 2

(according to EN 60825-1:2007).

Do not use devices which can strongly focus light for viewing the laser beam.

If you do not plan to use the crosscut laser for some time (e. g. in winter time),

remove the battery bloc from the compartment.

Do not disassemble, burn, or short-circuit batteries and do not attempt to

recharge non-rechargeable batteries. Do not mix rechargeable batteries and

non-rechargeable batteries and use only batteries of the same type.

Do not immerse the crosscut laser into water or other liquids. If possible,

protect the unit from adverse weather conditions and dirt.

Do not disassemble the device and do not attempt to repair it yourself. The

device does not contain any parts serviceable by you. In case of questions or

problems, contact our customer service.

Batteries and rechargeable batteries do not

belong in household garbage.

For battery disposal, please check with your

local council.

S'il vous plaît noter afin d'éviter des dysfonctionnements, des

dommages et des déficiences de santé, les informations

suivantes:

Soyez sûr d'observer l'utilisation de l'article, toute la chaîne de sécurité.

Maintenez enfoncée la fois la tronçonneuse et le laser coupe à la longueur

mesurée des enfants et de superviser les gens. L'article n'est pas un jouet.

Ne pas regarder directement le faisceau laser et le faisceau laser jamais à des

personnes ou des animaux. Le faisceau laser correspond à laser de classe 2

(selon la norme EN 60825-1:2007).

Il ne doit pas être utilisée visuellement très collimation des instruments pour

l'observation du faisceau lumineux.

Retirez la batterie si l'article depuis longtemps ne voulez pas utiliser (par

exemple pendant l'hiver).

Piles ne doivent pas être chargés, pas pris part, jeté dans le feu ou court-

circuit. Ne pas mélanger piles neuves et anciennes. Utilisez uniquement des

batteries du même type.

Trempez la coupe et laser-mesurées dans l'eau ou autres liquides. Si

possible, protéger le produit contre la saleté météorologiques et fort.

Démonter l'appareil et que vous n'essayez pas de toutes les réparations. Elle

ne contient aucune pièce remplaçable ou réparable vous. Si vous avez des

questions ou des problèmes, contactez notre service à la clientèle.

Batteries n'appartiennent pas à la poubelle.

Vous pouvez le charger de nouveau à nous

envoyer ou livrer dans les magasins locaux ou

des points de collecte des piles.

Istruzioni di sicurezza

Si prega di notare in modo da evitare malfunzionamenti, danni e

problemi di salute, le seguenti informazioni:

Assicurarsi di osservare l'utilizzo di questo articolo, tutti della catena di

sicurezza.

Tenere premuti entrambi la motosega e il laser misurata taglio a misura dei

bambini e supervisione gente. L'articolo non è un giocattolo.

Non guardare direttamente il raggio laser e il raggio laser non a persone o

animali. Il raggio laser corrisponde alla classe laser 2 (secondo la norma EN

60825-1:2007).

Non deve essere utilizzato visivamente molto collimazione strumenti per

osservare il fascio di luce.

Rimuovere la batteria se non l'articolo per un lungo periodo da utilizzare (per

esempio durante l'inverno).

Le batterie non devono essere caricati, non presa a parte, gettato nel fuoco o

corto circuito. Non mischiare batterie vecchie e nuove. Utilizzare solo batterie

dello stesso tipo.

Immergere il taglio laser e misurato in acqua o altri liquidi. Se possibile,

proteggere il prodotto da sporcizia del tempo e forte.

Smontare l'unità e di non tentare alcuna riparazione. Non contiene parti

sostituibili o riparabili dentro di te. Se avete domande o problemi, contattare il

nostro servizio clienti.

Batteries n'appartiennent pas à la poubelle.

Vous pouvez le charger de nouveau à nous

envoyer ou livrer dans les magasins locaux ou

des points de collecte des piles.

Benutzung

Batterien einsetzen/ersetzen

1. Auf der Rückseite der Abdeckung befindet

sich das Batteriefach. Öffnen Sie den Batte-

riefachdeckel und nehmen Sie den Batterie-

block heraus.

2. Setzen Sie drei neue Knopfzellen des Typs

LR44 polungsrichtig in die obere Hülse ein.

Der Pluspol der Batterien muss nach oben

zeigen. Schließen Sie das Batteriefach.

3. Zum Einschalten des Laserstrahls, drücken

Sie den roten Taster. Zum Ausschalten

drücken Sie den Taster erneut.

4. Der Einstellbereich ist von 0 bis 200 cm.

Somit können Sie die Ablängmaß-Laser

auf die gewünschte Länge einstellen,

um die zu schneidenden Werkstücke in

der gleichen Länge zu schneiden.

Tauschen Sie die Batterien gegen drei

neue gleichen Typs aus, wenn der

Laserstrahl nur noch schwach oder gar

nicht mehr leuchtet.

Reinigung und Lagerung

Reinigen Sie die Abdeckung mit dem Ablängmaß-Laser nur mit einem

trockenen oder leicht befeuchteten Tuch. Benutzen Sie keine aggressiven

Chemikalien oder Scheuermittel zur Reinigung.

Lagern Sie die Kettensäge mit dem Ablängmaß-Laser nur im Innenbereich an

einem trockenen, vor Staub, Schmutz und extremen Temperaturen geschütz-

ten Ort. Lagern Sie die Kettensäge außerhalb der Reichweite von Kindern.

Technische Daten

Batterien

3x LR44

Artikelnummer für

Batterie

81 63 29

Laser

Laserdiode Rot, 650 nm, 0,4 –1 mW

Einstellbereich

Von 4 bis 200 cm

Laserklasse

2 (EN 60825-1:2007)

Schutzklasse

III

Using

Inserting/replacing the Batteries

1. At the rear side of the cover you will find the

battery compartment. Open the battery

compartment and remove the battery block.

2. Isert three new button cells or the type LR44,

observing correct polarity. Insert the button

cells in the sleeve. Make sure the plus plode of

the batteries is facing upwards. Close the

battery compartment.

3. For switching on the crosscut laser, press the

red button. For switching off the crosscut laser,

depress the red button again.

4. The adjustment range for the laser beam

is from 0 to 200 cm. Thus you can adjust

the crosscut laser to the desired length in

order to cut all wood logs to the same

length.

Replace the batteries with three new

batteries of the same type when the laser

beam gets weaker or if it does not shine

at all.

Cleaning and Storing

Only use a dry or lightly moistened cloth to clean the cover of chain saw with

the built-in crosscut laser. Do not use aggressive chemicals or abrasives for

cleaning.

Store the saw chain with the mounted crosscut laser indoors in a dry place

that is protected from dust, dirt and extreme temperatures. Always store the

chain saw out of reach of children.

Technical Data

Batteries

3x LR44

Article Number for

Battery

81 63 29

Laser

Laser Diode red, 650 nm, 0.4 –1 mW

Adjustment Range

From 40 to 2000 mm

Laser Class

2 (EN 60825-1:2007)

Protection Class

III

Wir, die Westfalia Werkzeugcompany,

Werkzeugstraße 1, D-58093 Hagen,

erklären in alleiniger Verantwortung, dass das Produkt

Ablängmaß-Laser

Artikel Nr. 81 87 88

den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien

2004/108/EG Elektromagnetische Verträglichkeit (EMV)

2011/65/EU Beschränkung der Verwendung bestimmter

gefährlicher Stoffe in Elektro- und

Elektronikgeräten (RoHS)

und deren Änderungen festgelegt sind.

Hagen, den 28. Dezember 2011 (Thomas Klingbeil, Qualitätsbeauftragter)

We, the Westfalia Werkzeugcompany,

Werkzeugstraße 1, D-58093 Hagen,

declare by our own responsibility that the product

Crosscut Laser

Article No. 81 87 88

is according to the basic requirements, which are defined in the European Directives

2004/108/EC Electromagnetic Compatibility (EMC)

2011/65/EU Restriction of the Use of certain hazardous

Substances in electrical and electronic

Equipment (RoHS)

and their amendments.

Hagen, December 28th, 2011 (Thomas Klingbeil, QA Representative)

EG-Konformitätserklärung

EC-Declaration of Conformity

Indice

Lingue:

Altri manuali Westfalia Utensili

Westfalia

Westfalia 803630 Manuale utente

Westfalia

Westfalia 85 34 95 Manuale utente

Westfalia

Westfalia 74 30 54 Manuale utente

Westfalia

Westfalia 40 67 93 Manuale utente

Westfalia

Westfalia 801592 Manuale utente

Westfalia

Westfalia 98 16 70 Manuale utente

Westfalia

Westfalia 96 11 97 Manuale utente

Westfalia

Westfalia 86 94 92 Manuale utente

Westfalia

Westfalia RJ-7521 Manuale utente

Westfalia

Westfalia 25 96 14 Manuale utente

Westfalia

Westfalia RETOX 69 41 33 Manuale utente

Westfalia

Westfalia 95 03 66 Manuale utente

Westfalia

Westfalia HST-600-750 Manuale utente

Westfalia

Westfalia 871133 Manuale utente

Westfalia

Westfalia 60 08 32 Manuale utente

Westfalia

Westfalia 96 08 01 Manuale utente

Westfalia

Westfalia 80 84 59 Manuale utente

Westfalia

Westfalia 97 53 51 Manuale utente

Westfalia

Westfalia 81 63 74 Manuale utente

Westfalia

Westfalia 92 11 99 Manuale utente

Westfalia

Westfalia 25 16 60 Manuale utente

Westfalia

Westfalia 94 61 29 Manuale utente

Westfalia

Westfalia 62 09 89 Manuale utente

Westfalia

Westfalia 84 34 93 Manuale utente

Manuali Utensili popolari di altre marche

Martor

Martor SECUNORM 175 Manuale utente

ERKCO

ERKCO 1000 Manuale utente

jbc

jbc N4473 Manuale utente

FEINMETALL

FEINMETALL FZWZ-SET-001 Manuale utente

Worx Professional

Worx Professional Sonicrafter WU676 Manuale utente

Gage Bilt

Gage Bilt GB713SH Manuale utente

Hilti

Hilti DX 9-ENP Manuale utente

norbar

norbar NORTRONIC 34399 Manuale utente

BGS technic

BGS technic 8578 Manuale utente

Makita

Makita DHR241 Manuale utente

Motor Guard

Motor Guard JMB-1250 Manuale utente

Power Adhesives

Power Adhesives 805-12 Manuale utente

Clemco

Clemco 24189 Manuale utente

VVG

VVG VNG 903 Series Manuale utente

Hilti

Hilti FX 3-A Manuale utente

Grizzly

Grizzly H6472 Manuale utente

axing

axing BWZ 5-02 Manuale utente

Dh-Robotics

Dh-Robotics RGI-100 Come usare
